Shadow SH EC 22 Megasonic Montageanleitung

Montageanleitung für Shadow SH EC 22 Megasonic
Schalllochvorverstärkersystem mit Mikrophon und
Piezo-Tonabnehmer
Inhalt: Inhalt:
Preamp mit Kletthalterung,
Endknopf mit 45 cm Kabel und 3,5 mm Stereoklinkenstecker,
Piezo-Unterstegtonabnehmer,
2,5 mm Klinkenstecker für Piezo-Tonabnehmeranschluss,
Kondensatormikrophon,
2 Schalllochkantenschutzgummis (4 mm/3,5 mm)
1. Lockern Sie die Saiten der Gitarre.
2 Entfernen Sie an der Gitarre den Originalgurtendknopf und vergrößern Sie das Loch mit einem 12 mm-Holz-Bohrer.
Säubern Sie anschließend die Gitarre vom Holzstaub. (Bei vorhandenem Signal-Endknopf entällt die Bohrung.)
Weitere Vorgehenshinweis:
Falls schon ein Steg-Pickup mit einem 2,5 mm Klinkenstecker vorhanden ist, können die Sie die Punkte 3 bis 10
überspringen und bei Punkt 11 der Montageanleitung fortfahren. Besitzt Ihr Steg-Pickup keinen 2,5 mm Miniklinken-
stecker, können Sie entweder sich einen entsprechenden Adapter besorgen, oder die mitgelieferte Klinkenbuchse
anlöten - in diesem Fall gehen Sie zu Punkt 8.
3. Entfernen Sie die Original-Stegeinlage.
4. Den Piezo-Pickup mit dem Ausgangskabel zur Basssaite hin ausrichten und die Stelle anzeichnen, an der das 2,3mm
Loch durch die Decke gebohrt werden muss.
5. Säubern Sie den Stegschlitz und entfernen Sie den Holzstaub aus dem Instrument.
6. Führen Sie das Tonabnehmerkabel durch das Loch im Steg, und setzen Sie den Tonabnehmer im Steg ein.
Achten Sie darauf, dass Sie das Kabel nicht zu fest ziehen, um den Tonabnehmer nicht zu beschädigen.

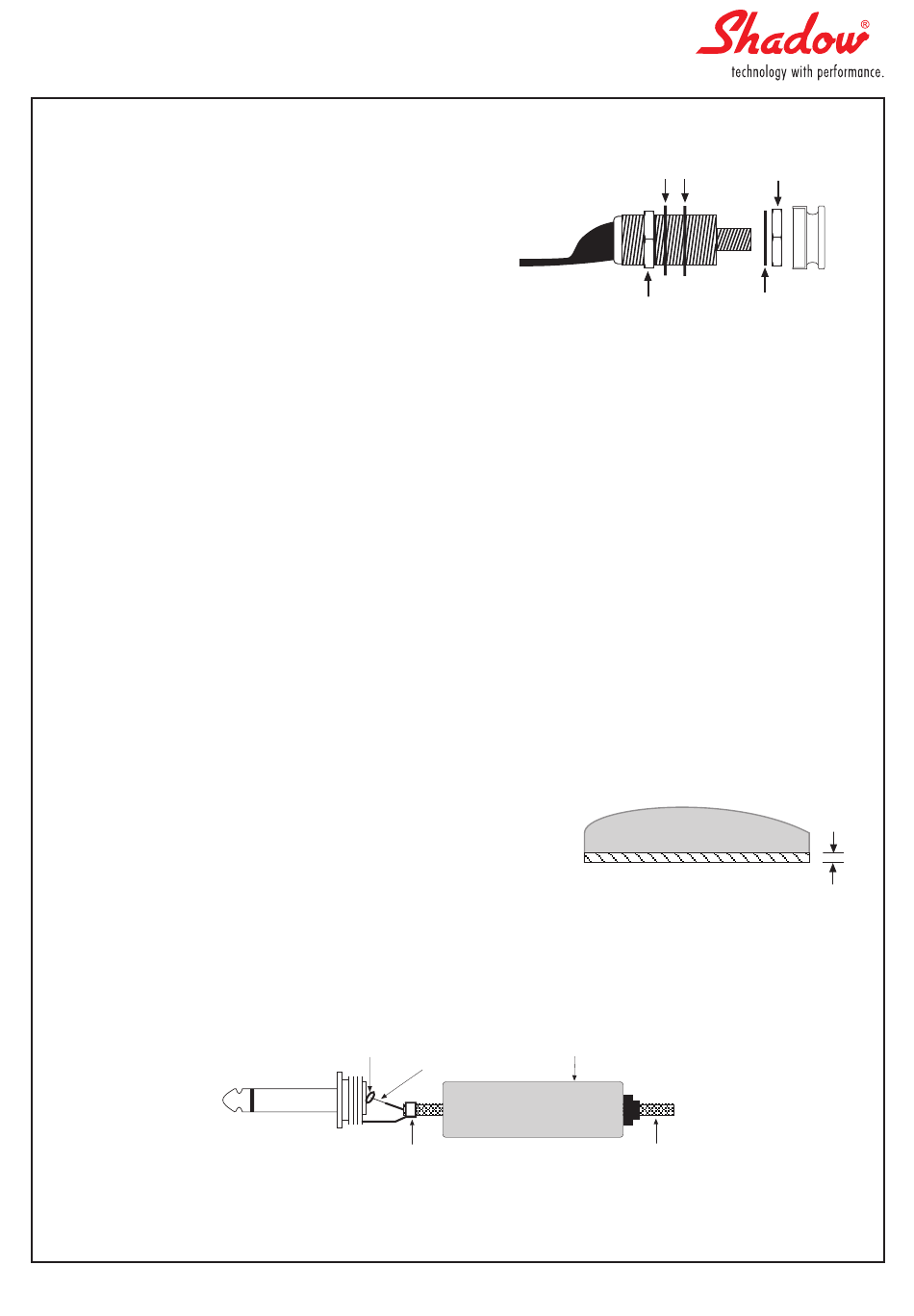

7. Entfernen Sie 1,8 mm von der Original-Stegeinlage und
achten Sie darauf, dass die Fläche absolut eben und
gleichmäßig ist (Abb. 2).
8. Schrauben Sie die Kappe des Miniklinkensteckers herunter und führen Sie diese, mit dem Biegungsschutz zuerst, über
das Tonabnehmerkabel.
9. Löten Sie das mittlere Kabel (Seele) an die Anschlusslasche des Miniklinkensteckers und das Abschirmungskabel
an die Kabelklemme (vgl. Abb. 3).
Abb. 3
10. Schrauben Sie die Kappe wieder auf den Miniklinkenstecker.
Shadow Elektroakustik
Peter-Haendel Straße 2
91334 Hemhofen · Germany
Anschlusslasche
Seele
Kabelklemme
Fax: +49 - 91 95 - 92 99 30
eMail: info@shadow-electronics.com
innere
Beilagscheiben
Stereo-
Endknopfbuchse
Kabel
Innenmutter
Abb. 1
Original Stegeinlage
Abb. 2
Kappe
Abschirmungkabel
Shadow Electronics of America Inc.
17791 Alexander Run Fax:
Jupiter, FL 33478 U.S.A. eMail: jjmelch@shadow-pickups.com
Sechskantmutter
Gurtmutter
äussere
Beilagscheibe
1.8 mm
(561) 743 0460
