El control electrónico está constituido por un termostato que permite seleccionar la temperatura ambiente desde 7°C hasta 35°C.
1. PRESENTACIÓN

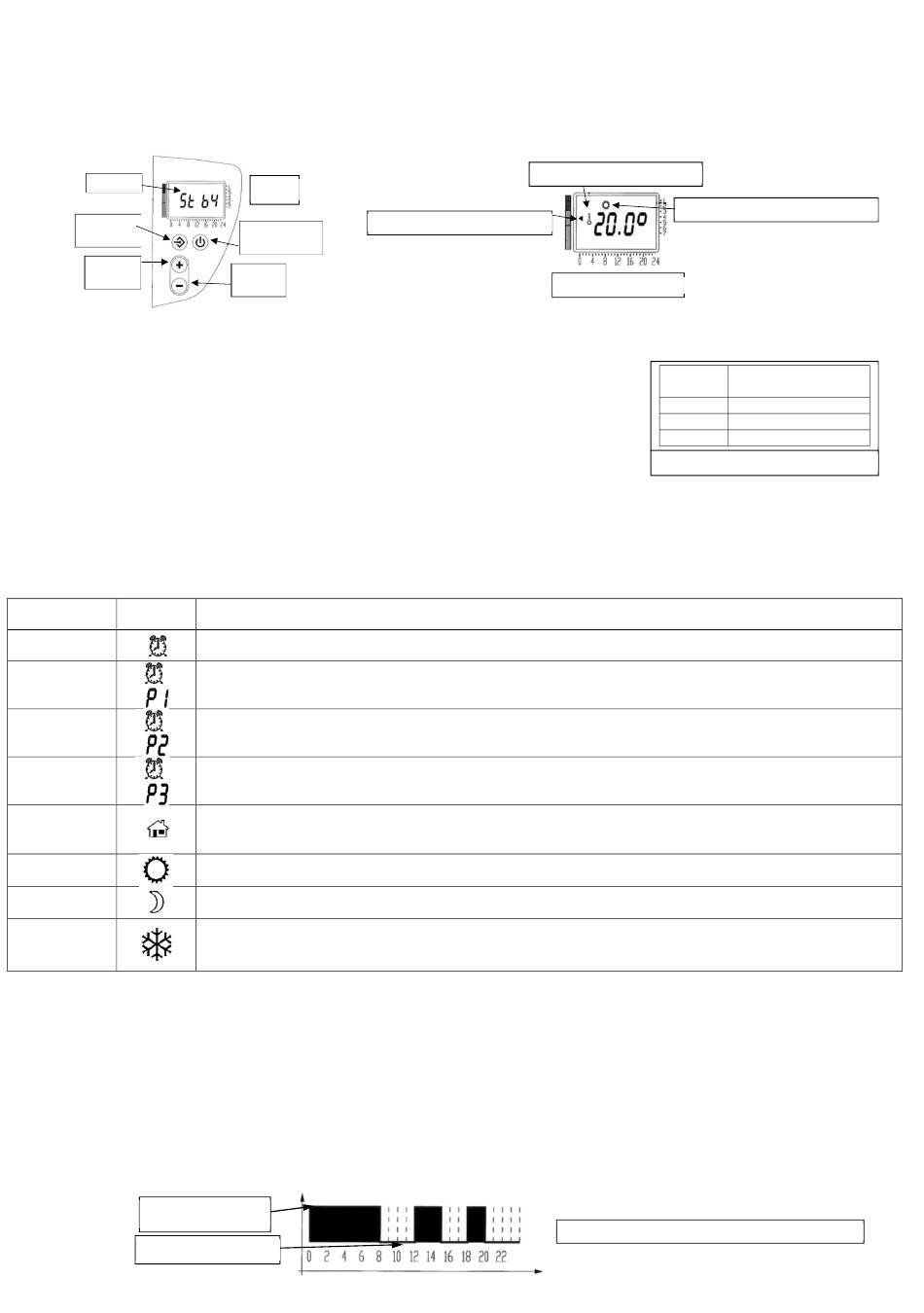

El termostato electrónico dispone de cuatro botones y una pantalla (Figura 1). La puesta en marcha del termostato electrónico se obtiene presionando
el botón [ON/Stand by]: cuando el termostato electrónico está en modo de espera (stand by), en la pantalla aparece la indicación parpadeante "St by";
en cambio, cuando está funcionando en los modos crono aparecen el programa con la indicación de la hora o del número de programa integrado
seleccionado (P1, P2, P3), o la configuración de temperatura de los modos.
Display
Botón
Funciones
Botón
+
2. FUNCIONAMIENTO STAND-BY
Al pasar de la función STAND-BY a uno de los modos de funcionamiento, el termostato electrónico emite un sonido de 1 segundo de duración.
En cambio, al pasar de uno de los modos de funcionamiento a la función STAND-BY, el termostato emite
dos breves sonidos separados entre sí por una pausa de medio segundo.
Al conectar la alimentación, el termostato electrónico emite una señal acústica para indicar el estado en el
que se encuentra según la lógica arriba mencionada.
Al costado de la pantalla está representada una barra de colores: una flecha en la pantalla indica uno de
los tres colores según la configuración actual de la temperatura, como en la tabla presentada más abajo.
Tal indicador brinda una información visual acerca de cómo al configurar temperaturas elevadas se
produce un mayor consumo energético.
3. DESCRIPCIÓN DEL USO
El Termostato electrónico tiene ocho modos de funcionamiento: un programa crono libre preconfigurado, tres programas crono integrados, hilo piloto,
confort, noche y antihielo. Para pasar de uno a otro modo, presionar el botón FUNCIONES
Modo de Icono
funcionamiento
CRONO
PROGRAMA
+
FIJO P1
PROGRAMA
+
FIJO P2
PROGRAMA
+
FIJO P3
HILO PILOTO
CONFORT
NOCHE
ANTIHIELO
Es posible configurar dos diferentes niveles de temperatura, alta y baja. La temperatura alta se utiliza en los modos crono, P1, P2, P3, Hilo piloto y
confort. La temperatura baja se utiliza en los modos crono, P1, P2, P3 y noche. La temperatura alta puede ser modificada en el modo confort,
mientras que la temperatura baja puede ser modificada en el modo noche, por medio de los botones [+] y [-]. El símbolo de termómetro parpadeante
indica que está en curso la modificación. Durante la modificación la temperatura alta puede ser reducida hasta el valor actual de la temperatura baja
y, en cambio, la temperatura baja puede ser incrementada hasta el valor actual de la temperatura alta.
IMPORTANTE: los cambios en la temperatura ambiente son normales al utilizar termostatos electrónicos cuando hay variaciones en la potencia
requerida o cuando se modifican las condiciones ambientales fuera de la habitación que se debe calentar. El valor configurado es correcto
únicamente para los radiadores instalados en entornos estándar. Es normal que la configuración del regulador sea diferente para poder obtener la
misma temperatura dentro de entornos diversos (influencia del ambiente circundante).
En modo crono los niveles de temperatura se utilizan de la manera indicada en la figura 3.
Temperatura alta
Temperatura baja
All manuals and user guides at all-guides.com
INSTRUCCIONES DE USO DEL TERMOSTATO ELECTRÓNICO (Fig. C)
MODO DE EMPLEO Y FUNCIONAMIENTO
Fig.1
Indicador de comportamiento
Botón
ON/Standby
Botón
-
Tabla 2: Modos de funcionamiento
Sigue la programación semanal en dos niveles de temperatura (alta y baja) definidos por el usuario hora por hora.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
Programa semanal fijo P1 (programa semana de trabajo) en dos niveles de temperatura (alta y baja) predefinidos
hora por hora.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
Programa semanal fijo P2 (programa semana de trabajo) en dos niveles de temperatura (alta y baja) predefinidos
hora por hora.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
Programa semanal fijo P3 (programa semana de trabajo) en dos niveles de temperatura (alta y baja) predefinidos
hora por hora.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
La temperatura alta configurada localmente es modificada según los mandos recibidos desde la central Hilo piloto.
Si el Fil-Pilote no está conectado o no está presente, el termostato funciona en modo de confort.
Regulación sin límites de tiempo en el nivel alto de temperatura.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
Regulación sin límites de tiempo en el nivel bajo de temperatura.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
Regulación sin límites de tiempo en 7°C.
Todos los mandos HILO PILOTO están deshabilitados con excepción del STOP (PARO).
Símbolo de termómetro
Fig. Focus Display
Descripción del modo de funcionamiento
Figura 3: Niveles de temperatura modo crono
Icono modo de funcionamiento
Color Configuración
temperatura
Rojo >24 °C
Amarillo >19 °C y ≤24 °C
Verde ≤19 °C
Tabla 1: Indicación de consumos
