Feuerkunst Pyrotechnics Pyro Operator 24 Benutzerhandbuch Seite 3

Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014

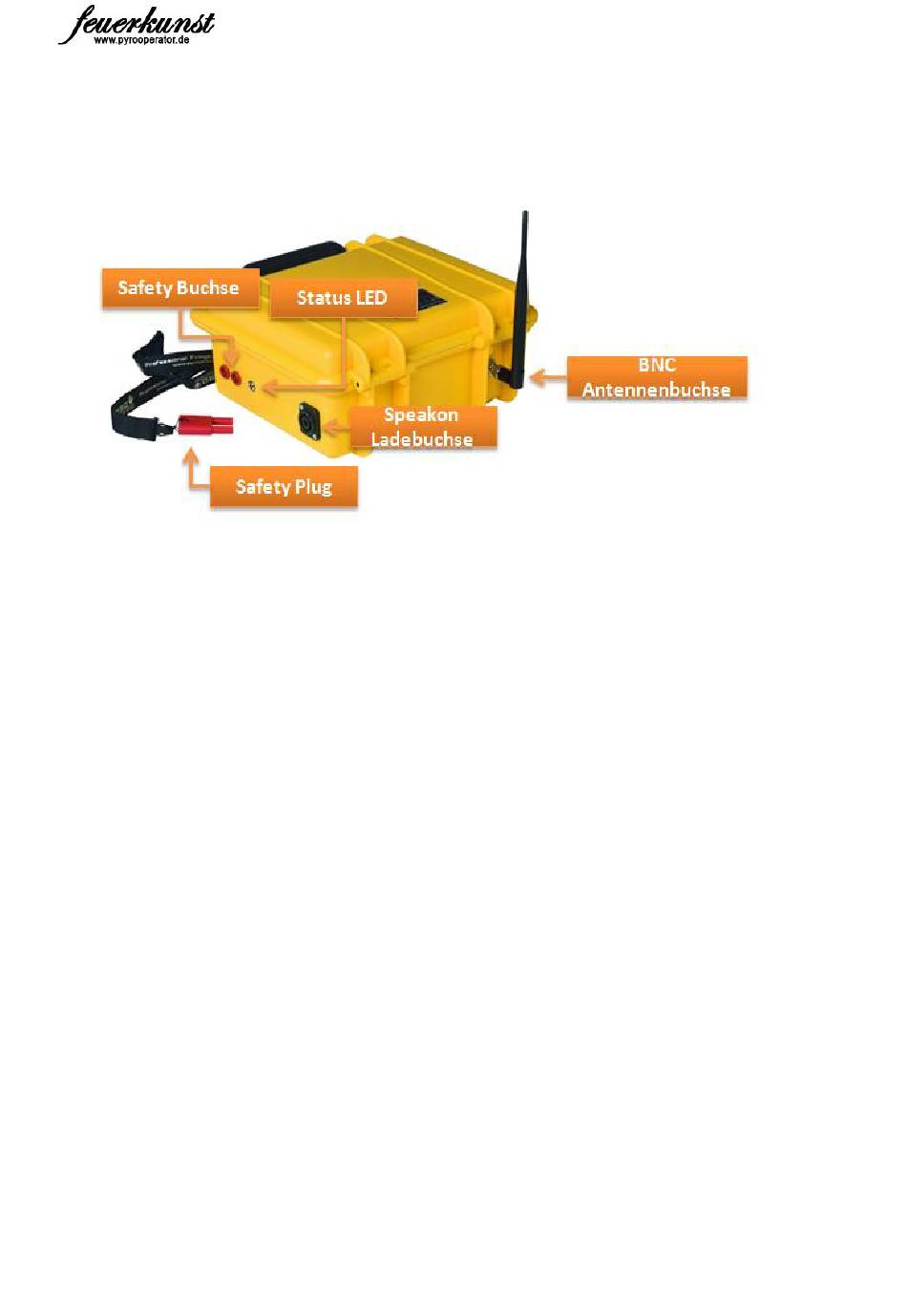

Safety-Buchse: Die Safety-Buchse dient der Scharfschaltung des PyroOperator24
Zündmoduls. Ist der Safety-Plug gezogen ist die Anlage unscharf ist der Safety-Plug
hingegen eingesteckt, so befindet sich die Anlage im scharfen Zustand.
Safety-Plug: Siehe Safety-Buchse.
Status LED: Die besonders helle Status-LED ist selbst aus großer Entfernung noch
gut zu erkennen.
Speakon Ladebuchse: Über die Speakon Ladebuchse lässt sich das Zündmodul mit
dem im Zubehör erhältlichen 24V Ladegerät aufladen. Desweiteren besteht die
Möglichkeit über diese Buchse andere PyroOperator24 Zündmodule mit einem im
Zubehör erhältlichen Speakonkabel mit Spannung zu versorgen, oder bei
schwachem Ladezustand ein externes Akkupack anzuschließen.
BNC Antennenbuchse: BNC Antennenbuchse zum Anschluss der im Lieferumfang
enthaltenen 868MHz Antenne.
