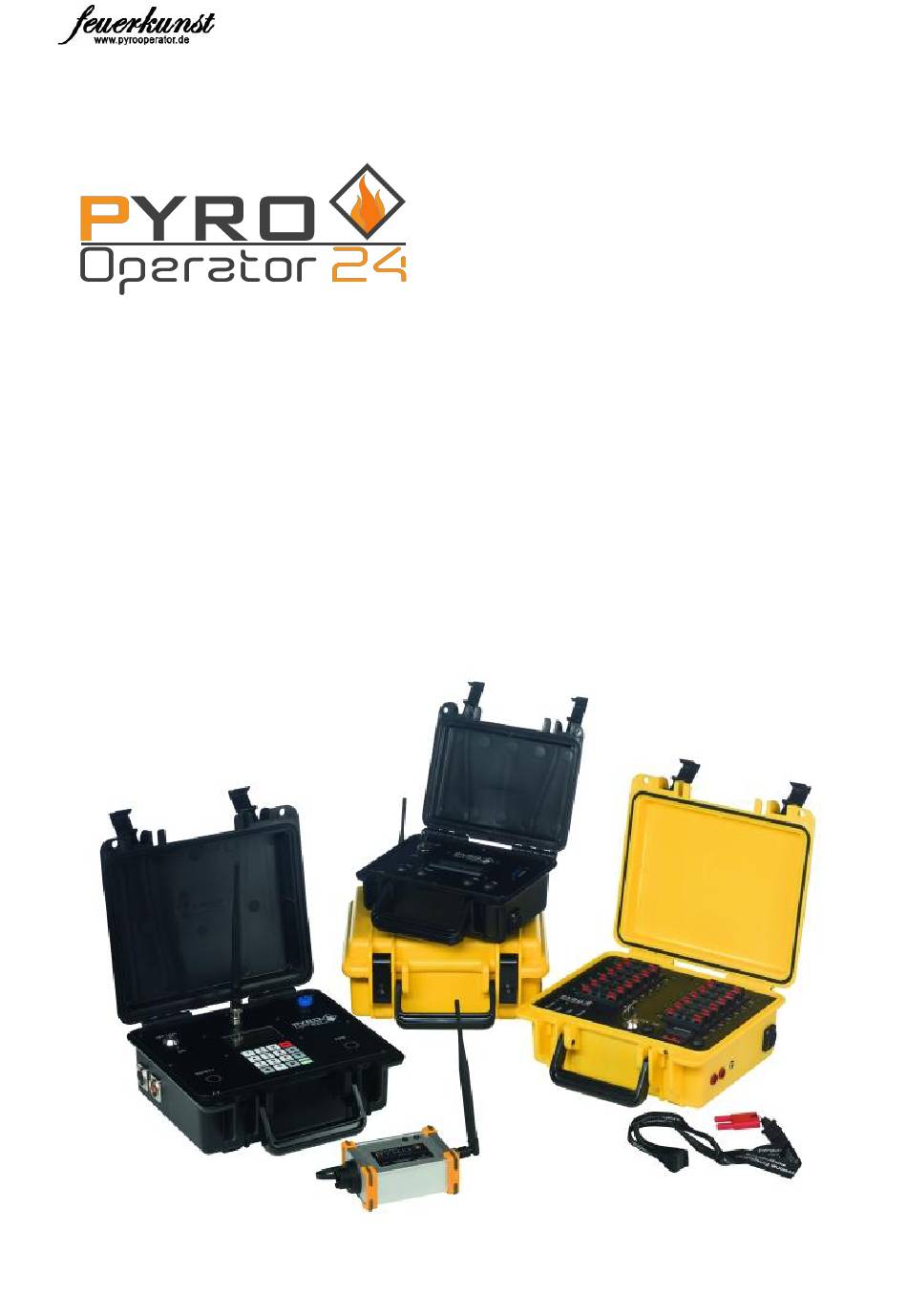

Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0)
05/2014
Benutzerhandbuch
Vielen Dank für den Erwerb unseres PyroOperator24 Zündsystems.
Betreiben Sie die Anlage ausschließlich unter Berücksichtigung der
Sicherheitshinweise, sowie der geltenden Gesetze und Bestimmungen
im jeweiligen Nutzungsland.
Dieses Zündsystem wurde speziell für den professionellen Einsatz
entwickelt.
Weiter Informationen finden Sie unter www.pyrooperator.de
Inhaltszusammenfassung für Feuerkunst Pyrotechnics Pyro Operator 24
- Seite 1 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Benutzerhandbuch Vielen Dank für den Erwerb unseres PyroOperator24 Zündsystems. Betreiben Sie die Anlage ausschließlich unter Berücksichtigung der Sicherheitshinweise, sowie der geltenden Gesetze und Bestimmungen im jeweiligen Nutzungsland. Dieses Zündsystem wurde speziell für den professionellen Einsatz entwickelt.
- Seite 2 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Übersicht des PyroOperator24 Funk Empfängers Anschlussklemmen: 24 Ausgänge zum Anschluss von Brückenzündern Kanal LEDs: Jeder Ausgang verfügt über eine grüne Durchgangsanzeige und eine rote LED zur Zündungsanzeige Status LEDs: „POWER“, „BATT“, „TEST“, „STATUS” Schlüsselschalter: Zum Ein-/Ausschalten der Zündanlage Durchgangstest Taste: Aktiviert-/Deaktiviert den Durchgangstest Adressanzeige: Anzeige der Adresse / Anzeige für die Modulkonfiguration...
- Seite 3 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Safety-Buchse: Die Safety-Buchse dient der Scharfschaltung des PyroOperator24 Zündmoduls. Ist der Safety-Plug gezogen ist die Anlage unscharf ist der Safety-Plug hingegen eingesteckt, so befindet sich die Anlage im scharfen Zustand. Safety-Plug: Siehe Safety-Buchse. Status LED: Die besonders helle Status-LED ist selbst aus großer Entfernung noch gut zu erkennen.
- Seite 4 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Rs485 Modulbus: Das PyroOperator24 Funkzündmodul verfügt in der Funkversion über einen XLR 3-Pol Modulbus Ausgang. Die über Funk empfangenen Daten werden direkt auf den Rs485 Modulbus weitergeleitet. Somit können an jedes PyroOperator24 Funkzündmodul Kabelzündmodule einer...
- Seite 5 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Inbetriebnahme des PyroOperator24 Zündmoduls Um den PyroOperator24 ein zu schalten, stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie diesen nach rechts auf die Stellung ON. Die grüne Status LED (Power) beginnt zu leuchten und in der Adressanzeige wird für ca.
- Seite 6 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Haben Sie die gewünschte Zehnerstelle ausgewählt, dann drücken Sie die Programmier-Taste erneut so lange, bis die zweite Ziffer (Einerstelle) der Adressanzeige aufblinkt. Nun können Sie durch kurze Einzelbetätigungen der Programmier- Taste die Einerstelle der Adresse ändern.
- Seite 7 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 1. Das PyroOperator24 Zündmodul soll auf einen anderen Sendern angelernt werden 2. Der Sicherheitsschlüssel (Security-Key) wurde gewechselt (siehe Anleitung PyroOperator Interface oder Master „Security-Key“) Das erneute anlernen erfolgt analog zum oben beschriebenen erstmaligen anlernen.
- Seite 8 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Der Durchgangstest kann nur durchgeführt/aktiviert werden, wenn das Modul nicht scharfgeschaltet ist (Safety-Plug muss gezogen sein). Während des Durchgangstest dürfen sich keine Personen im Gefahrenbereich befinden. Scharfschalten Um die Anlage scharf zu schalten müssen Sie den mitgelieferten roten Safety- Plug in die rote Safety-Buchse (außen) einstecken.
- Seite 9 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Die Warnschwelle der Akkuanzeige wurde extra so ausgelegt das eine Warnung schon frühzeitig stattfindet. Sollte die Akkuanzeige kurz vor der Show zu blinken beginnen ist der Ladezustand des Akkus in den meisten Fällen noch ausreichend...
- Seite 10 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Der PyroOperator24 kann in einem Temperaturbereich von -20°C bis +60°C eingesetzt werden. Bei längerem Betrieb im Grenzbereich leidet die Lebenserwartung des der Anlage. Die Anlage darf im inneren nicht nass werden. Die Anlage ist nicht Wasserdicht, lediglich Spritzwasser kann vom Gehäuse abgewiesen werden.
- Seite 11 Feuerkunst Benutzerhandbuch : PyroOperator 24 (Alpha V1.0) 05/2014 Garantieschein: Bitte beilegen Seriennummer: _________________________ Gekauf am:_____________________________ Fehlerbeschreibung: _____________________ ________________________________________ ________________________________________ Name + Adresse: Versand an: Feuerkunst Pyrotechnics e.U. Hofnerstrasse 42 6811 Göfis Österreich...
