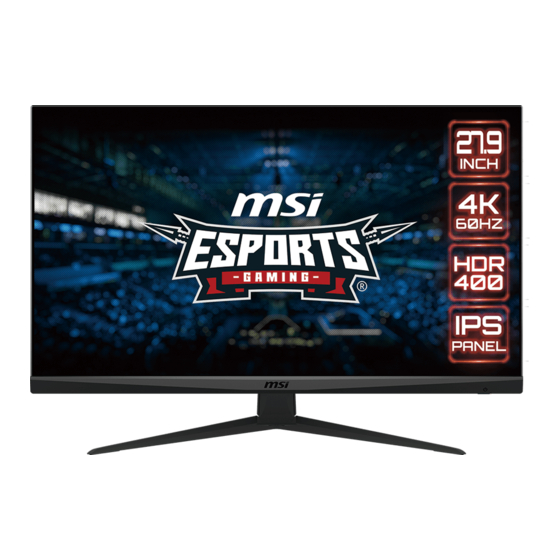

- Seite 1 G Serie LCD-Monitor G281UV (3CC8) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD-Einrichtung ....................9 Navi-Key-Taste ....................... 9 Hotkey ........................9 OSD-Menü ......................10 Gaming ........................10 Professional (Professionell) ................. 13 Image (Bild) ...................... -
Seite 3: Erste Schritte
Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor G281UV Dokumentation Kurzanleitung Stand mit Schraube(n) Standfußbasis mit Schraube(n) Zubehör... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie den Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest. -
Seite 5: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ -5° 20° Erste Schritte... -
Seite 6: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 7 An-/Aus-Taste Navi-Key-Taste Kensington-Schloss Stromanschluss DisplayPort HDMI Anschluss Kopfhörerbuchse Erste Schritte...
-
Seite 8: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie Monitornetzteil und Netzkabel. (Abb. A) 4. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. B) 5. -
Seite 9: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙... -
Seite 10: Osd-Menü
OSD-Menü ⚠ Wichtig Beim Empfang von HDR-Signalen werden Nachtsicht, Blaulichtreduzierung, HDCR, Helligkeit, Kontrast, Farbtemperatur ausgegraut. Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode User (Nutzer) ∙ Drücken Sie zur Auswahl und (Spielmodus) Vorschau von Moduseffekten die FPS (Egoshooter) Aufwärts- oder Abwärts-Taste. ∙... - Seite 11 1. Menüebene 2./3. Menüebene Beschreibung Reaktionszeit Normal (Normal) ∙ Nutzer können die Reaktionszeit in jedem beliebigen Modus anpassen. Schnell Am schnellsten Bildfrequenz Location Left Top ∙ Die Position ist im OSD-Menü (Position) (Links einstellbar. Drücken Sie die OK- oben) Taste, um Ihre Refreshrate-Position zu bestätigen und übernahmen.
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top ∙ Drücken Sie nach Einstellung (Wecker) (Position) (Links der Zeit die mittlere Taste zum oben) Aktivieren des Timers. ∙ Nach einem Stromausfall muss der Right Top Benutzer seinen voreingestellten (Rechts Wecker erneut manuell einstellen.
-
Seite 13: Professional (Professionell)
1. Menüebene 2./3. Menüebene Beschreibung FreeSync OFF (Aus) ∙ FreeSync verhindert Screen Tearing. ON (Ein) Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Pro User (Nutzer) ∙ Drücken Sie zur Auswahl und Vorschau Modus) von Moduseffekten die Aufwärts- oder Anti-Blue (Anti- Abwärts-Taste. -
Seite 14: Image (Bild)
Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit (Helligkeit) entsprechend der Umgebungsbeleuchtung ein. ∙ Die Helligkeit wird ausgegraut, wenn HDCR aktiviert ist. Contrast 0-100 ∙ Stellen Sie den Kontrast richtig (Kontrast) ein, dies entspannt Ihre Augen. Sharpness ∙... -
Seite 15: Navi-Key-Taste
Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung oben OFF (Aus) ∙ Alle Navigation-Elemente können über das OSD-Menü unten Brightness (Helligkeit) angepasst werden. links Game Mode (Spielmodus) rechts Smart Crosshair (Intelligentes Fadenkreuz) Alarm Clock (Wecker) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info. On Screen (Info am Bildschirm) Night Vision (Nacht-Modus) Setting (Einstellung) - Seite 16 1. Menüebene 2. Menüebene Beschreibung Transparency ∙ Nutzer können die Transparenz in jedem (Transparenz) beliebigen Modus anpassen. OSD Time Out 5~30s ∙ Nutzer können die OSD- (OSD-Zeit- Zeitüberschreitung in jedem beliebigen überschreitung) Modus anpassen. An-/Aus-Taste OFF (Aus) ∙ Bei der Einstellung AUS können Benutzer die Power-Taste drücken, um den Monitor auszuschalten.
-
Seite 17: Spezifikationen
Spezifikationen Modell G281UV Größe 27,9 Zoll Flach Krümmung Bildschirmtyp Auflösung 3840 x 2160 Seitenverhältnis 16:9 Brightness (Helligkeit) 300 Nits (TYP) Kontrastverhältnis 1000:1 Bildwiederholfrequenz 60Hz Reaktionszeit 4ms (GTG) ∙ Stromanschluss x1 ∙ Kopfhöreranschluss x1 E/A Anschluss ∙ HDMI Anschluss x2 ∙ DisplayPort x1 178°(H) , 178°(V) - Seite 18 Modell G281UV ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 638,3 x 446,4 x 229,4 mm 5.7 Kg (Netto)/...
-
Seite 19: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. G281UV Standard Auflösung (Standard) HDMI SVGA 800x600 @56Hz @60Hz 1024x768 @60Hz SXGA 1280x960 @60Hz 1280x1024 @60Hz WXGA 1280x720 @60Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz 1920x1080 @60Hz 2560x1440 @60Hz... -
Seite 20: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 21: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 22 Taiwan: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 23: Tüv-Zertifizierung
TÜV-Zertifizierung TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“- Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. -
Seite 24: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 25: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙... -
Seite 26: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
