Inhaltszusammenfassung für MSI G274PF

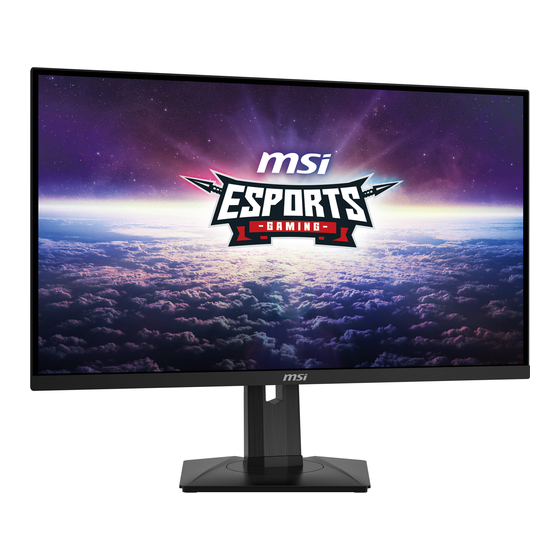

- Seite 1 G Serie LCD-Monitor G274F (3CC2) G274PF (3CC2) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................7 Verbinden des Monitors mit einem PC ..............9 OSD Setup (OSD-Einrichtung) .................10 Navi-Key-Taste ..................... 10 Hotkey ........................10 OSD-Menü ......................11 Gaming ........................11 Professional (Professionell) .................
- Seite 3 Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang G274F Monitor G274PF Dokumentation Kurzanleitung Stand mit Schraube(n) Standfußbasis mit Schraube(n) Zubehör...
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie den Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. G274F -5° 20°...
- Seite 6 G274PF -5° 20° 130mm 45° 45° 90° 90°...
- Seite 7 Monitorübersicht...
- Seite 8 Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. An-/Aus-Taste & Navi-Key-Taste Öffnung zur Kabelführung HDMI™ Anschluss Unterstützt 1920x1080@180Hz wie in HDMI™ 2.0 spezifiziert. DisplayPort Unterstützt 1920x1080@180Hz wie in DisplayPort 1.2a spezifiziert.
- Seite 9 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie Monitornetzteil und Netzkabel. (Abb. A) 4. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 10 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙...
- Seite 11 OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nacht-Modus) Brightness (Helligkeit) ∙ ∙ MPRT Contrast (Kontrast) ∙ ∙ Low Blue Light (Blaulichtfilter) Color Temperature (Farbtemperatur) ∙ ∙ HDCR (hoher Dynamikumfang) ∙ Gaming 1. Menüebene 2./3.
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Response Normal (Normal) ∙ Die Einstellung auf Am Time schnellsten erreicht die kürzeste Fast (Schnell) Reaktionszeit und hilft unscharfe (Reaktionszeit) Bilder bei sehr schnellen Spielen Am schnellsten zu verbessern. MPRT OFF (Aus) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz oder höher aktiviert werden.
- Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top (Links ∙ Drücken Sie nach Einstellung (Position) oben) der Zeit die mittlere Taste zum (Wecker) Aktivieren des Timers. Right Top ∙ Nach einem Stromausfall (Rechts oben) muss der Benutzer seinen Left Bottom voreingestellten Wecker erneut (Links unten)
- Seite 14 Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode User ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die Aufwärts- oder Abwärts- (Pro Modus) (Nutzer) Taste. Anti-Blue ∙ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. (Anti-Blau) Movie (Film) Office...
- Seite 15 1. Menüebene 2. Menüebene Beschreibung Image ∙ Die Bildverbesserung betont die Bildränder Enhancement zur Steigerung der Kantenschärfe. (Aus) (Bild- Weak verbesserung) (Schwach) Medium (Mittel) Strong (Stark) Strongest (Stärker) Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein.
- Seite 16 1. Menüebene 2./3. Menüebene Beschreibung Screen Size Auto (Auto) ∙ Nutzer können das Bild- Verhältnis in jedem beliebigen (Bild-Verhältnis) Modus, bei beliebiger Auflösung und Bildfrequenz anpassen. 16:9 ∙ Die Aktivierung der Bildschirmgröße 16:9 wirkt sich auf Folgendes aus: Betroffene Funktionsstatus Funktion »...
- Seite 17 Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Up (Oben) ∙ Alle Navigation-Elemente können über das OSD-Menü angepasst werden. Down (Unten) (Aus) Left (Links) Brightness Right (Rechts) (Helligkeit) Game Mode (Spielmodus) Screen Assistance (Bildschirmunterst.) Alarm Clock (Wecker) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info.
- Seite 18 Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die (Sprache) English mittlere Taste drücken. Français ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung Deutsch von Nutzern überschreibt den Italiano Werksstandard.
- Seite 19 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC OFF (Aus) ∙ HDMI CEC (Consumer Electronics Control) unterstützt Sony PlayStation®, ON (Ein) Nintendo® Switch™, Xbox Serie X|S- Konsolen und verschiedene audiovisuelle Geräte, die CEC-fähig sind. ∙ Wenn HDMI™ CEC auf EIN eingestellt ist: •...
- Seite 20 Spezifikationen Monitor G274F G274PF Größe 27 Zoll Krümmung Flach Bildschirmtyp Rapid IPS Resolution (Auflösung) 1920 x 1080 (FHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 250 Nits (TYP) Kontrastverhältnis 1000:1 Refresh Rate 180Hz (Bildfrequenz) 1ms (GTG) Response Time 1ms (MPRT) (Reaktionszeit) 5ms (Tr + Tf) ∙...
- Seite 21 Monitor G274F G274PF Abmessungen (B x H x T) 613,5 x 231,9 x 472,0 mm 613,5 x 196,5 x 402,1 mm Netto 5,3 kg 5,9 kg Umgebung Brutto 7,2 kg 6,8 kg ∙ Temperatur: 0 bis 40℃ Betrieb ∙ Feuchtigkeit: 20 bis 90%, nicht kondensierend ∙...
- Seite 22 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard (Standard) Auflösung HDMI™ 640x480 @60Hz @67Hz @72Hz @75Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+...
- Seite 23 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 24 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem...
- Seite 25 BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
- Seite 26 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 27 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 28 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 29 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
