KONIFERA GJ401-SB Gebrauchsanleitung
4-brenner-gasgrill
Verwandte Anleitungen für KONIFERA GJ401-SB
Inhaltszusammenfassung für KONIFERA GJ401-SB

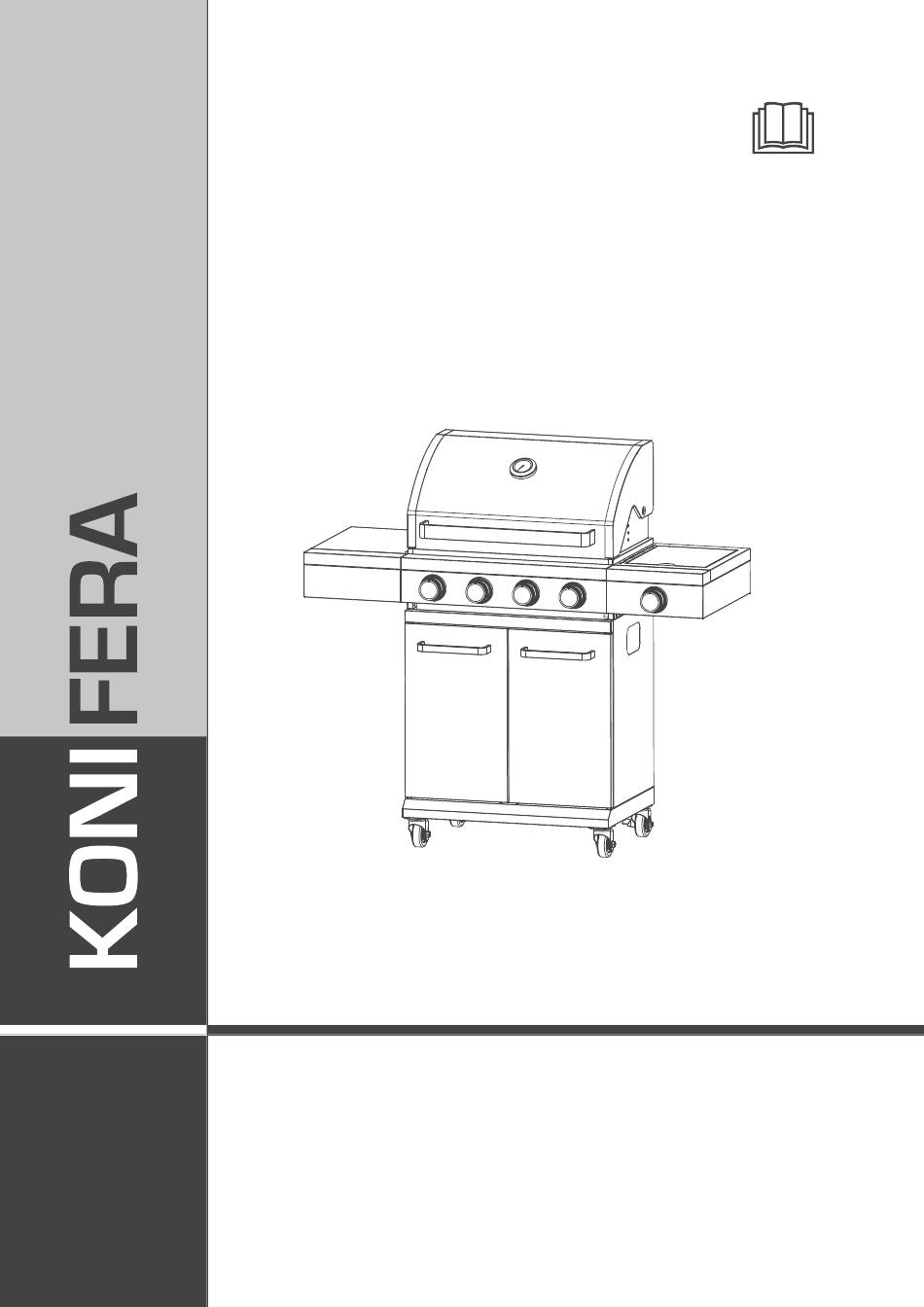

- Seite 1 GJ401-SB Gebrauchsanleitung 4-Brenner-Gasgrill Milano Anleitung/Version: wT-00020/220810 Bestell-Nr.: 86563236 Nachdruck, auch auszugswei- se, nicht gestattet!
-
Seite 2: Inhaltsverzeichnis
Seite DE-2 Inhaltsverzeichnis Inhaltsverzeichnis Grillen ..... .DE-21 Bevor Sie das Gerät benutzen, Nach dem Grillen ....DE-22 lesen Sie bitte zuerst die Si- cherheitshinweise und die Ge- Pflege und Wartung . -
Seite 3: Sicherheit
Sicherheit Seite DE-3 Sicherheit Bestimmungsgemäßer HINWEIS Gebrauch Dieser Signalbegriff warnt vor möglichen Das Gerät ist ausschließlich zum Grillen und Sachschäden. Garen von Speisen im Freien bestimmt. Das Gerät ist mit den gelieferten Brennern und dem Gasregler nur für den Betrieb in fol- Dieses Symbol verweist auf nützliche genden Ländern zugelassen: Zusatzinformationen. - Seite 4 Seite DE-4 Sicherheit ■ Alle Flammen löschen. – Gasschläuche nie direkter Sonnenein- ■ Deckel des Grills öffnen. strahlung aussetzen oder in Kontakt mit ■ Ist der Geruch weiterhin vorhanden, erhitzten Flächen kommen lassen. Abstand zum Gerät halten, und unver- – Bei Funktionsstörungen den Gasregler züglich die Feuerwehr informieren.
- Seite 5 Sicherheit Seite DE-5 – Vom Hersteller versiegelte Bauteile Brandgefahr! dürfen unter keinen Umständen mani- – Lagern Sie keine Kraftstoffe oder puliert werden. andere entflammbare Dämpfe oder – Niemals Holzkohle oder andere Brenn- Flüssigkeiten in der Nähe des Grills. stoffe in einem Gasgrill verwenden. Arbeiten Sie mit solchen Stoffen nicht in –...
- Seite 6 Seite DE-6 Sicherheit – Stellen Sie geeignetes Löschmaterial – Seitenbrenner nicht mit mehr als dem bereit. erlaubten Gewicht betreiben/belasten, – Ein Gasgrill darf niemals mit Wasser dies kann zu Schäden am Gerät und zu gelöscht werden. Verletzungen führen. – Abdeckplanen und -hauben erst nach –...
-
Seite 7: Risiko Von Gesundheitsschäden
Sicherheit Seite DE-7 Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten! – Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicher- heit zuständige Person beaufsichtigt oder erhielten von dieser Anweisungen,... -
Seite 8: Lieferung
Seite DE-8 Lieferung Lieferung Lieferumfang (1) Warmhalterost (1×) (11) Rechtes Seitenteil (1×) (2) Grillrost (2×) (12) Linke Tür (1×) (3) Flammenverteiler (4×) (13) Rechte Tür (1×) (14) Magnet (1×) (4) Grillgehäuse (1×) (15) Ablage unten (1×) (5) Ablagetisch (linke Seite) (1×) (16) Rolle (feststellbar) (2×) (6) Seitenbrenner (1×) (17) Rolle (nicht feststellbar) (2×) -
Seite 9: Lieferung Kontrollieren
Lieferung Seite DE-9 (A) M4 × 8 mm (4×) (B) M6 × 10 mm (37×) (C) M6 × 15 mm (16×) (D) Unterlegscheibe (16×) (E) Federring (16×) Lieferung kontrollieren 1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus. -
Seite 10: Montage
Seite DE-10 Montage Montage – Zum Auspacken keine scharfen oder Auspacken spitzen Gegenstände verwenden. WARNUNG! Erstickungsgefahr! Benötigtes Werkzeug Kinder können sich in der Verpackungsfo- lie verfangen oder Kleinteile verschlucken und ersticken. 14 mm – Kinder nicht mit der Verpackungsfolie spielen lassen. –... - Seite 11 Montage Seite DE-11 x 11...
- Seite 12 Seite DE-12 Montage...
- Seite 13 Montage Seite DE-13 3× 14 mm 16 mm 6× 3× 6×...
- Seite 14 Seite DE-14 Montage...
- Seite 15 Montage Seite DE-15...
-
Seite 16: Inbetriebnahme
Seite DE-16 Inbetriebnahme Inbetriebnahme Bevor Sie das Gerät in Betrieb – Schlauch und Druckregler müssen dem angegebenen Druck widerstehen können nehmen („Technische Daten“ auf Seite DE-31). • Lesen Sie das Kapitel „Sicherheit“ auf – Der Gasschlauch darf höchstens Seite DE-3 und beachten Sie alle Sicher- 1500 mm lang sein. -
Seite 17: Gasschlauch-Beschreibung
Inbetriebnahme Seite DE-17 Gasschlauch-Beschreibung WARNUNG! – DE/AT/LU/CH – PVC-Schlauch nach EN Explosionsgefahr! 16436-1 2014 Klasse 2 ID6,3 × 3,5 mm PVC-Schlauch mit ¼" LH Messinggewin- Gasflasche hier nicht abstellen. debuchsen an beiden Enden L = 0,8 m – SE – Gummischlauch nach EN 16436-1 Die Gasflasche darf nicht im Inneren des 2014 Klasse 2 ID8 ×... -
Seite 18: Dichtigkeitsprüfung
Seite DE-18 Inbetriebnahme Dichtigkeitsprüfung WARNUNG! Explosionsgefahr! Eine Dichtigkeitsprüfung mit offener Flamme ist streng verboten! ■ Alle Gasleitungsanschlüsse, Leitungen und Regler regelmäßig auf Dichtigkeit überprüfen. ■ Sicherheitshinweise zum Umgang mit Gas unbedingt beachten! ■ Während der Dichtigkeitsprüfung dür- fen sich keine Zündquellen in der Nähe befinden. -
Seite 19: Bedienung
Bedienung Seite DE-19 Bedienung Bevor Sie beginnen Anzünden WARNUNG! WARNUNG! Brandgefahr! Verbrennungsgefahr durch möglichen ■ Das Gerät muss während des Betriebs Fettbrand! von brennbaren Materialien ferngehal- Ein Fettbrand kann zu ernsthaften Sach- ten werden. Halten Sie einen Mindest- und Personenschäden führen. abstand von 60 cm zu solchen Materia- ■... -
Seite 20: Manuelles Anzünden
Seite DE-20 Bedienung Flammhöhe einstellen • Den Drehregler hineindrücken und gegen den Uhrzeigersinn auf die Position „große Flamme“ drehen. Der Zünder wird klicken und das Gas entflammen. • Wenn das Gas nicht innerhalb kurzer Zeit entzündet wird, drehen Sie die Regler im Uhrzeigersinn bis zum Anschlag, um die Gaszufuhr zu schließen. -
Seite 21: Grillen
Bedienung Seite DE-21 Grillen Indirektes Grillen Bei geschlossener Haube ist die Tem- peratur am Grillrost höher, als auf dem Thermometer angezeigt (ca. 280–300 °C). Bei geöffneter Haube beträgt sie am Grillrost nur noch 220–240 °C. Die höchste Tempe- ratur im Grill wird direkt einige Zentimeter oberhalb der Flammen erreicht und nimmt dann ab. -
Seite 22: Nach Dem Grillen
Seite DE-22 Bedienung Nach dem Grillen WARNUNG! Explosionsgefahr! ■ Nach Gebrauch die Gaszufuhr an der Gasflasche schließen. VORSICHT! Verbrennungsgefahr! ■ Grill erst reinigen, wenn das Gerät voll- ständig erkaltet ist. ■ Reinigen Sie Ihr Gerät insbesondere von Fettanhaftungen am besten gleich nach dem Erkalten des Grills: Fettsprit- zer lassen sich dann noch leicht lösen, dies erspart späteres intensiveres Rei-... -
Seite 23: Pflege Und Wartung
Pflege und Wartung Seite DE-23 Pflege und Wartung Reinigungsübersicht Was? Wie? Reinigen Sie den Grill nach jedem Grillen, je nach Einsatzbedingungen, um Fettbrände Fett- Fettschublade nach jedem zu verhindern und aus hygienischen Grün- schubla- Gebrauch mit Küchenpa- den. de reini- pier auswischen und mit Lassen Sie den Grill nach dem Reinigen gen. -
Seite 24: Brenner Und Venturi Reinigen
Seite DE-24 Pflege und Wartung Brenner und Venturi reinigen In der Venturidüse wird durch das einströ- mende Gas frische Luft mit angesaugt und zum Brenner geführt, wo es dann verbrennt. 1. Gaszufuhr zum Brenner 2. Venturidüse des Brenners 3. Blockade im Brenner (Spinnennetz o.ä.) Insekten und Spinnen bauen mit Vorliebe Nester im Brenner oder im Venturi. - Seite 25 Pflege und Wartung Seite DE-25...
-
Seite 26: Seitenbrenner Ausbauen
Seite DE-26 Pflege und Wartung Seitenbrenner ausbauen • Zur Reinigung und zum Austausch des Seitenbrenners müssen Sie diesen wie folgt ausbauen. Reinigung eines blockierten Brenners oder Venturis • Schauen Sie mit einer Taschenlampe in den Brenner und prüfen Sie, ob er ver- stopft ist. -
Seite 27: Grill Lackieren
Pflege und Wartung Seite DE-27 Grill lackieren • Reinigen Sie mit einer weichen Bürste z. B. einer Zahnbürste das Venturi-Netz, Wenn die Lackierung des Grills nach länge- um sicherzugehen, dass es sauber und ren Zeitraum nicht mehr ansehnlich ist, kön- nicht verstopft ist. - Seite 28 Seite DE-28 Pflege und Wartung • Lesen Sie vor der Verwendung des Lacks unbedingt die Gebrauchsanweisung des Lackherstellers und beachten Sie alle Sicherheitshinweise! • Lack immer gemäß Anleitung des Lack- herstellers verwenden. • Tragen Sie 3 bis 5 Lackschichten auf. Vor dem Auftragen jeder weiteren Lack- schicht muss die vorherige Schicht voll- ständig getrocknet sein.
-
Seite 29: Aufbewahrung, Transport
Aufbewahrung, Transport Seite DE-29 Aufbewahrung, Transport Aufbewahrung im Freien • Decken Sie den Grill bei Nichtbenutzung mit einer witterungsbeständigen Abdeck- haube ab oder stellen Sie ihn an einen geschützten Platz. Grill vor dem Abde- cken vollständig abkühlen lassen. • Sorgen sie für regelmäßige Belüftung auch unter der Abdeckhaube, um Korro- sion und Schimmel durch Feuchtigkeit zu vermeiden. -
Seite 30: Fehlersuchtabelle
Seite DE-30 Fehlersuchtabelle Fehlersuchtabelle Oft sind es nur kleine Fehler, die zu einer Störung führen. Meistens können Sie diese leicht selbst beheben. Bitte sehen Sie zuerst in der folgenden Tabelle nach, bevor Sie sich an den Service wenden. So ersparen Sie sich viel Mühe und eventuell auch Kosten. Problem Mögliche Ursache Lösungen, Tipps, Erklärungen... -
Seite 31: Technische Daten
Banfu Town, Zhongshan City, Guangdong, Chi- Importeur AproductZ GmbH Werner-Otto-Straße 1–7 22179 Hamburg, Germany Marke Konifera Modell Gasgrill 4-Brenner Milano Type GJ401-SB Gerätekategorie I3B/P (50) Referenzgas G31 Propan; G30 Butan oder dessen Mischung Gasdruck 50 mbar Injektorgröße Hauptbrenner 4× ø0,70 mm Injektorgröße Seitenbrenner 1×... - Seite 32 Seite DE-32 Technische Daten max. Belastung Seitenablage 2,0 kg max. Belastung Seitenbrenner inkl. Topf oder 2,0 kg Pfanne max. Größe Topf/Pfanne Seitenbrenner 24 cm min. Größe Topf/Pfanne Seitenbrenner 8 cm Abmaße 119 × 47,5 × 114 cm Gewicht 27,2 kg Grillfläche 58,5 ×...
-
Seite 33: Umweltschutz
Umweltschutz Seite DE-33 Umweltschutz Gerät entsorgen Dieses Gerät gehört nicht in den Hausmüll! Entsorgen Sie es fachgerecht. Informationen dazu erhalten Sie beim zuständigen Abfallbeseitigungsverband. Gasflasche entsorgen Rote und grüne Gasflaschen sind Pfandflaschen. Sie müssen beim Kauf eine Pfandgebühr bezahlen. Wenn Sie den Flascheninhalt verbraucht haben, können Sie die Flasche beim Händ- ler zurück geben und erhalten Ihr Pfandgeld zurück. -
Seite 34: Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Type Bestellnummer Konifera 4-Brenner-Gasgrill Milano GJ401-SB 86563236 Beratung, Reklamation und Bestellung Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn – die Lieferung unvollständig ist, –... - Seite 35 Service Seite DE-35...
- Seite 69 Service page GB-33...
