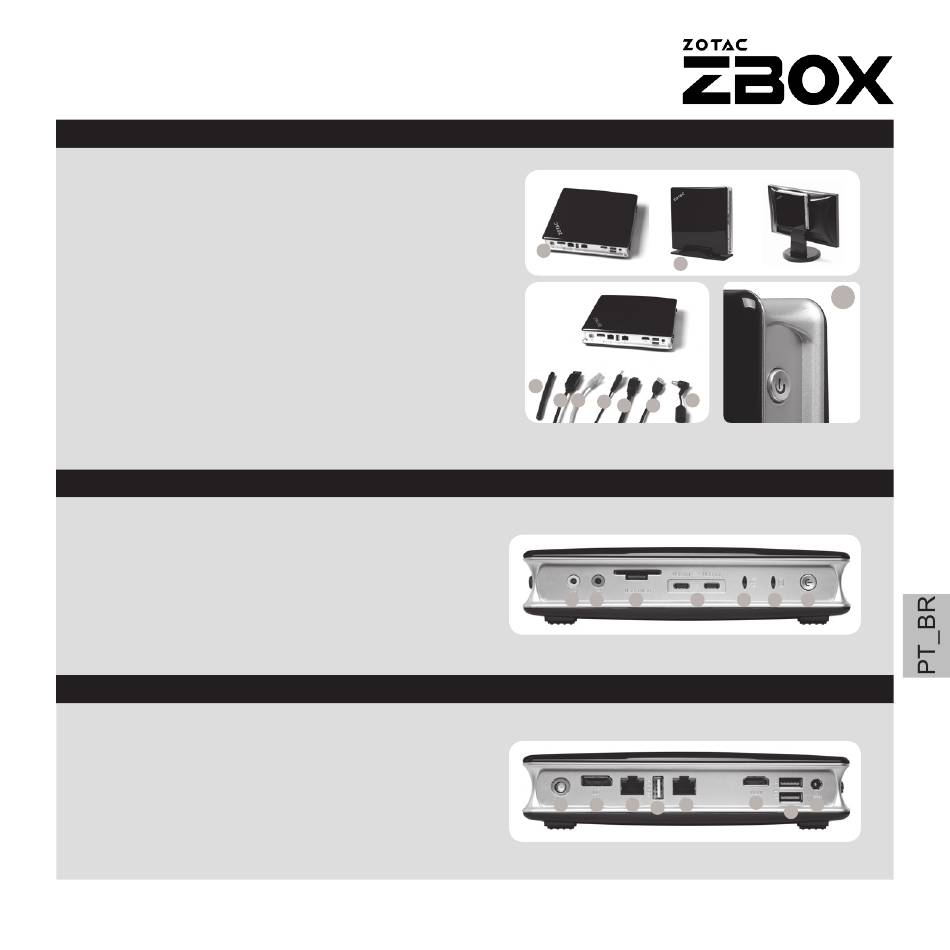

CONFIGURANDO O SEU ZOTAC ZBOX
1. Escolha a posição do ZOTAC ZBOX
i. Coloque ZOTAC ZBOX de lado
ii. Coloque o ZOTAC ZBOX no suporte
iii. Monte o ZOTAC ZBOX no monitor
2. Ligue antenas para obter um sinal WiFi
3. Conecte uma tela na saída DP
4. Conecte a uma rede doméstica
5. Conecte aparelhos no USB 2.0
6. Conecte uma tela na HDMI
7. Conecte aparelhos no USB 3.0
8. Conectar o cabo de energia
9. Ligue o sistema
10. Instale o sistema operacional
PAINEL FRONTAL
1. Saída de Headphone/Audio
2. Saída de Microfone
3. USB 3.0 / Leitor de cartão de memória
(SD/SDHC/SDXC)
4. USB 3.1 Type-C
5. LED WiFi
6. LED do disco rígido
7. Botão de energia
PAINEL TRASEIRO
1. Porta antena WiFi
2. Porta DP
3. Porta LAN (RJ45)
4. Porta USB 2.0
5. Porta HDMI
6. Porta USB 3.0
7. Entrada de energia (DC19V)
i
ii
2
3 4 8
5
6 7
1 2 3 4
1 2 3 3
4
iii
9
5 6 7
5
7
6
