Installation & Verdrahtun
Sicherheitshinweise
- Beachten Sie unbedingt die geltenden nationalen Sicherheitsvorschriften (Deutschland: VDE 0100) bei der Montage,
Inbetriebnahme und Betrieb.
- !!! Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen!!!
- !!! Der Anschluss darf nur von Fachpersonal ausgeführt werden!!!
- Bei Nichtbeachten der entsprechenden Vorschriften können schwere Körperverletzungen und / oder Sachschäden auftreten.
- Bitte überprüfen sie vor dem bohren der Dübel-Löcher, das sich keine verborgenen Kabel und Rohre dahinter sind.
- Wir sind bemüht, Ihnen alle erforderlichen Informationen zu diesem Produkt mitzuteilen.
- Wir behalten uns auch das Recht vor, jederzeit Änderungen für die Produktverbesserung vorzunehmen. Wir bitten Sie die
Bedienungsanleitung sorgfältig durchzulesen bevor sie das Gerät installieren!
- Aus Versicherungstechnischen Gründen wird empfohlen die Tür mit dem Schlüssel abzuschließen wenn Sie das Haus für eine
längere verlassen.
- Vor dem Einbau empfehlen wir Ihnen das Gerät im nicht eingebauten Zustand auf Funktion zu testen ob die Fingerabdrücke
erfolgreich eingelesen werden.
Bei nachträglichen Tests, bestehen keine Haftungs-, Schadensansprüche für einbaubedingte Schäden am Bauwerk, Handwerker-,
Montage- und Materialkosten.
Kabel Farbe
Funktion
Rot
12V DC
Schwarz
0V DC
Blau
Relais NO
Orange
Relais COM
Lila
Relais NC
Gelb
OPEN
Copyright by Anthell Electronics
g
Beschreibung

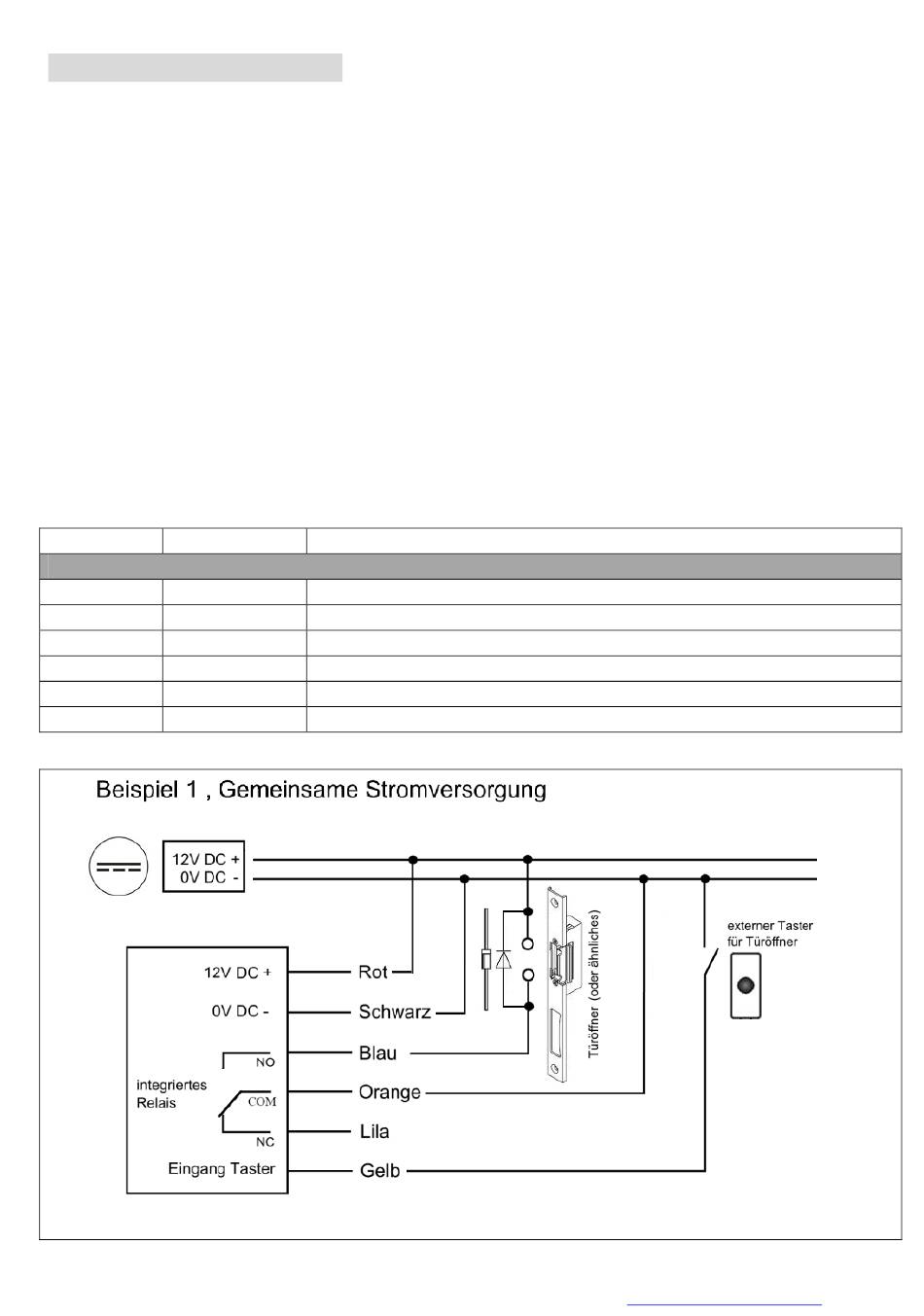

Anschlussbelegung Eigenständiger Zutrittskontroller
(+) Pol 12V DC Gleichstrom Eingang (Stromversorgung AE-F1-0S / AE-F2-0S)
(--) Pol Gleichstrom Eingang (Stromversorgung AE-F1-0S / AE-F2-0S)
Relaiskontakt Schließer (NO)
Relaiskontakt (COM)
Relaiskontakt Öffner( NC)
Anschluss eines Externer Tasters zur Türöffnung von Innen
www.anthell-electronics.com
