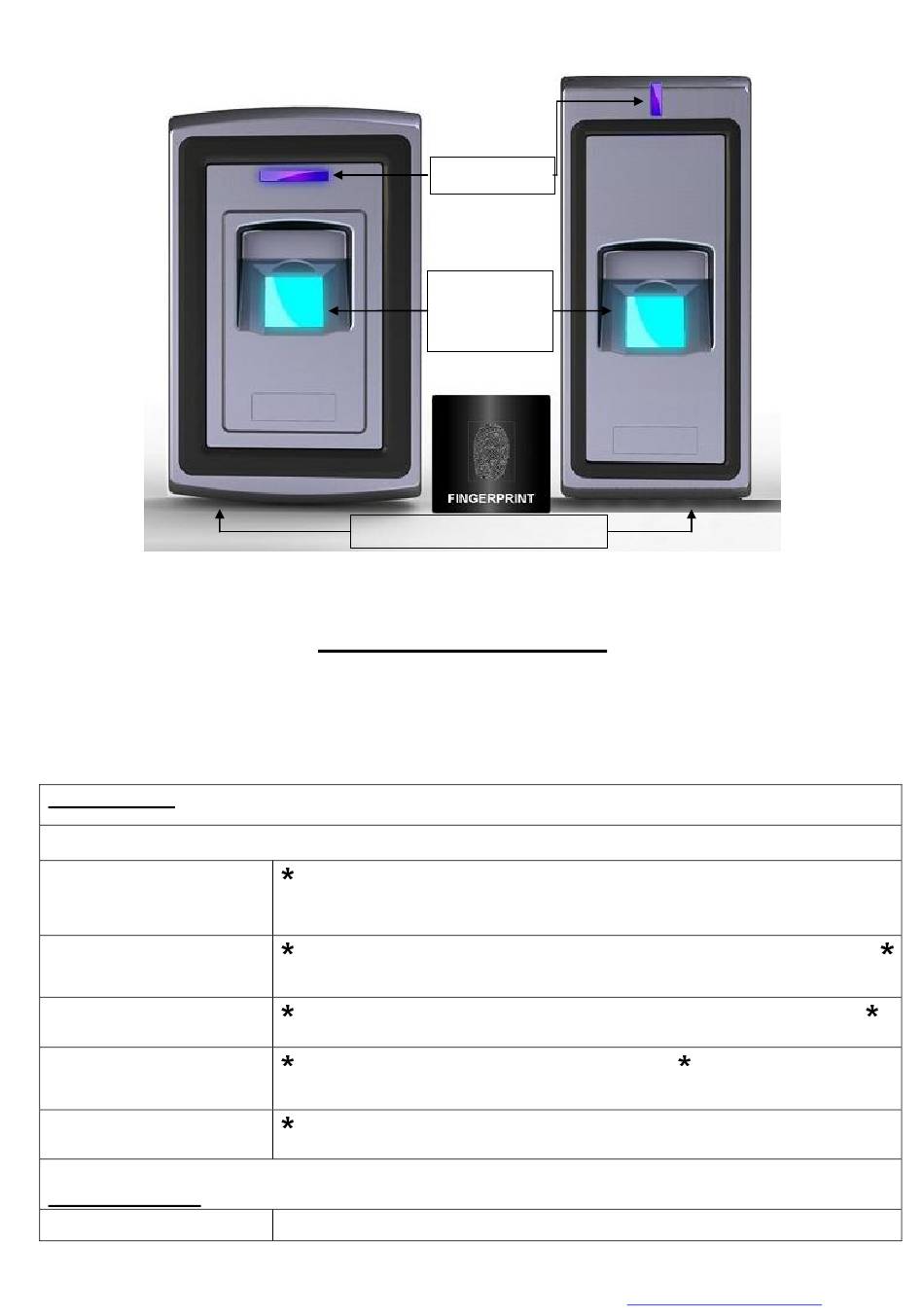

FINGERABDRUCK ZUTRITTSKONTROLLER
Installations- & Bedienungsanleitung
Kurzanleitung
Funktionsbeschreibung
Wechseln in den
Programm-Modus
Ändern des Manager-Codes
Anlegen der Finger-User
Löschen der User
Programm-Modus verlassen
Öffnungs-Vorgang
Finger-User
Copyright by Anthell Electronics
Status-LED
Fingerabdruck-
Scanner-Feld
Empfänger f. IR-Fernbedienung
AE-F1-0S & AE-F2-0S
Programmier-Code
123456 #
(muss schnell nacheinander eingegeben werden)
Sie befinden sich jetzt im Programm-Modus
(123456 ist der voreingestellte Manager-Code)
123456 # [0] neuer Manager-Code # neuen Manager-Code wiederholen #
(Code: 6-8 Zahlen)
Manager-Code # [1]
(Finger können fortlaufend angelegt werden)
Manager-Code # [2]
(Finger können fortlaufen gelöscht werden)
Finger ca. 1 Sekunde auf den Scanner auflegen
[Finger] [denselben Finger erneut auflegen] #
[Finger 1x auflegen] #
www.anthell-electronics.com
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ANTHELL ELECTRONICS AE-F1-0S
Inhaltszusammenfassung für ANTHELL ELECTRONICS AE-F1-0S
- Seite 1 Seite 1 Status-LED Fingerabdruck- Scanner-Feld Empfänger f. IR-Fernbedienung FINGERABDRUCK ZUTRITTSKONTROLLER AE-F1-0S & AE-F2-0S Installations- & Bedienungsanleitung Kurzanleitung Funktionsbeschreibung Programmier-Code Wechseln in den 123456 # (muss schnell nacheinander eingegeben werden) Programm-Modus Sie befinden sich jetzt im Programm-Modus (123456 ist der voreingestellte Manager-Code) Ändern des Manager-Codes...
- Seite 2 Seite 2 Einführung Der AE-F1-0S / AE-F2-0S ist ein eigenständiger Zutrittskontroller mit integriertem Fingerscanner. Er verfügt über eine Speicher-Kapazität von 500 User. Dank seinem massiven und Spritzwasser festen Gehäuse (IP44) und dem integrierten potentialfreien Relais sind die Einsatzbereiche sehr vielfältig.
- Seite 3 Seite 3 Montage 1. Sicherheitsschraube lösen. 2. Halteplatte abnehmen. 3. Kabelbaum verdrahten, 4. Stecker einstecken und den AE-F1-0S mit der Gummidichtung und Halteplatte mit den Sicherheitsschraube an der Halterung fixieren und erst jetzt Schrauben an der Wand befestigen. Spannung zuschalten.
-
Seite 4: Sicherheitshinweise
Bei nachträglichen Tests, bestehen keine Haftungs-, Schadensansprüche für einbaubedingte Schäden am Bauwerk, Handwerker-, Montage- und Materialkosten. Kabel Farbe Funktion Beschreibung Anschlussbelegung Eigenständiger Zutrittskontroller 12V DC (+) Pol 12V DC Gleichstrom Eingang (Stromversorgung AE-F1-0S / AE-F2-0S) Schwarz 0V DC (--) Pol Gleichstrom Eingang (Stromversorgung AE-F1-0S / AE-F2-0S) Blau Relais NO Relaiskontakt Schließer (NO) - Seite 5 Seite 5 Bei dem F2-0S muß vor der Programmierung die Lasche geöffnet werden. Nach dem Programmiervorgang die Lasche wieder verschließen. Copyright by Anthell Electronics www.anthell-electronics.com...
-
