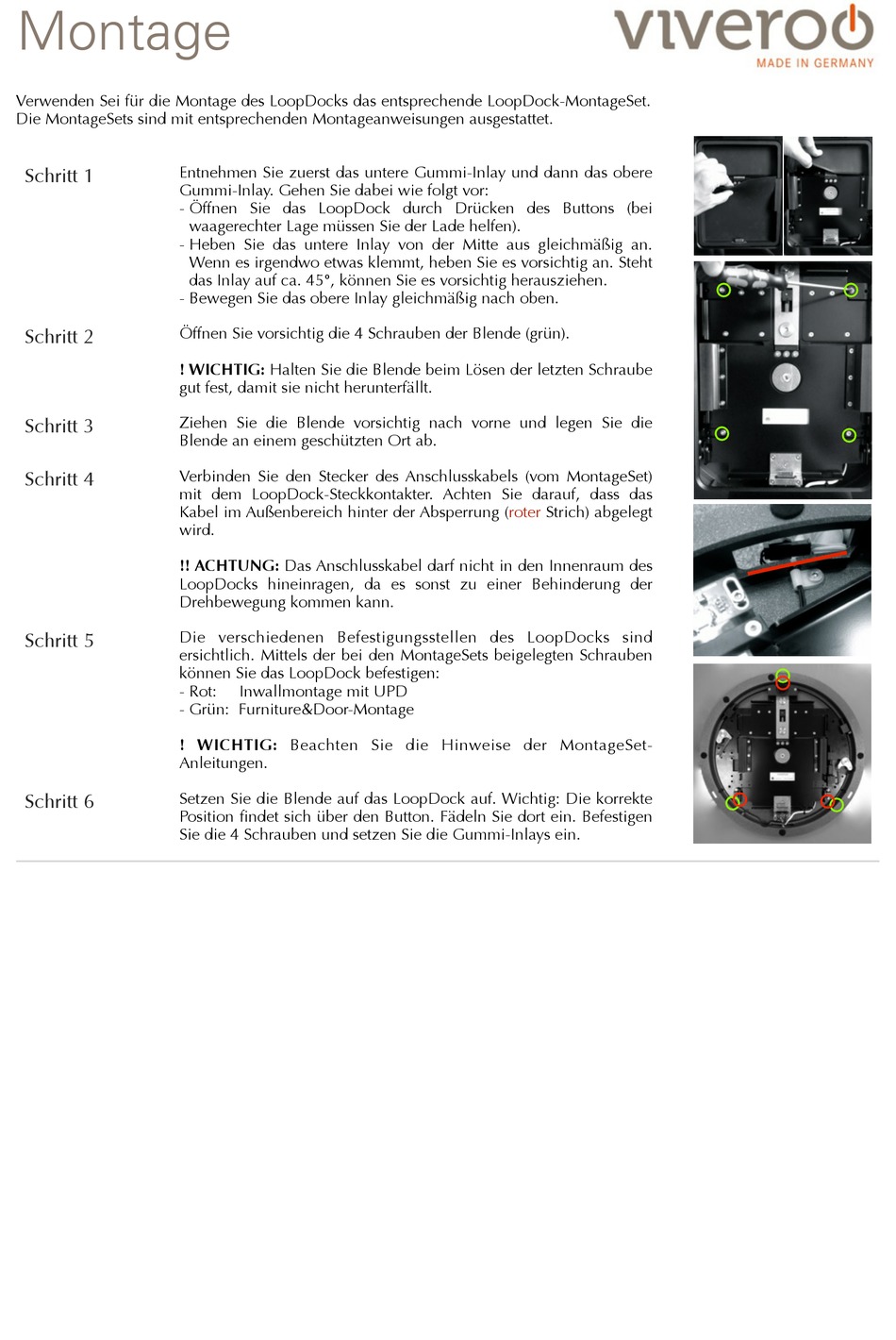

Montage
!
Verwenden Sei für die Montage des LoopDocks das entsprechende LoopDock-MontageSet.
Die MontageSets sind mit entsprechenden Montageanweisungen ausgestattet.
!
Entnehmen Sie zuerst das untere Gummi-Inlay und dann das obere
Schritt 1
Gummi-Inlay. Gehen Sie dabei wie folgt vor:
- Öffnen Sie das LoopDock durch Drücken des Buttons (bei
- Heben Sie das untere Inlay von der Mitte aus gleichmäßig an.
- Bewegen Sie das obere Inlay gleichmäßig nach oben.
!
Öffnen Sie vorsichtig die 4 Schrauben der Blende (grün).
Schritt 2
! WICHTIG: Halten Sie die Blende beim Lösen der letzten Schraube
gut fest, damit sie nicht herunterfällt.
Ziehen Sie die Blende vorsichtig nach vorne und legen Sie die
Schritt 3
Blende an einem geschützten Ort ab.
Verbinden Sie den Stecker des Anschlusskabels (vom MontageSet)
Schritt 4
mit dem LoopDock-Steckkontakter. Achten Sie darauf, dass das
Kabel im Außenbereich hinter der Absperrung
!
wird.
!! ACHTUNG: Das Anschlusskabel darf nicht in den Innenraum des
LoopDocks hineinragen, da es sonst zu einer Behinderung der
Drehbewegung kommen kann.
Die verschiedenen Befestigungsstellen des LoopDocks sind
Schritt 5
ersichtlich. Mittels der bei den MontageSets beigelegten Schrauben
können Sie das LoopDock befestigen:
- Rot:
!
- Grün: Furniture&Door-Montage
! WICHTIG: Beachten Sie die Hinweise der MontageSet-
Anleitungen.
Setzen Sie die Blende auf das LoopDock auf. Wichtig: Die korrekte
Schritt 6
Position findet sich über den Button. Fädeln Sie dort ein. Befestigen
Sie die 4 Schrauben und setzen Sie die Gummi-Inlays ein.
!
!
!
!
!
!
!
!
!
! !
! !
! !
! !
! !
! !
! !
! !
waagerechter Lage müssen Sie der Lade helfen).
Wenn es irgendwo etwas klemmt, heben Sie es vorsichtig an. Steht
das Inlay auf ca. 45°, können Sie es vorsichtig herausziehen.
Inwallmontage mit UPD
(roter
Strich) abgelegt
