Le Centro est un appareil de mesure très précis pour centrer des alésages ou arbres, permettant égale-
ment la vérification de la planéité de surfaces.
Caractéristiques techniques
(voir dessin 1)
Précision de centrage
Tours minute maxi.
Capacité
Alésage
(avec palpeur standard Ø 5 mm)
Arbre
(avec palpeur coudé)
Avant la mise en service du Centro,
nous vous recommandons de lire atten
tivement la notice d'utilisation !
Utilisation
1 Centrer un alésage ou un arbre
(voir dessin 2)
• Insérer la tige télescopique avec le pied arti-
culé dans le dos du boîtier.
• Serrer le Centro dans la broche (les défauts
de forme n'ont aucune influence sur la prise
de mesure).
• Positionner la broche selon votre estimation
au dessus de l'axe recherché.
• Orienter la tige télescopique de manière
à ce que le comparateur se trouve dans le
champ de vision de l'utilisateur.
• Régler l'interrupteur rotatif: "B" pour alésage,
"W" pour arbre (voir dessin 3).
• Appuyer sur l'interrupteur et maintenez le
enfoncé dans le boîtier: la bille de palpage
est fixée en position centrée.
• Appuyer manuellement la bille contre
l'alésage ou l'arbre. Dans ce cas, le palpeur
peut être pivoté.
• Tourner la broche lentement (env. 80 t/min.)
ou manuellement. Les aiguilles du palpeur
oscillent.
• Diminuer d'abord l'oscillation de la petite
aiguille en déplaçant doucement les axes X
et Y (réglage grossier) .
• Ensuite diminuer l'oscillation de la grande
aiguille de la même manière (réglage fin).
Dès que la grande aiguille est stabilisée,
l'axe de la broche se trouve exactement au
dessus de l'axe recherché
(écart maxi.: ± 0,003 mm).
Centro
Notice d'utilisation
± 0,003 mm
150 1/min
6 - 125 mm
0 - 125 mm

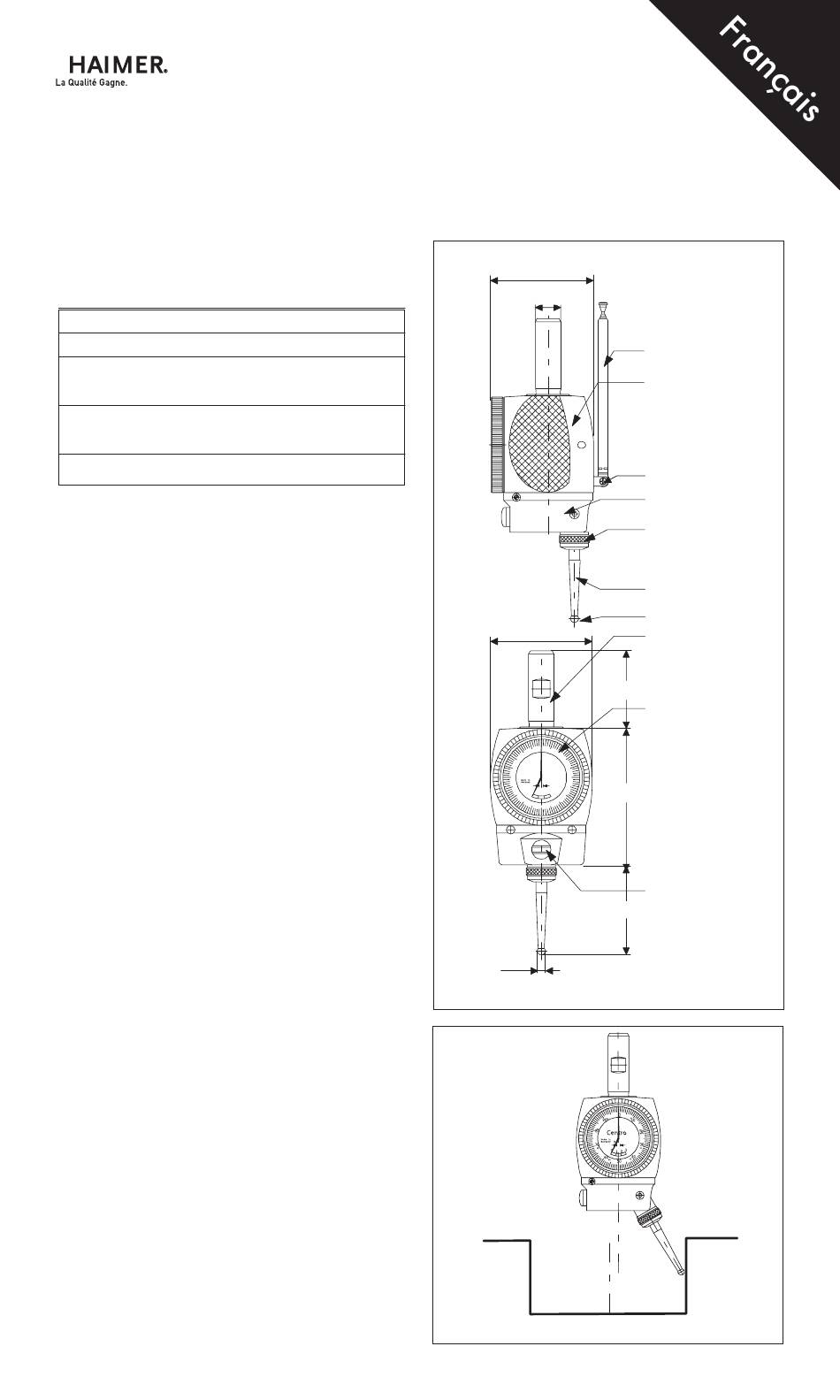

Dessin 1: Eléments et dimensions
Dessin 2: Centrer alésages et arbres
5
63
∅ ∅ ∅ ∅ 16
Teleskopstab
Tige télescopique
Gehäuse
Boîtier
Pied articulé
Gelenkfuß
Drehgehäuse
Boîtier tournant
Ecrou
Überwurfmutter
Palpeur
Tastseinsatz
Bille
Tastkugel
63
Einspannschaft
Tige de serrage
48
Meßuhr
Comparateur
0
9 0
90
10
10
20
80
Centro
80
20
0. 01
7 0
3 0
88
30
70
0
3
2
1
4 0
60
60
40
50
B
M
Interrupteur
Wechselschalter
57
∅ 5
Centro 01/2016
