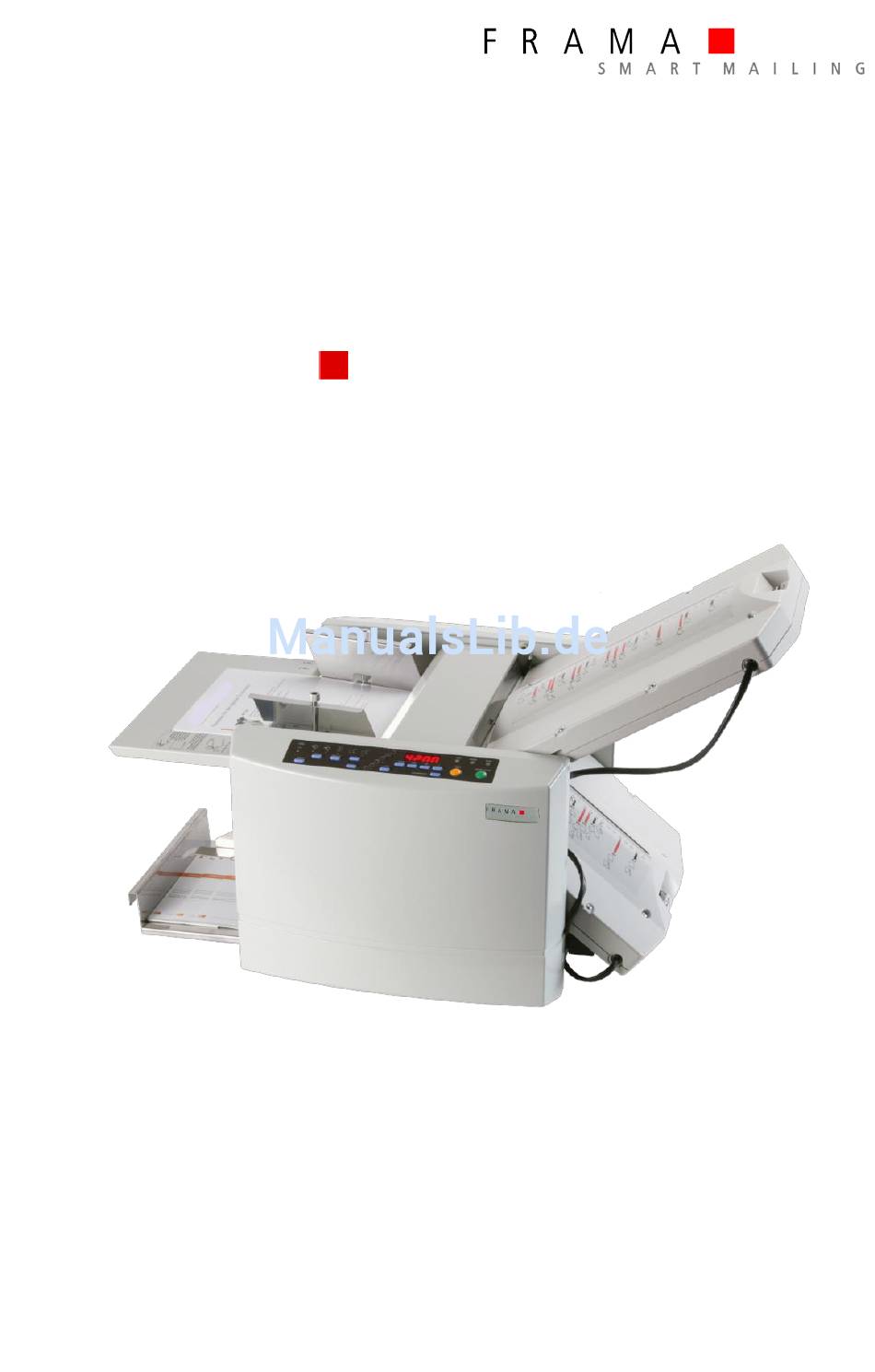

- Seite 1 Bedienungsanleitung F R A M A FOLDER P900-A plus...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitshinweise Mitgeliefertes Zubehör Maschinenteile Bedienfeld Vorbereitung Falzwalzen einsetzen Falztaschen einsetzen und Betrieb vorbereiten Zähler Addierender Zähler Subtrahierender Zähler Sonderformat eingeben Gebrauch der Maschine Standardfalz mit Papier im Standardformat 6..2 Standardfalz mit Papier im Sonderformat Kreuzbruch Einstellungen Falz gerade einstellen Feineinstellung der Papieranschläge Feineinstellung Falztasche A Feineinstellung Falztasche B... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Halten Sie sich bei Gebrauch der Maschine genau an die unten aufgeführten Sicherheitshinweise. Diese Sicherheitshinweise wurden erstellt, damit die Maschine sicher und korrekt bedient werden kann und für den Bediener keine Gefährdung entsteht. Achten Sie darauf, dass die Maschine geerdet ist. ... -
Seite 4: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Der Karton enthält folgendes Zubehör. Bitte überpüfen Sie, ob alles vollzählig ist. Falls etwas fehlt, benachrichtigen Sie Ihren Fachhändler. . Bezeichnung Menge. Falztasche 1 Falztasche 2 Falzwalzen Bedienungsanleitung Netzkabel... -
Seite 5: Maschinenteile
Maschinenteile Bezeichnung Bezeichnung Sicherheitsabdeckung Bedienfeld Hintere Abdeckung Vordere Abdeckung Achse mit Einzugsrollen Falztasche B Hebel Anlagetisch Papierführungen Buchse A Anlagetisch Verlängerung Anlagetisch Buchse B EIN/AUS Schalter Auslagerolle Buchse für Netzkabel Auslagerolle Falztasche A... -
Seite 6: Bedienfeld
Bedienfeld NONE SE LE CT TEST START/STOP STO R E 1000 SPE E D TY PE CLEAR/RESET 12 13 Störung Ursache Behebung SPEED Taste Einstellung der Falzgeschwindigkeit STORE Taste (Speicher) Speicher 1 oder 2 wählen und eingestellte Falzart abspeichern STORE 1 / 2 Anzeige Speicherplätze für zwei individuelle Falzarten SELECT Taste (Auswahl) Auswahl: Papierlänge, Position der Papieranschläge... -
Seite 7: Vorbereitung
Vorbereitung Falzwalzen einsetzen Left Right Left Right Bearing Bearing... -
Seite 8: Falztaschen Einsetzen Und Betrieb Vorbereiten
Falztaschen einsetzen und Betrieb vorbereiten Falztasche A Ausschnitte (1) und (2) und Stecker (3). Setzen Sie zuerst den Ausschnitt (1) auf Halterung Maschine, dann Ausschnitt (2) auf Halterung (2). Stecken Sie den Stecker (3) in Buchse (3). Falztasche B Ausschnitte (4) und (5) und Stecker (6). Setzen Sie zuerst den Ausschnitt (4) auf Halterung Maschine,... -
Seite 9: Zähler
Netzkabel in die Buchse an der Maschine und in die Steckdose stecken. Nur das mitgelieferte Netzkabel verwenden! Wird die Maschine eingeschaltet, bewegen sich die Anschläge der Falztaschen A und B in Grundstellung. Zähler Addierender Zähler Wenn Sie keine Zahl eingeben, ist der addierende Zähler aktiviert. -
Seite 10: Gebrauch Der Maschine
Gebrauch der Maschine Standardfalz mit Papier im Standardformat Papier anlegen Hebel des Anlagetisches hochziehen, um den Tisch abzusenken. Papier im Standard- format auf den Papierführung Anlagetisch legen, die bedruckte Seite zeigt nach oben (nur bei Außenfalz nach unten). Stellschrauben der Papierführungen lösen, Papierführungen genau am Papierstapel ausrichten und die Schrauben wieder anziehen. -
Seite 11: Standardfalz Mit Papier Im Sonderformat
Falzen Hinweis: Wenn Falztasche 1 oder 2 nachjustiert wurde, fertigen Sie einen Testfalz an, sonst wird die Änderung nicht gespeichert. Drücken Sie die START/STOP Taste, um mit dem kontinuierlichen Falzen zu beginnen. Der Zähler arbeitet im addierenden Modus. Wird während des Betriebs die START/STOP Taste betätigt, hält die Maschine an. -
Seite 12: Kreuzbruch
Positionierung Anschläge Sonderformat Hinweis: Die Position der Anschläge in den Falztaschen A und B können Sie in Relation zu der gemessenen Papierlänge ausrechnen. Beispiel: Doppelparallel gemessener Papierlänge von 300mm. Falztasche A = 300 x (1/2) = 150 mm Falztasche B = 300 x (1/4) = 75 mm Falzart Falztasche A Falztasche B... -
Seite 13: Einstellungen
Einstellungen Falz gerade einstellen Wenn der Falz schief ist, z.B. weil das Papier schief geschnitten ist, können Sie den Einzugswinkel mit dem Schrägeinstellungsknopf justieren. Feineinstellung der Papieranschläge Mit den Feineinstellungsknöpfen können Sie die Papieranschläge in den Falztaschen einstellen. In Abschnitt 8. 3 finden Sie Tabellen zur Feineinstellung. Hinweis: Wird der Feineinstellungsknopf bewegt, wenn die TEST Taste gedrückt wird, falzt die Maschine weiter. -
Seite 14: Feineinstellung Falztasche A
Feineinstellung Falztasche A Falzart Falztasche A Drehrichtung des Knopfes Falztasche A in Einfach Grundstellung “O” kürzer Altar länger kürzer Wickel länger kürzer Doppelparalell länger kürzer Zickzack länger kürzer Außenfalz länger... -
Seite 15: Feineinstellung Falztasche B
Feineinstellung Falztasche B Falzart Falztasche B Drehrichtung des Knopfes länger Einfach kürzer länger Altar kürzer länger Wickel kürzer länger Doppelparalell kürzer länger Zickzack kürzer länger Außenfalz kürzer Eigene Falzart speichern Eigene Falzart im Standardformat Wenn Sie eine veränderte Einstellung für die Standardformate vorgenommen haben (A3, B4, A4, B5, A5, B6), können Sie diese auf den Falzarten Tasten speichern. -
Seite 16: Sonderformat Speichern
Gespeichert werden kann die Falzgeschwindigkeit sowie die Position der Anschläge in Falztasche A und B. Wählen Sie ein Standardformat und eine Falzart (in diesem Beispiel A4 Wíckelfalz). Justieren Sie die Anschläge in Falztasche A und B (siehe Abschnitt 8) und stellen Sie die Falzgeschwindigkeit ein. Sind die Einstellungen komplett, halten Sie die STORE Taste gedrückt, bis der Summer ertönt. -
Seite 17: Speicher Löschen
Speicher löschen 10.1 Einzelnen Speicher löschen Gespeicherte Falzarten können mit der CLEAR/REST Taste gelöscht werden. Wählen Sie die Taste, auf der die zu löschende Falzart gespeichert ist. Halten Sie die CLEAR/RESET Taste bis zum ersten Piepton gedrückt und lassen Sie sie dann CLEAR/RESET sofort wieder los. -
Seite 18: Geschwindigkeit
Geschwindigkeit Wird der Falz nicht korrekt ausgeführt, passen Sie die Geschwindigkeit an. Knittert das Papier oder sind die Falze unregelmäßig, Geschwindigkeit reduzieren. Macht Maschine laute Geräusche, reduzieren Sie die Geschwindigkeit. SPEED Wird dickes Papier nicht richtig eingezogen, erhöhen Sie die Geschwindigkeit. -
Seite 19: Technische Daten
Gewicht 28,5 kg Service Frama ist immer für Sie da, wenn Sie Fragen bzgl. Ihres Falzsystemes haben bzw. Service- Leistungen und Hilfe brauchen (www.frama.at). Bei Störungen setzen Sie sich vorab mit Frama in Verbindung. Hier können Sie auch einen Wartungsvertrag abschließen, um Ihr Gerät preisgünstig und dauerhaft in einem optimalen Zustand zu halten. - Seite 20 Frama Austria GmbH Neulinggasse 29/Top 9 1030 Wien Tel. 0800 225509 Fax 0800 225590...
