Iron Logic MATRIX V Benutzerhandbuch Seite 3

MATRIX V
Der Jumper muss durchtrennt
werden, um die Lesegerättöne
zu deaktivieren.
Kabel 1 (7 Leitungen):
- versorgt das Gerät mit Strom;
- liefert die iButton- (Dallas TM)
und Wiegand-26-Ausgänge;
- wird für die externe Steuerung
der LEDs und Töne verwendet.
Kabel 2 (4 Leitungen):
liefert den RS-485-Ausgang.
Auslegung Kabel 1: Anschluss an Steuergerät
Leitungsfarbe
Rot
Schwarz
Braun
Weiß
Grün
Gelb
Blau
Auslegung Kabel 2: Anschluss an Computer, RS-485
Leitungsfarbe Zweck der Leitung
Schwarz
Blau
Rot
Gelb

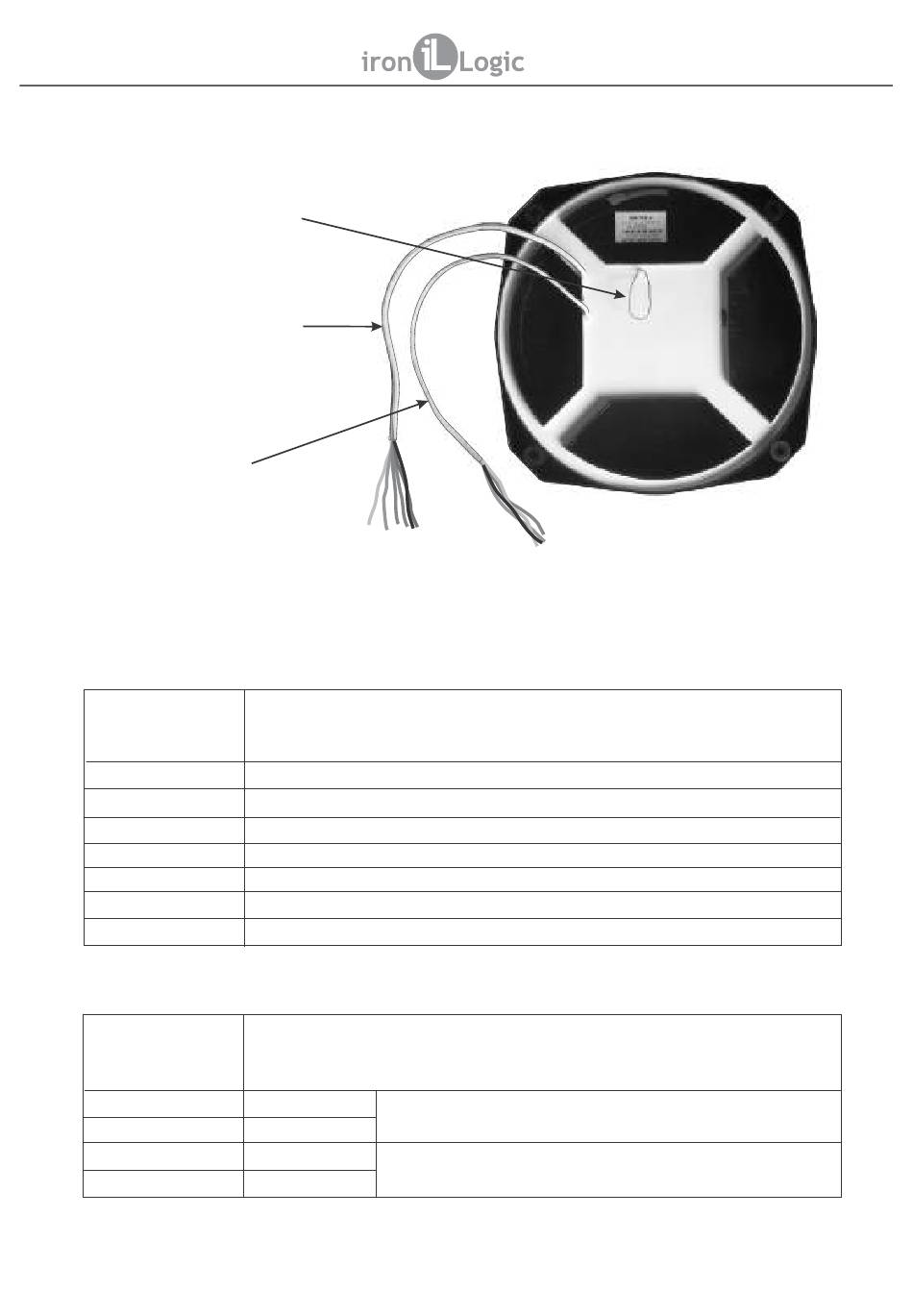

Abbildung 2. Rückansicht des Lesegeräts.
Zweck der Leitung
+12 V DC
Common (-)
DАТА1
DATA 0
externe Steuerung, grüne LED
externe Steuerung, rote LED
externe Steuerung, Summton
Eingang A
Eingang B
Ausgang A externe 120 ohmsche Last,
Ausgang B oder nächstes Gerät in der Kette.
Abbildung 3. Zweck der Leitungen.
www.ironlogic.me
Anschluss des Konverters
