Iron Logic MATRIX V Benutzerhandbuch
Em marine 125 khz rfid / uhf 433.92 mhz lesegerät mit anschluss über ibutton- (1-wire) / wiegand-26- / rs-485-protokolle
MATRIX V
EM Marine 125 KHz RFID / UHF 433.92 MHz Lesegerät mit Anschluss
über iButton- (1-Wire) / Wiegand-26- / RS-485-Protokolle
1. ÜBERSICHT
Das Lesegerät Matrix V wird in Zutrittskontrollsystemen für folgende Zwecke verwendet:
- Lesen der Seriennummern verschiedener EM-Marine-Tokens (Karten, Schlüsselanhänger usw.),
die auf einer Frequenz von 125 MHz funktionieren,
- Erfassung von Funksignalen der Keeloq-Tokens, die auf einer Frequenz von 433,92 MHz
funktionieren,
- Übertragung der gelesenen Informationen an das Steuergerät mit Hilfe von iButton (Dallas Touch
Memory), Wiegand-26- oder RS-485-Standard.
2. BESONDERE EIGENSCHAFTEN
Verbesserter Leseabstand der EM-Marine-Karten von bis zu 50 cm.
Es besteht die Möglichkeit, die Codes aus den Funk-Schlüsselanhängern mit HCS-300-Chip
auszulesen, die mit dem Keeloq-Standard auf einer Frequenz von 433,92 MHz funktionieren.
Das Gehäuse des Lesegeräts ist feuchtigkeitsdicht.
Der RS-485-Ausgang ermöglicht den Anschluss des Lesegeräts an einen entfernten Computer
über den Konverter vom Typ Z-397 über sehr weite Strecken (bis zu 1.200 m).
Jedes Lesegerät verfügt über eine eindeutige Seriennummer, die beim Firmware-Update durch
den Benutzer erforderlich ist.
3. MONTAGE UND ANSCHLUSS
Das Lesegerät sollte auf einer ebenen Oberfläche montiert und vor direkter Sonneneinstrahlung
und Niederschlägen geschützt werden und dabei leichten Zutritt mit Hilfe einer Proximity-Karte
ermöglichen.
MATRIX V
Benutzerhandbuch

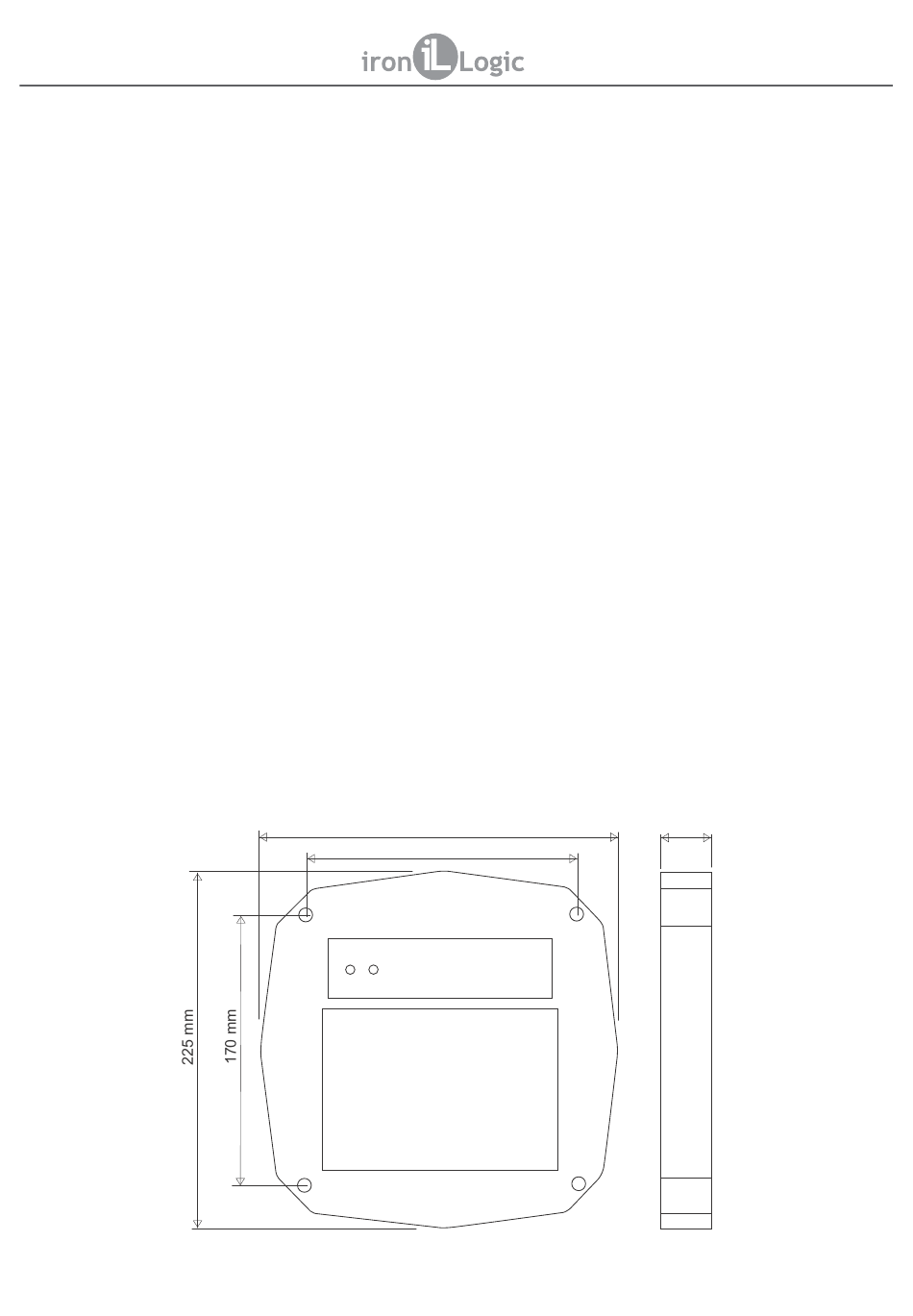

Abbildung 1. Abmessungen.
225 mm
170 mm
www.ironlogic.me
36 mm
Seite 1
Inhaltszusammenfassung für Iron Logic MATRIX V
- Seite 1 über iButton- (1-Wire) / Wiegand-26- / RS-485-Protokolle Benutzerhandbuch 1. ÜBERSICHT Das Lesegerät Matrix V wird in Zutrittskontrollsystemen für folgende Zwecke verwendet: - Lesen der Seriennummern verschiedener EM-Marine-Tokens (Karten, Schlüsselanhänger usw.), die auf einer Frequenz von 125 MHz funktionieren, - Erfassung von Funksignalen der Keeloq-Tokens, die auf einer Frequenz von 433,92 MHz funktionieren, - Übertragung der gelesenen Informationen an das Steuergerät mit Hilfe von iButton (Dallas Touch...
-
Seite 2: Betrieb
MATRIX V www.ironlogic.me Für die Montage des Lesegeräts vom Typ MATRIX V sind folgende Schritte durchzuführen: - Markieren und bohren Sie die Befestigungsbohrungen in derselben Größe wie die Löcher im Gehäuse des Lesegeräts (siehe Abbildung 1); - Schließen Sie die Leitungen gemäß den Abbildungen 2, 3, 4 und 5 an. - Seite 3 MATRIX V www.ironlogic.me Der Jumper muss durchtrennt werden, um die Lesegerättöne zu deaktivieren. Kabel 1 (7 Leitungen): - versorgt das Gerät mit Strom; - liefert die iButton- (Dallas TM) und Wiegand-26-Ausgänge; - wird für die externe Steuerung der LEDs und Töne verwendet.
-
Seite 4: Spezifikationen
Versorgungsspannung: ...................12 V DC. Maximaler Stromverbrauch: ..................500 mA; Abmessungen, mm: ..................225 x 225 x 36; Material des Gehäuses: ..................Kunststoff; Gewicht: ........................1,10 kg. 6. VERPACKUNGSINHALT RFID-Lesegerät MATRIX V ......1 EM-Marine-Karte vom Typ IL-05ELR .....1 Funk-Schlüsselanhänger vom Typ IL-100 ..1 Seite 4... - Seite 5 MATRIX V www.ironlogic.me 7. BETRIEBSBEDINGUNGEN Umgebungstemperatur: -30 bis 40 °C. Luftfeuchtigkeit: maximal 80 % bei 25 °C Das Lesegerät ist vor folgenden Bedingungen zu schützen: atmosphärischer Niederschlag, direkte Sonneneinstrahlung, Sand, Staub und Feuchtigkeitsniederschlag. Bei nicht empfohlenen Bedingungen können die Eigenschaften des Lesegeräts von den festgelegten Eigenschaften abweichen.
