Broko BL220F v2 Bedienungsanleitung
Funk-abluft-sicherheitsschalter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Broko BL220F v2
Inhaltszusammenfassung für Broko BL220F v2

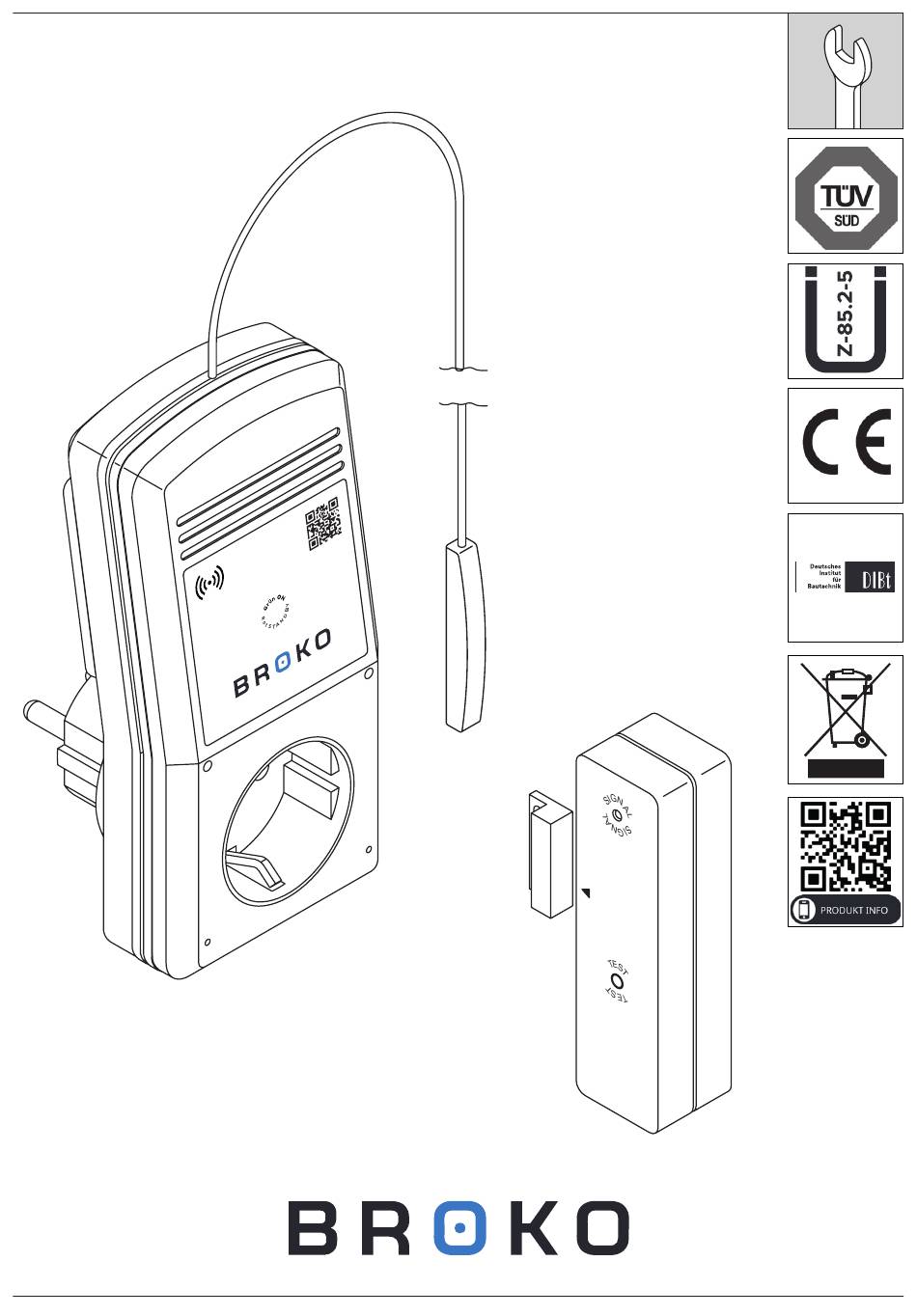

- Seite 1 Funk-Abluft-Sicherheitsschalter BL220F v2 Art.Nr.: 752061 Rev. 4...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Montage 6 - 10 Inbetriebnahme 11 - 12 Funktionszustand Entsorgung Wartung und Pflege Technische Daten EG-Konformitätserklärung Montagebestätigung Diese Bedienungsanleitung gehört zu diesem Gerät. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie das Gerät an Dritte weitergeben. -
Seite 3: Lieferumfang
Lieferumfang 2,2 x 6,5 mm Schraube AAA Batterien 1,5 V (Batterielaufzeit ca. Magnet 3 Jahre) M3 x 15 mm PA One-Way- Schraube Funk- Sicherheitsschalter Empfänger 2,2 x 9,5 mm Metallschraube Sicherheitsbügel Funk- Fensterkontaktschalter Sender Montage-/Bedienungsanleitung Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Gerät ist ein Hilfsmittel zur Erhöhung der Sicherheit bei gleichzeitigem Betrieb eines Abluftgerätes wie z.B. einer Dunstabzugshaube, Muldenlüfter, de-/zentrale Lüftungsanlage, Bad-/WC-Lüfter, etc. und einer Feuerstätte (Forderung der Feuerungsverordnung). Der BL220Fi Sicherheitsschalter gibt das Abluftsystem nur dann frei, wenn sichergestellt ist, dass ein Druckausgleich durch ein offenes Fenster oder eine offene Tür mit dem Außenbereich erfolgen kann. -
Seite 5: Sicherheitshinweise
Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. Bei Fragen wenden Sie sich an unsere technische Beratung: Tel.: +49 89 37005550 / E-Mail: info@broko.de Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. - Seite 6 Montage Die Installation des Funk-Abluft-Sicherheitsschalters BL220F muss durch ein Fachunternehmen entsprechend folgenden Angaben erfolgen. Montage des Funk-Senders mit Magnet Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, muss eine konstruktive oder mechanische Vorrichtung zur Verhinderung des vollständigen Schließens nachgerüstet werden. Bei Einsatz einer konstruktiven oder mechanischen Vorrichtung ist die erforderliche Öffnungsfläche gemäß...
- Seite 7 Montage Montage Montage Kippfenster Drehfenster Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
- Seite 8 Montage Die Antenne nicht auf metallische Oberflächen sowie außerhalb von metallischen Einhausungen befestigen ! Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. Metall...
-
Seite 9: Montage
Montage 2,9 x 6,5 mm 2,9 x 6,5 mm 2x AAA Batterien 1,5V Batterielaufzeit Max. ca. drei Jahr Schaltleistung liegt bei 5A/1150W ! Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. - Seite 10 Montage Montage des Sicherheitsbügels (Umstecksicherung) Der Sicherheitsbügel dient dazu um ein versehentliches Umstecken des Abluftgerätes in eine nicht gesicherte Stromquelle zu verhindern. Es ist ein wichtiger Sicherheitsfaktor und wird gesetzlich vorgeschrieben. Das Entfernen der verschraubten Umstecksicherung wird als vorsätzliches und grob fahrlässiges Handeln bewertet. Sicherheitsbügel M3x15 mm One Way...
- Seite 11 Inbetriebnahme Die Codierung bei Funksender und Funkempfänger muss identisch sein. Falls zusätzlich noch ein BL220DD verbaut ist, bitte die Einstellung der Codierung entsprechend der Bedienungsanleitung anpassen. Montage der ext. Antenne Die Antenne nicht auf metallische Oberflächen sowie außerhalb von metallischen Einhausungen befestigen ! Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
-
Seite 12: Inbetriebnahme
Inbetriebnahme Testdurchlauf grün ..1 min. grün ..1 min. Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. -
Seite 13: Funktionszustand
Funktionszustand Funktionszustand - Fenster geöffnet grün ..9 sec. 1 sec. grün Funktionszustand - Fenster geschlossen grün 30 sec. Nachlaufzeit Abluftgerät schaltet ab Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. -
Seite 14: Entsorgung
L = 29 mm, B = 13 mm, H = 8 mm Schaltabstand (Funk-Sender/Magnet): max. 5-10 mm Material: EG-Konformitätserklärung Die aktuelle EG-Konformitätserklärung zu diesem Produkt steht Ihnen zum Download auf der Webseite www.broko.de/downloads bereit. Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich. -
Seite 15: Montagebestätigung
Montagebestätigung Bitte diese Seite bei Bedarf auslösen! Montagebestätigung Hiermit bestätigen wir Firmenname: ____________________________________________________________ Adresse: _______________________________________________________________ Name des Monteurs: ______________________________________________________ Name des Betreibers: _____________________________________________________ die fachgerechte Montage der Funk-Sicherheitseinrichtung. Bei der Montage wurden alle Anweisungen aus der zum Produkt gehörigen Montage- und Bedienungsanleitung befolgt. Nach der Montage wurde ein erfolgreicher Funktionstest zusammen mit den Funk-Sendern durchgeführt. - Seite 16 Art.Nr.: 863080 BROKO GmbH Max-Planck-Str. 13 D-885716 Unterschleißheim Tel.: +49 89 37005550 E-mail: info@broko.de Internet: www.broko.de Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
