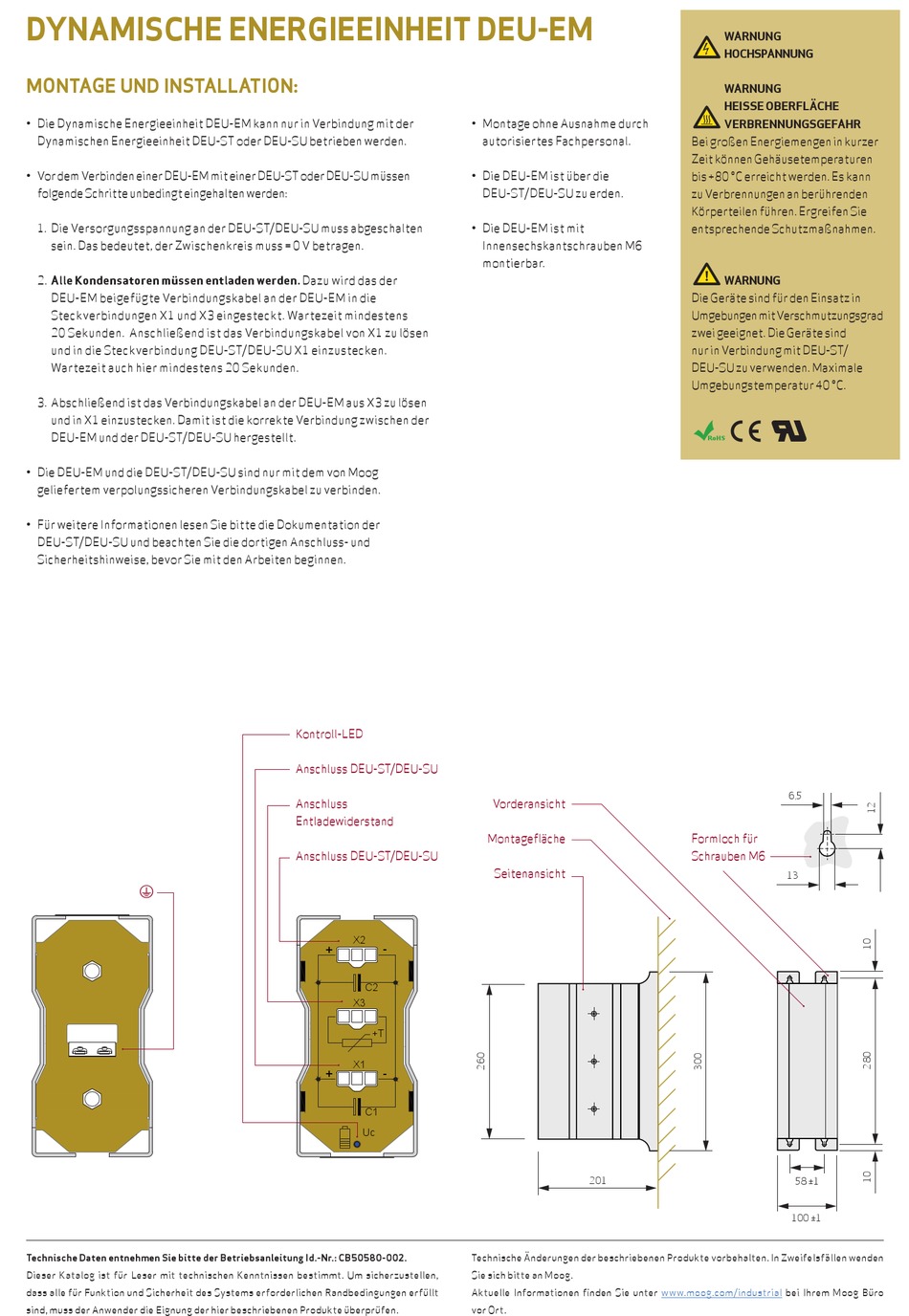

DynamischE EnErgiEEinhEit DEU-Em
montagE UnD installation:
• Die Dynamische Energieeinheit DEU-EM kann nur in Verbindung mit der
Dynamischen Energieeinheit DEU-ST oder DEU-SU betrieben werden.
• Vor dem Verbinden einer DEU-EM mit einer DEU-ST oder DEU-SU müssen
folgende Schritte unbedingt eingehalten werden:
1. Die Versorgungsspannung an der DEU-ST/DEU-SU muss abgeschalten
sein. Das bedeutet, der Zwischenkreis muss = 0 V betragen.
2. alle Kondensatoren müssen entladen werden. Dazu wird das der
DEU-EM beigefügte Verbindungskabel an der DEU-EM in die
Steckverbindungen X1 und X3 eingesteckt. Wartezeit mindestens
20 Sekunden. Anschließend ist das Verbindungskabel von X1 zu lösen
und in die Steckverbindung DEU-ST/DEU-SU X1 einzustecken.
Wartezeit auch hier mindestens 20 Sekunden.
3. Abschließend ist das Verbindungskabel an der DEU-EM aus X3 zu lösen
und in X1 einzustecken. Damit ist die korrekte Verbindung zwischen der
DEU-EM und der DEU-ST/DEU-SU hergestellt.
• Die DEU-EM und die DEU-ST/DEU-SU sind nur mit dem von Moog
geliefertem verpolungssicheren Verbindungskabel zu verbinden.
• Für weitere Informationen lesen Sie bitte die Dokumentation der
DEU-ST/DEU-SU und beachten Sie die dortigen Anschluss- und
Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
