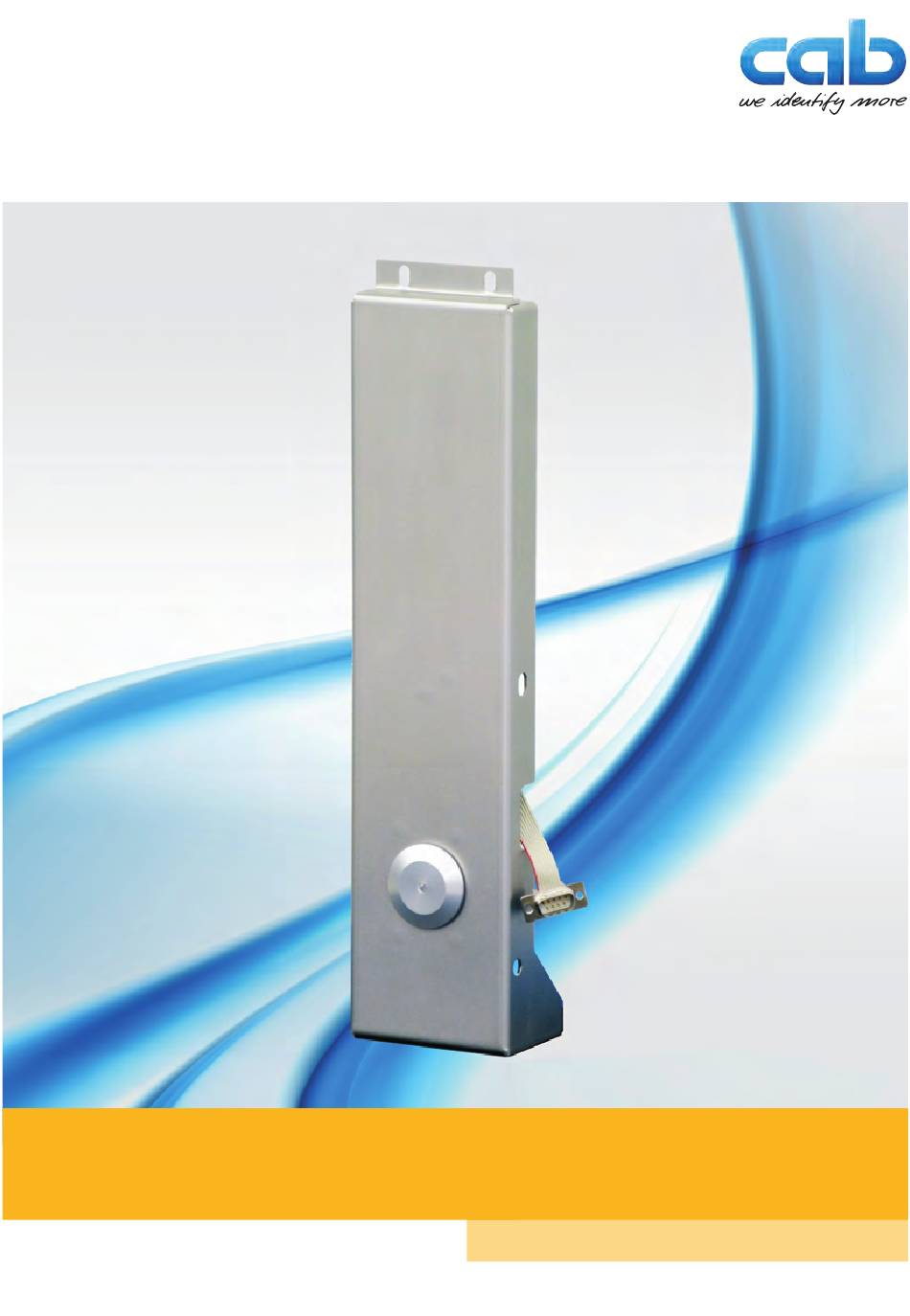

- Seite 1 Montageanleitung PS11 Spendelichtschranke Made in Germany...
- Seite 2 Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Einleitung
Darstellung in Display / Monitor. 1.2 Bestimmungsgemäßer Gebrauch • Die Spendelichtschranke PS11 ist ausschließlich als Option für die Drucker der Hermes-C-Serie zum Spenden vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht;... -
Seite 4: Produktbeschreibung
Produktbeschreibung Die Spendelichtschranke PS11 dient zur Steuerung des manuellen Spende- betriebs am Hermes C ohne Applikator. • Im automatischen Spendebetrieb wird bei Anliegen eines Druckauftrags ein Etiketten bedruckt und gespendet. Nach der Entnahme des Etiketts wird sofort das nächste in Spendeposition gebracht. - Seite 5 Produktbeschreibung max.10 Bild 2 Etikett in Spendeposition Die Reflexlichtschranke erfasst dass Etikett (6) in ca. 15 mm Abstand von der Papierlaufkante. Achtung! Um eine sichere Erkennung zu garantieren, darf der Abstand der Etiketten zum linken Rand des Trägermaterials 10 mm nicht überschreiten.
- Seite 6 Montage Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung und Funktionsstörung durch Staub oder Feuchtigkeit. Spendelichtschranke nur an sauberen und trockenen Orten betreiben. Bild 3 Montage 1. Hermes C ausschalten. 2. Steckverbinder (3) an Peripherie-Schnittstelle (4) kontaktieren. 3. Spendelichtschranke (2) mit zwei Schrauben M5x8 (1) und zwei Schrauben M5x16 (5) an Hermes C fixieren.
-
Seite 7: Allgemeine Einstellungen
Betrieb 4.1 Allgemeine Einstellungen Modus "Spenden" in der Software aktivieren. In der Direktprogrammierung erfolgt dies über das "P-Kommando" Programmieranleitung Drucker. Druckereinstellungen nach Bedarf anpassen Abschnitt 5 - Druckerkonfiguration. 4.2 Einstellung der Betriebsart Achtung! Vor Einstellungen der Betriebsart Drucker ausschalten. ... -
Seite 8: Betrieb
4. Taster betätigen, wenn die LED grün leuchtet. Die LED wird rot. Im Hermes C wird ein Etikett bedruckt und in der Spendeposition bereit gestellt. Die Lichtschranke in der PS11 erfasst das gespendete Etikett und unterbricht den Betrieb bis zur Entnahme des Etiketts. - Seite 9 Druckerkonfiguration Hinweis! Die Einstellung der Spendeparameter am Drucker ist nur bei instal- lierter Spendelichtschranke möglich. Hinweis! Eine ausführliche Beschreibung zur Vorgehensweise ist in der Konfigurationsanleitung des Druckers zu finden. Taste menu drücken. Einstellungen > Geräteeinst. > Spendekante wählen. Parameter Bedeutung Default...
-
Seite 10: 10 6 Hinweis Zur Eu-Konformitätserklärung
Hinweis zur EU-Konformitätserklärung Die Spendelichtschranke PS11 entspricht den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien: • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=2724 ...
