Inhaltszusammenfassung für CAB CC200-SQ

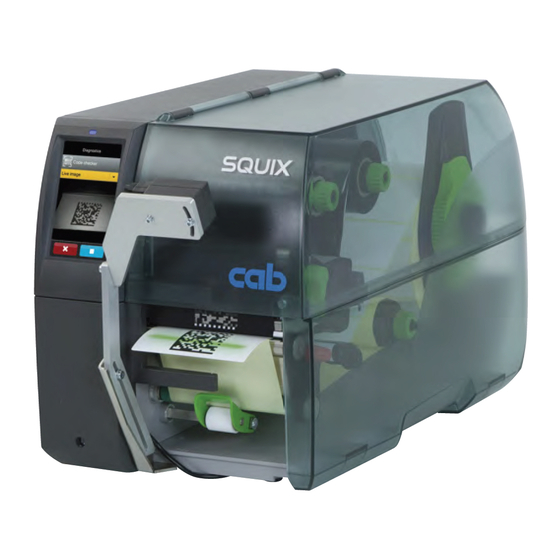

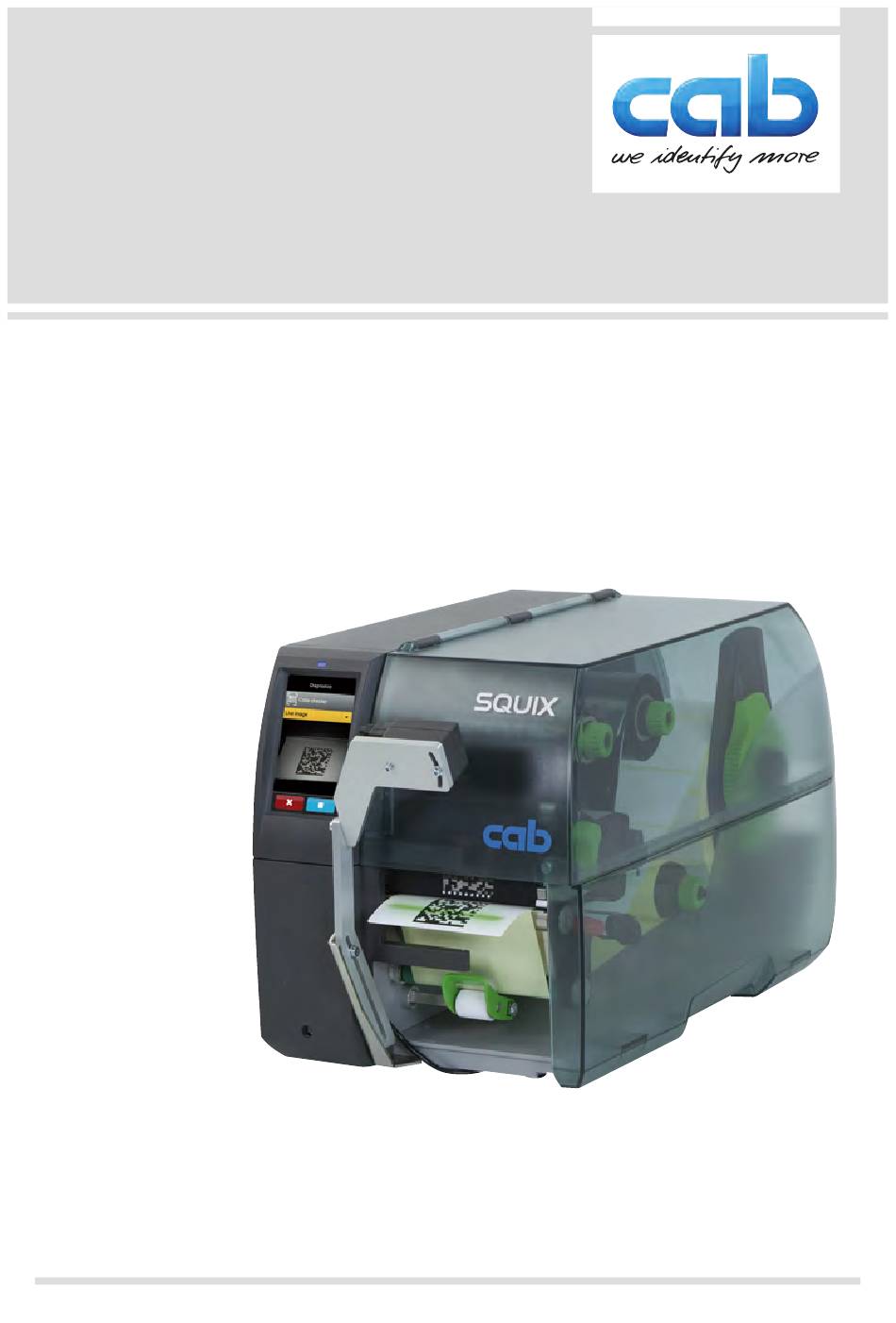

- Seite 1 Montageanleitung Scanner CC200-SQ MADE IN GERMANY...
- Seite 2 Warenzeichen Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..................4 Hinweise ..................4 Bestimmungsgemäßer Gebrauch ............ 5 Sicherheitshinweise .................6 Umwelt .....................6 Technische Daten ................7 Installation ..................9 Auspacken ..................9 Scanner montieren ................10 Scanner justieren ................11 Konfiguration ................13 Druckerkonfiguration ..............13 Softwarekonfiguration ..............14 Betrieb ..................18 Hinweis zur EU-Konformitätserklärung ........19... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Bestimmungsgemäßer Gebrauch
Einleitung Bestimmungsgemäßer Gebrauch • Das Gerät ist ausschließlich als Peripheriegerät für cab-Drucker der SQUIX-Serie zum Prüfen gedruckter Linear- und 2D-Codes bestimmt. Auf jedem Etikett darf sich nur ein Barcode befinden. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/... -
Seite 6: Sicherheitshinweise
Einleitung Sicherheitshinweise • Keine Warnhinweis-Aufkleber entfernen, sonst können Gefahren nicht erkannt werden. • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausgesetzt werden. • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. •... -
Seite 7: Technische Daten
Einleitung Technische Daten CC200-SQ Leseabstand 45 - 145 mm Lesewinkel -15° bis +15° Prüfbare Barcodes pro Etikett Prüffunktionen GOODBAD Prüfung auf Lesbarkeit VERIFY Prüfung auf Lesbarkeit und Vergleich mit den gesendeten Daten Tabelle 1 Technische Daten Code Programmierung Codegröße cablabel JScript Breite Höhe Breite Höhe... - Seite 8 Einleitung Code Programmierung Codegröße cablabel JScript Breite Höhe Breite Höhe Interleaved 2/5 Linear ITF 14 Linear JAN 13 Linear JAN 8 Linear Micro PDF 417 Stacked Micro QR-Code 2D MSI Plessey Linear PDF 417 Stacked Postnet Linear Linear QR-Code RSS 14 Linear UPC A Linear...
-
Seite 9: Installation
Installation Auspacken Gerät auf Transportschäden prüfen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Scanner CC200-SQ • Montageanleitung Hinweis! Bewahren Sie die Originalverpackung für spätere Transporte auf. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. Etikettendrucker mit Barcodeprüfgerät nur an trockenen und... -
Seite 10: Scanner Montieren
Installation Scanner montieren Achtung! Vor der Montage oder Demontage des Scanners Drucker vom Netz trennen. Bild 1 Scanner montieren 1. Scannerhalter (1) in den Ausschnitt (3) der Bodenplatte des Druckers schieben. 2. Schraube (2) einsetzen und anziehen. 3. USB-Kabel des Scanners an einer USB-Schnittstelle des Druckers kontaktieren. -
Seite 11: Scanner Justieren
Installation Scanner justieren Bild 2 Abstand und Winkel einstellen Zur Anpassung an den zu prüfenden Barcode lässt sich der Scanner verstellen : Abstand zum Etikett einstellen zur Anpassung an die Größe und Auflösung des Barcodes • Schraube (5) lösen. ... - Seite 12 Installation Winkel und Neigung einstellen • zur Anpassung an die Lage kleinerer Barcodes auf dem Etikett Zur Einstellung des Winkels zwei Schrauben (2) und zur Einstellung der Neigung Schraube (3) lösen. Scanner (1) drehen bzw. neigen. Schrauben (2,3) anziehen. Hinweis! Der Zeitpunkt der Prüfung während des Etikettenvorschubs ist programmierbar ...
-
Seite 13: Konfiguration
Konfiguration Druckerkonfiguration Wenn der Scanner am Drucker angeschlossen ist, erscheint der Eintrag Verifizieren im Menü Einstellungen, über den der Scanner eingestellt werden kann. Verifizieren im Menü Einstellungen Bild 3 Menü starten. Setup > Verifizieren wählen. Parameter Bedeutung Default Fehler- Fehler- Art der Fehlerbehandlung... -
Seite 14: Softwarekonfiguration
Konfiguration Softwarekonfiguration 3.2.1 Barcodeprüfung mit JScript Hinweis! Weitere Informationen zu JScript Programmieranleitung Befehlsliste +VERIFYn Optionaler Parameter für im Drucker implementierte Barcodes. Mit diesem Parameter wird ein Vergleich des Barcodeinhalts mit den gesendeten Daten veranlasst. «n» Offset für den Lesebeginn zum Anfang des Barcodes in Y-Richtung. +GOODBADn Optionaler Parameter für im Drucker implementierte Barcodes. -
Seite 15: Konfiguration
Konfiguration Beispiele ;+VERIFY H 75,0,T D 0,0 S l1;0,0,30,30,100,100,1 B 8,10,0,CODE39+VERIFY0,15,.5,4;1234567 ;+GOODBAD H 75,0,T D 0,0 S l1;0,0,30,30,100,100,1 B 8,10,0,CODE39+GOODBAD0,15,.5,4;1234567 ;,GOODBAD H 75,0,T D 0,0 S l1;0,0,30,30,100,100,1 I 10,10,0,1,1,GOODBAD0;PICT1... -
Seite 16: Barcodeprüfung Mit Cablabel S3 Pro
Konfiguration 3.2.2 Barcodeprüfung mit cablabel S3 Pro Bild 4 Barcodeprüfung mit cablabel S3 Pro Zur Nutzung des Scanners mit cablabel S3 Pro: Mit rechter Maustaste auf Barcode klicken und Option Barcode auswählen. - Seite 17 Konfiguration Bild 5 Barcodeprüfung in cablabel S3 Pro Auf "Verifier" (1) klicken. Parameter "Freigegeben" (2) aktivieren. Betriebsmodus "Goodbad" oder "Verifizieren" (3) wählen. Bei Bedarf Lese-Offset einstellen. Hinweis! Für im Drucker implementierte Barcodes sind beide Überprüfungsmodi verfügbar. Für grafische Barcodes kann nur der Modus "Lesbarkeit" genutzt werden.
-
Seite 18: Betrieb
Betrieb Transferfolie und Etiketten einlegen Drucker-Bedienungsanleitung. Computer- und Netzanschluss herstellen. Drucker einschalten. Beim Betrieb im Spendemodus drücken. Der Drucker führt einen Synchronisationslauf aus. Die dabei an der Spendekante abgelösten Etiketten entnehmen. Druckauftrag senden. Das erste Etikett wird gedruckt. Wenn der zu prüfende Barcode den Scanbereich erreicht, wird der Scanner zugeschaltet. -
Seite 19: Hinweis Zur Eu-Konformitätserklärung
Hinweis zur EU-Konformitätserklärung Der Scanner CC200-SQ entspricht den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien: • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=3647 ...
