www.c leffi.com

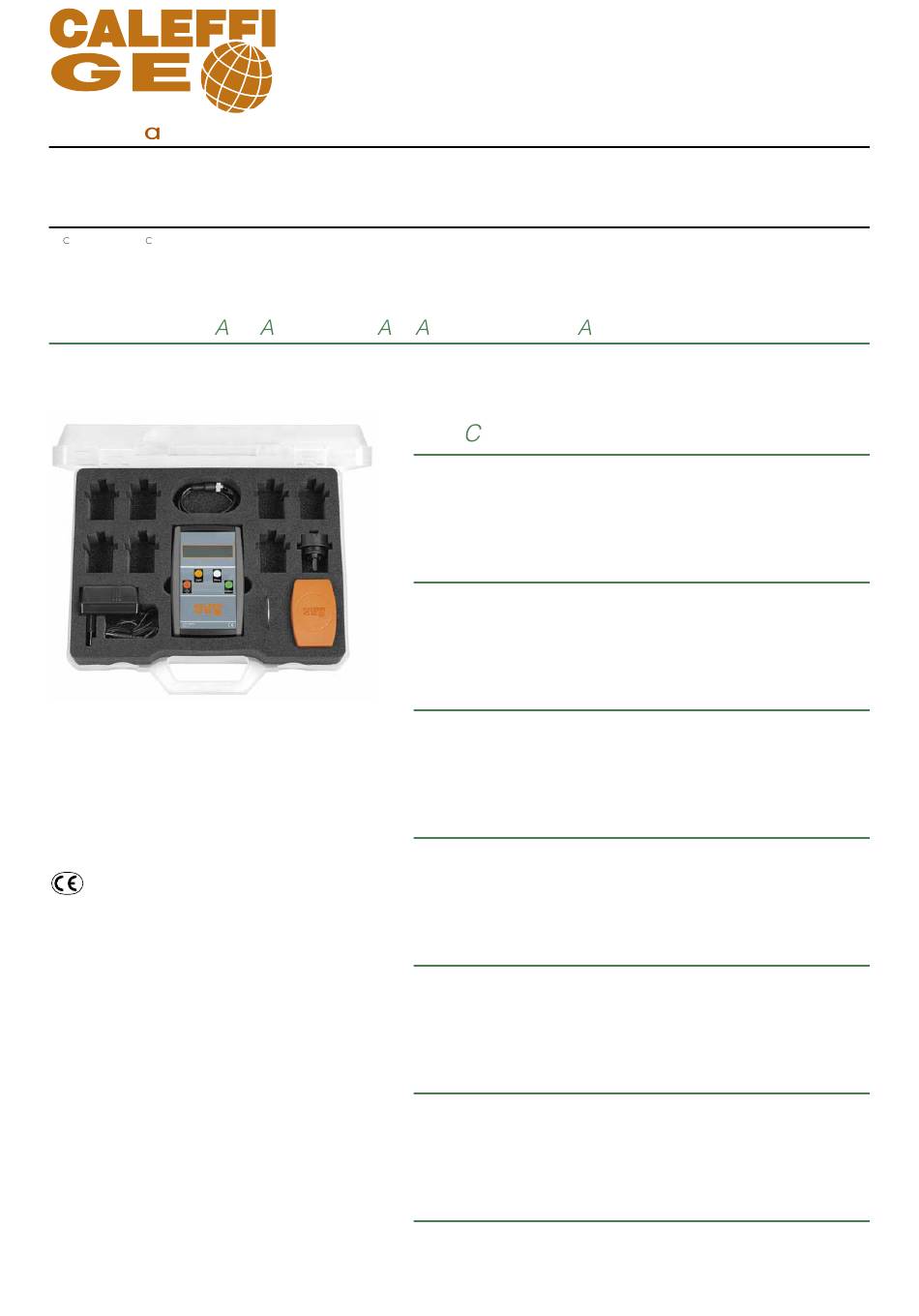

Misuratore elettronico di portata
per collegamento sensore ad effetto Vortex
©
opyright 2011
alef fi
M NU LE DI INST LL ZIONE E MESS IN SERVIZIO
Funzione
Il misuratore di portata consente di effettuare la
misura della portata istantanea all'interno di un
tubo: in particolare lo strumento è stato realizzato
per essere abbinato a sensori da inserire in
valvole a sfera Caleffi.
I sensori abbinati al misuratore utilizzano un
effetto chiamato "Coda dei vortici di von
Kàrmàn", grazie al quale è possibile determinare
la velocità media del fluido circolante. Lo
strumento di misura possiede le informazioni
relative alla superficie di passaggio del fluido e i
fattori di conversione: in tale modo è possibile
ricavare il valore della portata istantanea.
Il
dispositivo
possiede
ergonomica anti scivolo ed è stato concepito per
essere semplice da utilizzare e configurare.
INDI E
Funzione
Avvertenze
Gamma prodotti
Composizione confezione
Caratteristiche tecniche
Interfaccia utente
Accensione e misura
Navigazione dei menu e configurazione dello strumento
Carica batterie
Consigli per l'utilizzo
Impostazioni utente
un'impugnatura
1
88163.01
Serie 130
1
2
3
4
5
6
Verwandte Anleitungen für Caleffi 130 Serie
Inhaltszusammenfassung für Caleffi 130 Serie
-
Seite 13: Inhaltsverzeichnis
Elektronischer Durchflussmesser 88163.01DE für Anschluss an Sonde mit Wirbel-Effekt Serie 130 © Copyright 2011 Calef fi ANLEITUNG FÜR INSTALLATION UND INBETRIEBNAHME INHALT Funktion Hinweis Produktübersicht Lieferumfang Technische Eigenschaften Benutzeroberfläche Einschaltung und Messung Menünavigation und Gerätekonfiguration Batterieladegerät Funktion Der Durchflussmesser ermöglicht die Messung des momentanen Durchflusses in einem Rohr: Das Gerät ist speziell für die Kombination mit in... -
Seite 14: Elektronischer Durchflussmesser Für Anschluss An Sonde Mit Wirbel-Effekt
- Ausschließlich zugelassene Caleffi Sonden verwenden. - Messgerät oder Sonde nicht öffnen: Bei einer Manipulation erlischt die Garantie automatisch und der einwandfreie Betrieb des Produkts könnte beeinträchtigt werden. Darüber hinaus haftet Caleffi nicht für etwaige Betriebsstörungen oder direkte bzw. indirekte Schäden infolge Benutzung des Geräts. -
Seite 15: Technische Eigenschaften
Technische Eigenschaften Abmessungen Durchflussmesser Display: alphanumerisch mit weißer Hinterbeleuchtung Min. Durchflussmenge: 300 l/h Max. Durchflussmenge: 1400 l/h Max. Messfehler: ±10% Verwendbare Maßeinheiten: l/h, l/min, GPM Messflüssigkeiten: Wasser, Glykollösungen bis 50% Gewicht: 220 g Versorgung: Innenbatterie 9V NiMH Batterieladegerät Light Menu Versorgungsspannung: 230V~ 50Hz Leistungsaufnahme (MAX.):... -
Seite 16: Menünavigation Und Gerätekonfiguration
○ > Wasser/Water - 30% Glykol - 50% Glykol LIQUIDO/LIQUID ● EXIT Messmodus EXIT MENÜ VERSION MENU’ ● CALEFFI S.p.a ● Messmodus VERSION I° 001 CALEFFI S.p.a ○ I° 001 SW 0/10 HW 0/10 Reset CALEFFI S.p.a ● Messmodus EXIT SW 0/10 HW 0/10 ○... -
Seite 17: Hinweise Zur Benutzung
Hinweise zur Benutzung 5. Das Gerät einschalten und auf Messmodus schalten. Einige Sekunden warten, bis sich der Durchfluss im Kreis Vor der Messung sollte die Geräteeinstellung überprüft stabilisiert hat und die ggf. in der Anlage enthaltene Luft werden, hierbei besonders auf den Typ des verwendeten ausgeströmt ist. - Seite 18 Name: Ort: Datum: Firma: Installateur: Verantwortlicher: Rufnummer: Anlage: Typ: Leistung: Anlagen- Durchfluss: Daten Sommertemperaturen: Wintertemperaturen: Flüssigmedium / % Durchfluss Kreis 1: Durchfluss Kreis 2: Durchfluss Kreis 3: Verteiler- Durchfluss Kreis 4: Daten Durchfluss Kreis 5: Durchfluss Kreis 6: Durchfluss Kreis 7: Durchfluss Kreis 8: Anmerkungen:...
