DIELEN VARIOMASS LC Montage- Und Betriebsanleitung
Verwandte Anleitungen für DIELEN VARIOMASS LC
Inhaltszusammenfassung für DIELEN VARIOMASS LC

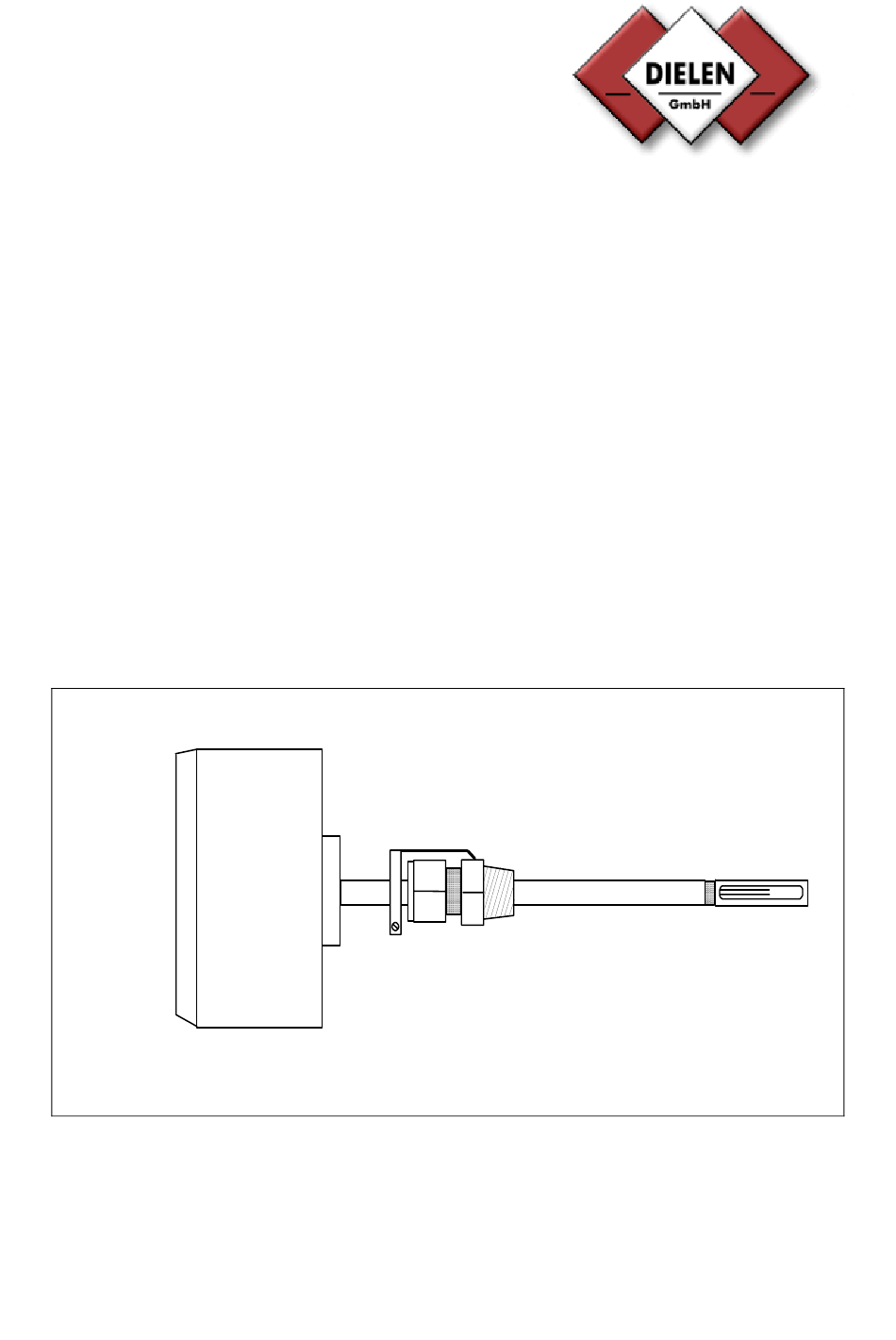

- Seite 1 Montage- und Betriebsanleitung _______________________________________________________________________ Druckluftbilanzierungssystem VARIOMASS LC Version: 02/10a...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 0. Einleitung ......................3 1. Technische Daten ..................... 3 1.1 Elektronik ...................... 3 1.2 Sensor ......................4 2. Montage ......................5 2.1 Überprüfung der Sensorlänge ............... 5 2.2 Platzierung des Sensors ................6 2.3 Einbau des Sensors ..................9 3. -
Seite 3: Einleitung
0. Einleitung Diese Betriebsanleitung gilt für alle VARIOMASS LC IN-LINE Sensoren für Rohrnennweiten von 1/2" (12 mm) bis 2" (50 mm) und alle VARIOMASS LC Einpunkt-Eintauch-Sensoren für Rohrnennweiten von DN 65 bis DN 500. Zum Lieferumfang gehören standardmäßig: Der Sensor mit integrierter Auswerteelektronik und bei den Einpunkt-Eintauch Sensoren zusätzlich eine Klemmringverschraubung mit angeschweißter Spannmuffe oder eine herausziehbare Sonden-... -
Seite 4: Sensor
1.2. Sensor Die Einpunkt-Eintauch-Sensoren können nach Tabelle 1.1 entsprechend der möglichen Mess- bereiche in Abhängigkeit von der Rohrnennweite eingesetzt werden. Modell Rohrnennweite max. Messbereich: min. Messbereich: erster Messwert: DN 65 0 - 900 Nm³/h 0 - 90 Nm³/h 1 Nm³/h DN 80 0 - 1.400 Nm³/h 0 - 140 Nm³/h... -
Seite 5: Montage
2. Montage 2.1 Überprüfung der Sensorlänge 2.1.1 Einpunkt-Eintauch Sensoren Die Länge des Sensorstabes "L" eines Einpunkt-Eintauch-Sensors wurde so gewählt, dass sich das Durchflussfenster mindestens bis zur Mitte des Prozessrohres eintauchen lässt. 65 mm Durchflussfenster Abb. 1a) Abmessungen der Einpunkt-Eintauchfühler Die Sensorstablänge "L" ist standardmäßig für Rohrnennweiten von DN 65 bis DN 300 ca. 300 mm und für DN 65 bis DN 500 ca. -
Seite 6: Platzierung Des Sensors
Gewinde N Abb. 1b) Abmessungen der In-Line Sensoren 2.2 Platzierung des Sensors 2.2 1 Platzierung des Sensors ohne Strömungsgleichrichter Die genaue Ausrichtung und Platzierung des Messgerätes in der Strömung ist von entscheidender Bedeutung für die Erzielung korrekter Durchflusswerte. Eine freie, ungestörte gerade Messstrecke von 10 x D Einlauf- und 5 x D Auslaufstrecke sollte als Minimum zur Verfügung stehen (D = Rohrinnennennweite). - Seite 7 Messstrecke Strömung elektr. Stecker Sensorgehäuse Abb. 2a) Einpunkt-Eintauch Sensor: Messstrecke mit zwei 90°-Bögen Gesamte Messstrecke 1/3 Messstrecke 2/3 Messstrecke Einlauf 10 x D 5 x D Strömung FLOW Sensormessrohr mit Flansche Abb. 2b) In-Line Sensor: Messstrecke mit zwei 90°-Bögen Die Rohrleitungsführung (waagerecht oder senkrecht) ist für das Messsystem ohne Bedeutung. Bei Einpunkt-Eintauch Sensoren ist in einer waagerechten Rohrleitungsführung der seitliche oder der von oben eingetauchte Einbau zu empfehlen.
-
Seite 8: In-Line Sensor
2.2 2 Platzierung eines Sensors mit Strömungsgleichrichter 2.2.2.1 In-Line Sensor Eine freie, ungestörte gerade Messstrecke von mindestens 3 x D Einlauf- und 2 x D Auslauf- strecke sollte bei den In-Line Sensoren mit Strömungsgleichrichter zur Verfügung stehen (D = Rohrinnennennweite). Bei einer starken Strömungsverwirbelung im Einlaufbereich des Sensors durch Klappen, Regler oder Veränderung der Rohrnennweiten sollten mindestens 10 x D Einlauf- und 5 x D Auslauf- strecke bei den In-Line Sensoren mit Strömungsgleichrichtern zur Verfügung stehen. -
Seite 9: Einbau Der Einpunkt-Eintauch Sensoren
2.3. Einbau der Sensoren 2.3.1 Einbau der Einpunkt-Eintauch Sensoren 2.3.1.1 Anbringung der Anschweißmuffe An der Prozessleitung ist eine Anschweißmuffe mit ½" Innengewinde anzubringen. Die Länge der Anschweißmuffe "A" sollte zwischen 20 und 60 mm betragen. Der Lochinnendurchmesser an der Prozessleitung für die Anschweißmuffe sollte mindestens 15 mm betragen, um den Sensorstab (Außendurchmesser "d"... -
Seite 10: Ausrichtung Des Einpunkt-Eintauch Fühlers
Die Demontage der Klemmringverschraubung sollte aus Sicherheitsgründen bei druckloser Prozess- leitung erfolgen. 2.3.1.3 Ausrichtung des Einpunkt-Eintauch Fühlers Ein wichtiger Punkt bei der Ausrichtung der Edelstahlsensoren ist der, dass die Sensoren in gleicher Richtung angeströmt werden müssen, wie bei der Kalibrierung. Eine Abweichung dieser Anström- richtung kann die Genauigkeit der Druckluftmessung beeinträchtigen. - Seite 11 Verschraubung Anschweissmuffe b = 33 ca. 60 mm Di/2 "A" Sensorstablänge "L" Abb. 6 a) Ausrichtung des Durchflussfensters mit Klemmringverschraubung Die minimale Sensorstablänge (L ) errechnet sich für einen Sensor mit Klemmringverschraubung mit angeschweißter Spannmuffe wie folgt (s. Abb. 6a): L min = 20 mm + D i / 2 + A + 60 mm b = 33 Di/2...
-
Seite 12: Einbau Des In-Line Sensors
2.3.1.4 Hinweis zum Ausbau des Sensors: Der Ausbau des Sensors unter Druck bei Verwendung eines Kugelhahnes bedarf besonderer Vor- sicht. Der Sensorstab ist bei geöffneter Klemmringverschraubung und Spannmuffe mit Gegendruck bis hinter dem Kugelhahn herauszuziehen, bevor dieser geschlossen werden darf. Als Faustregel gilt: Erst wenn das Sensorstabfenster beim Herausziehen sichtbar ist, kann der Kugelhahn ge- schlossen werden. -
Seite 13: Elektrischer Anschluss
3. Elektrischer Anschluss Hinweis: Schäden, die durch Eindringen von Feuchtigkeit in das Elektronikgehäuse verursacht werden, fallen nicht unter die Produktgewährleistung. Um so wichtiger ist es, darauf zu achten, dass der Ge- häusedeckel immer dicht verschlossen ist und der 8-polige Gegenstecker mit O-Ring Dichtung fest aufgedreht ist, um die Schutzart IP 65 zu erreichen. -
Seite 14: Lcd Display
Messbereich (z. B.: 0 – 2000 Nm³/h). Eine Änderung des Analogaus- ganges kann mit der als Option erhältlichen Programmier Software WIN-LC durchgeführt werden. Abb. 9) VARIOMASS LC Elektronik Platine mit LCD Anzeige 3.4 Impulsausgang Der potentialfreie Impulsausgang kann softwaremäßig so ausgelegt werden, dass er mit den meisten Impulszählern reibungsfrei arbeiten kann. -
Seite 15: Usb Schnittstelle (Option)
LED (PULS) auf der Elektronikplatine auf (siehe Abb. 10 LED). 3.5. USB Schnittstelle (Option): Die serielle Schnittstelle (Option V) des VARIOMASS LC ist hier eine USB Schnittstelle und dient der Kommunikation zwischen der Auswerteelektronik des Messsystems und einem PC mit der Soft- ware WIN-LC. -
Seite 16: Inbetriebnahme
4. Inbetriebnahme Vor Inbetriebnahme sollten die folgenden Punkte überprüft werden: 1). Überprüfen, ob der Sensor richtig ausgerichtet ist. 2). Sicherstellen, dass der Prozessanschluss keine Undichtigkeit aufweist. 3). Prüfen, ob die Verdrahtung mit dem Anschlussplan übereinstimmt. 4). Überprüfen, ob die Versorgungsspannung 24 VDC beträgt und an den Anschlüssen Nr. -
Seite 17: Fehlersuche
Falls eine der 3 grünen LED für die Spannungsversorgung nicht leuchtet, muss das Gerät zur Reparatur eingesandt werden. Bei Fragen zur Fehlersuche wenden Sie sich bitte an die Firma DIELEN GmbH - Tel.: 02834-7575-0 oder Telefax: 02834-7575-10 oder per e-mail: info@dielen-gmbh.de. -
Seite 18: Modellnummer
6. Modellnummer: Durchflussrichtung R = Horizontal von rechts nach links L = Horizontal von links nach rechts O = Vertikal von oben nach unten U = vertikal von unten nach oben D = LCD Display Ausgangssignale: I 0 = Analog und Impulsausgang I V = zusätzlich USB + Software WIN-LC Prozessanschluß...
