FieldBee PowerSteer Installationshandbuch Seite 7

Anti-Rotation-Halterung (-
02)

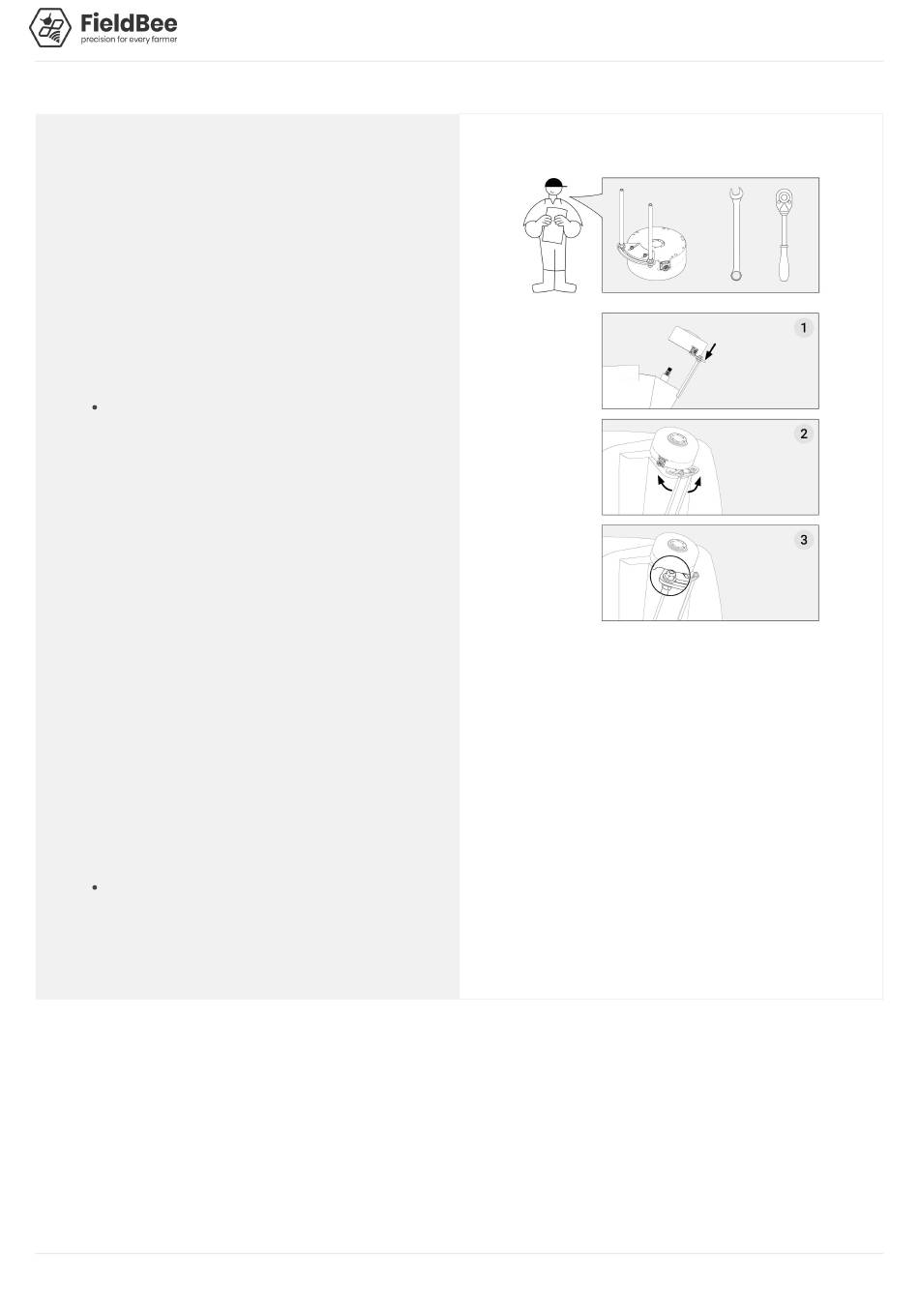

Motor an der Lenkwelle montieren
---
Benötigte Werkzeuge
Gabelschlüssel (Größe ist abhängig von
der Lenkwellenbreite).
Wie montiert man es?
1. Setzen Sie den Motor so auf die
Lenkwelle, dass die Anti-Rotation-Stifte
zum Sitz zeigen.
2. Drücken Sie fest auf den Motor, um
sicherzustellen, dass er fest auf der
Lenkwelle sitzt.
3. Setzen Sie die Mutter oben auf die
Lenkwelle und drehen Sie sie 3-4 Mal mit
den Händen.
4. Schrauben Sie die Mutter mit dem
Gabelschlüssel fest auf die Lenkwelle.
Tipp
Sie können die übermäßige Länge des
Stifts für eine bequemere Verwendung
kürzen.
Motor und Anti-Rotation-Halterung zusammenbauen - Übersicht
