FieldBee PowerSteer Installationshandbuch Seite 4

Anti-Rotation-Halterung (-
01)
Wie montiert man es?
1. Nehmen Sie das C-förmige Metallrohr mit
Faden und schaufeln Sie es auf die
Lenkwellenstange etwa 5 Zentimeter
unter dem Ende der Lenkwelle.
2. Setzen Sie den Metallstabilisator mit
einem Gewinde auf die beiden Enden des
C-förmigen Metallrohre.
3. Setzen Sie die 2 Sechskantmuttern mit
verlängerten Kanten auf die beiden
Enden des C-förmigen Metallrohrs mit
Gewinde.
4. Legen Sie die 2 Unterlegscheiben mit
verlängerten Kanten auf die beiden
Enden des C-förmigen Metallrohrs mit
Gewinde.
5. Schaufeln Sie die L-förmige Metallecke
auf die beiden Enden des C-förmigen
Metallrohre mit einem Gewinde, so dass
das längere Ende in einer vertikalen
Position ist.
6. Setzen Sie die 2 Zahnscheiben auf die
beiden Enden des C-förmigen Metallrohrs
mit Gewinde.
7. Setzen Sie die 2 Sechskantmuttern M8
Unterlegscheiben auf die beiden Enden
des C-förmigen Metallrohrs mit Gewinde.
8. Verwenden Sie den Gabelschlüssel Größe
13, um die Sechskantmuttern fest an der
L-förmigen Metallecke zu verschrauben.
9. Platzieren Sie den Motor auf der
Lenkwelle.
10. Bewegen Sie die L-förmige Metallecke
nach oben, sodass sie die Unterseite des
Motors berührt.
11. Bewegen Sie den Motor so, dass die
Schraubenlöcher direkt mit den Kanälen
der L-förmigen Metallecke
übereinstimmen.
DE PowerSteer Installationshandbuch

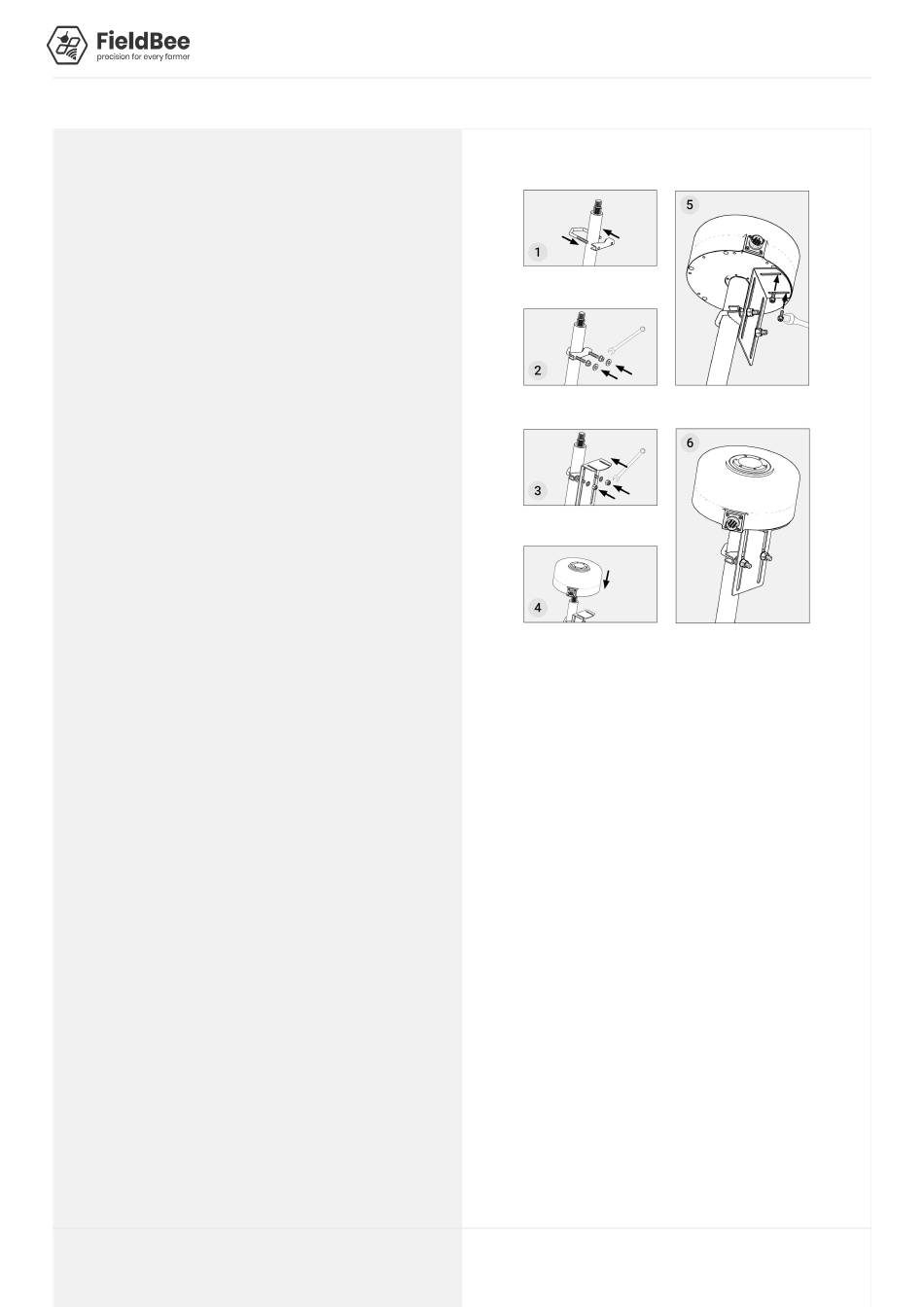

Motor und Anti-Rotation-Halterung zusammenbauen - Übersicht
