3B SCIENTIFIC PHYSICS 1017333 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Mikrosekundenzähler (230 V, 50/60 Hz) 1017333
Mikrosekundenzähler (115 V, 50/60 Hz) 1017334
Bedienungsanleitung
01/14 SD/ALF
1. Sicherheitshinweise
Der Mikrosekundenzähler entspricht den Si-
cherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte nach DIN EN
61010 Teil 1. Er ist für den Betrieb in trockenen
Räumen vorgesehen, die für elektrische Be-
triebsmittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Gerätes gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn das
Gerät unsachgemäß bedient oder unachtsam
behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr möglich ist (z.B. bei sichtba-
ren Schäden), ist das Gerät unverzüglich außer
Betrieb zu setzen.
•
Gerät nur in trockenen Räumen benutzen.
•
Nur mit dem mitgelieferten Steckernetzgerät
in Betrieb nehmen.
•
Maximale Eingangsspannung von 10 V für
Start und Stopp nicht überschreiten.

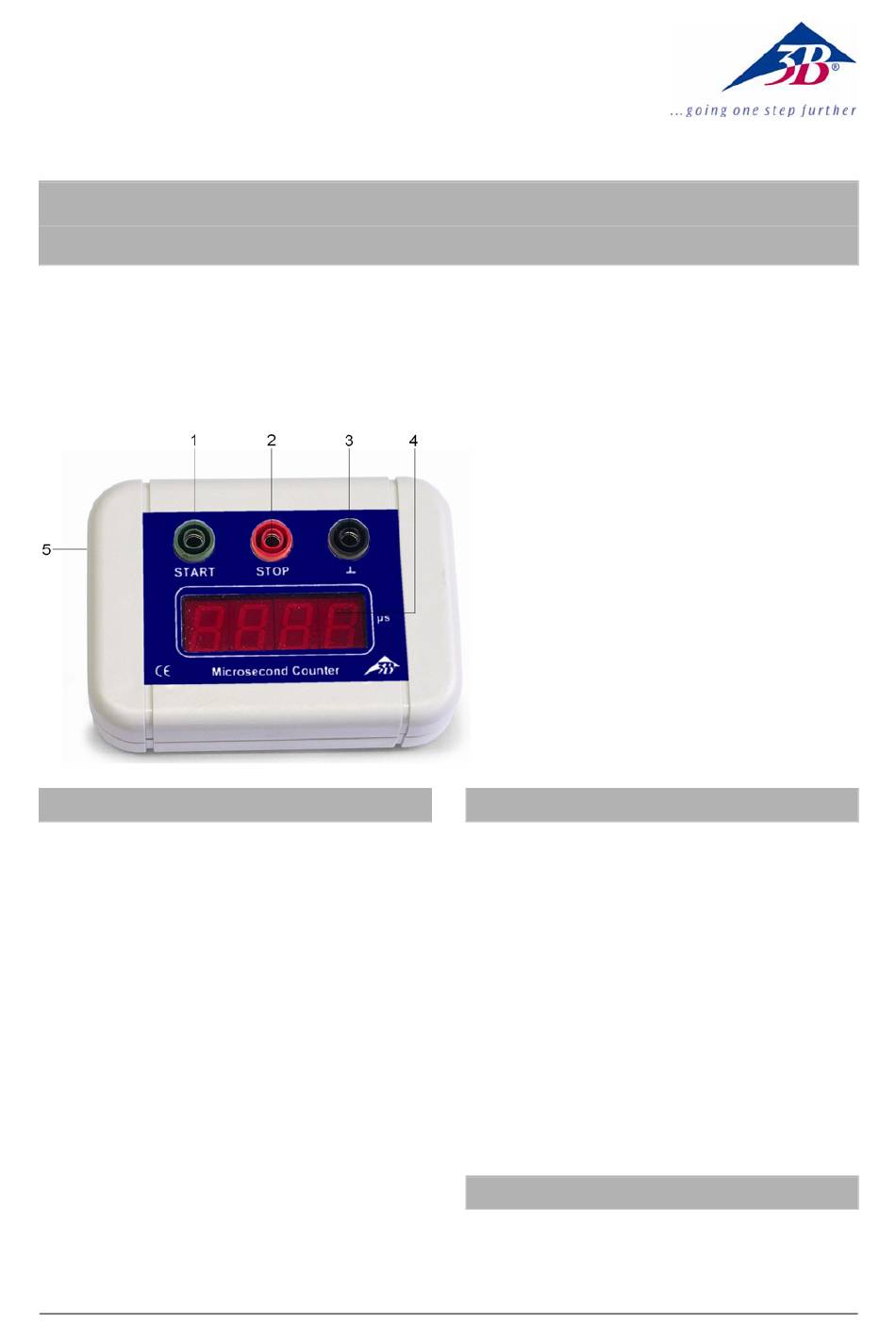

1
2
3
4
5
2. Beschreibung
Der Mikrosekundenzähler ist ein kompakter Zäh-
ler zur Zeitmessung im Mikrosekundenbereich.
Er ist besonders gut geeignet für Messungen in
Verbindung mit dem Kundt´schen Rohr und der
Mikrofonbox.
Der Zählvorgang wird mit dem Start-Eingang
gestartet und mit dem Stopp-Eingang gestoppt.
Die Nullstellung erfolgt automatisch bei erneu-
tem Start. Beide Eingänge reagieren auf eine
steigende Flanke und sind intern mit Pull-Up
Widerständen versehen.
Der Mikrosekundenzähler 1017334 ist für eine
Netzspannung von 115 V (+/- 10%) ausgelegt,
1017333 für 230 V (+/-10%)
3. Lieferumfang
1 Zähler
1 Steckernetzgerät
1 Bedienungsanleitung
1
4-mm Buchse „Start"
4-mm Buchse „Stopp"
4-mm Buchse „Masse"
4-stelliges Display
Stromversorgungsbuchse
