Arcom RUNNER - PLUS Bedienungsanleitung Seite 38

Funktionen
Überwachung:
Überträgt alle 12- 14 min. seinen Status zur
Zentrale.
Alarm:
Bei Auslösung des PIR Detektors.
Batterie:
Überträgt Batterie Status bei Abfall der
Batterie Spannung unter 2,4 V.
Sabotage:
Bei Öffnung des Gehäuses
APS:
Automatic Power Saver, überträgt
aufgenommene Bewegungen im
Mindestabstand von 2 Minuten um die
Batterie zu schonen.
Installation des Melders

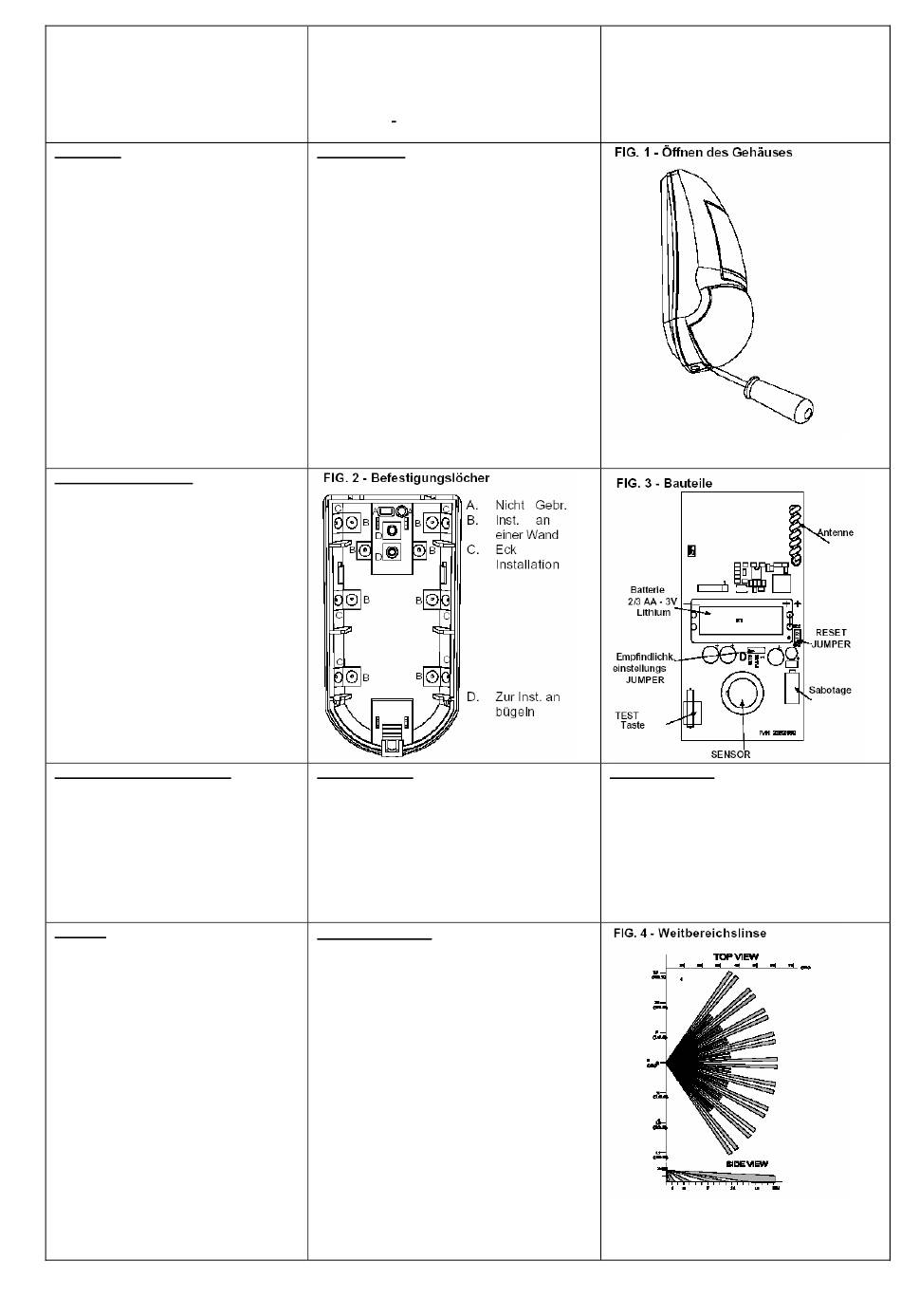

1) Benutzen Sie zum Öffnen des
Gehäuses einen flachen
Schraubendreher wie auf Fig. 1
zu sehen.
2) Entfernen sie die Platine
3) Durchbohren Sie die
gewünschten Löcher für die
Installation des Gehäuses Fig. 2
4) Schrauben Sie den Melder an der
Gewünschten Wand an
5) Installieren Sie die Platine
6) Vor dem Einsetzen der Batterie
Brücken Sie kurz die Pins am
Reset Jumper Fig. 3
7) Batterie einsetzen
8)
Gehäuse schließen
Einstellen der Empfindlichkeit
•
Position 1 = Normal
•
Position 2 = Auto
(Unempfindlich)
1 = Normale Anforderungen
2 = Unempfindlich gegen kl. Tiere, starke
Temperaturschwankungen
Testtaste
Die Testtaste wird benutzt um den Walktest
Modus und den Übertragungstest zu
aktivieren.
Walk Test
Beim Drücken der Testtaste für weniger als
1 Sekunde wird der Walk Test Modus für
eine Minute aktiviert, hierbei findet keine
Übertragung statt, die Detektion wird nur
anhand der LED angezeigt.
Alarm Übertragungstest
Beim Drücken der Testtaste für 2 Sekunden
wird der Alarm Übertragungsmodus aktiviert
hierbei werden 11 Meldungen innerhalb 1
Minute zur Zentrale übertragen.
Bewegungsmelder wird ausgelöst, wenn
ein Mensch oder ein Tier durch seinen
Überwachungsbereich geht. Der FW-
P200 sendet dann ein Alarmsignal zum
Empfänger.
Installationsort
Orte die Sie meiden sollten:
•
Frontal zu grellem Sonnenlicht
•
Orte mit extrem
Temperaturschwankungen
•
Extrem Windige Gegenden
•
Installation an Metallwänden
•
Nicht auf Heizkörper richten
•
Nicht direkt auf Fenster richten (große
Temperaturschwankungen durch
Sonneneinstrahlungen).
Melder anlernen
Das Anlernen der Melder geschieht mit dem
Sabotagekontakt, nähere Informationen zum
anlernen finden Sie in der Bedienungsanleitung
ihrer Zentrale.
Technische Daten
Protokoll FreeWave
Modulation FSK
Frequenz 868 MHz
Identifikation 24 bit
Übertragungen Alarm, Sabotage,
Überwachung,
Batterie, Test
Überwachungsfenster 12 ~ 14 min.
Aufnahme Dual Element PIR
Erfassungsgeschwindigkeit 0,3 ~ 1,5 m/sek.
Linsen Typ Vieleck Hartlinse
Bereichserfassung 105° 18m*18m
Empfindlichkeit Einstellbar Jumper
Reichweite Bis zu 1 km Freies
Feld
Batterie Lithium 3V xxx123
2/3AA
Stromverbrauch Power Saving APS
~10 μA
Standby
~16 mA
Betrieb
Testmodus LED, Walk Test,
Alarm Test
Temperaturbereich -10°C - +50°C
Abmessung 137 * 70 * 53mm
Gewicht 120 gr.
Seite- 38 -
Bei Betätigen der Test Taste für 2
Sekunden werden im Abstand von 6
Sekunden insgesamt 11 Meldungen an
die Zentrale abgesetzt.
Bereichserfassung
Maximale Entfernung: 18m
Radius: 105°
Zonen Insg.: 52
Davon:
•
18 Langstrecke
•
16 Mittelstrecke
•
10 Kurzstrecke
•
6 Nahstrecke
