Arcom RUNNER - PLUS Bedienungsanleitung Seite 23

Ausgänge:
12V Ausgänge
Die 12V Ausgänge sind gegen Kurzschluss durch eine thermische Sicherung gesichert. Die Ausgänge
sind mit 12V und 0V (oder POS & NEG am Bedienteil-Bus) gekennzeichnet. Diese Ausgänge
können zur Versorgung von Sirene, Bewegungsmeldern oder externer Geräte verwendet werden. Die
Gesamtbelastung der Ausgänge darf 500 mA nicht überschreiten.
Die Zentrale verfügt über insgesamt 4 Ausgänge, wobei Ausgang 1 für die interne Piezo-Sirene
genutzt wird. Die Ausgänge können frei programmiert werden.
Ausgang 1&2:
Ausgang 3&4:
Anmerkung:
Relais Ausgang:

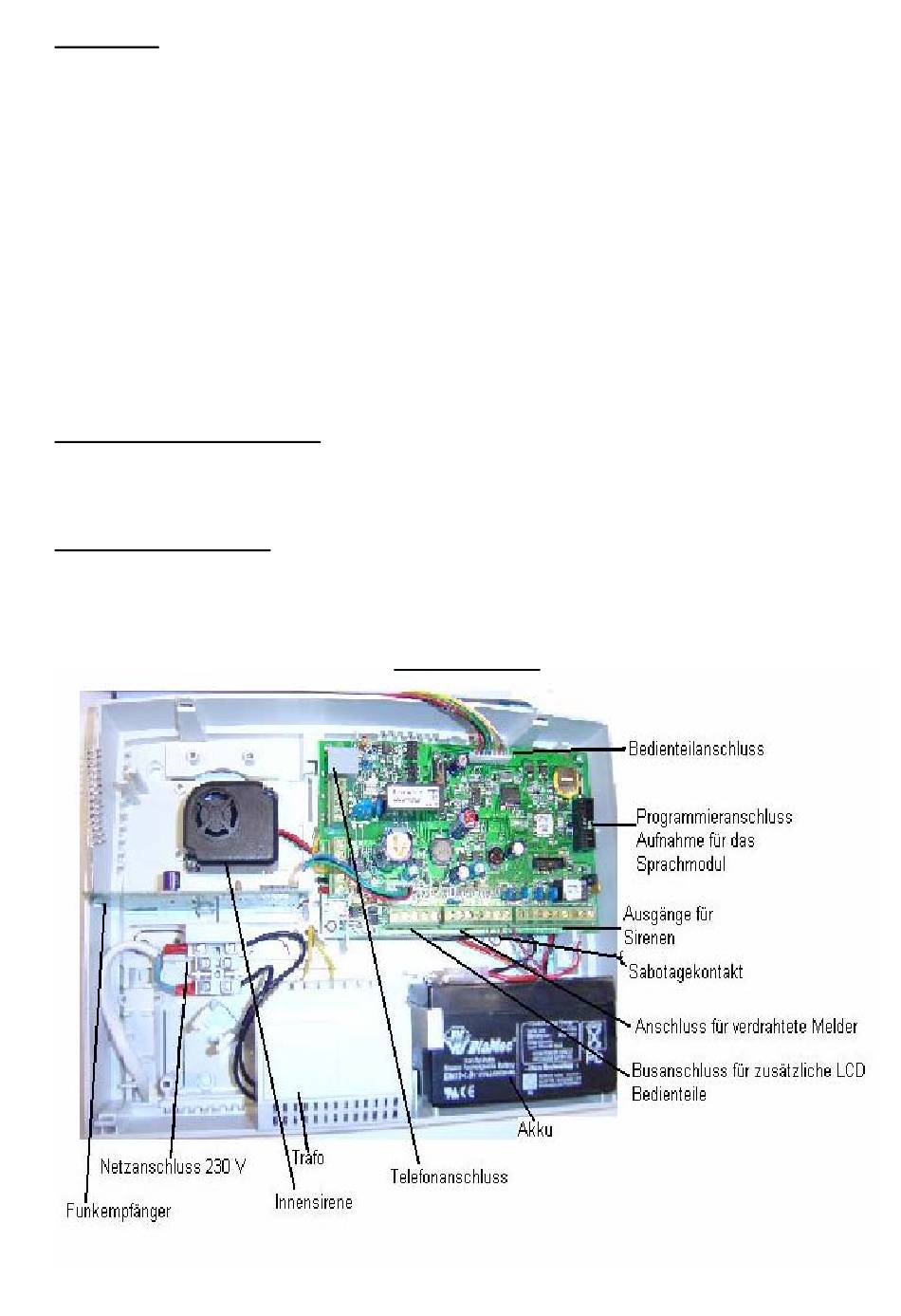

Bedienteil (keypad) Anschluss:
Markiert mit POS, NEG, CLK & DAT zum Anschalten von weiteren externen Bedienteilen, oder
Relais Karten.
Programmier Anschluss:
Dieser Anschluss dient zur Verbindung mit einem seriellen RS232 Datenkabel sowie zur Aufnahme
des Sprachmoduls.
Dieser Anschluss dient der direkten Verbindung mit dem PC für Upload/Download Software.
Frei programmierbar, schaltet bis zu 1 A bei 12V
Frei programmierbar, schaltet bis zu 500mA bei 12V.
Mehr als 500mA bei Ausgang 3&4 kann diese beschädigen.
Der Relais Ausgang ist wie Output 4 mit einem zusätzlichen einpoligen
Wechselkontakt. Maximale Belastung 1A , 24 V DC
Alarmzentrale
Seite- 23 -
