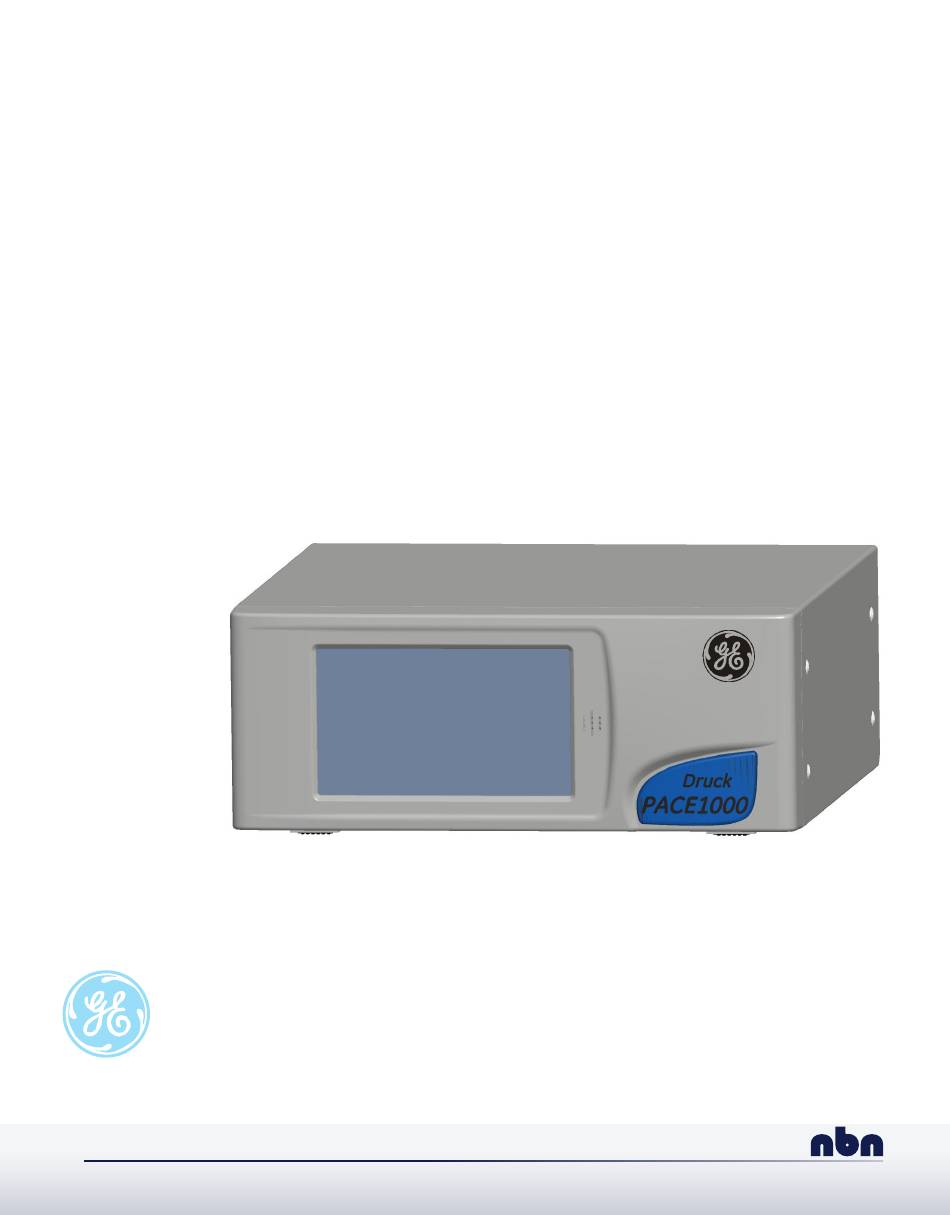

- Seite 1 Measurement & Control PACE Druckanzeigen Gerät zur automatischen Druckkalibrierung Bedienungsanleitung K0470 (German) nbn Austria GmbH...
- Seite 2 © The General Electric Company. Alle Rechte vorbehalten...
- Seite 3 Einführung Dieses Handbuch enthält die Installations- und Betriebsanleitung für die Druckanzeige PACE. Sicherheit Der Hersteller hat dieses Gerät so konstruiert, dass sein Betrieb sicher ist, wenn es gemäß den in diesem Handbuch beschriebenen Verfahren eingesetzt wird. Dieses Gerät darf nur für den in diesem Handbuch angegebenen Zweck verwendet werden;...
- Seite 4 Allgemeine technische Daten Anzeige LCD: Farbdisplay mit Touchscreen Betriebstemperatur 10 °C bis 50 °C (50 °F bis 122 °F) Lagertemperatur -20 °C bis 70 °C (-4 °F bis 158 °F) Schutzart IP20 (EN 60529) Feuchtigkeit (Betrieb) 5 bis 95 % relative Feuchtigkeit, nicht kondensierend Vibrationen MIL-PRF-28800 Typ 2, Klasse 5, Typ E/F Aufstellhöhe...
- Seite 5 Hertz SELV Schutzkleinspannung Indicated Airspeed (angezeigte Fluggeschwindigkeit) Datenübertragung IDOS Intelligent Digital Output Sensor (GE-Produkt) usw. Und so weiter IEEE (Institute of Electrical and Electronic Engineers)- IEEE 488 Standard 488 (für programmierbare Geräte mit digitaler Prüfling Schnittstelle) Kilogramm Volt Knoten z. B.
- Seite 6 Druckeinheiten und Umrechungsfaktoren Druckeinheiten Faktor (hPa) Druckeinheiten Faktor (hPa) O bei 20 °C mbar 0,978903642 O bei 20 °C 1000,0 97,8903642 0,01 0,0980665 Pa (N/m kg/m 980,665 kg/cm 10,0 torr 1,333223684 10000,0 1013,25 mmHg bei 0 °C 1,333223874 68,94757293 cmHg bei 0 °C 13,33223874 0,4788025898 lb/ft...
- Seite 7 INHALTSVERZEICHNIS Kapitel Überschrift Seite Beschreibung Einleitung Installation Verpackung Verpacken für Lagerung und Transport Vorbereitung zur Inbetriebnahme Anschließen des Geräts Montagesätze Elektrische Anschlüsse 2-10 BETRIEB Vorbereitung Schritte beim Einschalten Messmodus Betrieb und Verfahrensbeispiele Optionen für Global Setup Supervisor-Setup Gerätestatus WARTUNG Einleitung Sichtprüfung Reinigung K0470 Ausgabe Nr.
- Seite 8 Test Kalibrierung TESTS UND FEHLERSUCHE Einleitung Standardfunktionstest Fehlersuche Autorisierte Servicevertretungen REFERENZ UND SPEZIFIKATION Hinweise zur Installation Referenzanschluss Symbole. Measure Setup Status Global Setup Supervisor-Setup Kalibrierung 6-12 Spezifikation 6-12 6.10 Optionen 6-13 6.11 Installationsausrüstung und Zusatzgeräte 6-15 6.12 Verfahren für Waren-/Materialrücksendungen 6-16 6.13 Verpackungsverfahren...
- Seite 9 Touchscreen können in den Messmodi Optionen ausgewählt und Einstellungen festgelegt werden. Das Gerät kann dezentral über Kommunikationsschnittstellen bedient werden. Abbildung 1-1 Gesamtansicht PACE1000 Die elektrischen und Druckeingangsanschlüsse befinden sich an der Rückseite des Geräts. Die elektrischen Anschlüsse umfassen einen Anschluss für die Stromversorgung, serielle und parallele Kommunikationsschnittstellen, Druckanschlüsse und Anschlüsse für Zusatzgeräte.
- Seite 10 1 Beschreibung Die verfügbaren Optionen für das PACE1000 finden Sie im Datenblatt. („Referenz und Informationen und Hinweise zur Anwendung finden Sie unter Spezifikation“, Kapitel 6 oder auf) www.ge-mc.com. K0470 Ausgabe Nr. 3 1 - 2...
- Seite 11 Druckanzeige PACE1000 Bedienungsanleitung Installation Verpackung Prüfen Sie den Inhalt der PACE1000-Verpackung anhand der folgenden Liste: Verpackungsliste - PACE1000 Druckanzeige PACE1000. Adapter, Netzteil (Bestellnr. 191-370). iii) Bedienungsanleitung und Sicherheitshinweise sowie eine CD mit der kompletten Dokumentations-Suite. Kalibrierzertifikat. Verpacken für Lagerung oder Transport Wenn Sie das Gerät lagern oder zur Kalibrierung bzw.
- Seite 12 2 Installation Anschließen des Geräts WARNHINWEISE SCHALTEN SIE VOR DEM ANSCHLIESSEN ODER TRENNEN DER DRUCKLEITUNGEN DEN VERSORGUNGSDRUCK AB UND LASSEN SIE VORSICHTIG DEN DRUCK AUS DEN LEITUNGEN AB. GEHEN SIE VORSICHTIG VOR. VERWENDEN SIE NUR GERÄTE MIT DEM RICHTIGEN NENNDRUCK. UNTERSUCHEN SIE ALLE ARMATUREN UND GERÄTE AUF BESCHÄDIGUNGEN, BEVOR SIE DRUCK BEAUFSCHLAGEN.
- Seite 13 Druckanzeige PACE1000 Bedienungsanleitung 1) G 1/8-Anschluss 2) Verbunddichtung Abbildung 2-2: Pneumatikanschlüsse Installation Das Gerät wird an den Prüfling angeschlossen. Eingangsdruck und Ausrüstung Der Druck darf das 1,25-fache des Skalenendwerts bzw. den an der Rückwand des Geräts angegebenen maximalen Arbeitsdruck nicht übersteigen.
- Seite 14 2 Installation Anschlussmethode G1/8 Empfohlene Methode G1/8 G1/8 Verbunddichtung Verbunddichtung Adapter IO-SNUBBER-1 IO-DIFFUSER-1 IO-ADAPT- -Stecker zu UNF-Buchse IO-ADAPT- AUTOC -Stecker zu Autoklav IO-ADAPT-G IO-ADAPT-AN4 -Stecker zu G -Buchse -Stecker zu AN4 IO-ADAPT- -Stecker zu NPT-Buchse IO-ADAPT-AN6 -Stecker zu AN6 IO-ADAPT-BARB -Stecker zu Hose IO-ADAPT-...
- Seite 15 Druckanzeige PACE1000 Bedienungsanleitung Hydraulikdruck WARNHINWEISE HYDRAULIKFLÜSSIGKEIT IST GESUNDHEITSSCHÄDLICH. BEACHTEN SIE DIE GELTENDEN GESUNDHEITS- UND SICHERHEITSVORSCHRIFTEN. VERWENDEN SIE GEEIGNETE SCHUTZSCHRANKEN UND EINEN AUGENSCHUTZ. UNTERSUCHEN SIE VOR DER DRUCKBEAUFSCHLAGUNG ALLE ARMATUREN UND GERÄTE AUF SCHÄDEN UND VERGEWISSERN SIE SICH, DASS ALLE GERÄTE AUF DEN RICHTIGEN NENNDRUCK EINGESTELLT SIND.
- Seite 16 2 Installation Installation Das Gerät wird an den Prüfling angeschlossen. Eingangsdruck und Ausrüstung Der Druck darf das 1,25-fache des Skalenendwerts bzw. den an der Rückwand des Geräts angegebenen maximalen Arbeitsdruck nicht übersteigen. Um das Gerät vor Überdruck zu schützen, muss eine geeignete Schutzvorrichtung (wie ein Begrenzungsventil oder eine Berstscheibe) vorgesehen werden, die den Druck unter dem maximalen Arbeitsdruck hält.
- Seite 17 Druckanzeige PACE1000 Bedienungsanleitung Hydraulikanschlüsse Anschluss G 1/8 Eingang G 1/8 Referenz Hinweis: Druckanschlüsse >210 bar sind 9/16” 18UNF Außengewinde zu Autoklav. Schalten Sie vor dem Anschließen oder Trennen der Geräte die Stromversorgung aus. Verwenden Sie für alle Druckanschlüsse eine geeignete Dichtung.
- Seite 18 2 Installation Montagesätze Option für Gestellmontage (Abbildung 2-5) An der Rückseite des Gerätes muss ausreichend Platz für alle Kabel und Leitungen vorhanden sein. Die Länge der Kabel und Leitungen muss so bemessen sein, dass das Gerät aus- und wiedereingebaut werden kann. Der Kühlluftstrom des Gerätes darf nicht beeinträchtigt werden. Sorgen Sie vor allem bei hohen Umgebungstemperaturen für eine ungehinderte Luftzirkulation durch das Gestell und um das Gerät herum.
- Seite 19 Druckanzeige PACE1000 Bedienungsanleitung Platzieren Sie das Gerät auf den Zapfen*. Fixieren Sie das Gerät im Gestell mit zwei Schrauben und den mitgelieferten Unterlegscheiben. Entfernen Sie die zwei Zapfen* und bringen Sie stattdessen die zwei restlichen Schrauben und die mitgelieferten Unterlegscheiben an.
- Seite 20 2 Installation Elektrische Anschlüsse WARNUNG TRENNEN SIE DIE NETZVERSORGUNG, BEVOR SIE ELEKTRISCHE ANSCHLÜSSE AN DER RÜCKWAND VORNEHMEN. Achtung Verwenden Sie ausschließlich den mit dem Gerät gelieferten Netzadapter (Bestellnr. 191-370). Die Verwendung anderer Netzadapter kann zu Überhitzung und Brandgefahr führen. Anschließen der Netzversorgung (Abbildung 2-7) Stellen Sie vor dem Gebrauch sicher, dass der mit dem Gerät gelieferte SELV-Netzadapter (SELV - Safety Extra Low Voltage, Schutzkleinspannung) verwendet wird (Bestellnr.
- Seite 21 Druckanzeige PACE1000 Bedienungsanleitung Kommunikationsanschlüsse Schließen Sie die benötigten Stecker an die Kommunikationsanschlüsse auf der Rückseite an und fixieren Sie diese gegebenenfalls mit den unverlierbaren Schrauben. Hinweis: Beim Einschalten werden die RS232- und die IEEE 488-Schnittstelle aktiviert. Stellen Sie die erforderlichen Parameter im Menü Supervisor Setup/Communications ein (siehe Abschnitt 3.6).
- Seite 22 2 Installation Gerät Steuerleitung Computer/Drucker Steckertyp Funktion des Stecker Richtung des RS232- Geräts Signals Terminologie 25-poliger 9-poliger 9-poliger D-Stecker D-Stecker D-Stecker Pin-Nr. Pin-Nr . Pin-Nr. RxD (I/P) TxD (O/P) ERDUNG ERDUNG CTS (I/P) RTS (O/P) RLSD Intern auf High- Potential Nicht angeschlossen Intern auf...
- Seite 23 IEEE 488-Schnittstelle Die Schnittstelle erfüllt die Anforderungen der IEEE 488-Norm. Die IEEE 488-Parallelschnittstelle dient zum Anschluss eines Computers/Controllers an ein oder mehrere PACE1000-Geräte und andere Geräte. Über einen Hochgeschwindigkeits-Datenbus können bis zu 30 Geräte an den Computer/Controller angeschlossen werden. Hinweis: Die Länge der einzelnen IEEE 488-Kabel darf 3 Meter nicht überschreiten, um die EMV- Anforderungen zu erfüllen (siehe Datenblatt).
- Seite 24 2 Installation Abbildung 2-8: IEEE 488-Anschluss K0470 Ausgabe Nr. 3 2 - 14...
- Seite 25 Druckanzeige PACE1000 Bedienungsanleitung Betrieb Dieser Abschnitt enthält Kurzanleitungen für alle verfügbaren Funktionen und das Menü Setup. Vorbereitung Stellen Sie sicher, dass die elektrischen Kabel und die Druckleitungen den Installationsanforderungen entsprechen (siehe Kapitel Bevor die das Gerät verwenden, führen Sie folgende Schritte aus: Führen Sie, falls erforderlich, die Wartungsarbeiten durch...
- Seite 26 3 Bedienung Messmodus Aufteilung des Touchscreens Aktivierte Zero-Taste (vor Starten der Nullsequenz das 1 Druckmesswert Funktionen System entlüften) 4 Funktionsbereich 5 Statusbereich 6 Aktueller Druckbereich Symbole auf dem Display Tara aktiviert Messung des Filterdrucks Prozentsatz Ethernet nicht angeschlossen Differenz der Referenzhöhe Ethernet angeschlossen (Korrektur des Gaskopfes) K0470 Ausgabe Nr.
- Seite 27 Druckanzeige PACE1000 Bedienungsanleitung Menü Measure Setup Measure set-up - Aktueller Druckwert auf Null, Offset Pressure zero wird für den aktuellen Bereich gespeichert. Range - Ermöglicht die Auswahl von verfügbaren Druckbereichen. Filter pressure reading Process Tare Peak Task - Wählen Sie aus der Liste der Units verfügbaren Druckmessereinheiten.
- Seite 28 3 Bedienung Betrieb und Verfahrensbeispiele Einführung Vor dem Einsatz muss das Gerät an die vorgesehenen Strom- und Druckversorgungen angeschlossen werden (siehe „Installation“, Kapitel 2 Wenn Sie das Gerät auf ON (EIN) schalten, erscheinen auf dem Display der Druckmessmodus und der Task, der vor dem Ausschalten des Geräts aktiviert war. Messmodus Das Gerät arbeitet als präziser Druckmesser und zeigt den am Ausgang gemessenen Druck an.
- Seite 29 Druckanzeige PACE1000 Bedienungsanleitung Option Leckprüfung Dieser Task misst die Leckrate während der Druckhaltezeit der Messung. Zu Beginn des Tests misst das Gerät den Testdruck des Verbrauchersystems. Das Gerät zeichnet dann die Druckänderung während der Druckhaltezeit der Messung auf. Nach Beendigung des Tests zeigt das Display die Ergebnisse der Leckrate entweder pro Sekunde oder pro Minute für die im Measure Setup aktuell ausgewählten Druckeinheiten an.
- Seite 30 3 Bedienung 3.5 Optionen für Global Setup Die Optionen für Global Setup bieten Zugriff auf die Einstellungen für den Messmodus und den Regelmodus. Über dieses Menü kann man sich anhand eines PINs Zugang zum Supervisor Setup und zur Kalibrierung verschaffen. Wenn das Global Setup gewählt wird, werden auf dem Touchscreen verfügbare Optionen angezeigt: Supervisor Set-up, Calibration, Save/Recall User Set-up und Display.
- Seite 31 Druckanzeige PACE1000 Bedienungsanleitung Supervisor Setup Über die ESC-Taste werden die Einstellungen Supervisor gespeichert und wieder das „Global Setup“ eingestellt. - Geben Sie ihren vierstelligen Code ein (0268). Enable/disable high pressure Alarms Enable/disable low pressure IEEE 488 RS232 Communications Ethernet Enable/...
- Seite 32 3 Bedienung Gerätestatus Das Menü Control Setup bietet Zugriff auf den Status des Geräts: Über die ESC-Taste werden die Einstellungen Status gespeichert und wieder das „Measure Setup“ („Messungs-Setup“) oder „Control Setup“ („Regel Setup“) eingestellt. Instrument Instrument Main code Instrument OS Build Software installed Instrument Boot ROM Analogue O/P Main Code...
- Seite 33 Druckanzeige PACE1000 Bedienungsanleitung Software In Software-Historie im Status-Menü wird eine schreibgeschützte Information zu der aktuell im Gerät installierten Software angezeigt. Software history Instrument Main Code - Schreibge- schützt Instrument OS Build - Schreibgeschützt - Schreibgeschützt Instrument Boot ROM Beispiel Zusätzliche Auswahl für Optionen aktiviert: Analogue (Analog) usw.
- Seite 34 3 Bedienung Leerseite K0470 Ausgabe Nr. 3 3 - 10...
- Seite 35 Sichtprüfung Überprüfen Sie das Gerät wie folgt auf sichtbare Schäden und Verschmutzung: Geräteäußeres Netzadapter Angeschlossene Geräte Beschädigte Teile müssen ersetzt werden (wenden Sie sich an den GE-Service). Reinigung siehe Abschnitt 4.3. Reinigung Achtung Verwenden Sie keine Lösungsmittel zur Reinigung. Reinigen Sie die Frontplatte mit einem feuchten, flusenfreien Tuch und einem milden Reinigungsmittel.
- Seite 36 4 Wartung Leerseite K0470 Ausgabe Nr. 3 4 - 2...
- Seite 37 Funktionsbereitschaft des Gerätes überwacht. Wenn das Gerät eingeschaltet wird, führt das System einen Selbsttest durch. Standardfunktionstest Das folgende Verfahren zeigt, ob das Gerät einsatzbereit ist, und prüft die Funktionen des PACE1000. Verfahren Achtung Lassen Sie stets den Druck ab, bevor Sie Druckgeräte vom Auslassanschluss trennen.
- Seite 38 5 Tests und Fehlersuche Leerseite K0470 Ausgabe Nr. 3 5 - 2...
- Seite 39 Druckanzeige PACE1000 Bedienungsanleitung Referenz und Spezifikation Installationsanweisungen Für die Druckanzeige PACE1000 ist ein Anschlusssatz erforderlich. Eine Ausnahme ist der Referenzanschluss, der eine Bezugsgröße zum Luftdruck für die Messsensoren und barometrischen Sensoren liefert. Dichte und Typ des Gases haben keine Auswirkungen auf die Genauigkeit der Druckmessung, sofern der Prüfling auf der gleichen Höhe wie die Anzeige ist oder die Gaskopfkorrektur richtig...
- Seite 40 Der Druckgeber der barometrischen Referenzoption misst den Luftdruck über den Referenzanschluss. Falls aktiviert, MUSS der Anschluss zur Umgebung geöffnet sein. Der Referenzanschluss sollte für genaue Niederdruckmessungen aktiv verwendet werden (Option Druckanschluss). Das Gerät misst den Druck relativ zum Druck am Referenzanschluss.
- Seite 41 Druckanzeige PACE1000 Bedienungsanleitung Symbole Die folgenden Symbole kommen bei den Geräten der PACE-Reihe zum Einsatz (einige Symbole werden nur bei bestimmten PACE-Geräten verwendet). Symbole in den Setup-Menüs Symbol Funktion Symbol Funktion Symbol Funktion Aktiv Aero-Setup Aeronautisch Fluggesch- Alarm Höhenbereich windigkeitsbereich...
- Seite 42 Referenz und Spezifikation Symbol Funktion Symbol Funktion Symbol Funktion Anzeige Divider Fehler Ethernet nicht Abbruch Ethernet angeschlossen Ethernet Ausrufezeihen Fehlerhistorie angeschlossen Druck am Gaskopf Messmodus Global Setup Go-to-ground Hardware-Build Start Timeout bei IEEE 488 Informationen Stillstand Innerhalb der Zuverlässigkeit Gerät Grenzen des Gerätes Aliasname für Gerät...
- Seite 43 Druckanzeige PACE1000 Bedienungsanleitung Symbol Funktion Symbol Funktion Symbol Funktion Erneuter Versuch Schruppen RS232 Werkseinstellungen Einstellungen 2 Ausführen speichern abspeichern Werkseinstellungen Benutzereinstellung Benutzereinstellung speichern speichern/abrufen speichern Bildschirmmodus Bildschirmschoner SCM-Filter Sollwert SCM Null Bereich wählen deaktivieren/ aktivieren Grenzen des Höhere Niedrigere Sollwerts...
- Seite 44 Während des Einsatzes kann der Drucksensor des Gerätes kleine, durch Zeit- und Temperaturänderungen verursachte Nullpunktverlagerungen anzeigen. Eine regelmäßige Nulleinstellung erhöht die Messgenauigkeit. Process (Verarbeitung) Wählt Anzeigeverarbeitungsfunktionen, mit denen der Messwert wie folgt geändert wird: Der Druck kann als Prozentsatz des Skalenendwerts oder als Prozentsatz eines festgelegten Messbereichs angezeigt werden. Filter: Der angezeigte Messwert kann mit einem benutzerdefinierten Tiefpassfilter gefiltert oder der Filter kann deaktiviert (Vorgabeeinstellung) werden.
- Seite 45 • Meldungen • Ethernet-Verbindung Kommunikation, IEEE 488 und RS232 standardmäßig konfiguriert. Weitere Kommunikationstypen sind optional - USB and Ethernet. Aktueller Setup - schreibgeschützte Daten. Support • Listet Kontaktinformationen für Unterstützung und Ratschläge auf. K0470 Ausgabe Nr. 3 6 - 7...
- Seite 46 Referenz und Spezifikation Global Setup Supervisor Setup PIN-geschütztes Menü (siehe „Supervisor Setup“, Abschnitt 6.7). Calibration (Kalibrierung) PIN-geschütztes Menü (siehe „Calibration Setup“, Abschnitt 6.8) Save/Recall User Setup (Benutzereinstellung speichern/abrufen) Save User Setup (Benutzereinstellung speichern) Recall User Setup (Benutzereinstellung abrufen) Display (Anzeige) Resolution (Auflösung) Backlight (Hintergrundbeleuchtung) Audio volume (Lautstärke)
- Seite 47 Jedes Gerät wird mit einer werkseitig eingestellten PIN-Nummer (0268) geliefert. Um den Schutz des Supervisor-Setup-Menüs weiterhin zu gewährleisten, sollte die PIN-Nummer so schnell wie möglich geändert werden. Alarms (Alarme) Es kann festgelegt werden, dass ein Alarm ausgelöst wird, wenn der Druck den festgelegten Höchstwert überschreitet bzw.
- Seite 48 Prüfling höher positioniert ist als die Referenzhöhe des PACE1000, geben Sie eine positive Höhenkorrektur ein. • wenn der Prüfling höher positioniert ist als die Referenzhöhe des PACE1000, geben Sie eine negative Höhenkorrektur ein. Lock Tasks (Tasks sperren) Individual tasks (Einzelne Tasks): Ermöglicht die Deaktivierung einer beliebigen Kombination von individuellen Tasks.
- Seite 49 Notieren Sie die neue PIN-Nummer und bewahren Sie sie an einem sicheren Ort auf. Sollte die neue PIN-Nummer verloren gehen, kann das Gerät nur von einem GE-Servicecenter auf die Standardeinstellungen zurückgesetzt werden. User defined units (Benutzerdefinierte Einheiten) Ermöglicht dem Benutzer, Einheiten festzulegen. Den auf dem Bildschirm angezeigten Optionen entsprechend können Sondereinheiten eingerichtet werden, indem ein Pascal-...
- Seite 50 Notieren Sie die neue PIN-Nummer und bewahren Sie sie an einem sicheren Ort auf. Sollte die neue PIN-Nummer verloren gehen, kann das Gerät nur von einem GE-Servicecenter auf die Standardeinstellungen zurückgesetzt werden. Technische Daten Siehe im Datenblatt zum PACE1000.
- Seite 51 Druckanzeige PACE1000 Bedienungsanleitung 6.10 Optionen Analogausgang-Option Die Analogausgang-Option bietet einen wählbaren Spannungs- oder Stromausgang. CONSULT HANDBOOK Wählt den ANALOGUE 1 ANALOGUE 2 analogen 22V to 26V 22V to 26V Ausgangsbereich aus. Analoge Anschlüsse Max. 30 V je nach Gehäuse. Nennspannungsausgang = 24 V...
- Seite 52 Referenz und Spezifikation Option für spannungsfreie Kontakte Die Option für spannungsfreie Kontakte bietet eine wählbare Relaiskontakt-Umschaltung je nach den auf dem PACE-Gerät festgelegten Bedingungen. CONSULT HANDBOOK VFC 1 VFC 2 22V to 26V 22V to 26V Jede Option bietet drei spannungsfreie Anschlüsse.
- Seite 53 Druckanzeige PACE1000 Bedienungsanleitung 6.11 Installationsausrüstung und Zusatzgeräte Siehe im Datenblatt zum PACE1000. K0470 Ausgabe Nr. 3 6 - 15...
- Seite 54 Rückverfolgbarkeitsanforderungen für die Kalibrierung • Betriebsbedingungen Sicherheitsmaßnahmen Sie müssen GE informieren, wenn das Produkt mit Gefahren- oder Giftstoffen in Berührung gekommen ist. Die COSHH-Referenzen oder (in den USA) die MSDS-Referenzen sowie die Sicherheitsmaßnahmen für die Handhabung des Produkts. Wichtiger Hinweis Die Wartung oder Kalibrierung des Produkts durch Unbefugte beeinträchtigt die Garantie...
- Seite 55 Druckanzeige PACE1000 Bedienungsanleitung 6.13 Verpackungsverfahren Das Gerät muss immer bei Null-/Umgebungsdruck verpackt werden. Schalten Sie die Spannungsversorgung zum Gerät ab und trennen Sie sie. Stellen Sie die Pneumatik- und Unterdruckversorgungen zum Gerät ab. Nehmen Sie das Gerät aus dem Gestell, damit die Rückwand zugänglich ist.
- Seite 56 Leerseite Aufgrund laufender Weiterentwicklungen sind Änderungen der Spezifikationen vorbehalten. Alle Angaben vorbehaltlich Satz- und Druckfehler. nbn Austria GmbH Riesstraße 146, 8010 Graz Tel. +43 316 40 28 05 | Fax +43 316 40 25 06 nbn @ nbn. at | www. nbn. at...
