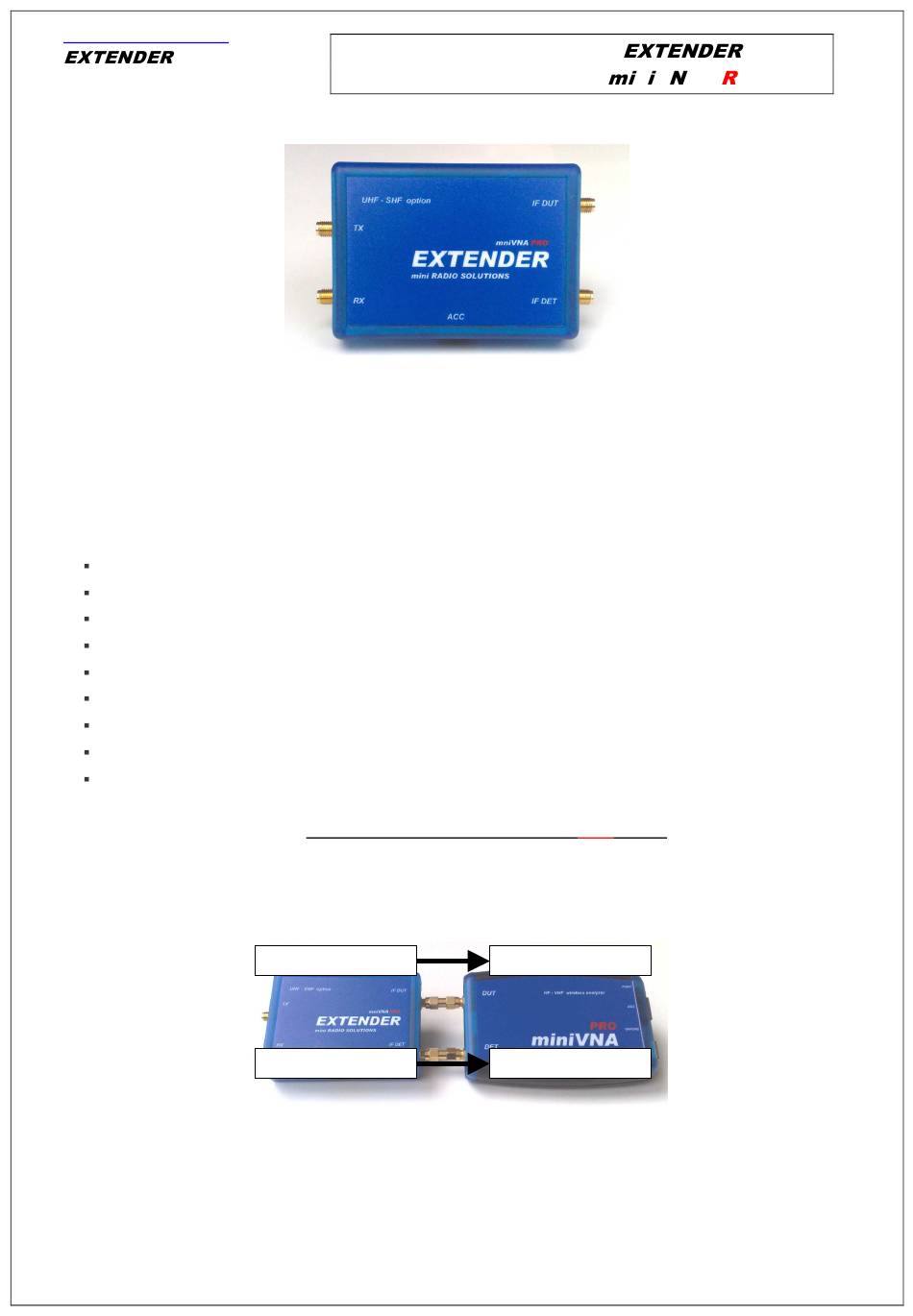

Mini Radio Solutions EXTENDER Kurzanleitung

www.miniradiosolutions.com
Der EXTENDER ist speziell für den mini-VNA
SMA Anschlüsse mit dem Gerät verbunden. Das Gerät wird direkt vom mini-VNA PRO aus dem Zubehör Anschluss über
ein gemeinsames CAT5-Kabel (mitgeliefert) mit Strom versorgt.
Jetzt können Sie das System bis 1,5 GHz nutzen.
Sie können die Messungen auch über BLUETOOTH übertragen, dadurch ist ein völlig abgesetzter Betrieb möglich. Die
Stromversorgung geschieht in diesem Fall durch die eingebaute Batterie des miniVNA
Technische Daten:
Frequenzbereich : 200-1500 MHz
Dynamikumfang : 60 dB @ 1 Ghz
Betriebsart : Reflektion und Senden S11-S21
Oberwellendämpfung : –35dbc
Richtkoppler : eingebaut
Kalibrierung : OPEN/LOAD/SHORT
Anschluss : SMA
Ausgangsleistung : –10 dbm (ca.)
Stromaufnahme : 150 mA
Bitte beachten!
Vor der Benutzung des EXTENDER müssen Sie die Firmware Ihres miniVNA
Bitte gehen Sie auf die Webseite
herunter (siehe 2.4)
Benutzung des EXTENDER:
1.
Schliessen Sie den EXTENDER an den miniVNA
2.
Verbinden Sie den "ACC" Anschluss des EXTENDER mit dem "ACC" Anschluss des miniVNA PRO:
3.
Laden Sie sich bitte die neueste Firmware von der Webseite
und installieren diese. Ab der Version 2.8.2 können Sie den EXTENDER nutzen.
Reference manual for
UHF- SHF Option for
PRO entwickelt worden und wird über die beiden mit IF DUT und IF DET
www.miniradiosolutions.com
EXTENDER IF DUT
EXTENDER IF DET
PRO updaten.
und laden sich das Firmwareupdate
PRO über die mitgelieferten SMA Adapter wie gezeigt an.
miniVNA PRO DUT
miniVNA PRO DET
www.miniradiosolutions.com

PRO
(SW Updates)
1
