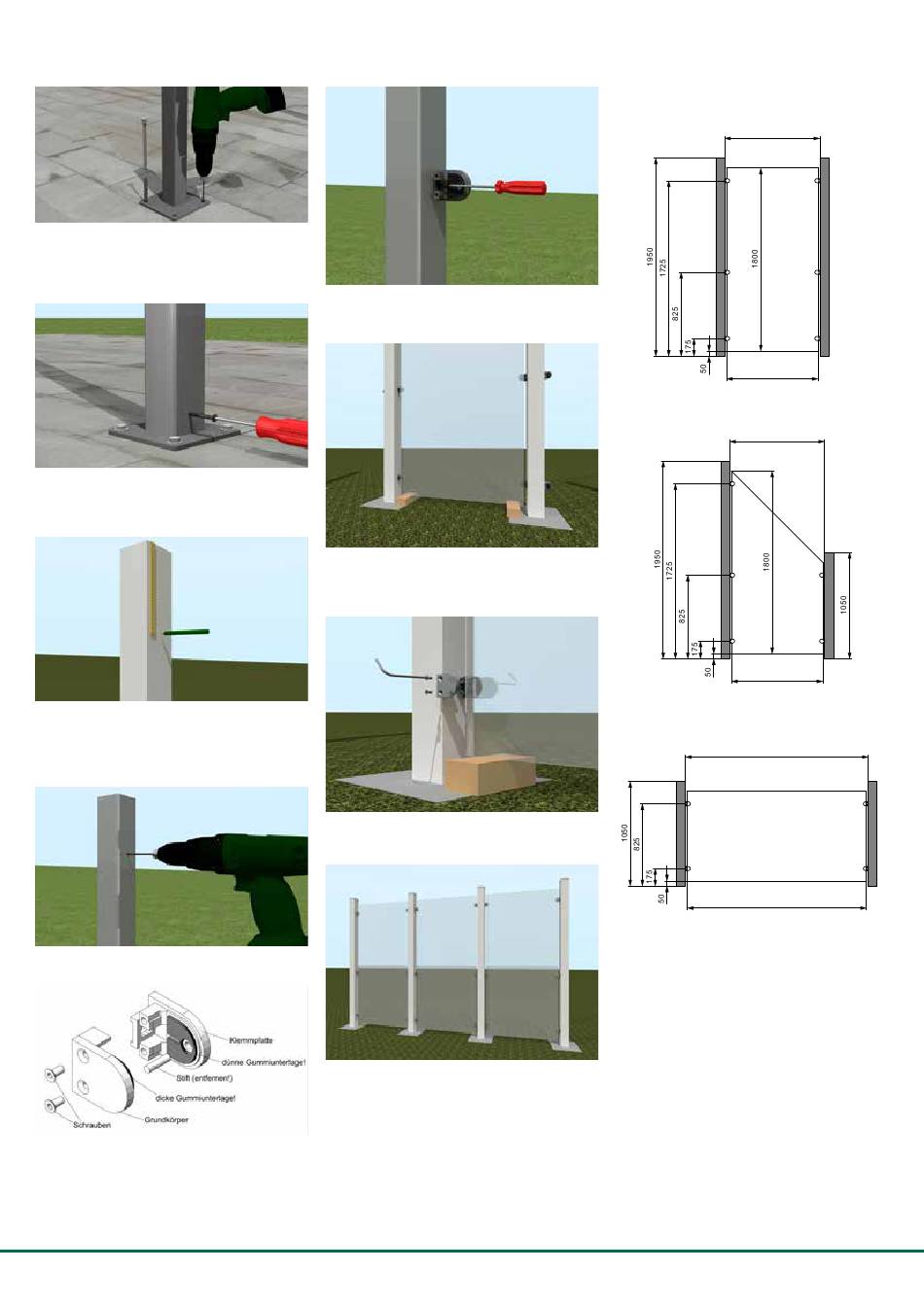

5) Alternativ können bei bauseits vorhandenem Betonfun-
dament oder Mauersockel Konsolen zum Aufschrauben
Verwendung finden. Diese werden vom Maß her identisch
wie beim Betonieren ausgerichtet und mit einer geeigneten
Schrauben-/Dübelkombination befestigt.
6) Die Pfosten anschließend über die Konsolen stecken und
mit zwei gegenüberliegenden Blechschrauben, die quer am
unteren Pfostenrand eingeschraubt werden, sichern. Löcher
vorbohren!
7) Mit einem Stift werden die Schraubenlöcher für die Edel-
stahlklemmbacken markiert. Die Montagehöhen sind der
Übersichtszeichnung der GroJaAmbiente Glaselemente zu
entnehmen. Achtung! Die hier angegebenen Höhen beziehen
sich auf die Mitte der Befestigungsbohrung der Klemmbacke!
8) Mit einem Metallbohrer an den Markierungen Löcher mit
einem Durchmesser von Ø 5,5 mm bohren.
Die Montagehöhen der Glasklemmböcke beziehen
sich auf die Mitte der Befestigungsbohrung!
9) Vor der Montage der Klemmbacken ist bei diesen der
Kunststoffstift zu entfernen. Weiterhin ist darauf zu achten,
das in den Grundkörper die „dicke" und in die Klemmplatte
die „dünne" Gummidichtung einzukleben ist (ungleiche Gum-
mistärken - siehe hierzu vorige Skizze)!
10) Die Klemmplatten mit den beiliegenden Linsen-Blech-
schrauben 6,3x22 mm aus Edelstahl mit einem Kreuzschlitz-
schraubendreher an den Pfosten befestigen!
11) Nach der Befestigung der Klemmplatten die Elemente
montieren. Hierzu links und rechts der Pfosten eine 50 mm
starke Holzunterlage unter das Element legen und dieses mit
der Wasserwaage ausrichten!
936
12) Die Befestigung und Klemmung der Glaselemente erfolgt
durch Aufschrauben des Grundkörpers mit je zwei Innens-
echskantschrauben SW4 auf die Klemmplatte.
900
Typ Senkrecht
13) Nach der Montage der Elemente werden nun noch die
Holzunterlagen entfernt und die Pfostenkappen aufgescho-
ben - Fertig!
Diese Aufbauanleitung wurde nach bestem Wissen erstellt.
Abweichungen und / oder Abänderungen der Konstruktion
geschehen auf eigene Gefahr und schließen eine evtl. spätere
Produkthaftung und / oder Gewährleistung aus.
