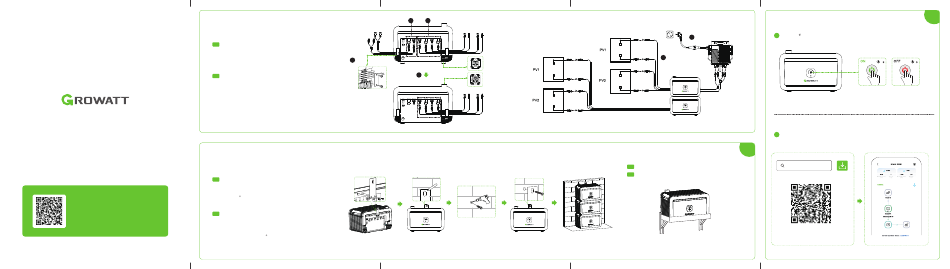

Growatt NOAH 2000 Schnellstartanleitung Seite 2

Application 3: NOAH 2000 (×2) +Solar Module (×4)
EN
1. Connect DC Output Cable to NOAH 2000.
2. Attach PV Input Extension Cable to NOAH 2000.
3. Secure all cables with Cable Locker (Torque 1.5N·m).
4. Stack 2 units together.
5. Connect micro-inverter to NOAH 2000, then plug into household socket.
6. Connect solar panels to NOAH 2000.
DE
1. Schließen Sie das DC-Ausgangskabel an NOAH 2000 an.
2. Verlängerungskabel für PV-Eingang an NOAH 2000 anschließen.
3. Sichern Sie alle Kabel mit einer Kabelsicherung (Drehmoment 1,5 Nm).
4. Die zwei Einheiten übereinander stapeln.
5. Mikro-Wechselrichter am NOAH 2000 anschließen und in die Steckdose
einstecken.
6. Schließen Sie die Solarmodule an das NOAH 2000 an.
Mounting Method
Method 1: Floor Installation
EN NOAH 2000 supports stacked installation, with a recommended maximum of 4 units.
Fix-bracket can be used to enhance stability as follows:
1. Install Fix-Bracket onto NOAH 2000 (Torque 1.5N·m).
2. Mark the wall after positioning NOAH 2000.
3. Drill holes ( 12*50mm) at the marked spots, and insert expansion plugs.
4. Secure NOAH 2000 to the wall (Torque 6.0 N·m).
5. The stacking should appear as shown in the illustration.
Scan the code to get more information.
DE
NOAH 2000 unterstützt eine Stapelinstallation, wobei eine maximale Anzahl von 4
Einheiten empfohlen wird.
Zur Erhöhung der Stabilität kann eine Halterung wie folgt verwendet werden:
1. Befestigen Sie die Halterung an NOAH 2000 (Drehmoment 1,5 Nm).
2. Nach der Positionierung von NOAH 2000 die Wand markieren.
3. An den markierten Stellen Löcher ( 12 * 50 mm) bohren und Spreizdübel
einschlagen. Spreizdübel einsetzen.
4. NOAH 2000 an der Wand befestigen (Drehmoment 6.0 Nm).
5. Die Stapelung sollte wie in der Abbildung aussehen.
044.PP0001700
1 2
To Micro Incerter To Solar Panel
3
4
To Solar Panel
5
6
1
02
Method 2: Wall-Hung Installation
EN NOAH 2000 supports Wall-Hung to minimize the use of balcony floor space.
DE NOAH 2000 eignet sich für die Wandmontage auf Balkonen, um so wenig
Bodenfläche wie nötig zu beanspruchen.
*This accessory Wall-Hung bracket is sold separately./
*Die Wandhalterung ist als Zubehör separat erhältlich.
03
How to Start
1
Power On/O
1 3
2
Connect ShinePhone APP
Download ShinePhone APP Monitor & Control
ShinePhone APP
Output: 160W
