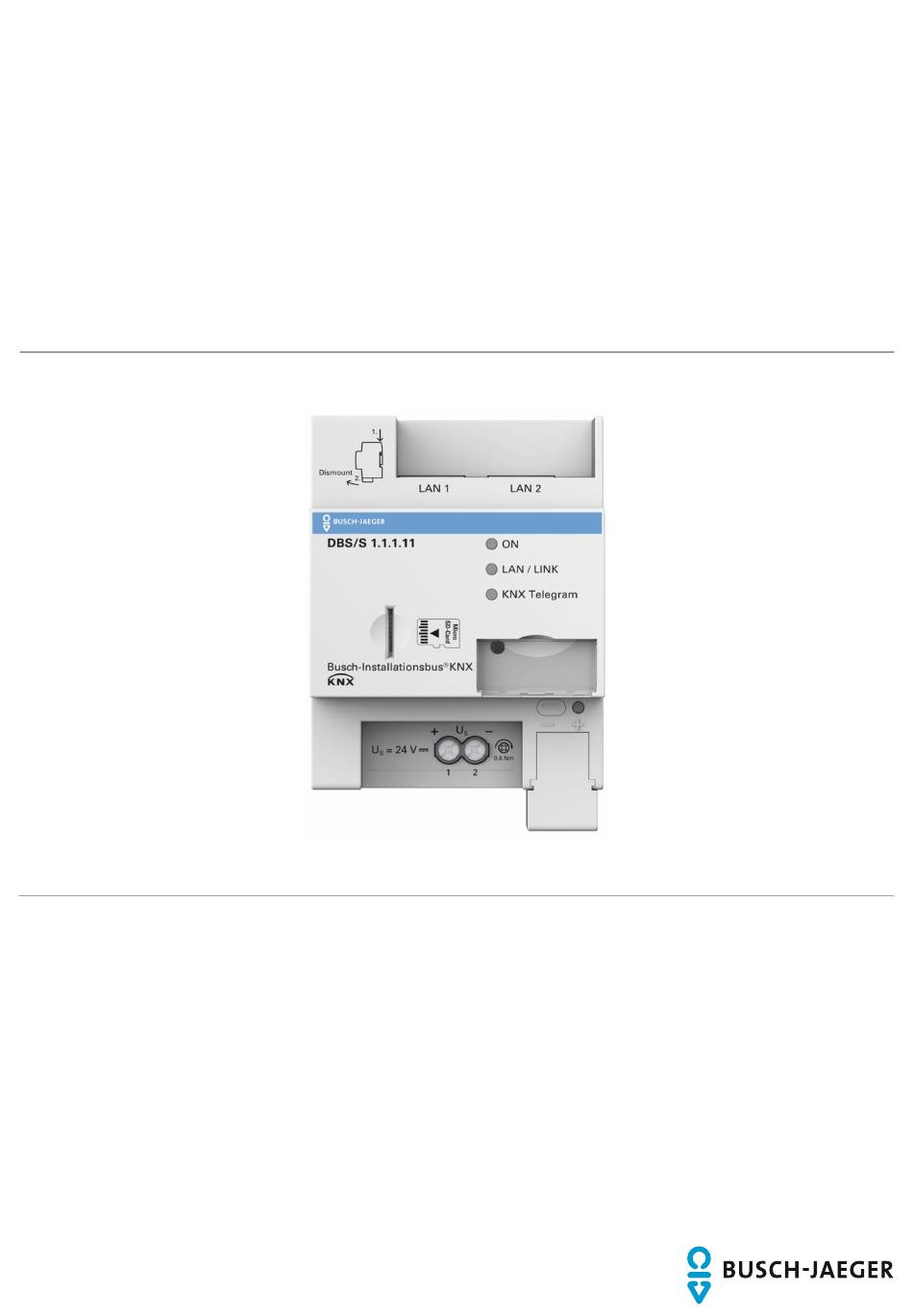

Seite 1 2CKA001373B9896 │ 23.08.2019 Produkthandbuch Busch-Installationsbus ® IoT Dashboard Server DBS/S 1.1.1.11...
Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ..........................7 Sicherheit ..............................8 Bestimmungsgemäßer Gebrauch ....................9 Bestimmungswidriger Gebrauch ..................... 9 Zielgruppe / Qualifikation des Personals ..................10 Sicherheitshinweise ........................10 Hinweise zum Umweltschutz ........................
Seite 3 Inhaltsverzeichnis 8.5.8 Projekt synchronisieren ........................41 8.5.9 Sicherheitseinstellungen des Busch-Installationsbus ® KNX IoT Dashboard Server .....43 8.5.10 Projekt hochladen ...........................44 8.5.11 Projekteinstellungen ........................47 8.5.12 Symbolbibliothek ..........................63 8.5.13 Softwareinfo ............................65 8.5.14 ...
Seite 4 Inhaltsverzeichnis Control „Anzeige“ ........................141 9.9.1 Parameter ............................ 141 9.9.2 Datenpunkte ..........................147 9.10 Control „Remoteszene“ ....................... 148 9.10.1 Parameter ............................ 148 9.10.2 Datenpunkte ..........................150 9.11 Control „Kalenderansicht“ ......................151 ...
Seite 5 Inhaltsverzeichnis 9.25.2 Datenpunkte ..........................242 9.26 Control „Bild“ ..........................243 9.26.1 Parameter ............................ 243 9.27 Bearbeitung der Controls ......................245 9.27.1 Control hinzufügen ........................245 9.27.2 Control kopieren und positionieren ..................... 245 ...
Seite 6 Inhaltsverzeichnis Update ..............................346 11.1 Firmwareaktualisierung ....................... 346 Rechtliche Informationen ........................348 12.1 Endbenutzer-Lizenzvereinbarung ....................348 ® 12.1.1 Lizenztext Busch-Installationsbus KNX IoT Dashboard Tool ........... 348 Wartung ..............................368 ...
Seite 7 Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie dieses Handbuch aufmerksam durch und befolgen Sie die aufgeführten Hinweise. So vermeiden Sie Personen- und Sachschäden und gewährleisten einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit.
Seite 8 Sicherheit Sicherheit Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut und betriebssicher. Es wurde geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung.
Seite 9 Sicherheit Bestimmungsgemäßer Gebrauch Der IoT Dashboard Server ist ein modulares Reiheneinbaugerät (REG) im Pro M-Design. Das Gerät ist für den Einbau in Installationsverteilern auf 35 mm Tragschienen vorgesehen. Die Vergabe der physikalischen KNX-Adresse kann über die Engineering Tool Software (ETS) erfolgen.
Seite 10 Sicherheit Zielgruppe / Qualifikation des Personals Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. Die Elektrofachkraft muss die in ihrem Land geltenden nationalen Vorschriften bezüglich Installation, Funktionsprüfung, Reparatur und Wartung von elektrischen Produkten beachten.
Seite 11 Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.
Seite 12 Produktbeschreibung Produktbeschreibung Abb. 1: Produktübersicht Der IoT Dashboard Server ist ein modulares Reiheneinbaugerät (REG) im Pro M-Design. Das Gerät ist für den Einbau in Installationsverteilern auf 35 mm Tragschienen vorgesehen. Es dient als Steuerungs- und Kommunikationsgerät und zur Darstellung und Bedienung der KNX- Standardfunktionen (siehe Kapitel 4.4.1 „Funktionsübersicht“...
Seite 13 Produktbeschreibung Lieferumfang Zum Lieferumfang gehört der IoT Dashboard Server. ® Die für die optionale Verbindung mit dem Busch-Installationsbus KNX benötigte 8 mm Busanschlussklemme für den KNX-Bus liegt bei. Zusätzlich benötigte Komponenten Netzteil für die 9 … 36 V DC (SELV) Versorgungsspannung U ■...
Seite 14 Produktbeschreibung Geräteübersicht Abb. 2: Geräteübersicht [1] Schildträger [2] Programmier-LED (rot) [3] Programmiertaste [4] Busanschlussklemme [5] Abdeckkappe [6] Versorgungsspannung U [7] Micro SD-Card Slot [8] LAN 1 Verbindung (10/100/1000 Base-T) [9] LAN 2 Verbindung (10/100 Base-T) [10] LED ON (grün) [11] LED LAN / Link (gelb) [12] LED KNX Telegram (gelb) [13] Taste Reset (hinter Schildträger)
Seite 15 Produktbeschreibung Funktionen 4.4.1 Funktionsübersicht Die folgenden Tabellen geben eine Übersicht über die verschiedenen Controls und Anwendungen des Geräts. Controls Schalter ■ Taster Wert für Schieberegler ■ Dimmer Schieberegler ■ Dimmer Dimmer Voreinstellungen ■ Schrittweiser Dimmer ■ Jalousie Schieberegler ■ Jalousie Jalousie Taster ■...
Seite 16 Produktbeschreibung Hinweis Für eine nähere Beschreibung der Controls, siehe Kapitel 10.2.3 „Variable Controls“ auf Seite 298. Anwendungen Zeitplan Konfiguration von z. B. Wochenschaltuhr, Jahreschaltuhr Alarme Konfiguration von Alarmmeldungen Trendansicht Statistische Angaben zu Systemvorgängen Szenen Zusammenfassen von einzelnen Aktionen zu einer Aktion. Zusammengefasste Aktionen werden in einer zuvor festgelegten Sequenz Reihenfolge gestartet.
Seite 17 Produktbeschreibung Nachfolgend werden Anwendungen aufgelistet, die zusätzlich kostenpflichtig erworben werden müssen. Anwendungen DALI-Manager DALI-Leuchten ansteuern und konfigurieren über die IoT Dashboard App. Tab.3: Übersicht kostenpflichtige Anwendungen Produkthandbuch 2CKA1373B9896 │17...
Seite 18 Produktbeschreibung 4.4.2 Funktionsbeschreibung Mittels des IoT Dashboard Server und der zugehörigen Software IoT Dashboard Tool können Parametereinstellungen an den Komponenten einer KNX-Anlage vorgenommen werden. Mit Hilfe der Benutzeroberfläche des IoT Dashboard kann via Computer, Tablet oder Smartphone die Anlage bedient werden. Die Integration des IoT Dashboard Server erfolgt unabhängig vom Hersteller der verwendeten KNX-Geräte.
Seite 19 Technische Daten Technische Daten Bezeichnung Wert Stromversorgung 9 … 36 V DC, Standard 24 V DC SELV (-10 % / +10 %) Leistungsaufnahme Gerät Max. 5 W Eingänge / Ausgänge Schraubklemme Eindrahtig: 0,5 … 2,5 mm² (2x 0,5 … 1,5 mm²) mit Kombikopf (PZ 1) Feindrahtig: 0,5 …...
Seite 20 Technische Daten Schutzart IP20 Luftdruck Atmosphäre bis 2.000 m Tab.4: Technische Daten Produkthandbuch 2CKA1373B9896 │20...
Seite 21 Technische Daten Maßbilder Abb. 3: Abmessungen des Geräts Alle Maße in Millimeter. Einbau in Installationsverteilern auf 35 mm Tragschienen. Produkthandbuch 2CKA1373B9896 │21...
Seite 22 Anschluss, Einbau / Montage Anschluss, Einbau / Montage Sicherheitshinweise Gefahr – Stromschlag durch Kurzschluss ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! –...
Seite 23 Anschluss, Einbau / Montage Vorbereitende Arbeitsschritte Hinweis Das Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Des Weiteren müssen auch für weitere Komponenten der Gebäudeautomatisierung entsprechende Kenntnisse vorhanden sein, falls diese im KNX-System verwendet werden sollen.
Seite 24 (inklusive Industrieausführung) montiert werden. Montieren Führen Sie zum Montieren des Gerätes die folgenden Schritte durch: – Rasten Sie das Reiheneinbaugerät auf die Hutschiene auf. Abb. 4: Montage auf Hutschienen Demontieren Führen Sie zum Demontieren des Gerätes die folgenden Schritte durch: –...
Seite 25 Anschluss, Einbau / Montage Elektrischer Anschluss 9 ... 36 V DC KNX-Bus Abb. 6: Elektrischer Anschluss Bezeichnung Funktion Die Verbindung zum KNX-Bus erfolgt über die mitgelieferten Busanschlussklemme Busanschlussklemmen. Die Versorgungsspannung U wird über ein externes SELV Netzteil Versorgungsspannung U geliefert.
Seite 26 Erstinbetriebnahme des Busch-Installationsbus® KNX IoT Dashboard Server ® Erstinbetriebnahme des Busch-Installationsbus KNX IoT Dashboard Server Nach erfolgreicher Montage und Installation erfolgt die Erstinbetriebnahme des IoT Dashboard Server. Nach dem Herstellen der Spannungsversorgung startet das Gerät automatisch. Voraussetzung für die Nutzung des IoT Dashboard Server ist eine funktionierende Netzwerkverbindung.
Seite 27 Erstinbetriebnahme des Busch-Installationsbus® KNX IoT Dashboard Server Im Browser-Fenster werden Schaltflächen ähnlich „Erweitert“ und „Unsicher weiter“ angezeigt, mit denen Sie die angezeigte Sicherheitswarnung umgehen und mit dem Laden der Website fortfahren können. Wenn Sie die Sicherheitswarnung dauerhaft umgehen möchten, müssen Sie für das Gerät auf Ihrem Computer eine Sicherheitsausnahme hinzufügen.
Seite 28 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool ® Inbetriebnahme über Busch-Installationsbus KNX IoT Dashboard Tool Über die Software IoT Dashboard können die Informationen aus dem Gebäude angezeigt werden. Über das IoT Dashboard kann eine Reihe ausgewählter Parameter eingestellt werden. Hauptsächlich erfolgt das Einstellen der Parameter jedoch über das IoT Dashboard Tool. Hinweis Die Vergabe der physikalischen KNX-Adresse kann über die Engineering Tool Software (ETS) erfolgen).
Seite 29 Die IoT Dashboard ETS App (etsapp-Datei, IoT Dashboard ETS App) für das IoT Dashboard Tool wird über die ETS installiert. Die App kann entweder über http://busch-jaeger-katalog.de oder über den My KNX-Zugang heruntergeladen werden. Abb. 9: Installation IoT Dashboard ETS App ...
Seite 30 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.2.2 Installation des Busch-Installationsbus ® KNX IoT Dashboard Tool Damit die Systemkonfiguration erstellt werden kann, müssen Sie zunächst das IoT Dashboard Tool installieren. Dazu gehen Sie vor, wie nachfolgend beschrieben. Hinweis Die Software IoT Dashboard Tool steht kostenlos zum Download unter folgendem Link bereit: http://busch-jaeger-katalog.de ■...
Seite 31 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Übersicht über das Busch-Installationsbus ® KNX IoT Dashboard Tool Der folgende Abschnitt enthält grundlegende Informationen zum IoT Dashboard Tool. Bei dem IoT Dashboard Tool handelt es sich um eine Projektierungssoftware mit der Sie Ihre Gebäudeautomatisierung projektieren und anzeigen können.
Seite 32 Nach erfolgreicher Installation (siehe Kapitel 8.2.2 „Installation des Busch-Installationsbus IoT Dashboard Tool“ auf Seite 30) starten Sie das IoT Dashboard Tool wie nachfolgend beschrieben: Abb. 10: Starbildschirm des IoT Dashboard Tool 1. Starten Sie das IoT Dashboard Tool. – Der Startbildschirm des IoT Dashboard Tool öffnet sich und die Software wird initialisiert.
Seite 33 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Hinweis Bei erstmaligem Start des IoT Dashboard Tool, überprüft die Software, ob die Sprache des Betriebssystems vom IoT Dashboard Tool unterstützt wird. Ist dies der Fall, wird die Sprache des Betriebssystems als Standardsprache festgelegt. Wird die Sprache des Betriebssystems nicht unterstützt wird Englisch als Standardsprache festgelegt.
Seite 34 Das IoT Dashboard Tool untergliedert sich in mehrere Bereiche und Registerkarten, in denen Sie während der Projektierung arbeiten. In diesem Abschnitt werden die verschiedenen Funktionen dieser Bereiche und Registerkarten beschrieben. Abb. 11: IoT Dashboard Tool Bildschirmbereiche Pos. Funktionsbeschreibung Registerkarte „Projekt“...
Seite 35 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Registerkarte „Allgemein“ Bereich „Parameter“ Konfiguration allgemeiner Eigenschaften. Dieser Bereich umfasst die für ein Control konfigurierbaren Registerkarte „Darstellung“ Parameter. Über die Parameter Konfiguration der Darstellung im Control. können allgemeine und funktionsspezifische Registerkarte „Verhalten“ Einstellungen an Controls Konfiguration des Verhaltens beim Ausführen von vorgenommen werden.
Seite 36 Ein neues Projekt können Sie entweder über den Startbildschirm des IoT Dashboard Tool oder aus einem bereits geöffneten Projekt heraus anlegen. Neues Projekt anlegen Abb. 13: Neues Projekt anlegen 1. Ein neues Projekt legen Sie an wie folgt: Klicken Sie im Startbildschirm auf die Schaltfläche „Neues Projekt“.
Seite 37 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Hinweis Im nachfolgenden Schritt legen Sie fest, ob Sie das Projekt mit einem bestehenden ETS-Projekt synchronisieren möchten (siehe dazu Kapitel 8.5.8 „Projekt synchronisieren“ auf Seite 41). 3. Wählen Sie anschließend aus, ob Sie ein bestehendes ETS-Projekt haben, dessen Gebäudekonfiguration Sie in das IoT Dashboard Tool importieren möchten.
Seite 38 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.5.2 Projekt öffnen Wenn Sie an einem bestehenden Projekt weiterarbeiten möchten, gehen Sie wie folgt vor: 1. Klicken Sie in der Registerkarte „Projekt“ auf die Schaltfläche „Projekt öffnen“, um ein bestehendes Projekt zu öffnen. –...
Seite 39 Damit Sie bei Datenverlust Ihre Projektdaten wiederherstellen können, sollten Sie ein regelmäßiges Backup Ihres aktuellen Projektes erstellen. Abb. 14: Backup / Wiederherstellung Ein Backup erstellen Sie wie nachfolgend beschrieben: 1. Klicken Sie in der Registerkarte „Projekt“ auf die Schaltfläche „Backup…“.
Seite 40 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.5.5 Projekt wiederherstellen Im Falle eines Datenverlusts, können Sie Ihre Projektdaten über eine Backup-Datei wiederherstellen. Gehen Sie dazu wie folgt vor: 1. Klicken Sie in der Registerkarte „Projekt“ auf die Schaltfläche „Backup…“. – Das Menü...
Seite 41 Seite 36) oder zu einem beliebigen späteren Zeitpunkt mit einem ETS-Projekt synchronisieren. Abb. 15: Mit ETS synchronisieren Gehen Sie wie folgt vor, wenn sie Ihr Projekt mit einem ETS-Projekt synchronisieren möchten: 1. Klicken Sie in der Registerkarte „Projekt“ auf den Pfeil in der Schaltfläche „Synchronisieren“.
Seite 42 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 2. Wählen Sie das ETS-Projekt aus, mit dem Sie Ihr Projekt synchronisieren wollen. 3. Klicken Sie auf „Synchronisieren“. – Das Projekt wird mit der ETS synchronisiert. Hinweis Wenn Ihr Projekt nicht in der Liste unter „Projekt mit ETS synchronisieren“ angezeigt wird, sollten Sie überprüfen, ob die IoT Dashboard ETS App bereits in der ETS installiert wurde.
Seite 43 Wenn Sie HTTP aktivieren, werden sowohl HTTPS als auch HTTP verwendet. Bitte beachten Sie, dass Daten über HTTP unverschlüsselt übertragen werden, wodurch eine geringere Sicherheit gegeben ist. Abb. 16: Sicherheitseinstellungen HTTP aktiveren Hinweis Wenn Sie HTTP aktivieren, werden sowohl HTTPS als auch HTTP verwendet.
Seite 44 IP-Adresse unter "Verbundene Geräte". Kontaktieren Sie bitte Ihren Systemadministrator, wenn Sie Probleme beim ausfindig machen der IP-Adresse haben oder über keine entsprechenden Zugriffsrechte verfügen. Die Projektkonfiguration wurde abgeschlossen. ■ Hochladen der Projektkonfiguration Abb. 17: Hochladen der Projektkonfiguration Produkthandbuch 2CKA1373B9896 │44...
Seite 45 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Laden Sie die Projektkonfiguration wie folgt hoch: Hinweis Wenn Sie zum ersten Mal eine Projektkonfiguration in den IoT Dashboard Server hochladen, oder der IoT Dashboard Server zuvor in den Auslieferungszustand zurückgesetzt wurde, werden Sie dazu aufgefordert ein Upload-Passwort festzulegen.
Seite 46 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Hinweis Es kann vorkommen, dass der Upload fehlschlägt. Dies kann mehrere Gründe haben: Der IoT Dashboard Server hat nicht innerhalb der vorgesehenen Zeitspanne ■ reagiert. Die hergestellte Verbindung ist fehlerhaft da der verbundene Host nicht ■...
Seite 47 8.5.11 Projekteinstellungen Unter „Projekteinstellungen“ (Registerkarte „Projekt“) können Sie die Projekteinstellungen ändern. Die Projekteinstellungen sind in den nachfolgend beschriebenen Registerkarten untergliedert: Abb. 18: Projekteinstellungen Bezeichnung Funktion In der Registerkarte „Datums- und Uhrzeiteinstellungen“ Datums- und Uhrzeiteinstellungen können Sie eine Zeitzone sowie die Art der Zeitsynchronisierung festlegen.
Seite 48 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.5.11.1 Datums- und Uhrzeiteinstellungen Zeitzone des IoT Dashboard Server festlegen Die Zeitzone des IoT Dashboard Server können Sie unter "Zeitzone IoT Dashboard Server" festlegen. Wählen Sie dazu aus dem Dropdown-Menü die entsprechende Zeitzone aus. Hinweis Wenn Sie Zeitzone über SNTP oder über den KNX-Bus nicht korrekt festgelegt wurde, kommt es zu Fehlverhalten.
Seite 49 Funktionen, Parameter, Alarme und Alarmbeschreibungen verwenden, können Sie im IoT Dashboard Tool Übersetzungen für alle verfügbaren Sprachen hinterlegen. Übersetzungen können Sie entweder manuell oder über einen .csv-Import hinterlegen. Abb. 19: Projektübersetzungen Übersetzungen manuell hinterlegen 1. Öffnen Sie die Registerkarte „Projektübersetzungen“.
Seite 50 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Übersetzungen in csv.-Datei exportieren 1. Klicken Sie auf die Schaltfläche „CSV exportieren“. 2. Geben Sie unter „Datei“ den Pfad an, unter dem Sie den Export ablegen möchten. 3. Wenn Sie nicht alle Benennungen exportieren möchten, wählen Sie eine der folgenden Optionen aus: Aktivieren Sie das Kontrollkästchen „Nur Zeilen ohne Übersetzung exportieren“, wenn –...
Seite 51 Position festlegen. Die geographische Position können Sie unter „Manuelle Position“ entweder manuell eingeben, oder unter „Von Bus abrufen“ vom KNX-Bus abrufen. Abb. 20: Region und Sprache Wochenendtage 1. Setzen Sie bei allen Wochentagen ein Häkchen, die Sie als Wochenendtag definieren möchten.
Seite 52 Zeitserver Unter „Eigenschaften“ können Sie Einstellungen an den Zeitserver-Eigenschaften vornehmen, wie z. B. Sendeintervalle festlegen und das Verhalten bei Neustart definieren. Abb. 21: Zeitserver Sendeintervall festlegen 1. Aktivieren Sie unter „Projekteinstellungen“ in der Registerkarte „Zeitserver“ das Kontrollkästchen „Zeitserver aktiv“ und legen Sie ein Sendeintervall fest.
Seite 53 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Verhalten bei Neustart 1. Aktivieren Sie das Kontrollkästchen „Nach Neustart senden“, wenn der Zeitserver bei jedem Neustart die Zeit übermitteln soll. Einzelne Datenpunkte verwenden 1. Aktivieren Sie das Kontrollkästchen „Einzelne Datenpunkte“, wenn Datum und Zeit über einzelne Datenpunkte gesendet werden sollen.
Seite 54 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.5.11.6 Funktionen Abb. 22: Funktionen Die folgenden Funktionen sind vordefiniert: System ■ Strom ■ Beleuchtung ■ Jalousie und Rolllade ■ ■ Temperatur ■ Lüfter ■ Zählung ■ Sicherheit ■ Notfall ■ Trade ■...
Seite 55 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Bestehende Funktionen ändern / löschen Gehen Sie wie folgt vor, um bestehende Funktionen zu ändern oder zu löschen: 1. Öffnen Sie die Projekteinstellungen. 2. Wählen Sie die Registerkarte „Funktionen“ aus. 3. Klicken Sie in der Spalte „Symbol“ auf den Pfeil rechts neben dem Symbol, das Sie ändern möchten.
Seite 56 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Bestehende Funktionen ändern / löschen beschrieben. Produkthandbuch 2CKA1373B9896 │56...
Seite 57 Standardmäßig ist die Anzeigerichtlinie „Standardanzeige“ vorkonfiguriert, bei der mit Ausnahme von „Wochenenden anzeigen“ alle Elemente im Control „Trendansicht“ dargestellt werden. Abb. 23: Trends - Anzeigerichtlinien Neue Anzeigerichtlinie hinzufügen 1. Klicken Sie auf die Schaltfläche „Neue Richtlinie“ um eine individuelle Anzeigerichtlinie für das Control „Trendansicht“...
Seite 58 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Standard-Anzeigezeitraum ■ Optionen: Gestern Heute Letzte 3 Monate Letzte 6 Monate Letzte Woche Letzter Monat Letztes Jahr Über die Optionen wird festgelegt, welcher Zeitraum im Control „Trendansicht“ abgebildet werden soll. Wochenenden anzeigen ■ Optionen: deaktiviert aktiviert...
Seite 59 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Trendstatistik anzeigen: min. und max. Werte ■ Optionen: deaktiviert aktiviert Bei aktivierter Option werden die minimalen und maximalen Werte der Trendstatistik im Textformat im Control „Trendansicht“ dargestellt. Zeitraumübersicht anzeigen ■ Optionen: deaktiviert aktiviert Bei aktivierter Option wird eine Zeitraumübersicht im unteren Bereich des Control „Trendansicht“...
Seite 60 8.5.11.8 Trends - Speicherrichtlinien In der Registerkarte „Trends - Speicherrichtlinien“ können Sie festlegen, in welchem Intervall und unter welchen Bedingungen Trends gespeichert werden. Abb. 24: Trends - Speicherrichtlinien Es gibt die folgenden vordefinierten Speichereinstellungen: Zyklisch normal mit Mittelwert (Standardeinstellung) ■...
Seite 61 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Einstellung für ereignisbasierte Feldbusse ■ Optionen: Jedes Ereignis speichern Ereignis mit unverändertem Wert speichern Ereignis speichern, wenn Mindestzeitraum der Speicherhäufigkeit entspricht (unten) Jedes Ereignis speichern: ■ – Wird diese Option ausgewählt, wird jedes Ereignis in der Trenddatenbank gesichert. Ereignis speichern, wenn Mindestzeitraum der Speicherhäufigkeit entspricht (unten) ■...
Seite 62 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Speicherrichtlinien löschen 1. Wählen Sie in der Registerkarte „Trends - Speicherrichtlinien“ im linken Bereich eine Speicherrichtlinie aus, die sie löschen möchten. 2. Klicken Sie auf das X-Symbol. – Die Speicherrichtlinie wird entfernt. Hinweis Wenn Sie versuchen, eine Richtlinie zu entfernen, die von mindestens einem Control verwendet wird, wird die Fehlermeldung „Einstellung kann nicht gelöscht werden“...
Seite 63 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.5.12 Symbolbibliothek Die Registerkarte „Symbolbibliothek“ umfasst alle verfügbaren Symbole, die im Bereich „Parameter“ den verschiedenen Controls zugeordnet werden können. Die Symbole bilden verschiedene Aktionen innerhalb vorgegebener Funktionskategorien dar. Neben den bereits bestehenden Symbolen können Sie der Symbolbibliothek auch benutzerdefinierte Symbole hinzufügen.
Seite 64 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Alternative: 1. Klicken Sie auf das Pluszeichen am oberen rechten Rand der Symbolbibliothek. 2. Wählen Sie im Windows Explorer ein beliebiges Bild aus und klicken Sie auf „Öffnen“. – Das Bild wird der Symbolbibliothek hinzugefügt. Hinweis Hinzugefügte Bilder erhalten den Namen der Originaldatei.
Seite 65 Softwareinfo Im Reiter Projekt sind unter der Schaltfläche Info allgemeine Softwareinformationen zusammengefasst. Wenn Sie auf die Schaltfläche klicken öffnet sich eine Infobox, die die folgenden Informationen enthält: Abb. 25: Infomenü Pos. Funktion Beschreibung Zeigt die Cloud-Version des IoT Dashboard Tool an. Durch Klick auf den Pfeil kann die Version aktualisiert werden.
Seite 66 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Setup-Datei herunterladen und installieren 1. Klicken Sie im Infomenü auf die Schaltfläche „Installieren“. 2. Legen Sie unter „Speichern unter“ einen Speicherpfad fest. – Unter diesem Pfad wird die Setup-Datei abgelegt. 3. Bestätigen Sie durch Klick auf „Speichern“. –...
Seite 67 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.5.14 Sonstige Projekteinstellungen In der Registerkarte „Projekt“ können Sie eine Reihe weiterer Einstellungen vornehmen. Diese werden nachfolgend beschrieben. Layout Wenn Sie das Layout des IoT Dashboard Tool personalisiert haben, können Sie ihre persönlichen Einstellungen sichern oder zurücksetzen. 1.
Seite 68 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Netzwerkeinstellungen In der Registerkarte „Projekt“ können Sie über die Schaltfläche „Einstellungen“ die Netzwerkeinstellungen des IoT Dashboard Server einsehen und ändern. Damit Ihre Änderungen an den Netzwerkeinstellungen übernommen werden, müssen Sie diese in den IoT Dashboard Server hochladen.
Seite 69 Benutzerrechte In der Registerkarte „Projekt“ können unter „Benutzer“ Benutzergruppen und entsprechende Benutzer angelegt. Allen Benutzern und Benutzergruppen können individuelle Benutzerrechte zugewiesen werden. Standardmäßig gibt es die folgenden Benutzergruppen und Benutzerrechte: Abb. 26: Benutzerrechte verwalten Benutzergruppen Administration ■ Facility Management ■...
Seite 70 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Funktionen ■ Im Bereich „Funktionen“ legen Sie fest, auf welche Funktionen die verschiedenen Benutzergruppen bzw. Benutzer Zugriff haben sollen. Für welche Funktionen Benutzerrechte definiert werden können, ist abhängig von den zuvor in den Projekteinstellungen angelegten Funktionen (für Verfügbare Funktionen, siehe Kapitel 8.5.11 „Projekteinstellungen“...
Seite 71 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Erlaubt es dem Benutzer Schreibbefehle auf den Bus zu Kann Schreibbefehle auf den Bus senden senden. Kann Trends aufrufen Erlaubt es dem Benutzer, auf Trenddaten zuzugreifen. Kann Trends löschen Erlaubt es dem Benutzer, Trenddaten zu löschen. Kann Trendwerte exportieren Erlaubt es dem Benutzer, Trendwerte zu exportieren.
Seite 72 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.6.1 Rechte von Benutzergruppen In der Registerkarte „Projekt“ können Benutzergruppen angelegt werden. Jeder Benutzergruppe können individuelle Rechte zugewiesen werden. Benutzergruppe hinzufügen 1. Öffnen Sie durch Klick auf die Schaltfläche „Benutzer“ die Benutzerverwaltung. 2. Klicken Sie im linken Bereich der Benutzerverwaltung in der Registerkarte „Benutzer“ auf die Option „Gruppeneinstellungen“.
Seite 73 In der Registerkarte „Projekt“ können unter „Benutzer“ einzelne Benutzer innerhalb bestehender Benutzergruppen angelegt werden. Jedem Benutzer können individuelle Rechte zugewiesen werden. Abb. 27: Rechte von Benutzern Hinweis Auch wenn bereits die Berechtigungen für eine Benutzergruppe festgelegt wurden, können die Berechtigungen einzelner Nutzer innerhalb einer Benutzergruppe von diesen abweichen.
Seite 74 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8. Legen Sie unter „Von“ und „Bis“ einen Zeitraum fest, innerhalb dem der Benutzer gültig sein soll. 9. Legen Sie fest, über welche Berechtigungen der neue Benutzer verfügen soll (siehe Kapitel 8.6 „Benutzerrechte“ auf Seite 69). Benutzer kopieren 1.
Seite 75 Treppenhäuser und Räume. Jedes Element der Gebäudearchitektur wird als eigene Bedienseite dargestellt. Zusätzlich können in den einzelnen Bedienseiten der Navigationsstruktur Verteilerschränke platziert werden. Der Ausgangspunkt für die Erstellung der Navigationsstruktur ist der Bereich „Navigation“ auf der Startseite des IoT Dashboard Tool. Abb. 28: Navigationsstruktur anlegen Produkthandbuch 2CKA1373B9896 │75...
Seite 76 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.1 Architektur- und Vorlagenmodus Die Navigationsstruktur kann in zwei verschiedenen Modi erstellt und dargestellt werden: Architekturmodus Im Architekturmodus werden die Elemente in einer Gebäudearchitektur dargestellt. Vorlagenmodus Im Vorlagenmodus werden die Elemente pro Vorlage gruppiert. Darüber hinaus werden ebenfalls alle Elemente angezeigt, denen keine Vorlage zugeordnet wurde.
Seite 77 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.2 Filterfunktionen Der Navigationsbaum verfügt über eine eigene Filterfunktion. Über das Filtermenü im oberen Bereich des Navigationsbaums können Elemente der Gebäudearchitektur gefiltert werden. Mit dem Filter können Elemente anhand ihrer Benennung innerhalb der Gebäudearchitektur gefiltert werden.
Seite 78 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.3 Projektvorlagen Vorlagen können innerhalb des Navigations- und Projektbaums verwendet werden. Wenn der Gebäudearchitektur ein neues Element hinzugefügt wird, kann diesem eine neue oder eine bestehende Vorlage angefügt werden. Alle Änderungen, die an einem Element vorgenommen werden, dass auf einer Vorlage basiert, wirken sich auch auf alle anderen mit der Vorlage verknüpften Gebäudeteile aus.
Seite 79 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Vorlage bearbeiten Vorlagen können Sie im Vorlagenmodus bearbeiten. Gehen Sie dazu wie folgt vor: 1. Wechseln Sie in den Bereich „Navigation“. 2. Wechseln Sie in den Vorlagenmodus. 3. Wählen Sie eine Vorlage aus. 4.
Seite 80 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Vorlage löschen Vorlagen können Sie nur im Vorlagenmodus löschen. Gehen Sie dazu wie folgt vor: 1. Wechseln Sie in den Bereich „Navigation“. 2. Wechseln Sie in den Vorlagenmodus. 3. Wählen Sie eine oder mehrere Vorlagen (durch Halten der Strg-Taste) aus. 4.
Seite 81 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.4 Bedienseiten für Gebäude anlegen Abb. 29: Gebäude hinzufügen 1. Klicken Sie mit der rechten Maustaste auf die freie Fläche im Bereich „Navigation“. – Es öffnet sich ein Fenster mit einem Pluszeichen und dem Text „Neu hinzufügen…“.
Seite 82 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Gebäudeteile anlegen Wenn sich Ihr Gebäude in mehrere Gebäudeteile untergliedert, können Sie diese im IoT Dashboard Tool abbilden. Dazu gehen Sie wie folgt vor: 1. Klicken Sie im Bereich „Navigation“ mit der rechten Maustaste auf das zuvor angelegte Gebäude.
Seite 83 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.5 Bedienseiten für Etagen anlegen Sobald Sie Ihr(e) Gebäude und ggf. Gebäudeteile angelegt haben, können Sie die Gebäudetopologie weiter definieren. Im Folgenden sollten Sie die Anzahl, der von Ihnen benötigten Etagen festlegen. Etagen können ausschließlich einem Gebäude oder einem Gebäudeteil zugewiesen werden.
Seite 84 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.6 Bedienseiten für Treppen anlegen Im Folgenden sollten Sie die Anzahl, der von Ihnen benötigten Treppen festlegen. Treppen können ausschließlich einem Gebäude oder einem Gebäudeabschnitt zugewiesen werden. Bei der Zuweisung gehen Sie wie folgt vor: 1.
Seite 85 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.7 Bedienseiten für Flure anlegen Im Folgenden sollten Sie die Anzahl, der von Ihnen benötigten Flure festlegen. Flure können einem Gebäude oder einem Gebäudeteil, sowie Etagen zugewiesen werden. Bei der Zuweisung von Fluren gehen Sie wie folgt vor: 1.
Seite 86 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.8 Bedienseiten für Räume anlegen Im Folgenden sollten Sie die Anzahl, der von Ihnen benötigten Räume festlegen. Räume können einem Gebäude oder einem Gebäudeteil, sowie Etagen zugewiesen werden. Bei der Zuweisung von Räumen gehen Sie wie folgt vor: 1.
Seite 87 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.9 Bedienseiten für Verteiler anlegen Für die optimale Darstellung Ihres Gebäudes, können Sie der Navigationsstruktur Verteiler hinzufügen. Verteiler können Fluren, Räumen und Treppen zugewiesen werden. Bei der Zuweisung von Verteilern gehen Sie wie folgt vor: 1.
Seite 88 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.10 Benutzerdefinierte Bedienseiten anlegen Die standardmäßig für die Konfiguration der Navigationsstruktur verfügbaren Bedienseiten können nicht immer alle realen Gebäudestrukturen abbilden. In solch einem Fall sollte eine benutzerdefinierte Bedienseite konfiguriert werden. Bei der Erstellung benutzerdefinierter Bedienseiten gehen Sie wie folgt vor: 1.
Seite 89 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool 8.7.11 Navigationsstruktur bearbeiten Element der Gebäudearchitektur umbenennen 1. Klicken Sie mit der rechten Maustaste im Bereich „Navigation“ auf das Element, das Sie umbenennen möchten und klicken Sie auf „Umbenennen“. Alternativ führen Sie einen Doppelklick auf das Element aus oder drücken auf Ihrer Tastatur die Taste F2.
Seite 90 Inbetriebnahme über Busch-Installationsbus® KNX IoT Dashboard Tool Neue Seite hinzufügen 1. Klicken Sie im Bereich „Navigation“ auf das Element, dem Sie eine Bedienseite hinzufügen möchten. 2. Klicken Sie in der Registerkarte „Kacheln“ der zugehörigen Bedienseite auf das Plussymbol neben dem Seitennamen. –...
Seite 91 Raster, wobei die maximale Höhe und Breite für jedes Control vorgegeben ist. Das Parameterfenster zeigt Informationen zu den einzelnen Controls an. Abb. 30: Controls hinzufügen Controls hinzufügen und parametrieren 1. Wählen Sie im Bereich „Navigation“ die Bedienseite aus, die sie bearbeiten möchten.
Seite 92 Controls und Parameter Controls und Parameter Nach Erstellung der Navigationsstruktur können den einzelnen Bedienseiten verschiedene Controls hinzugefügt werden. Dazu werden die verfügbaren Controls per Drag and Drop aus dem Auswahlfenster in die Bedienseite gezogen. Die Controls dienen als Schaltflächen, mit denen die verschiedenen Funktionen im webbasierten IoT Dashboard später durch den Benutzer bedient werden.
Seite 93 Controls und Parameter Allgemeine Parameter Im IoT Dashboard Tool gibt es unter „Parameter“ in der Registerkarte „Allgemein“ eine Reihe allgemeiner Parameter, die für den Großteil der hinzufügbaren Controls identisch sind. Bevor die individuellen Parameter der Controls bzw. Anwendungen beschrieben werden, sollen an dieser Stelle die allgemeinen Parameter (Registerkarte „Allgemein“...
Seite 94 Controls und Parameter – Control kann Lüfterfunktionen ausführen. Zählung: ■ – Control kann Zählerfunktionen ausführen. Sicherheit: ■ – Control kann Sicherheitsfunktionen ausführen. Notfall: ■ – Control kann Notfallfunktionen ausführen. Funktion (Neue Funktion): ■ – Control kann eine beliebig definierbare Funktion ausführen. 9.1.1.2 Formatvorlage Optionen:...
Seite 95 Controls und Parameter 9.1.1.5 Headline-Symbol Optionen: Benutzerdefiniert (sofern vorhanden) Funktion Kommunikation Energie Beleuchtung Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■ Benachrichtigung ■...
Seite 96 Controls und Parameter 9.1.1.6 Funktionslinie sichtbar Optionen: deaktiviert aktiviert Die Funktionslinie kennzeichnet farblich die Funktionsgruppe, der das Control zugehörig ist. Über diesen Parameter kann die Funktionslinie des Controls sichtbar bzw. unsichtbar geschaltet werden. deaktiviert: ■ – Funktionslinie ist sichtbar. aktiviert: ■...
Seite 97 Controls und Parameter Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Funktionslinie sichtbar“ auf „ja“ eingestellt ist. 9.1.1.8 Tooltip für die Schaltflächen Optionen: <Tooltip für die Schaltflächen> Über diesen Parameter kann der Text geändert werden, der im Tooltip der Schaltflächen eines Controls angezeigt wird.
Seite 98 Controls und Parameter Control „Lokale Szene“ Das Control „Lokale Szene“ ist Teil einer Anwendung. Lokale Szenen sind Szenen, die beim Start der Szene durch den IoT Dashboard Server ausgeführt werden. Das Control dient der Aktivierung oder Deaktivierung der Szene. Es kann als Funktion (ohne Kachel) oder als Control via Drag and Drop hinzugefügt werden.
Seite 99 Controls und Parameter Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 100 Controls und Parameter 9.2.2 Datenpunkte 9.2.2.1 Szenenbefehl Über den Datenpunkt „Szenenbefehl“ wird die entsprechende Szene am eingehenden Datenpunkt aktiviert. 9.2.2.2 Zuletzt abgearbeitete Szene Über den Datenpunkt kann die Szenennummer der zuletzt ausgeführten Szene empfangen werden. 9.2.2.3 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“...
Seite 101 Controls und Parameter Control „Sequenz“ Über das Control „Sequenz“ kann eine Abfolge von Szenen gesteuert werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“ auf Seite 93. 9.3.1 Parameter 9.3.1.1 Anzahl der Schleifen Optionen: Einstellmöglichkeit von 0 bis 100 Über diesen Parameter wird festgelegt, wie oft eine Sequenz erneut abgespielt werden soll.
Seite 102 Controls und Parameter 9.3.1.4 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 103 Controls und Parameter 9.3.1.6 Symbol Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■ Benachrichtigung ■...
Seite 104 Controls und Parameter 9.3.2 Datenpunkte 9.3.2.1 Abspielen Über den Datenpunkt wird ein Telegramm gesendet, mit dem das Abspielen der Sequenz gestartet oder fortgesetzt wird. 9.3.2.2 Stoppen Über den Datenpunkt wird ein Telegramm gesendet, mit dem die Sequenz angehalten wird. 9.3.2.3 Anhalten Über den Datenpunkt wird ein Telegramm gesendet, mit dem das Abspielen der Sequenz angehalten wird.
Seite 105 Controls und Parameter 9.3.2.7 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen. 9.3.2.8 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. ...
Seite 106 Controls und Parameter Control „Voreinstellungen Dimmer“ Über das Control „Voreinstellungen Dimmer“ können Sie eine Dimmersteuerung einrichten. Mit dem Control kann dann eine zugeordnete Lampe gedimmt als auch an- und ausgeschaltet werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“...
Seite 107 Controls und Parameter 9.4.1.5 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 108 Controls und Parameter 9.4.1.8 Symbol Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■ Benachrichtigung ■...
Seite 109 Controls und Parameter 9.4.1.9 Text für Preset x Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 110 Controls und Parameter 9.4.2 Datenpunkte 9.4.2.1 Helligkeitsbefehl Über den Datenpunkt wird der absolute Helligkeitswert gesendet. 9.4.2.2 Status Helligkeit Über den Datenpunkt sendet der Aktor den aktuellen Helligkeitswert. 9.4.2.3 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen.
Seite 111 Controls und Parameter Control „Schieberegler Dimmer“ Über das Control „Schieberegler Dimmer“ kann eine Dimmerregelung eingerichtet werden. Hiermit kann dann eine zugeordnete Lampe sowohl gedimmt als auch an- und ausgeschaltet werden. Im Gegensatz zum Control „Dimmer“ wird hier anstelle von Tasten ein Schieberegler benutzt. Hinweis Alle in der Registerkarte „Allgemein“...
Seite 112 Controls und Parameter 9.5.1.5 Informationseinheitstext Optionen: <Informationseinheitstext> Über diesen Parameter kann ein benutzerdefinierter Text für die Informationseinheit des Controls festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 113 Controls und Parameter 9.5.1.8 Symbol Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■ Benachrichtigung ■...
Seite 114 Controls und Parameter 9.5.2 Datenpunkte 9.5.2.1 Schaltbefehl Über den 1-Bit Datenpunkt werden Ein- und Aus- Telegramme gesendet. Telegrammwert: 0 = AUS Der Schalter steht in Position AUS. 1 = EIN Der Schalter steht in Position EIN 9.5.2.2 Schaltstatus Über den Datenpunkt wird ein Statustelegramm empfangen. Telegrammwert: 0 = AUS Der Schalter steht in Position AUS.
Seite 115 Controls und Parameter Control „Schrittweiser Dimmer“ Über das Control „Schrittweiser Dimmer“ kann eine Dimmerregelung eingerichtet werden. Hiermit kann dann eine zugeordnete Lampe sowohl stufenweise gedimmt als auch an- und ausgeschaltet werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“...
Seite 116 Controls und Parameter 9.6.1.3 Langen Tastendruck aktivieren Optionen: deaktiviert aktiviert deaktiviert: ■ – Einstellungen für das Verhalten bei langem Tastendruck sind deaktiviert. aktiviert: ■ – Einstellungen für das Verhalten bei langem Tastendruck sind aktiviert. Über den Parameter wird das Verhalten bei einem langen Tastendruck aktiviert bzw. deaktiviert. Hinweis Der Parameter ist nur dann einstellbar, wenn unter „Dimmertyp“...
Seite 117 Controls und Parameter 9.6.1.6 Informationseinheitstext Optionen: <Informationseinheitstext> Über diesen Parameter kann ein benutzerdefinierter Text für die Informationseinheit des Controls festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 118 Controls und Parameter 9.6.1.9 Symbol für Erhöhen Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 119 Controls und Parameter 9.6.1.10 Symbol für Verringern Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 120 Controls und Parameter 9.6.1.11 Symbol Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■ Benachrichtigung ■...
Seite 121 Controls und Parameter 9.6.1.12 Tasterposition Optionen: Erhöhen = links / Verringern = rechts Erhöhen = rechts / Verringern = links Erhöhen = links / Verringern = rechts ■ – Im Control wird die Schaltfläche zum Erhöhen des Helligkeitswerts links und die Schaltfläche zum Verringern des Helligkeitswerts rechts angezeigt.
Seite 122 Controls und Parameter 9.6.2 Datenpunkte 9.6.2.1 Schaltbefehl Über den 1-Bit Datenpunkt werden Ein- und Aus- Telegramme gesendet. Telegrammwert: 0 = AUS Der Schalter steht in Position AUS. 1 = EIN Der Schalter steht in Position EIN 9.6.2.2 Schaltstatus Über den Datenpunkt wird ein Statustelegramm empfangen. Telegrammwert: 0 = AUS Der Schalter steht in Position AUS.
Seite 123 Controls und Parameter 9.6.2.7 Informationswert Der Datenpunkt ist nur verfügbar, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ eingestellt ist Über den Datenpunkt wird der hinterlegte Text für den Informationsbereich des Controls gesendet. 9.6.2.8 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. ...
Seite 124 Controls und Parameter Control „Voreinstellungen Lüftergeschwindigkeit“ Über das Control „Voreinstellungen Lüftergeschwindigkeit“ kann eine Lüftungssteuerung eingerichtet werden. Hier kann z. B. bei einem zugeordneten Lüfter die Lüfterstufe gewechselt werden Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“ auf Seite 93. 9.7.1 Parameter 9.7.1.1...
Seite 125 Controls und Parameter 9.7.1.5 Boostschalter sichtbar Optionen: deaktiviert aktiviert deaktiviert: ■ – Die Schaltfläche für die Aktivierung des Boostbetriebs wird nicht angezeigt. aktiviert: ■ – Die Schaltfläche für die Aktivierung des Boostbetriebs wird angezeigt. Über den Parameter kann eingestellt werden, ob die Schaltfläche zur Aktivierung des Boostbetriebs im Control angezeigt werden soll.
Seite 126 Controls und Parameter 9.7.1.8 EIN-/AUS-Verhalten Optionen: Ein / Aus über separate Punkte Ein / Aus verknüpft mit erster Stufe Kein Ein / Aus EIN/AUS über separate Punkte ■ – Der Lüfter wird direkt ein- bzw. ausgeschaltet. EIN/AUS verknüpft mit erster Stufe ■...
Seite 127 Controls und Parameter 9.7.1.11 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 128 Controls und Parameter 9.7.1.14 Symbol Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■ Benachrichtigung ■...
Seite 129 Controls und Parameter 9.7.1.15 Text für Preset x Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 130 Controls und Parameter 9.7.1.16 Text für Stufe x Optionen: <Text für Stufe x> Über den Parameter wird der Text festgelegt, der für die Lüftergeschwindigkeit x angezeigt wird. Hinweis Der Parameter ist nur einstellbar, wenn der Parameter „Darstellung im Control“ auf „Text“ oder „Symbole mit Text“ eingestellt ist. ...
Seite 131 Controls und Parameter 9.7.2 Datenpunkte 9.7.2.1 Lüftergeschwindigkeit Befehl Über diesen Datenpunkt wird eine beliebige Lüftergeschwindigkeit aktiviert. 9.7.2.2 Status Lüftergeschwindigkeit Über diesen Datenpunkt wird ein Telegramm mit dem Status der Lüftergeschwindigkeit empfangen. 9.7.2.3 EIN-/AUS-Befehl Der Datenpunkt wird freigegeben, wenn der Parameter „EIN-/AUS-Verhalten“ auf „EIN/AUS verknüpft über separate Punkte“...
Seite 132 Controls und Parameter 9.7.2.8 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen. 9.7.2.9 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. ...
Seite 133 Controls und Parameter Control „Lüftergeschwindigkeit Schieberegler“ Über das Control „Schieberegler Lüfter“ kann eine Lüftungsregelung eingerichtet werden. Hiermit kann dann z. B. bei einem zugeordneten Lüfter die Lüfterstufe gewechselt werden. Wird ein Control einer Bedienseite hinzugefügt, muss bereits zu Beginn die Maßeinheit festgelegt werden, in der Werte gemessen werden sollen (siehe Kapitel 9.8.1.1 „Einheit“...
Seite 134 Controls und Parameter Bestrahlungsstärke Kelvin pro Prozent KNX-Zähler Länge Helligkeit Lichtstrom Lichtintensität Magnetische Feldstärke Magnetischer Fluss Magnetisches Moment Magnetische Flussdichte Masse Massenfluss Moment Kraft Kraftfaktor Druck Verhältnis Rotationsgeschwindigkeit Raumwinkel Spezifisches Gewicht Geschwindigkeit Oberflächenverbindung Temperatur Temperaturänderungsrate Thermische Leitfähigkeit Thermoelektrische Kraft Drehmoment Volumen Über diesen Parameter wird eingestellt, in welcher Maßeinheit die Werte im Control gemessen werden.
Seite 135 Controls und Parameter 9.8.1.2 Automatikbetrieb sichtbar Optionen: deaktiviert aktiviert deaktiviert: ■ – Die Schaltfläche für die Aktivierung des Automatikbetriebs ist nicht verfügbar. aktiviert: ■ – Die Schaltfläche für die Aktivierung des Automatikbetriebs ist verfügbar. Über den Parameter kann eingestellt werden, ob die Schaltfläche zur Aktivierung des Automatikbetriebs verfügbar sein soll.
Seite 136 Controls und Parameter 9.8.1.6 Boostwert Optionen: Einstellmöglichkeit von 1 bis 100 (%) Über den Parameter wird der prozentuale Lüftergeschwindigkeitswert im Boostbetrieb eingestellt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Boostschalter sichtbar“ auf „aktiviert“ eingestellt ist. 9.8.1.7 Timeout für Boost Optionen: Einstellmöglichkeit von 00:01:00 bis 12:59:59 (hh:mm:ss) Über den Parameter wird die Dauer des Boostbetriebs eingestellt.
Seite 137 Controls und Parameter 9.8.1.11 Maximalwert Optionen: Einstellmöglichkeit von 0 bis 100 (%) Über den Parameter wird der größte einstellbare Helligkeitswert eingestellt. Der Helligkeitswert ist in prozentualen Schritten (Min: 0% - Max: 100%) einstellbar. 9.8.1.12 EIN-/AUS-Verhalten Optionen: Ein / Aus über separate Punkte Ein / Aus verknüpft mit erster Stufe Kein Ein / Aus EIN/AUS über separate Punkte...
Seite 138 Controls und Parameter 9.8.1.15 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 139 Controls und Parameter 9.8.2 Datenpunkte 9.8.2.1 Lüftergeschwindigkeit Befehl Über diesen Datenpunkt wird eine beliebige Lüftergeschwindigkeit aktiviert. 9.8.2.2 Status Lüftergeschwindigkeit Über diesen Datenpunkt wird ein Telegramm mit dem Status der Lüftergeschwindigkeit empfangen. 9.8.2.3 EIN-/AUS-Befehl Der Datenpunkt wird freigegeben, wenn der Parameter „EIN-/AUS-Verhalten“ auf „EIN/AUS verknüpft über separate Punkte“...
Seite 140 Controls und Parameter 9.8.2.8 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen. 9.8.2.9 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. ...
Seite 141 Controls und Parameter Control „Anzeige“ Über das Control „Anzeige“ können Informationen in einer zuvor festgelegten Maßeinheit dargestellt werden. Hinweis Wenn das Control einer Bedienseite hinzugefügt wird, muss eine Maßeinheit festgelegt werden. Diese Maßeinheit kann nachträglich nicht mehr geändert werden (siehe Kapitel 9.9.1.1 „Einheit“ auf Seite 141). Hinweis Alle in der Registerkarte „Allgemein“...
Seite 142 Controls und Parameter Ladungsdichte Oberfläche Ladungsdichte Volumen Länge Leistung Leistungsfaktor Leuchtdichte Lichtstärke Lichtstrom Magnetfeldstärke Magnetische Flussdichte Magnetischer Fluss Magnetisches Moment Masse Massenfluss Moment Oberflächenspannung Raumwinkel Spezifisches Gewicht Stoffmenge Temperatur Temperaturänderungsrate Thermoelektrische Energie Verhältnis Volumen Wärmeleistung Wärmeleitfähigkeit Winkel Winkelbeschleunigung Über diesen Parameter wird eingestellt, in welcher Maßeinheit die Werte im Control gemessen werden.
Seite 143 Controls und Parameter 9.9.1.3 Maximalwert Optionen: Einstellmöglichkeit von 0 bis 100 (%) Über den Parameter wird der größte einstellbare Helligkeitswert eingestellt. Der Helligkeitswert ist in prozentualen Schritten (Min: 0% - Max: 100%) einstellbar. 9.9.1.4 Anzahl an Dezimalstellen Optionen: Einstellmöglichkeit von 0 bis 3 Über den Parameter wird festgelegt, über wie viele Dezimalstellen die dargestellten Werte verfügen sollen.
Seite 144 Controls und Parameter 9.9.1.8 Standarddarstellung Optionen: Analoganzeige Balkendiagram Digitalanzeige Analoganzeige: ■ – Werte werden im Control in einer Analoganzeige dargestellt. Balkendiagramm: ■ – Werte werden im Control in einem Balkendiagramm dargestellt. Digitalanzeige: ■ – Werte werden im Control in einer Digitalanzeige dargestellt. Über den Parameter wird eingestellt, wie Werte im Control dargestellt werden.
Seite 145 Controls und Parameter 9.9.1.11 Farbe von Bereich x Optionen: <Farbe von Bereich x> Über den Parameter werden die Farben der verschiedenen Farbbereiche festgelegt. Es können beliebige Farben aus den Farbmodellen RGB, CMYK, HLS und HSB ausgewählt werden. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Anzahl der Farbbereiche“...
Seite 146 Controls und Parameter 9.9.1.15 Anzahl an Dezimalstellen der Beschriftung Optionen: Einstellmöglichkeit von 0 bis 3 Über den Parameter wird die Anzahl der Dezimalstellen für die Darstellung der Anzeigenbeschriftungen im Control festgelegt. Der Wert ist in Dezimalschritten von 1 einstellbar (Min: 0 - Max: 3). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Beschriftungen anzeigen“...
Seite 147 Controls und Parameter 9.9.2 Datenpunkte 9.9.2.1 Informationswert Der Datenpunkt ist nur verfügbar, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ eingestellt ist Über den Datenpunkt wird der hinterlegte Text für den Informationsbereich des Controls gesendet. 9.9.2.2 Statuswert Über den Datenpunkt wird ein Telegramm mit dem Statuswert empfangen. ...
Seite 148 Controls und Parameter 9.10 Control „Remoteszene“ Über das Control „Remoteszene“ kann eine Szene zugeordnet werden. Bei einer Remoteszene handelt es sich um eine Szene, die durch ein Remote-Gerät und nicht durch den IoT Dashboard Server ausgeführt wird. Bei Klick auf die Szenen-Schaltflächen im Control, wird die Szene gestartet, falls dieses so festgelegt worden ist.
Seite 149 Controls und Parameter 9.10.1.4 Darstellung im Control Optionen: Symbole Symbole mit Text Text Symbole: ■ – Funktionen werden nur in Form von Symbolen dargestellt. Symbole mit Text: ■ – Funktionen werden in Form von Symbolen mit Text dargestellt. Text: ■ –...
Seite 150 Controls und Parameter 9.10.2 Datenpunkte 9.10.2.1 Szenenbefehl Über den Datenpunkt „Szenenbefehl“ wird die entsprechende Szene am eingehenden Datenpunkt aktiviert. 9.10.2.2 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen.
Seite 151 Controls und Parameter 9.11 Control „Kalenderansicht“ Im Control „Kalenderansicht“ werden die Zeiten des zuletzt ausgelösten und als nächstes auszulösenden Ereignisses angezeigt. Das Control kann als Übersicht über die Aktivitäten eines gesamten Tages genutzt werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“...
Seite 152 Controls und Parameter 9.11.1.4 Letztes Ereignis anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Es werden keine Informationen zum zuletzt ausgeführten Ereignis angezeigt. aktiviert: ■ – Es werden Informationen zum zuletzt ausgeführten Ereignis angezeigt. Über den Parameter wird eingestellt, ob im Control Informationen zum zuletzt ausgeführten Ereignis angezeigt werden sollen.
Seite 153 Controls und Parameter 9.11.2 Datenpunkte 9.11.2.1 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen. Produkthandbuch 2CKA1373B9896 │153...
Seite 154 Controls und Parameter 9.12 Control „Jalousie Schalter“ Über das Control „Jalousie Taster“ kann eine Jalousiesteuerung eingerichtet werden. Hiermit kann dann eine zugeordnete Jalousie bedient werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“ auf Seite 93. 9.12.1 Parameter 9.12.1.1...
Seite 155 Controls und Parameter 9.12.1.4 Datenpunkt für Statusbenachrichtigungen Optionen: Keine Status obere / untere Endposition Statuswert Keine: ■ – Es sind keine Datenpunkte zum Empfang der Positionsinformationen des Aktors freigegeben. Status obere / untere Endposition: ■ – Die Datenpunkte für „Status obere Endposition“ und „Status untere Endposition“ sind freigegeben.
Seite 156 Controls und Parameter 9.12.1.7 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 157 Controls und Parameter 9.12.1.9 Symbol für Fahrtrichtung Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 158 Controls und Parameter 9.12.1.10 Symbol für "Schritt hoch" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 159 Controls und Parameter 9.12.1.11 Symbol für "Schritt runter" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 160 Controls und Parameter 9.12.1.12 Symbol für "Hochfahren" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 161 Controls und Parameter 9.12.1.13 Symbol für "Runterfahren" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 162 Controls und Parameter 9.12.1.14 Symbol für "Schritt nach links" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■...
Seite 163 Controls und Parameter 9.12.1.15 Symbol für "Schritt nach rechts" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■...
Seite 164 Controls und Parameter 9.12.1.16 Symbol für "Nach links" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 165 Controls und Parameter 9.12.1.17 Symbol für "Nach rechts" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 166 Controls und Parameter 9.12.1.18 Symbol für "Stopp" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 167 Controls und Parameter 9.12.2 Datenpunkte 9.12.2.1 Hoch-/Runterfahren Über den Datenpunkt wird die Jalousie mit den unter den Parametern eingestellten Voreinstellungen hoch- und runtergefahren. 9.12.2.2 Stopp/Lamellenverstellung Dieses Kommunikationsobjekt ist freigegeben, wenn der Parameter „Jalousietyp“ auf „Jalousie horiz.“ oder „Jalousie vert.“ parametriert wurde. Über den Datenpunkt wird ein Einzelschrittbefehl zum Hoch- oder Runterfahren der Jalousie gesendet.
Seite 168 Controls und Parameter 9.13 Control „Jalousie Schieberegler“ Über das Control „Schieberegler Jalousie“ kann eine Jalousiesteuerung eingerichtet werden. Hiermit kann dann eine zugeordnete Jalousie bedient werden. Das Control unterscheidet sich vom Control „Jalousie Schalter“ darin, dass zur Bedienung anstelle eines Schalters ein Schieberegler verwendet wird. Hinweis Alle in der Registerkarte „Allgemein“...
Seite 169 Controls und Parameter 9.13.1.4 Informationseinheitstext Optionen: <Informationseinheitstext> Über diesen Parameter kann ein benutzerdefinierter Text für die Informationseinheit des Controls festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 170 Controls und Parameter 9.13.1.6 Symbol für Fahrtrichtung Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 171 Controls und Parameter 9.13.1.8 Symbol zum Verstellen der Lamellen Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■...
Seite 172 Controls und Parameter 9.13.1.9 Text für Lamellenverstellung Optionen: <Text für Lamellenverstellung> Über den Parameter wird der Text festgelegt, der für das Ausrichten der Jalousielamellen auf dem Control angezeigt wird. Hinweis Der Parameter ist nur dann einstellbar, wenn für den Parameter „Jalousietyp“ die Option „Jalousie horiz.“...
Seite 173 Controls und Parameter 9.13.2 Datenpunkte 9.13.2.1 In Pos.-Höhe fahren Über den Parameter wird ein Telegramm mit der neuen Jalousieposition gesendet. 9.13.2.2 Lamellen verfahren Dieser Datenpunkt ist freigegeben, wenn der Parameter „Jalousietyp“ auf „Blind horiz“ oder „Blind vert.“ parametriert wurde. Über den Datenpunkt wird ein Telegramm mit der neuen Lamellenposition versendet. 9.13.2.3 Status Höhe Dieser Datenpunkt ist freigegeben, wenn der Parameter „Datenpunkt für...
Seite 174 Controls und Parameter 9.14 Control „Schalter“ Über das Control „Taster“ können Sie u. a. eine Lichtsteuerung einrichten. Mit dem Control kann dann eine zugeordnete Lampe geschaltet werden. Es kann aber auch ein Einsatz als Taster- oder Szenen-Control erfolgen. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“...
Seite 175 Controls und Parameter 9.14.1.3 Titelinformation Optionen: <Titelinformation> Über diesen Parameter kann ein benutzerdefinierter Text zur Beschreibung des im Control angezeigten Informationstyps festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 176 Controls und Parameter 9.14.1.7 Symbol für "EIN" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 177 Controls und Parameter 9.14.1.8 Symbol für "AUS" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 178 Controls und Parameter 9.14.1.9 Symbol für "Nicht definiert" Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 179 Controls und Parameter 9.14.2 Datenpunkte 9.14.2.1 Schaltbefehl Über den 1-Bit Datenpunkt werden Ein- und Aus- Telegramme gesendet. Telegrammwert: 0 = AUS Der Schalter steht in Position AUS. 1 = EIN Der Schalter steht in Position EIN 9.14.2.2 Schaltstatus Über den Datenpunkt wird ein Statustelegramm empfangen. Telegrammwert: 0 = AUS Der Schalter steht in Position AUS.
Seite 180 Controls und Parameter 9.15 Control „Trendansicht“ Über das Control „Trendansicht“ können ausgewählte Trends visualisiert werden. Wenn dem Control ein oder mehrere Werte zugeordnet wurden, werden im Control „Trendansicht“ entsprechende Wertdiagramme angezeigt. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“...
Seite 181 Controls und Parameter 9.15.1.4 Anzeigeeinstellung Optionen: Standardanzeige Neue Richtlinie Standardanzeige: ■ – Für die Darstellung der Trends werden die Standardanzeigeoptionen verwendet. Neue Richtlinie ■ – Für die Darstellung der Trends werden individuell definierte Anzeigeoptionen verwendet. Über den Parameter wird eingestellt, welche Anzeigeoptionen für die Darstellung der Trends im Control ausgewählt werden.
Seite 182 Controls und Parameter 9.16 Control „Wert für Schieberegler“ Über das Control „Schieberegler Wert“ können die Werte eines ausgewählten Elements (Gruppenadresse) angezeigt und gleichzeitig über den Schieberegler angepasst werden. Bei einer Verstellung werden die Werte direkt in aktualisierter Form angezeigt. Somit können über diese Funktion Werte gesendet und empfangen werden.
Seite 183 Controls und Parameter Kraft Ladungsdichte Oberfläche Ladungsdichte Volumen Länge Leistung Leistungsfaktor Leuchtdichte Lichtstärke Lichtstrom Magnetfeldstärke Magnetische Flussdichte Magnetischer Fluss Magnetisches Moment Masse Massenfluss Moment Oberflächenspannung Raumwinkel Spezifisches Gewicht Stoffmenge Temperatur Temperaturänderungsrate Thermoelektrische Energie Verhältnis Volumen Wärmeleistung Wärmeleitfähigkeit Winkel Winkelbeschleunigung Über diesen Parameter wird eingestellt, in welcher Maßeinheit die Werte im Control gemessen werden.
Seite 184 Controls und Parameter 9.16.1.2 Zustandswert anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Der aktuelle Wert wird nicht angezeigt. aktiviert: ■ – Der aktuelle Wert wird angezeigt. Über den Parameter wird eingestellt, ob der aktuelle Wert im Control angezeigt werden soll. 9.16.1.3 Anzahl an Dezimalstellen Optionen:...
Seite 185 Controls und Parameter 9.16.1.6 Schrittgröße Optionen: Einstellmöglichkeit von 0 bis 100 (%) Über den Parameter wird die kleinste mögliche Schrittgröße eingestellt, mit der das Control eingestellt werden kann. Die Schrittgröße ist in prozentualen Schritten (Min. 0% - Max: 100%) einstellbar. 9.16.1.7 Schrittweite (Feineinstellung) Optionen:...
Seite 186 Controls und Parameter 9.16.1.12 Informationseinheitstext Optionen: <Informationseinheitstext> Über diesen Parameter kann ein benutzerdefinierter Text für die Informationseinheit des Controls festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 187 Controls und Parameter 9.16.2 Datenpunkte 9.16.2.1 Befehlswert Über den Datenpunkt wird der aktuelle Wert des Schalters gesendet. 9.16.2.2 Statuswert Über den Datenpunkt wird ein Status-Telegramm mit dem aktuellen Wert des Schalters empfangen. 9.16.2.3 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“...
Seite 188 Controls und Parameter 9.17 Control „Wetter“ Über das Control „Wetter“ können verschiedene wetterbezogene Werte angezeigt werden, wie z. B. Windgeschwindigkeit, Luftfeuchtigkeit, Sonnenaufgangs- und Sonnenuntergangszeit. Das Control dient nur als Anzeigeelement. Über die Pfeile links und rechts kann bei Bedarf manuell zwischen den verschiedenen Wetterinformationen geschaltet werden. Hinweis Alle in der Registerkarte „Allgemein“...
Seite 189 Controls und Parameter 9.17.1.4 Informationseinheitstext Optionen: <Informationseinheitstext> Über diesen Parameter kann ein benutzerdefinierter Text für die Informationseinheit des Controls festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 190 Controls und Parameter 9.17.1.8 Windgeschwindigkeit anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Die Windgeschwindigkeit wird nicht im Control angezeigt. aktiviert: ■ – Die Windgeschwindigkeit wird im Control angezeigt. Über diesen Parameter wird eingestellt, ob die Windgeschwindigkeit im Control angezeigt werden soll. 9.17.1.9 Feuchte anzeigen Optionen:...
Seite 191 Controls und Parameter 9.17.1.11 Regen / Sonne anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Symbole für Regen bzw. Sonne werden nicht im Control angezeigt. aktiviert: ■ – Symbole für Regen bzw. Sonne werden im Control angezeigt. Über diesen Parameter wird eingestellt, ob Symbole für Regen bzw. Sonne im Control angezeigt werden sollen.
Seite 192 Controls und Parameter 9.17.1.14 Datum / Uhrzeit anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Datum bzw. Uhrzeit werden nicht im Control angezeigt. aktiviert: ■ – Datum bzw. Uhrzeit werden im Control angezeigt. Über diesen Parameter wird eingestellt, ob Datum und Uhrzeit im Control angezeigt werden sollen.
Seite 193 Controls und Parameter 9.17.1.17 Einheit der Windgeschwindigkeit Optionen: km/h mi/h Bft: ■ – Die Messung erfolgt in Bft. km/h: ■ – Die Messung erfolgt in km/h. m/s: ■ – Die Messung erfolgt in m/s. mi/h: ■ – Die Messung erfolgt in mi/h. Über den Parameter wird eingestellt, in welcher Maßeinheit die Windgeschwindigkeit im Control angezeigt wird.
Seite 194 Controls und Parameter 9.17.2 Datenpunkte 9.17.2.1 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen. 9.17.2.2 Temperaturwert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Gemessene Temperatur anzeigen“ auf „aktiviert“...
Seite 195 Controls und Parameter 9.17.2.8 Tag / Nacht Dieser Datenpunkt ist freigegeben, wenn der Parameter „Tag / Nacht anzeigen“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Status-Telegramm empfangen, das meldet, ob es Tag oder Nacht. 9.17.2.9 Luftdruckwert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Luftdruck anzeigen“ auf „aktiviert“ parametriert ist.
Seite 196 Controls und Parameter 9.17.2.16 Allgemeiner Sensorausfall Über den Datenpunkt wird ein Status-Telegramm gesendet, wenn ein allgemeiner Sensorausfall aufgetreten ist. 9.17.2.17 Fehler bei der Zeitsynchronisation Der Datenpunkt wird freigegeben, wenn der Parameter „Datum / Uhrzeit anzeigen“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Status-Telegramm gesendet, wenn eine Unterbrechung bei der Zeitsynchronisation vorliegt.
Seite 197 Controls und Parameter 9.18 Control „DALI-Leuchte“ Damit Sie das Control „DALI-Leuchte“ benutzen können, benötigen Sie ein DALI-Gateway. Die DALI-Lampen und -Leuchten werden nicht direkt über den DALI-Bus angesteuert sondern indirekt über den KNX-Bus und das KNX-/DALI-Gateway. Über das Control „DALI-Leuchten“ können einzelne Leuchten aber auch ganze Lichtinstallationen synchron angesteuert werden (z.
Seite 198 Controls und Parameter Optionen: Einstellmöglichkeit von 0,3 bis 0,7 (s) Über den Parameter wird die Zeit eingestellt, nach der ein langer Tastendruck registriert wird. Die Zeit ist in Schritten von 0,3 bis 0,7 Sekunden einstellbar. Hinweis Der Parameter ist nur dann einstellbar, wenn unter „Dimmertyp“ die Option „Schrittweise“...
Seite 199 Controls und Parameter 9.18.1.6 Zustand Einbrennzeit anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Das Symbol für den Zustand der Einbrennzeit wird nicht im Control angezeigt. aktiviert: ■ – Das Symbol für den Zustand der Einbrennzeit wird im Control angezeigt. Über den Parameter wird eingestellt, ob im Control das Symbol für den Zustand der Einbrennzeit angezeigt werden soll.
Seite 200 Controls und Parameter 9.18.1.9 Aktivierung Zwangsführungsmodus Optionen: deaktiviert aktiviert deaktiviert: ■ – Der Zwangsführungsmodus der Lichtgruppe / der Leuchten darf nicht umgeschaltet werden. aktiviert: ■ – Der Zwangsführungsmodus der Lichtgruppe / der Leuchten darf umgeschaltet werden. Über den Parameter kann eingestellt werden, ob der Zwangsführungsmodus von Lichtgruppen oder Leuchten umgeschaltet werden darf.
Seite 201 Controls und Parameter 9.18.1.12 Informationseinheitstext Optionen: <Informationseinheitstext> Über diesen Parameter kann ein benutzerdefinierter Text für die Informationseinheit des Controls festgelegt werden. Die Länge des Textes ist auf 30 Zeichen begrenzt. Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 202 Controls und Parameter 9.18.1.15 Symbol für Erhöhen Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 203 Controls und Parameter 9.18.1.16 Symbol für Verringern Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (sofern vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 204 Controls und Parameter 9.18.1.17 Tasterposition Optionen: Erhöhen = links / Verringern = rechts Erhöhen = rechts / Verringern = links Erhöhen = links / Verringern = rechts ■ – Im Control wird die Schaltfläche zum Erhöhen des Helligkeitswerts links und die Schaltfläche zum Verringern des Helligkeitswerts rechts angezeigt.
Seite 205 Controls und Parameter 9.18.2 Datenpunkte 9.18.2.1 Informationswert Der Datenpunkt ist nur verfügbar, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ eingestellt ist Über den Datenpunkt wird der hinterlegte Text für den Informationsbereich des Controls gesendet. 9.18.2.2 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. 9.18.2.3 Schaltbefehl Über den 1-Bit Datenpunkt werden Ein- und Aus- Telegramme gesendet.
Seite 206 Controls und Parameter 9.18.2.8 Zwangsführungsbefehl x Bit Der Datenpunkt wird aktiviert, wenn er Parameter „Zustand Zwangsführung anzeigen“ aktiviert ist. Der Bitwert ist abhängig vom festgelegten Objekttyp des Parameters „Zwangsführungs- Objekttyp“. Über den Datenpunkt wird ein Befehls-Telegramm für die Zwangsführung gesendet. 9.18.2.9 Status Zwangsführung x Bit Der Datenpunkt wird aktiviert, wenn der Parameter „Zustand Zwangsführung anzeigen“...
Seite 207 Controls und Parameter 9.19 Control „DALI-Notbeleuchtung“ Damit Sie das Control „DALI-Notbeleuchtung“ benutzen können, benötigen Sie ein DALI- Gateway. Die DALI-Lampen und -Leuchten werden nicht direkt über den DALI-Bus angesteuert, sondern indirekt über den KNX-Bus und das KNX-/DALI-Gateway. Über das Control „DALI-Notbeleuchtung“ werden Informationen zum Zustand der DALI- Notbeleuchtung angezeigt.
Seite 208 Controls und Parameter 9.19.1.2 Symbol für Zustand in Ordnung Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■...
Seite 209 Controls und Parameter 9.19.1.3 Symbol für Zustand laufender Testversuch Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■...
Seite 210 Controls und Parameter 9.19.1.4 Symbol für Zustandsfehler Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 211 Controls und Parameter 9.19.1.5 Symbol für Zustand unbekannt Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 212 Controls und Parameter 9.19.1.7 Farbe für Zustand laufender Testversuch Optionen: <Farbe für Zustand laufender Testversuch> Über den Parameter wird die Farbe des Textes im Zustand „laufender Testversuch“ festgelegt. 9.19.1.8 Farbe für Zustandsfehler Optionen: <Farbe für Zustandsfehler> Über den Parameter wird die Farbe des Textes im Zustand „Zustandsfehler“ festgelegt. 9.19.1.9 Farbe für Zustand unbekannt Optionen:...
Seite 213 Controls und Parameter 9.19.2 Datenpunkte 9.19.2.1 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. 9.19.2.2 Testergebnis Über den Datenpunkt wird ein Status-Telegramm mit den Ergebnissen eines Leuchtentest empfangen. 9.19.2.3 Status Konverter Über den Datenpunkt wird ein Status-Telegramm mit dem Zustand des Konverters empfangen. 9.19.2.4 Lampenstörung Über den Datenpunkt wird bei einer Lampenstörung ein Status-Telegramm empfangen.
Seite 214 Controls und Parameter 9.20 Control „RTR“ Über das Control „RTR“ kann beispielsweise ein zugeordneter Raumtemperaturregler gesteuert werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“ auf Seite 93. 9.20.1 Parameter 9.20.1.1 Control-Funktionen Optionen: Temperatur Temperatur und Lüftergeschwindigkeit Temperatur: ■...
Seite 215 Controls und Parameter 9.20.1.3 Umschalten zwischen Heizen und Kühlen erlauben Optionen: deaktiviert aktiviert deaktiviert: ■ – Der Benutzer kann nicht manuell zwischen den Funktionen Heizen und Kühlen umschalten. aktiviert: ■ – Der Benutzer kann manuell zwischen den Funktionen Heizen und Kühlen umschalten. Über den Parameter wird eingestellt, ob der Benutzer manuell zwischen den Funktionen Heizen und Kühlen umschalten darf.
Seite 216 Controls und Parameter 9.20.1.6 Temperatur Schrittweite Optionen: Einstellmöglichkeit von 0,2 bis 2 Über den Parameter wird die Schrittweite für das Verstellend er Temperatur festgelegt. Die Schrittweite kann für die Anpassung des absoluten Sollwerts genutzt werden. 9.20.1.7 Einheit Optionen: Datenvolumen Beschleunigung Stoffmenge Winkel Drehbeschleunigung...
Seite 217 Controls und Parameter Lichtstrom Lichtintensität Magnetische Feldstärke Magnetischer Fluss Magnetisches Moment Magnetische Flussdichte Masse Massenfluss Moment Kraft Kraftfaktor Druck Verhältnis Rotationsgeschwindigkeit Raumwinkel Spezifisches Gewicht Geschwindigkeit Oberflächenverbindung Temperatur Temperaturänderungsrate Thermische Leitfähigkeit Thermoelektrische Kraft Drehmoment Volumen Über diesen Parameter wird eingestellt, in welcher Maßeinheit die Werte im Control gemessen werden.
Seite 218 Controls und Parameter 9.20.1.9 Startverzögerung Optionen: Einstellmöglichkeit von 0.00:00:00 bis 12:59:59 (hh:mm:ss) Über den Parameter wird die Zeit für eine Startverzögerung des Lüfters eingestellt. 9.20.1.10 Nachlaufverzögerung Optionen: Einstellmöglichkeit von 0.00:00:00 bis 12:59:59 (hh:mm:ss) Über den Parameter wird die Zeit für eine Nachlaufverzögerung des Lüfters eingestellt. 9.20.1.11 Boostschalter sichtbar Optionen:...
Seite 219 Controls und Parameter 9.20.1.14 Statuswert anzeigen Optionen: deaktiviert aktiviert deaktiviert: ■ – Der aktuelle Statuswert wird nicht angezeigt. aktiviert: ■ – Die aktuelle Statuswert wird angezeigt. Über diesen Parameter wird eingestellt, ob der gegenwärtige Statuswert angezeigt werden soll. 9.20.1.15 Schrittgröße Optionen: Einstellmöglichkeit von 1 bis 100 Über den Parameter wird die kleinste mögliche Schrittgröße eingestellt, mit der das Control...
Seite 220 Controls und Parameter 9.20.1.18 EIN-/AUS-Verhalten Optionen: Ein / Aus über separate Punkte Ein / Aus verknüpft mit erster Stufe Kein Ein / Aus EIN/AUS über separate Punkte ■ – Der Lüfter wird direkt ein- bzw. ausgeschaltet. EIN/AUS verknüpft mit erster Stufe ■...
Seite 221 Controls und Parameter 9.20.1.21 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 222 Controls und Parameter 9.20.2 Datenpunkte 9.20.2.1 EIN-/AUS-Befehl Über den Datenpunkt wird ein Ein- bzw. Ausschaltbefehl an den Raumtemperaturregler gesendet. 9.20.2.2 EIN-/AUS-Status Über den Datenpunkt wird ein Status-Telegramm für den Raumtemperaturrelger empfangen. 9.20.2.3 Aktuelle Temperatur Über den Datenpunkt wird die aktuell vom Raumtemperaturregler gemessene Temperatur empfangen.
Seite 223 Controls und Parameter 9.20.2.12 Lüftergeschwindigkeit Befehl Über diesen Datenpunkt wird eine beliebige Lüftergeschwindigkeit aktiviert. 9.20.2.13 Status Lüftergeschwindigkeit Über diesen Datenpunkt wird ein Telegramm mit dem Status der Lüftergeschwindigkeit empfangen. 9.20.2.14 Befehl Automatik Der Datenpunkt ist freigegeben, wenn der Parameter „Automatikbetrieb sichtbar“ auf „aktiviert“ eingestellt ist.
Seite 224 Controls und Parameter 9.20.2.21 Schrittweiser Temperaturbefehl Der Datenpunkt wird freigegeben, wenn der Parameter „Datenpunkt für die Sollwerteinstellung“ auf „schrittweise“ parametriert ist. Über den Datenpunkt wird ein Telegramm zur schrittweisen Anpassung des Temperatursollwert gesendet. 9.20.2.22 Status schrittweise Temperatur Der Datenpunkt wird freigegeben, wenn der Parameter „Datenpunkt für die Sollwerteinstellung“ auf „schrittweise“...
Seite 225 Controls und Parameter 9.21 Control „RGBW“ Über das Control „RGBW“ kann eine Steuerung für entsprechende Lampen (LEDs, Philips Hue, usw.) eingerichtet werden. Die Zuordnung erfolgt über ausgewählte Elemente (Gruppenadressen). Für die Lampen können dann bestimmte Einstellungen vorgenommen werden. So können z. B. die Farben gewechselt oder der Warmweißanteil angepasst werden.
Seite 226 Controls und Parameter 9.21.1.3 Vordefinierte Farben verwenden Optionen: deaktiviert aktiviert deaktiviert: ■ – Vordefinierten Farben können nicht verwendet können. aktiviert: ■ – Vordefinierte Farben können verwendet werden. Über den Parameter wird eingestellt, ob vordefinierte Farben verfügbar sein sollen. 9.21.1.4 Vordefinierte Farbe x Optionen: <Vordefinierte Farbe x>...
Seite 227 Controls und Parameter 9.21.1.7 RGB Ein / Aus unterstützen Optionen: deaktiviert aktiviert deaktiviert: ■ – Datenpunkt ist nicht freigegeben. aktiviert: ■ – Datenpunkt ist freigegeben. Über den Parameter können die 1-Bit-Datenpunkte „RGB Ein- / Aus-Befehl“ und „RGB Ein- / Aus-Status“ freigeschaltet werden. 9.21.1.8 Weiß...
Seite 228 Controls und Parameter 9.21.2.4 Status RGB Ein / Aus Dieser Datenpunkt ist freigegeben, wenn der Parameter „RGB Ein / Aus unterstützen“ aktiviert wurde. Über den Datenpunkt wird ein RGB-Befehl versendet. 9.21.2.5 Rot-Befehl Über den Datenpunkt wird ein Telegramm mit den Farbinformationen des roten Farbraums versendet.
Seite 229 Controls und Parameter 9.21.2.15 Befehlswert Über den Datenpunkt werden die aktuellen Farbinformationen versendet. 9.21.2.16 Statuswert Über den Datenpunkt wird ein Status-Telegramm mit den aktuellen Farbinformationen empfangen. 9.21.2.17 LED RGB Befehl Dieser Datenpunkt ist freigegeben, wenn der Parameter „Verfügbare Farbkanäle“ auf „Nur RGB“, „Weiß/Kaltweiß“...
Seite 230 Controls und Parameter 9.21.2.23 LED Warmweiß-Befehl Dieser Datenpunkt ist freigegeben, wenn der Parameter „Verfügbare Farbkanäle“ auf „RGB+Warmweiß/Kaltweiß“ oder „Warmweiß/Kaltweiß“ eingestellt ist. Über den Datenpunkt wird ein Telegramm mit dem Wert für Weiß oder Warmweiß versendet. 9.21.2.24 Status LED Warmweiß Dieses Kommunikationsobjekt ist freigegeben, wenn der Parameter „Verfügbare Farbkanäle“ auf „RGB + warmes Weiß...
Seite 231 Controls und Parameter 9.22 Control „Energieansicht“ Über das Control Energieansicht wird der zusammengefasste Energieverbrauch in einem bestimmten Zeitraum als Diagramm dargestellt. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“ auf Seite 93. 9.22.1 Parameter 9.22.1.1 Anzahl externe Daten Optionen:...
Seite 232 Controls und Parameter 9.22.1.4 Kann Daten exportieren Optionen: deaktiviert aktiviert deaktiviert: ■ – Daten zur Energienutzung können nicht in eine .csv-Datei ausgegeben werden. aktiviert: ■ – Daten zur Energienutzung können in eine .csv-Datei ausgegeben werden. Über den Parameter wird eingestellt, ob Daten zur Energienutzung durch den Benutzer in eine .csv-Datei ausgegeben werden dürfen.
Seite 233 Controls und Parameter 9.23 Control „Physikalischer Zähler“ Das Control „Physikalischer Zähler“ dient dazu, den Verbrauch einer zuvor festgelegten physikalischen Größe zu messen. Es kann nur als Funktion im Projektbaum platziert werden. 9.23.1 Parameter 9.23.1.1 <Physikalischen Zähler> hinzufügen Optionen: Strom Erneuerbare Energie Wasser Strom: ■...
Seite 234 Controls und Parameter 9.23.2 Datenpunkte 9.23.2.1 Wert Über den Datenpunkt wird ein Telegramm mit dem absoluten Wert des Energieverbrauchs empfangen. Produkthandbuch 2CKA1373B9896 │234...
Seite 235 Controls und Parameter 9.24 Control „Virtueller Zähler“ Das Control „Virtueller Zähler“ dient dazu, den Verbrauch einer zuvor festgelegten physikalischen Größe zu messen. Es kann nur als Funktion im Projektbaum hinzugefügt werden. 9.24.1 Parameter 9.24.1.1 <Virtuellen Zähler> hinzufügen Optionen: Strom Erneuerbare Energie Wasser Strom: ■...
Seite 236 Controls und Parameter 9.24.2 Datenpunkte 9.24.2.1 Wert Über den Datenpunkt wird ein Telegramm mit dem absoluten Wert des Energieverbrauchs empfangen. Produkthandbuch 2CKA1373B9896 │236...
Seite 237 Controls und Parameter 9.25 Control „Seitenlinks“ Über das Control „Seitenlinks“ kann auf eine oder mehrere beliebige Webseiten verlinkt werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“ auf Seite 93. 9.25.1 Parameter 9.25.1.1 Darstellung im Control Optionen: Linktext Linktext und Bild...
Seite 238 Controls und Parameter 9.25.1.4 Umleitungsverhalten Optionen: Als integrierte Seite öffnen Als überlagertes Fenster öffnen Als neue Registerkarte öffnen Als neues Fenster öffnen Als integrierte Seite öffnen: ■ – Der Link wird als integrierte Seite geöffnet. Als überlagertes Fenster: ■ – Der Link wird als überlagertes Fenster geöffnet.
Seite 239 Controls und Parameter 9.25.1.7 Dezimalstellen für Informationswert Optionen: Einstellmöglichkeit von 0 bis 5 Über den Parameter wird eingestellt, wie viele Dezimalstellen bei Zahlenwerten im Informationsfeld angezeigt werden. Die Verzögerungszeit ist in Schritten von einer Millisekunde einstellbar (Min: 0 - Max: 5). Hinweis Der Parameter ist nur dann einstellbar, wenn der Parameter „Informationstext aktivieren“...
Seite 240 Controls und Parameter 9.25.1.10 Bild von Link x Optionen: Benutzerdefiniert (sofern vorhanden) Beleuchtung Kommunikation Energie Funktion Multimedia Navigation Benachrichtigung Objekt Szene System Temperatur Fenster und Tür Benutzerdefiniert (falls vorhanden) ■ Funktion ■ Kommunikation ■ Energie ■ Beleuchtung ■ Multimedia ■ Navigation ■...
Seite 241 Controls und Parameter 9.25.1.11 Bild zuschneiden Optionen: deaktiviert aktiviert deaktiviert: ■ – Ausgewählte Bilder können nicht zugeschnitten werden. aktiviert: ■ – Ausgewählte Bilder können zugeschnitten werden. Über diesen Parameter kann die Zuschneide-Funktion aktiviert werden. Über die Zuschneide- Funktion werden alle ausgewählten Bilder so zugeschnitten, dass sie die gleiche Höhe und Breite haben.
Seite 242 Controls und Parameter 9.25.2 Datenpunkte 9.25.2.1 Informationswert Dieser Datenpunkt ist freigegeben, wenn der Parameter „Informationstext aktivieren“ auf „aktiviert“ parametriert ist. Über den Datenpunkt wird ein Telegramm mit dem Wert des Informationstextbereichs des Controls empfangen. 9.25.2.2 Deaktivieren Über den Datenpunkt werden die Bedienfunktionen des Controls deaktiviert. ...
Seite 243 Controls und Parameter 9.26 Control „Bild“ Über das Control „Bild“ kann über ein Bild im Control in Form eines Symbols oder eine Grafik auf eine oder mehrere beliebige Webseiten verlinkt werden. Hinweis Alle in der Registerkarte „Allgemein“ einstellbaren Parameter entnehmen Sie Kapitel 9.1 „Allgemeine Parameter“...
Seite 244 Controls und Parameter Symbol kann auch eine individuell hinterlegte Bilddatei sein. Es bestimmt, wie der Link innerhalb der Schaltfläche des Controls dargestellt wird. 9.26.1.2 Bild zuschneiden Optionen: deaktiviert aktiviert deaktiviert: ■ – Ausgewählte Bilder können nicht zugeschnitten werden. aktiviert: ■ –...
Seite 245 Controls und Parameter 9.27 Bearbeitung der Controls Neben der Parametrierung der Controls können weitere Bearbeitungen vorgenommen werden, z. B. können Sie ein parametriertes Control kopieren, um es zusätzlich an einer anderen Position derselben oder einer anderen Bedienseite zu verwenden. 9.27.1 Control hinzufügen Controls können entweder als reine Funktion oder als Funktion mit zugehöriger Kachel angelegt werden.
Seite 246 Controls und Parameter Control aus Bedienseite kopieren 1. Markieren Sie auf der entsprechenden Bedienseite das Control, das Sie kopieren möchten. 2. Drücken Sie die Tastenkombination Strg+C, um das Control zu kopieren. 3. Wählen Sie die Bedienseite aus, in die Sie das Control einfügen möchten. 4.
Seite 247 Controls und Parameter 9.28 Konfiguration der Anwendungen und Anwendungsseiten Im IoT Dashboard Tool können Anwendungen mit festgelegten Funktionen konfiguriert werden. Wenn diese Anwendungen aktiviert sind, kann der Zugriff über Anwendungsseiten erfolgen, bzw. die Anwendung läuft im Hintergrund ab. Sie können die Anwendungen vorab entsprechend konfigurieren.
Seite 248 Controls und Parameter Ereignisse hinzufügen Abb. 31: Ereignisse hinzufügen Innerhalb der Zeitplaneinstellungen können Ereignisse programmiert werden. Standardmäßig wird der Bereich „Wöchentlich“ angezeigt. 1. Wählen Sie in der Registerkarte „Informationen“ einen beliebigen Zeitplan aus. 2. Klicken Sie auf das schwarze Stiftsymbol.
Seite 249 Controls und Parameter Ausnahmen hinzufügen Abb. 32: Ausnahmen hinzufügen Wenn Sie ein Ereignis festgelegt haben, können Sie Ausnahmen hinzufügen, die vom normalen wöchentlichen Zeitplan abweichen. 1. Öffnen Sie den Bereich „Ausnahmen“, indem Sie entweder auf die Schaltfläche „Ausnahme hinzufügen“, oder auf die Überschrift des Bereichs "Ausnahmen" klicken.
Seite 250 Controls und Parameter Alle Ereignisse und Ausnahmen löschen 1. Navigieren Sie in die Zeitplaneinstellungen. 2. Wechseln Sie entweder in den Bereich „Wöchentlich“ oder den Bereich „Ausnahmen“. 3. Klicken Sie auf die Schaltfläche „Alle löschen“, um entweder Ereignisse (Löschen im Bereich „Wöchentlich“) oder Ausnahmen (Löschen im Bereich „Ausnahmen“) zu löschen. Einstellungen rückgängig machen 1.
Seite 251 Controls und Parameter 9.28.2 Parameter 9.28.2.1 Kann aktiviert oder deaktiviert werden Optionen: deaktiviert aktiviert deaktiviert: ■ – Deaktiviert den Zeitplan. aktiviert: ■ – Aktiviert den Zeitplan. Über den Parameter kann der entsprechende Zeitplan aktiviert bzw. deaktiviert werden. 9.28.2.2 Heute kann überschrieben werden Optionen: deaktiviert aktiviert...
Seite 252 Controls und Parameter 9.28.2.4 Wiederholung Optionen: Immer Keine Bei Fehler Immer: ■ – Der Zeitplanbefehl wird immer wiederholt. Keine: ■ – Der Zeitplanbefehl wird nicht wiederholt. Bei Fehler: ■ – Der Zeitplanbefehl wird nur im Falle eines Fehles wiederholt. Über den Parameter kann die Wiederholungshäufigkeit eines Zeitplanbefehls bei aktiven Einträgen festgelegt werden.
Seite 253 Controls und Parameter 9.28.2.7 Heute verfügbar Optionen: deaktiviert aktiviert deaktiviert: ■ – Heute-/Morgen-Einstellungen werden nicht im IoT Dashboard angezeigt. aktiviert: ■ – Heute-/Morgen-Einstellungen werden im IoT Dashboard angezeigt. Über diesen Parameter wir festgelegt, ob Heute-/Morgen-Einstellungen im IoT Dashboard angezeigt werden sollen. ...
Seite 254 Controls und Parameter 9.28.3 Anwendung „Alarme“ Für jedes vorhandene Control können Alarme und zugehörige Auslösebedingungen definiert werden. Die definierbaren Alarme sind abhängig von der Art des Controls (z. B. Dimmer, Jalousie, etc.). Nachfolgend werden die verschiedenen Alarme und ihre Konfiguration beschrieben. 9.28.3.1 Übersicht der Alarme Die linke Spalte der nachfolgenden Tabelle gibt einen Überblick über alle Datenpunkte mit...
Seite 255 Controls und Parameter Lampen-/Leuchtenstörung Control „DALI-Leuchte“ Start-/Stoppbefehl Control „Dimmer schrittweise“ Befehl zum relativen Dimmen Control „Dimmer schrittweise“ Control „Voreinstellungen Lüfter“ Lüftergeschwindigkeit Befehl Control „Lüftergeschwindigkeit Schieberegler“ Control „RTR“ Control „Voreinstellungen Lüftergeschwindigkeit“ Status Lüftergeschwindigkeit Control „Lüftergeschwindigkeit Schieberegler“ Control „RTR“ Control „Voreinstellungen Lüftergeschwindigkeit“ EIN-/AUS-Befehl Control „Lüftergeschwindigkeit Schieberegler“...
Seite 256 Controls und Parameter Temperaturwert Control „Wetter“ Gefühlter Temperaturwert Control „Wetter“ Windgeschwindigkeit Control „Wetter“ Windsensor gestört Control „Wetter“ Relative Feuchte Control „Wetter“ Helligkeitswert Control „Wetter“ Helligkeitssensor gestört Control „Wetter“ Regen/Sonne Control „Wetter“ Tag/Nacht Control „Wetter“ Tag-/Nachtsensor gestört Control „Wetter“ Luftdruckwert Control „Wetter“ Störung bei der Zeitsynchronisation Control „Wetter“...
Seite 257 Controls und Parameter Betriebsmodus überschreiben Control „RTR“ Befehl Status HVAC Control „RTR“ Boostbefehl Control „RTR“ Überschreibungsbefehl Control „RTR“ Überschreibungsstatus Control „RTR“ Fensterkontakt Control „RTR“ Präsenzmelder Control „RTR“ Aktueller Zustand Control „RTR“ Kondensalarm Control „RTR“ Temperaturschritt-Befehl Control „RTR“ Status Temperatur schrittweise Control „RTR“...
Seite 258 Controls und Parameter 9.28.3.2 Alarme Optionen Für welche Datenpunkte Alarme konfiguriert werden können, hängt vom zugehörigen Control und den eingestellten Parametern ab. Der Umfang der verfügbaren Optionen zur Erstellung von Alarmen kann somit variieren. Nachfolgend werden die verfügbaren Alarmtypen und ihre Funktion erklärt. Alarmtyp Funktion Der Alarm wird für ein Szenario erstellt, in dem der gemeldete Wert...
Seite 259 Bedienseiten konfiguriert. Damit Alarme konfiguriert werden können, müssen der Bedienseite zuvor Controls hinzugefügt worden sein. Abb. 33: Alarme Konfiguration Gehen Sie wie folgt vor, um eine oder mehrere Alarme zu konfigurieren: 1. Wählen Sie das Control aus, für das Sie Alarme konfigurieren möchten.
Seite 260 Szene zusammengefassten Aktionen werden zeitgleich geschaltet. Der Benutzer kann so beispielsweise mit nur einem Tastendruck eine bestimmte Lichtstimmung schaffen (= mehrere Dimmaktoren). Abb. 34: Ereignisse hinzufügen Hinweis Jede Lokale Szene kann mitsamt den vorgenommenen Einstellungen kopiert werden. Erstellen Sie eine Kopie des Szenen-Controls oder der Funktion in der Registerkarte „Informationen“, um die Anwendung mitsamt allen Einstellungen...
Seite 261 Controls und Parameter Szenen anlegen und bearbeiten Abb. 35: Ereignisse hinzufügen 1. Wählen Sie das „Lokale Szene“-Control bzw. alternativ die Anwendung „Lokale Szene“ aus der Registerkarte „Informationen“ aus, für das bzw. die Sie eine oder mehrere Szenen konfigurieren möchten. 2. Öffnen Sie unterhalb der Bedienseite die Registerkarte „Punkteliste“.
Seite 262 Controls und Parameter Gesamte Szene löschen 1. Wählen Sie das Control „Lokale Szene“ bzw. alternativ die Anwendung „Lokale Szene“ aus, bei dem Sie Szenen löschen möchten. 2. Wechseln Sie in die Registerkarte „Punkteliste“ unterhalb der Bedienseite. 3. Klicken Sie in der Liste unter „Szeneneinträge“ auf den zu löschenden Szeneneintrag. 4.
Seite 263 Zeitintervalle zwischen zwei Aktionsaufrufen können dabei frei definiert werden. Abb. 36: Sequenz Punkteliste Sequenz anlegen und bearbeiten Abb. 37: Sequenz anlegen und bearbeiten 1. Wählen Sie das „Sequenz“-Control aus, für das Sie eine Sequenz konfigurieren möchten. 2. Öffnen Sie unterhalb der Bedienseite die Registerkarte „Punkteliste“.
Seite 264 Controls und Parameter – Hier werden die von Ihnen zuvor hinzugefügten Funktionen aufgelistet. 6. Setzen Sie bei jeder Funktion unter „Verwendet“ ein Häkchen, wenn Sie diese in Ihrer Sequenz verwenden möchten. 7. Wählen Sie unter „Wert“ aus, welche Funktion ausgeführt werden soll (z. B. Dimmen auf 50%, oder Hochfahren der Jalousie).
Seite 265 Controls und Parameter 9.28.6 Anwendung „Trends“ Unterhalb der Bedienseite gibt es für jedes ausgewählte Control die Registerkarte „Trends“. Wenn für ein Control Trends gesammelt werden können, werden die jeweiligen Funktionen in der Registerkarte „Trends“ angezeigt. Gesammelte Trends können im Control „Trendansicht“ angezeigt werden.
Seite 266 Controls und Parameter Control „Taster“ Control „DALI-Leuchte“ Control „Dimmer Schieberegler“ Control „Schrittweiser Dimmer“ Schaltstatus Control „Taster“ Control „DALI-Leuchte“ Befehl zum relativen Dimmen Control „Schrittweiser Dimmer“ Start-/Stoppbefehl Control „Schrittweiser Dimmer“ Lampen-/Leuchtenstörung Control „DALI-Leuchte“ Control „Lüftergeschwidigkeit Voreinstellungen“ Lüftergeschwindigkeit Befehl Control „Lüftergeschwindigkeit Schieberegler“ Control „RTR“...
Seite 267 Controls und Parameter Sonnenaufgangszeit Control „Wetter“ Sonnenuntergangszeit Control „Wetter“ Allgemeiner Sensorausfall Control „Wetter“ Dämmerungssensor gestört Control „Wetter“ Temperaturwert Control „Wetter“ Gefühlter Temperaturwert Control „Wetter“ Windgeschwindigkeit Control „Wetter“ Windsensor gestört Control „Wetter“ Relative Feuchte Control „Wetter“ Helligkeitswert Control „Wetter“ Helligkeitssensor gestört Control „Wetter“...
Seite 268 Controls und Parameter Status LED Kaltweiß Control „RGBW“ Aktuelle Temperatur Control „RTR“ Aktuelle Temperatur Störung Control „RTR“ Normaler Betriebsmodus-Befehl Control „RTR“ Betriebsmodus überschreiben Control „RTR“ Befehl Überschreibungsbefehl Control „RTR“ Überschreibungsstatus Control „RTR“ Fensterkontakt Control „RTR“ Präsenzmelder Control „RTR“ Aktueller Zustand Control „RTR“...
Seite 269 Welche Trends konfigurierbar sind, ist abhängig von der Art und Parametrierung des ausgewählten Controls. Je nach Parametrierung sind nicht alle Datenpunkte freigegeben und somit auch nicht alle Trends konfigurierbar. Abb. 38: Ereignisse hinzufügen Trends konfigurieren 1. Wählen Sie das Control aus, für das Sie Trends konfigurieren möchten.
Seite 270 Controls und Parameter Trends mit Control „Trendansicht“ verknüpfen 1. Wählen Sie das entsprechende „Trendansicht“-Control aus, das Sie mit den Trends verknüpfen möchten. 2. Öffnen Sie unterhalb der Bedienseite die Registerkarte „Punkteliste“. 3. Wechseln Sie in die Registerkarte „Informationen“ oder „Projekt“ des rechten Bildschirmbereichs.
Seite 271 Detaillierte Fachkenntnisse, speziell zur Inbetriebnahmesoftware ETS, durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Abb. 39: Bereich Datenpunkte Um die Verbindung zwischen einem Control und z. B. einem Ablauf herzustellen, müssen Sie dem Control direkt im IoT Dashboard Tool oder alternativ über die ETS eine Gruppenadresse zuweisen.
Seite 272 Hinweis Detaillierte Fachkenntnisse, speziell zur Inbetriebnahmesoftware ETS, durch KNX Schulungen, werden zum Verständnis vorausgesetzt. Abb. 40: Bereich „Gruppenadressen“ Die Gruppenadresse der Elemente wird für die funktionale Zuordnung genutzt: Die sendende Gruppe beinhaltet die Gruppenadresse, an die ein Telegramm gesendet ■...
Seite 273 Controls und Parameter 9.30.1 Hauptgruppen Hauptgruppen hinzufügen 1. Öffnen Sie die Registerkarte „Gruppenadressen“ im rechten Bildschirmbereich. 2. Führen Sie einen Rechtklick in der Registerkarte aus und klicken Sie auf die Option „Hauptgruppen hinzufügen“. – Es öffnet sich das Menü „Hauptgruppen hinzufügen“. 3.
Seite 274 Controls und Parameter Hauptgruppen/Mittelgruppen umbenennen 1. Öffnen Sie die Registerkarte „Gruppenadressen“ im rechten Bildschirmbereich. 2. Führen Sie einen Rechtklick auf einer beliebigen Hauptgruppe/Mittelgruppe aus und klicken Sie auf die Option „Umbenennen“. – Es öffnet sich ein Menüfenster. 3. Vergeben Sie einen beliebigen Namen 4.
Seite 275 Controls und Parameter 9.30.2 Gruppenadressen Gruppenadressen hinzufügen Abb. 41: Ereignisse hinzufügen 1. Öffnen Sie die Registerkarte „Gruppenadressen“ im rechten Bildschirmbereich. 2. Wählen Sie eine beliebige Hauptgruppe aus. 3. Führen Sie einen Rechtklick auf die Hauptgruppe aus und klicken Sie auf die Option „Gruppenadressen hinzufügen“.
Seite 276 Controls und Parameter 9. Klicken Sie auf „Hinzufügen“. – Die Gruppenadressen werden der Registerkarte „Gruppenadressen“ hinzugefügt. Gruppenadressen bearbeiten 1. Öffnen Sie die Registerkarte „Gruppenadressen“ im rechten Bildschirmbereich. 2. Führen Sie einen Rechtklick auf einer beliebigen Gruppenadresse aus und klicken Sie auf die Option „Bearbeiten“, oder Klicken Sie auf das Stiftsymbol.
Seite 277 Über die Funktion „Zuweisung“ werden den Datenpunkten der Controls Gruppenadressen zugewiesen. Nur nach erfolgter Zuweisung können Datenpunkte Telegramme an den KNX-Bus senden oder vom KNX-Bus empfangen. Abb. 42: Zuweisungen Sie können Zuweisungen in drei verschiedenen Bereichen konfigurieren: Zuweisung eines einzelnen Control bzw. Funktionsblocks ■...
Seite 278 Typ einen Konverter und zeigt das Ergebnis an (z. B. Wert für Ein, Wert für Aus). Hinweis Bitte beachten Sie, dass nicht für alle Datentypen Konvertierungen möglich sind. Abb. 44: Konverter Konvertierung auf Datentyp-Ebene Bei der Konvertierung auf Datentyp-Ebene gibt es drei mögliche Szenarien: Kein Konverter benötigt, da Datentypen von Datenpunkt und Gruppenadresse kompatibel...
Seite 279 Controls und Parameter 9.31.2 Zuweisung eines einzelnen Controls Nachfolgend wird beschrieben, wie Sie die Zuweisung bei einem einzelnen Control durchführen. 1. Wählen Sie im Navigationsbaum ein beliebiges Gebäudearchitektur-Element aus. 2. Klicken Sie in der Kachelansicht anschließend auf das Control, dessen Zuweisung sie vornehmen möchten.
Seite 280 Controls und Parameter Gleichen Konverter für Befehls- und Status-Telegramme verwenden Normalerweise werden für Befehls- und Status-Telegramme verschiedene Datenpunkte verwendet. Bei einem Schalter gibt es z. B: einen Befehls-Datenpunkt und einen Status - Datenpunkt für. Beide verwenden den Typ Ein bzw. Aus. Wenn Sie für Befehl und Status die gleiche Gruppenadresse verwenden möchten, müssen Sie normalerweise die Zuweisung zweifach vornehmen.
Seite 281 Controls und Parameter Gruppenadressen kopieren und einfügen 1. Wählen Sie eine Gruppenadresse aus, die Sie kopieren möchten. 2. Öffnen Sie das Gruppenadressen-Menü durch einen Rechtsklick auf das Quadrat rechts neben der Gruppenadresse. 3. Wählen Sie die Option „Kopieren“ aus. Kopieren Sie alternativ über die Tastenkombination STRG+C.
Seite 282 Controls und Parameter 9.31.3 Zuweisung aller Funktionen eines Gebäudearchitektur-Elements Sie können die Zuweisung auch auf Ebene eines ganzen Gebäudearchitektur-Elements konfigurieren. Der Unterschied gegenüber der Zuweisung eines einzelnen Controls besteht darin, dass alle Controls eines Gebäudearchitektur-Elements angezeigt werden. Sie können ebenfalls die Datenpunkte eines jeden Controls mitsamt den zugewiesenen Gruppenadressen einsehen.
Seite 283 Controls und Parameter Gleichen Konverter für Befehls- und Status-Telegramme verwenden Normalerweise werden für Befehls- und Status-Telegramme verschiedene Datenpunkte verwendet. Bei einem Schalter gibt es z. B: einen Befehls-Datenpunkt und einen Status - Datenpunkt für. Beide verwenden den Typ Ein bzw. Aus. Wenn Sie für Befehl und Status die gleiche Gruppenadresse verwenden möchten, müssen Sie normalerweise die Zuweisung zweifach vornehmen.
Seite 284 Controls und Parameter Gruppenadressen kopieren und einfügen 1. Wählen Sie eine Gruppenadresse aus, die Sie kopieren möchten. 2. Öffnen Sie das Gruppenadressen-Menü durch einen Rechtsklick auf das Quadrat rechts neben der Gruppenadresse. 3. Wählen Sie die Option „Kopieren“ aus. Kopieren Sie alternativ über die Tastenkombination STRG+C.
Seite 285 Controls und Parameter 9.31.4 Projektzuweisung Sie können die Zuweisung auch auf Projektebene konfigurieren. Der Unterschied gegenüber der Zuweisung eines einzelnen Controls oder der Zuweisung aller Gebäudearchitektur- Elemente besteht darin, dass alle Controls des gesamten Projekts angezeigt werden. Sie können ebenfalls die Datenpunkte eines jeden Controls mitsamt den zugewiesenen Gruppenadressen einsehen.
Seite 286 Controls und Parameter Gruppenadressen kopieren und einfügen 1. Wählen Sie eine Gruppenadresse aus, die Sie kopieren möchten. 2. Öffnen Sie das Gruppenadressen-Menü durch einen Rechtsklick auf das Quadrat rechts neben der Gruppenadresse. 3. Wählen Sie die Option „Kopieren“ aus. Kopieren Sie alternativ über die Tastenkombination STRG+C.
Seite 287 Controls und Parameter 9.32 Einlesen der Konfiguration in den Busch-Installationsbus ® KNX IoT Dashboard Server Wenn die Gebäudestruktur fertig gestellt und die benötigten Parameter konfiguriert wurden, kann die Projektkonfiguration in den IoT Dashboard Server eingelesen werden. Gehen Sie dazu vor wie nachfolgend beschrieben: 1.
Seite 288 Controls und Parameter 9.33 RESET (Gerät zurücksetzen) Es gibt drei verschiedene Resetprozeduren, die nachfolgend beschrieben werden: Gerät zurücksetzen 1. Drücken Sie die Taste Reset länger als 2 Sekunden aber kürzer als 10 Sekunden. – Die LED ON blinkt grün (3 Hz). –...
Seite 289 Dazu müssen Sie sich über einen Browser mit Ihrem Account und einem entsprechenden Passwort einloggen. Abb. 45: Login-Bildschirm Sprache ändern Vor dem Login haben Sie die Möglichkeit die Sprache des IoT Dashboard zu ändern. Gehen Sie dazu wie folgt vor: 2.
Seite 290 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Abb. 46: Übersicht IoT Dashboard [1] Burger-Menü zum Öffnen des Menübands [2] Schnellzugriff: Startseite [3] Schnellzugriff: Favoriten [4] Schnellzugriff: Verknüpfungen [5] Benutzer-Logout Pos. Funktionsbeschreibung Öffnen des Menübands für Zugriff auf die Gebäudearchitektur und alle weiteren Funktionen des IoT Dashboard.
Seite 291 Im Menüband werden verschiedene Funktionen zusammengefasst. Sie müssen das Menüband öffnen, um auf diese Funktionen zugreifen zu können. Das Menüband öffnen Sie wie folgt: 1. Klicken Sie auf das Burger-Menü, um das Menüband zu öffnen. 4 4 4 Abb. 47: Menüband [1] Menüband fixieren [2] Menüband schließen [3] Bearbeitungsmodus...
Seite 292 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Navigationsbaum Abb. 48: Navigationsbaum Über den Navigationsbaum können Sie durch die verschiedenen Abschnitte der Gebäudearchitektur navigieren, die zuvor im IoT Dashboard Tool konfiguriert wurden. Darüber hinaus können Sie den Navigationsbaum Ihren Bedürfnissen anpassen. Elemente öffnen Wird der Mauszeiger über den Navigationsbaum und die Elemente der Gebäudearchitektur...
Seite 293 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Anwendungen Abb. 49: Menü „Anwendungen“ Über das Menü „Anwendungen“ können Sie durch die verschiedenen Anwendungen navigieren. Anwendungen öffnen 1. Klicken Sie im Menüband auf die Option „Anwendungen“. 2. Wählen Sie eine beliebige Anwendung aus.
Seite 294 „RTR“, sowie weiteren Funktionen genutzt. Die Controls können Schalter, Tasten, Schieberegler und Anzeigen enthalten. 10.2.1 Grundstrukturen der Controls Abb. 50: Grundstrukturen der Controls (am Beispiel verschiedener Controls) Pos. Element Funktionsbeschreibung Die Headline zeigt eine Reihe verschiedener Primärfunktionen an, wie Headline z.
Seite 295 Jedes Control verfügt über ein eigenes Dropdown-Optionsmenü. Innerhalb des Optionsmenüs werden sekundäre Funktionen (z. B. Verlinkungen zu Zeitplänen, Trends, etc.) sowie aktive Alarme aufgeführt. Abb. 51: Optionsmenü Optionsmenü öffnen 1. Klicken Sie auf die drei Punkte in der oberen rechten Ecke der Headline eines Controls.
Seite 296 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.2.2 Weitere Grundprinzipien Funktionsflächen Abb. 52: Grundprinzipien Funktionsflächen Funktionsflächen von z. B. Dimm- oder Lüfter-Controls können die verschiedenen Dimm- oder Lüfterstufen anhand wechselnder Symbole anzeigen. Hervorhebungen Abb. 53: Grundprinzipien Hervorhebungen Hervorhebungen dienen der Kenntlichmachung von: Funktionen in Controls ■...
Seite 297 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Primäre Informationen Abb. 54: Grundprinzipien Primäre Informationen Primäre Informationen, wie Status, Statussymbole, anwählbare Elemente und Text in den Controls werden in dunkler Schrift dargestellt. Diese Informationen werden ausgegraut, wenn ein Fehler vorliegt, die erforderlichen Benutzerrechte fehlen, oder sich das Element in einem Überschreibprozess befindet.
Seite 298 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.2.3 Variable Controls Hinweis Die hier beschriebenen Basisversionen können weiter variiert werden. Schalter (Basisversion) Mit Schaltern können einfache Schalter realisiert werden, wie z. B. Lichtschalter oder Schalter für einfache Schaltvorgänge. Control Status Funktion Ein umschaltender Taster sendet bei Bedienung abwechseln einen von zwei Schalter Werten aus und wechselt dabei zwischen...
Seite 299 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Jalousie (Basisversion, kann weiter variiert werden) Mit Jalousie-Controls kann die Ansteuerung von z. B. Jalousien und Rollläden und anderen motorbetriebenen Aktoren realisiert werden. Control Status Funktion Jalousie / Rollläden Die Schaltfläche in der Mitte zeigt den Status in Prozent an.
Seite 300 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Szenen (Basisversion) Mit den Szenen-Controls kann der Benutzer sogenannte „Szenen“ Starten. In Szenen können mehrere Aktionen zu einer einzigen Aktion zusammengefasst sein, sodass der Benutzer mit nur einem Tastendruck beispielsweise eine bestimmte Lichtstimmung schaffen kann (mehrere Dimmaktoren).
Seite 301 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Lüfterschalter (Basisversion, kann weiter variiert werden) Mit Lüfterschaltern können Schaltabfolgen realisiert werden. Ein Stufenschalter vereint gewissermaßen mehrere Taster zu einem Control. Control Status Funktion Die Variante verfügt über mindestens zwei oder mehrere Taster-Schaltflächen zum Aufrufen der vorherigen, bzw.
Seite 302 Bedienung über Busch-Installationsbus® KNX IoT Dashboard DALI Anhand von DALI-Controls können einzelne Leuchten und ganze Lichtinstallationen synchron angesteuert werden. Control Status Funktion Das Control verfügt über mindestens zwei oder mehrere Taster-Schaltflächen zum Aufrufen der vorherigen, bzw. nächsten Dimmstufe. Einschalten / Ausschalten Das Einschalt- und Ausschaltverhalten ist DALI-Leuchten abhängig von dem durch den Installateur...
Seite 303 Bedienung über Busch-Installationsbus® KNX IoT Dashboard RGBW (Basisversion) Mit RGBW-Controls können für entsprechende Lampen (LEDs, Philips Hue, usw.) bestimmte Einstellungen vorgenommen werden. So können z. B. die Farben gewechselt oder der Warmweiß-Anteil angepasst werden Control Status Funktion Licht ein- / ausschalten Durch Klicken / Drücken auf das Lampensymbol wird die Lampe mit den konfigurierten Farbwerten ein oder...
Seite 304 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Wertanzeigeelemente / Wertsendeelemente (Basisversion) Mit Wertanzeigeelementen werden Werte als Text oder grafische Informationen angezeigt. Sie sind nicht bedienbar (Ausnahme Schieberegler Wert), sondern dienen der Anzeige von Werten. Mit Wertsendeelementen können Werte in verschiedenen Formaten angezeigt und an andere Geräte gesendet werden.
Seite 305 Navigationsbaum bearbeiten Die hierarchische Anordnung der Gebäudeteile im Navigationsbaum ist abhängig von der im IoT Dashboard Tool oder der in der ETS konfigurierten Struktur. Abb. 56: Navigationsbaum bearbeiten Im Bearbeitungsmodus können im Navigationsbaum folgende Änderungen vorgenommen werden: [1] Elemente umbenennen (Buchstabensymbol) [2] Elemente ein- und ausblenden (Augensymbol) [3] Gebäudearchitektur neu anordnen (Listensymbol)
Seite 306 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Hinweis Jeder Benutzer kann seine eigenen individuellen Änderungen vornehmen. Bitte beachten Sie, dass die Änderungen somit nur für den jeweiligen Benutzer gültig sind, der die Änderungen durchgeführt hat. Elemente gehen beim Ändern nicht endgültig verloren, sondern werden nur für den jeweiligen Benutzer ausgeblendet.
Seite 307 Sie, dass die Änderungen somit nur für den jeweiligen Benutzer gültig sind, der die Änderungen durchgeführt hat. Abb. 57: Aufruf und Bearbeitung der Favoritenseite Die Controls werden auf der Favoritenseite in der gleichen Reihenfolge angezeigt, in der sie dieser hinzugefügt wurden (siehe Kapitel 10.3.1.1 „Navigationsbaum bearbeiten“ auf Seite 305).
Seite 308 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Control umbenennen 1. Öffnen Sie die Favoritenseite. 2. Wählen Sie ein Control aus. 3. Klicken Sie auf die Schaltfläche „A_“ um das Control umzubenennen. 4. Vergeben Sie einen neuen Namen. 5. Bestätigen Sie die Änderung durch Klick in einen freien Bereich. Control aus Favoriten entfernen 1.
Seite 309 Dashboard. Jedes Control kann zusätzlich auch als Verknüpfung hinzugefügt werden. Alle hinzugefügten Verknüpfungen können über das Menüband aufgerufen werden. Abb. 58: Verknüpfungen erstellen und bearbeiten In jeder Verknüpfung sind benutzerdefinierte Filter oder Einstellungen für die entsprechende Bedienseite hinterlegt. Verknüpfungen sind gültig, sobald eine Bedienseite bzw. ein Bereich als Verknüpfungseintrag ausgewählt wird.
Seite 310 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Wenn dem IoT Dashboard eine neue Verknüpfung hinzugefügt wird, werden Sie aufgefordert einen aussagekräftigen Namen zu vergeben. Wenn Sie zu einem späteren Zeitpunkt den Namen der Verknüpfung ändern möchten, gehen Sie wie folgt vor: 1.
Seite 311 In einer Listenansicht werden alle Meldungen aufgelistet. Zusätzlich gibt es zu jeder Meldung Angaben zu Typ und Namen, eine Alarmbeschreibung, den Auslöser, den Zeitpunkt der Auslösung, sowie den aktuellen Status. In der Übersicht können aktuelle und historische Meldungen („Aktuell“ und „Historisch“) eingesehen werden. Abb. 59: Alarmmeldungen Pos. Funktionsbeschreibung Aktuell und Historisch Unter „Aktuell“...
Seite 312 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Name Im Bereich „Name“ wird der Name der Meldung angezeigt. Beschreibung Im Bereich „Beschreibung“ wird die Meldung beschrieben. Zusätzlich wird angegeben, in welchem Bereich des Gebäudes die Meldung aufgetreten ist. Auslöser Unter „Auslöser“ wird der Auslöser der jeweiligen Meldung angezeigt. Wert Unter „Wert“...
Seite 313 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Filtern nach Schlüsselbegriff ■ Über das Filtersymbol kann in der aktuellen sowie der historischen Ansicht in allen Spalten anhand von Schlüsselbegriffen gefiltert werden. Durch Drag and Drop können die einzelnen Spalten neu angeordnet werden. Über einen Doppelklick kann die Sortierung angepasst werden.
Seite 314 Ihnen neben dem Infosymbol am unteren rechten Bildschirmrand eine Blase mit der Zahl der neuen verfügbaren Benachrichtigungen angezeigt. Die Zahl der Benachrichtigungen nimmt ab, sobald Sie eine Benachrichtigung gelesen haben, und steigt mit jeder eingehenden neuen Benachrichtigung. Abb. 60: Benachrichtigungszentrale Produkthandbuch 2CKA1373B9896 │314...
Seite 315 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Benachrichtigungen lesen 1. Öffnen Sie die Benachrichtigungszentrale durch Klick auf das Infosymbol am rechten unteren Bildschirmrand. 2. Klicken Sie auf die Benachrichtigungen, die Sie öffnen möchten. 3. Klicken Sie auf das Pfeilsymbol einer Benachrichtigung, um detailliertere Informationen zu erhalten.
Seite 316 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Gespeicherte Daten löschen Über die Option „Gespeicherte Daten löschen“, können Sie die Benachrichtigungen aus einem bestimmten Zeitraum zu einem bestimmten Element endgültig aus der Datenbank löschen. 1. Öffnen Sie die Benachrichtigungszentrale durch Klick auf das Infosymbol am rechten unteren Bildschirmrand.
Seite 317 Die Anwendung „Zeitplan“ kann im IoT Dashboard über das Menüband geöffnet werden. Über Zeitpläne können Ereignisse oder Ereignisabfolgen zu festgelegten Zeiten automatisch ausgeführt werden. Abb. 61: IoT Dashboard Zeitpläne Ereignisse werden in den verschiedenen Ansichten auf dem Zeitstrahl als Funktionssymbol dargestellt. Oberhalb des Symbols wird der konfigurierte Wert (z. B. Dimmwert) angezeigt.
Seite 318 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Benutzerrechte Benutzer können nur dann Änderungen vornehmen (Zeitplan überschreiben, Ereignisse ändern oder hinzufügen, Zeitplan aktivieren / deaktivieren), wenn sie über die entsprechenden Berechtigungen verfügen. Benutzer ohne diese Berechtigungen verfügen nur über Leserechte. Hinweis Abhängig von den zugewiesenen Benutzerrechten kann die Visualisierung variieren.
Seite 319 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Alle Ereignisse löschen 1. Öffnen Sie einen Zeitplan (siehe „Zeitplan öffnen“ auf Seite 318). 2. Wechseln Sie in die Ansicht „Heute“ oder „Wöchentlich“. 3. Klicken Sie auf die Schaltfläche „Alle löschen“. – Alle Ereignisse werden aus dem Zeitstrahl gelöscht. Verwandte Zeitpläne Über die Schaltfläche „Verwandte Zeitpläne“...
Seite 320 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Allgemeine Einstellungen ■ Abb. 62: Allgemeine Einstellungen Durch Klick auf das Zahnradsymbol am oberen rechten Bildschirmrand der Zeitplaneinstellungen können Sie allgemeine Einstellungen an einem Zeitplan vornehmen. Aktiver Zeitraum Wenn ein Zeitplan abgelaufen ist, wird dies über ein kleines Warnzeichen neben dem Zahnradsymbol signalisiert.
Seite 321 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Zeitplanliste Mit Hilfe der Zeitplanliste kann vermieden werden, dass sich Befehle innerhalb des Gebäudes überschneiden. 1. Öffnen Sie die Zeitplanliste durch Klick auf die Schaltfläche „Zeitplanliste“. – In der Zeitplanliste werden alle Zeitpläne auf Basis der Gebäudearchitektur abgebildet. 2.
Seite 322 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.4.3.1 Heute Abb. 63: Heute In der Ansicht „Heute“ werden alle Ereignisse angezeigt, die am aktuellen Tag ausgelöst werden. Die Ereignisse werden in den Ansichten „Wöchentlich“ und „Ausnahmen“ definiert. Ausnahmen, die für den aktuellen Tag festgelegt wurden, haben die höchste Priorität und überschreiben alle Standardausnahmen, die am betroffenen Tag ausgeführt werden sollten.
Seite 323 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.4.3.2 Wöchentlich Abb. 64: Wöchentlich Benutzer können bestehende Ereignisse auf dem Zeitstrahl ändern oder dem Zeitstrahl neue Elemente oder Kategorien von Elementen hinzufügen. Benutzer können nur dann Änderungen vornehmen, wenn sie über die entsprechenden Berechtigungen verfügen. Benutzer ohne diese Berechtigungen verfügen nur über Leserechte.
Seite 324 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Ereignisse bearbeiten Bestehende Ereignisse können Sie in der Ansicht „Wöchentlich“ bearbeiten. Die durchgeführten Änderungen sind individuell und somit nur für den jeweiligen Benutzer gültig, der die Änderungen vorgenommen hat. 1. Öffnen Sie einen Zeitplan (siehe „Zeitplan öffnen“ auf Seite 318), dessen Ereignisse Sie bearbeiten möchten.
Seite 325 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Zeitstrahl duplizieren Der Zeitstrahl für einen Tag kann über Drag and Drop in einen oder mehrere Tage der Wochenansicht kopiert werden. 1. Öffnen Sie einen Zeitplan (siehe „Zeitplan öffnen“ auf Seite 318), dessen Ereignisse Sie bearbeiten möchten.
Seite 326 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.4.3.3 Ausnahmen Abb. 65: Ausnahmen Über die Ansicht „Ausnahmen“ können Zeiträume eingesehen werden, die im Wochenplaner hinterlegt sind. Als Ausnahme definierte Ereignisse haben eine höhere Priorität als wöchentliche Ereignisse. Definierte Ausnahmen werden nur dem aktuell geöffneten Zeitplan hinzugefügt. Für jeden weiteren Zeitplan muss eigene Ausnahme definiert werden.
Seite 327 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Neue Ausnahmen hinzufügen 1. Öffnen Sie einen Zeitplan (siehe „Zeitplan öffnen“ auf Seite 318), dessen Ereignisse Sie bearbeiten möchten. 2. Wechseln Sie in die Ansicht „Ausnahmen“. 3. Klicken Sie auf die Schaltfläche „Ausnahme hinzufügen“. 4.
Seite 328 Über die Trendansicht können verschiedene vordefinierte Werte aus einem bestimmten Zeitraum in Relation zueinander in einem Graphen betrachtet werden. Abb. 66: Trendansicht Damit der Graph einfach abgelesen werden kann, erscheinen Tooltips in Form eines kleinen Pins im Graphen, wenn der Mauszeiger über den Graphen bewegt wird. Bei Klick auf einen Tooltip werden Werte und Intervalle in einer Liste angezeigt.
Seite 329 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Zeitachse anpassen Es gibt eine Reihe von Möglichkeiten, den betrachteten Zeitraum auf der Zeitachse anzupassen. Zeitraum Beschreibung Die folgenden vordefinierten Zeiträume stehen zur Verfügung: Heute ■ Gestern ■ Aktuelle Woche ■ Letzte Woche ■ Aktueller Monat ■...
Seite 330 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Weitere Werte anzeigen Sie können dem Graphen neue Werte wie folgt hinzufügen: 1. Klicken Sie auf die Schaltfläche „Werte verwalten“. – Das Menü „Werte verwalten“ wird geöffnet. 2. Navigieren Sie durch die verfügbaren Werte in der Gebäudearchitektur und wählen Sie die gewünschten Werte durch Setzen eines Häkchens unter „In Diagramm anzeigen“...
Seite 331 Die betrachteten Werte werden in der Übersicht jeweils in einem eigenen Graphen dargestellt. Zusätzlich können für jeden Wert zugehörige Unterzähler betrachtet werden. Abhängig davon, wie granular Zeiträume definiert wurden, können verschiedene Informationen angezeigt werden. Abb. 67: Energieansicht [1] Zeiträume [2] Hauptzeitraum [3] Granularität...
Seite 332 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Pos. Funktionsbeschreibung Über die Optionen kann zwischen verschiedenen Zeiträumen geschaltet werden. Über das Dropdown-Menü Hauptzeitraum können Zeiträume eingestellt werden. Abhängig vom festgelegten Hauptzeitraum ändert sich die Granularität. Über die Schaltflächen kann zwischen den verschiedenen Energiearten gewechselt werden. Über die Anzeigeoptionen kann eingestellt werden, wie und welche Werte im Graphen dargestellt werden sollen.
Seite 333 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Angezeigte Daten bearbeiten Über die drei Punkte im oberen rechten Rand des Graphen können Sie die anzuzeigenden Werte anpassen. 1. Setzen Sie bei jedem anzuzeigenden Wert ein Häkchen. Ihnen stehen folgende Optionen zur Verfügung: Raster in Diagramm anzeigen ■...
Seite 334 Beim DALI-Manager handelt es sich eine Anwendung, die zusätzlich kostenpflichtig erworben werden muss. Allgemein ■ Auf der Seite „Allgemein“ des DALI-Managers werden allgemeine Informationen bereitgestellt. Darüber hinaus können auch allgemeine Einstellungen vorgenommen werden. Abb. 68: DALI-Manager Allgemein Produkthandbuch 2CKA1373B9896 │334...
Seite 335 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Pos. Funktionsbeschreibung Lizenzstatus Unter Lizenzstatus kann der aktuelle Status der Lizenz eingesehen werden, der Status kann folgende Werte haben: aktiv ■ inaktiv ■ läuft ab ■ IoT Dashboard Server-Zustand Gibt Informationen über den allgemeinen Gerätezustand wie den Zustand der Spannungsversorgung des DALI-Gateway und die Betriebsart (manueller Betrieb gesperrt / aktiv).
Seite 336 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Steuern ■ Auf der Seite „Steuern“ können DALI-Gruppen-Teilnehmer verwaltet werden. Abb. 69: Steuern Die Seite ist in drei Bereiche aufgeteilt: Pos. Beschreibung DALI-Gruppen DALI-Gruppen können durch Klicken oder Tippen ausgewählt werden. Sobald eine Gruppe ausgewählt wurde, werden alle der Gruppe zugehörigen Teilnehmer farblich hervorgehoben.
Seite 337 Bedienung über Busch-Installationsbus® KNX IoT Dashboard DALI-Leuchten zu Gruppen hinzufügen 1. Wählen Sie unter den Teilnehmern eine DALI-Leuchte aus. 2. Ziehen Sie die Leuchte über Drag and Drop in die gewünschte Gruppe. – Wenn eine Leuchte bereits Teil der Gruppe ist, wird ein Dialogfenster geöffnet. 3.
Seite 338 ■ Auf der Seite „Notfall“ werden alle relevanten Funktionen und Werte aller DALI- Notlichtkonverter angezeigt. Abb. 70: Notfall Es werden folgende Informationen zu z. B. Helligkeitswert, Ladezustand und Gerätestörungen angezeigt. Darüber hinaus können verschiedene Tests durchgeführt werden. Funktions- und Dauertests durchführen Im Bereich Test / Action können z.
Seite 339 Bedienung über Busch-Installationsbus® KNX IoT Dashboard Reporteinstellungen ändern Sie können die Reporteinstellungen individuell konfigurieren, dazu gehen Sie wie folgt vor: 1. Klicken Sie auf das Zahnradsymbol in der Schaltfläche „Report generieren“. 2. Legen Sie das Dateiformat fest. 3. Legen Sie fest in welchem Intervall (Minuten, Stunden, etc.) Reports gespeichert werden sollen.
Seite 340 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.6 Systemeinstellungen Eine Übersicht über die Systemeinstellungen kann über den Navigationsbaum eingesehen werden: 1. Klicken Sie auf dem Menüband auf die Option „Einstellungen“. – Die Gesamtübersicht der Systemeinstellungen wird geöffnet. Aus der Gesamtübersicht kann aus verschiedenen Kategorien ausgewählt werden. Diese werden nachfolgend beschrieben.
Seite 341 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.6.2 IoT Dashboard Server-Einstellungen Konnektivität Hinweis Die Einstellungen „myBUSCH-JAEGER“ und „Fernzugriff“ sind nicht verfügbar, wenn Sie als Admin eingeloggt sind. Einstellung Funktion Über die Einstellung kann die Verbindung zu myBUSCH-JAEGER myBUSCH-JAEGER aktiviert oder deaktiviert werden. Änderungen werden über die Schaltfläche „Speichern“...
Seite 342 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.6.3 Daten- und Aktivitätslogs Hinweis Das Aktivitätslog ist nicht verfügbar, wenn Sie als Admin eingeloggt sind. Aktivitätslog Im Aktivitätslog werden die Aktivitäten der einzelnen Benutzer und des Feldbusses aufgezeichnet. Folgende Aktionen können im Aktivitätslog durchgeführt werden Aktivitätslog (eines bestimmten Zeitraums) einsehen ■...
Seite 343 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.6.4 Entwicklung Über die Option „Entwicklung“ kann die Nutzung von Rest-APIs aktiviert oder deaktiviert werden. Ebenfalls können Dienste von Drittanbietern in das IoT Dashboard integriert werden. Neuen API-Token erstellen 1. Klicken Sie unter „Development“ auf API Client 2. 2.
Seite 344 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.6.5 Update und Backup Unter „Update und Backup“ kann die genutzte Softwareversion eingesehen und bei aktualisiert werden, sowie Backups erstellt werden. Update durchführen Bei verfügbaren Updates können die verschiedenen Softwarekomponenten aktualisiert werden. Aktualisierungen sind möglich für: IoT Dashboard ■...
Seite 345 Bedienung über Busch-Installationsbus® KNX IoT Dashboard 10.6.6 Geräteinformationen Alle Geräteinformationen können nur im Lesezugriff eingesehen werden. Der Benutzer kann keine Änderungen vornehmen. Die folgenden Geräteinformationen sind einsehbar: Status der Schnittstellen ■ Benutzer-Accounts ■ Trendaufzeichnungen ■ Interne Speicheraufzeichnungen ■ Platinen ■ Systemintegrator ■...
Seite 346 Update Update 11.1 Firmwareaktualisierung Es gibt drei verschiedene Möglichkeiten, über die die Firmware des IoT Dashboard Server aktualisiert werden kann. Nachfolgend werden die verschiedenen Möglichkeiten zur Aktualisierung der Firmware des IoT Dashboard Server beschrieben: Upgrade über IoT Dashboard Tool 1. Klicken Sie in der Registerkarte „Projekt“ auf die Schaltfläche „Upgrade…“. –...
Seite 347 Update Upgrade über IoT Dashboard 1. Öffnen Sie das Menüband durch Klick auf das Burger-Menü. 2. Klicken Sie auf das Zahnradsymbol um die Einstellungen zu öffnen. 3. Klicken Sie in den Einstellungen auf das Menü „Update und Backup“. Hinweis Wenn es ein verfügbares Update gibt, wird dies durch eine blaue Markierung neben dem Menü...
Seite 348 Rechtliche Informationen 12.1 Endbenutzer-Lizenzvereinbarung Eine Endnutzer-Lizenzvereinbarung ist eine Vereinbarung zwischen ABB und seinen Kunden für die Nutzung der Software, an der Sie die rechte haben. Sie ermöglicht den Kunden die Nutzung der ABB-Software und gibt Informationen zur Nutzung. Im Rahmen der Endnutzer-Lizenzvereinbarung wird detailliert beschrieben, wo, wie und wie oft Sie die Software installieren dürfen.
Seite 349 Rechtliche Informationen Die Lizenz für die Software ist kostenlos. Daher gelten die Bestimmungen der Nutzungsbedingungen für Pilot Services. Sie sind berechtigt, eine einzelne Backup-Kopie des IoT Dashboard Tool ausschließlich für Sicherheitszwecke zu erstellen. Diese Kopie unterliegt denselben Beschränkungen wie die heruntergeladene Software.
Seite 350 Bedingungen werden zusammen mit etwaigen besonderen Bedingungen („BB“), dem Auftrag und anderen Bedingungen, auf die in diesen Nutzungsbedingungen verwiesen wird (zusammen der „Vertrag“) von der Einheit von ABB („ABB“, „wir“, „uns“ oder „unser“) und der vertragschließenden Einheit („Kunde“, „Sie“ oder „Ihr“), die im Auftrag angegeben sind, vereinbart.
Seite 351 2.4 ABB Software. Vorbehaltlich der Bedingungen des Vertrags gewähren wir Ihnen hiermit eine nicht ausschließliche, nicht übertragbare und zeitlich begrenzte Lizenz zur Nutzung der ABB Software für den im Auftrag angegebenen Servicezeitraum und zu Ihren persönlichen oder internen geschäftlichen Zwecken, für die Sie die Services erhalten. Wir sind berechtigt, mit oder ohne Ankündigung Updates oder Upgrades der ABB Software remote zu installieren.
Seite 352 Informationen an uns übermitteln, damit geprüft werden kann, ob sie ordnungsgemäß lizenziert ist. Dazu gehören Informationen über die ABB Software, das Nutzerkonto, Produkt-ID- Informationen, eine Maschinen-ID und die IP-Adresse des Geräts. Durch Nutzung der ABB Software stimmen Sie der Übertragung dieser Informationen und unserer Nutzung dieser Informationen gemäß...
Seite 353 Teils der Inhalte zu erstellen, wenn und soweit dies in den BB oder im Auftrag angegeben ist. 6.2 ABB Inhalte. Im Verhältnis zwischen den Parteien liegen und verbleiben alle Rechte an den ABB Inhalten, einschließlich aller Rechte an geistigem Eigentum, ausschließlich bei uns, unseren verbundenen Unternehmen oder unseren Lizenzgebern.
Seite 354 Kosten für Sie anfallen, (i) Ihnen das Recht zu verschaffen, die ABB Software oder die Services, die vom Anspruch betroffen sind, weiterhin gemäß den Vertragsbedingungen zu nutzen, oder (ii) die Rechte verletzende ABB Software so zu ändern oder zu ersetzen oder die betreffenden Services so erneut auszuführen, dass sie nicht mehr gegen Rechte verstoßen (sofern die geänderte oder ersetzte ABB Software oder die erneut ausgeführten Services im...
Seite 355 9.2 Gewährleistung für Software. Wir gewährleisten, dass die Leistung der ABB Software für einen Zeitraum von drei (3) Monaten nach der Lieferung der ABB Software an Sie in wesentlichen Belangen mit der Beschreibung im Auftrag und/oder den BB übereinstimmt. Wenn Sie anführen, dass die Leistung der ABB Software nicht dieser Gewährleistung für ABB...
Seite 356 9.3 Einschränkungen. Die in diesem Abschnitt 9 genannten Gewährleistungen gelten nicht: (i) wenn die ABB Software nicht in der vorgesehenen Umgebung oder nicht gemäß ihrer Spezifikation oder dem Vertrag genutzt wird; (ii) wenn die Services oder die ABB Software von Ihnen oder einem Dritten installiert, implementiert, angepasst, modifiziert, erweitert oder geändert wurden;...
Seite 357 Rechtliche Informationen 10 Haftungsbeschränkung 10.1 Beschränkte Haftung. Vorbehaltlich der Abschnitte 10.2 und 10.3 ist unsere gesamte Haftung, ob vertraglich, aus unerlaubter Handlung (einschließlich Fahrlässigkeit), Verstößen gegen gesetzliche Verpflichtungen oder anderweitig, die sich aus oder im Zusammenhang mit diesen Nutzungsbedingungen oder einem Vertrag ergibt, der auf diesen Nutzungsbedingungen basiert, auf (i) eine Summe beschränkt, die den Gebühren entspricht, welche für den betreffenden Service oder die betreffende Software, die den Anspruch begründen, in den 12 (zwölf) Monaten vor dem Datum der Entstehung des Anspruchs gezahlt wurden, oder auf (ii)
Seite 358 Rechtliche Informationen 12 Laufzeit und Kündigung 12.1 Laufzeit. Ein Vertrag tritt wie oben in Abschnitt 1.2 angegeben in Kraft und bleibt so lange in Kraft, wie in den BB oder dem Auftrag angegeben oder bis er früher gemäß Auftrag, den BB oder dem nachfolgenden Abschnitt 12.2, 12.3 oder 12.4 gekündigt wird.
Seite 359 Rechtliche Informationen 14 Vertraulichkeit 14.1 Vertraulichkeit. Jede Partei willigt ein, dasselbe Sorgfaltsniveau wie bei eigenen ähnlichen vertraulichen Informationen einzuhalten, wobei es sich aber mindestens um ein angemessenes Sorgfaltsniveau handeln muss, um zu vermeiden, dass gegenüber Dritten technisches oder kommerzielles Know-how, Spezifikationen, Erfindungen, Prozesse, Code, Produktpläne, Marketingpläne oder -initiativen oder andere Informationen oder Daten offengelegt werden, die zum Zeitpunkt der Offenlegung gegenüber dem Empfänger als vertraulich gekennzeichnet oder als vertraulich erkennbar sind und gegenüber dieser Partei...
Seite 360 Rechtliche Informationen 16 Allgemeine Bestimmungen 16.1 Höhere Gewalt. Keine Partei verstößt gegen den Vertrag oder haftet für die verzögerte Erfüllung oder Nichterfüllung von ihr obliegenden Vertragspflichten, wenn diese verzögerte Erfüllung oder Nichterfüllung auf von ihr nicht zu vertretende Ereignisse, Umstände oder Ursachen zurückzuführen ist;...
Seite 361 Mitarbeitern und Auftragnehmern beziehen und unter anderem die Bekämpfung von Bestechung und Korruption sowie Interessenkonflikte betreffen; wir verlangen von unseren Lieferanten, dass sie diese Verhaltenskodizes, die unter https://new.abb.com/about/integrity/standards/abb-code-of-conduct abrufbar sind, einhalten oder über gleichwertige Verhaltenskodizes verfügen. Sie müssen in Ihrem Geschäftsgebaren gleichwertige Standards einhalten.
Seite 362 „ABB Gerätedaten“ bezeichnet Informationen oder Daten, die von einem ABB Gerät oder ABB Software (automatisch oder nicht automatisch) generiert oder gesammelt werden und die sich auf den Betrieb und die Arbeitsweise dieses ABB Geräts oder dieser ABB Software beziehen, z. B. Gerätediagnosedaten oder Daten zum Zustand eines Geräts;...
Seite 363 „Pilot Services“ bezeichnet Services, die sich in einer Pilot-, Erprobungs-, Evaluierungs- oder Betaphase befinden oder kostenlos sind; „Plattform“ bezeichnet das ABB MyBuildings Portal oder das Busch-Jaeger MyBuildings Portal; „Empfänger“ hat die in Abschnitt 14.1 angegebene Bedeutung; „Services“ bezeichnet die Services, die gemäß den Beschreibungen oder Verweisen in einem Auftrag und den BB von uns für Sie bereitzustellen oder zur Verfügung zu stellen sind;...
Seite 364 Rechtliche Informationen (ii) werden unsere Waren und Services mit Garantien geliefert bzw. bereitgestellt, für die nach dem ACL keine Ausschlüsse zulässig sind. Weist der Service größere Mängel auf, haben Sie Anspruch auf die Kündigung Ihres mit uns abgeschlossenen Servicevertrags und eine Erstattung für den nicht genutzten Teil oder eine Entschädigung für seinen geminderten Wert.
Seite 365 Abschnitt 9.2 wird durch folgende Bestimmung ergänzt: „Für ABB Software, die Ihnen zeitlich unbeschränkt bereitgestellt wurde, gilt die Gewährleistung für einen Zeitraum von zwölf (12) Monaten nach der Lieferung der ABB Software an Sie. Im Hinblick auf ABB Software, die Ihnen für einen beschränkten Zeitraum bereitgestellt wurde, ist jedwede Garantie bei nicht vorhandenen anfänglichen Mängeln ausgeschlossen.
Seite 366 Rechtliche Informationen Unternehmen, Lieferanten, Lizenzgeber, Unterauftragnehmer sowie unserer und ihrer Geschäftsführer, leitenden Angestellten, Mitarbeiter und Vertreter. Sie sind nicht berechtigt, gegenüber uns in Bezug auf einen Vertrag einen Haftungsanspruch wegen eines Verstoßes oder einer Nichterfüllung geltend zu machen, sofern Sie uns nicht innerhalb von 1 (einem) Jahr, nachdem Sie zum ersten Mal Kenntnis von dem Sachverhalt, der diesen Anspruch begründet, erlangt haben oder angemessenerweise hätten erlangen können, schriftlich über den Anspruch benachrichtigen.
Seite 367 Rechtliche Informationen 18.10 Taiwan. Wenn beide Parteien in Taiwan ansässig sind, gelten die folgenden Bedingungen. Abschnitt 15.1 wird durch Folgendes ersetzt: Geltendes Recht. Der Vertrag und jedwede Kontroverse oder jedweder Anspruch (einschließlich außervertraglicher Kontroversen oder Ansprüche) aus oder im Zusammenhang mit ihm oder seinem Gegenstand oder Zustandekommen unterliegen und werden ausgelegt nach dem materiellen Recht von Taiwan, mit Ausnahme seiner kollisionsrechtlichen Bestimmungen und des Übereinkommens der Vereinten Nationen über den internationalen Warenkauf (Wien 1980).
Seite 368 Wartung Wartung Das Gerät ist wartungsfrei. Bei Schäden, z. B. durch Transport oder Lagerung, dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch. Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). ...
Seite 369 Notizen Notizen Produkthandbuch 2CKA1373B9896 │369...
Seite 370 Index Index bearbeiten ...............88 < Etagen anlegen ...............82 <Physikalischen Zähler> hinzufügen ......... 232 Konfiguration .............78, 90 Räume anlegen ...............85 A Bedienung über Busch-Installationsbus KNX IoT Dashboard ® Abhängigkeiten anzeigen ..........250 ..................288 Abspielen ................103 Befehl Automatik ..........130, 138, 222 Adresse der externen Seite x ..........
Seite 371 Index D Geräteübersicht ..............14 GPS Breitengrad ..............194 Dämmerungssensor gestört ..........195 GPS Längengrad ...............194 Darstellung im Control 98, 101, 106, 111, 116, 126, 148, 155, Grün-Befehl ................227 174, 200, 236 Gruppenadressen ..............274 Daten- und Aktivitätslogs ........... 341 Bearbeitung ..............271 Datenpunkt für die Sollwerteinstellung ......213 Datenpunkt für Statusbenachrichtigungen ......
Seite 372 Index M Softwareinfo .................64 Sonnenauf- / untergang anzeigen ........191 Maßbilder ................21 Sonnenaufgangszeit ............194 Master Ein / Aus unterstützen ........... 225 Sonnenuntergangszeit ............194 Master-Schaltbefehl ............226 Standarddarstellung ............143 Master-Schaltstatus ............226 Start- / Stoppbefehl ............121 Maximaler Wert ..............184 Start des Farbbereichs x ............143 Maximalwert ..........
Seite 373 Index Systemeinstellungen ............339 Vordefinierte Farben verwenden ........225 Szenenbefehl ............... 99, 149 W T Wartung ................367 Tag / Nacht ................ 194 Weiß Ein / Aus unterstützen ..........226 Tag / Nacht anzeigen ............190 Weiß Ein- / Aus-Befehl ............228 Tag- / Nachtsensor gestört ..........195 Wert ................233, 235 Tasterposition ............
Seite 374 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Postfach 58505 Lüdenscheid Freisenbergstraße 2 58513 Lüdenscheid http://BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 © Copyright 2019 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...

ABB BUSCH-JAEGER DBS/S 1.1.1.11 Produkthandbuch

Quicklinks

Verwandte Anleitungen für ABB BUSCH-JAEGER DBS/S 1.1.1.11

Inhaltszusammenfassung für ABB BUSCH-JAEGER DBS/S 1.1.1.11
