M
ONTAGEANLEITUNG

Lautsprecherkabel verlegen

Anschluss der Signalkabel (Cinch-Kabel)

D-6
durch eine vorhandene (werkseitig eingebaute) Kabelführung. Der Ka-
belkanal muss brandgeschützt sein. Ist dieser Kabelkanal nicht vorhan-
den oder erreichbar, sollten Sie eine entsprechende Kabelführung ein-
bauen lassen.
Bauen Sie nun die Sicherung ein ( das Verbindungskabel zwischen Au-
tobatterie und Sicherung darf höchstens 45 cm lang sein). Die einzu-
bauende Sicherung muss im Typ mit der der Endstufe übereinstimmen.
Im Falle eines Kurzschlusses bewährt diese Ihren Verstärker oder das
Fahrzeug vor Schäden.
Stellen Sie eine Verbindung zwischen zwischen dem Anschluss REM des
Verstärkers und dem Anschluss REMOTE OUT oder MOTORANTENNE
des Autoradios her.
Verbinden Sie die Lautsprecherkabel mit den Anschlussklemmen am
Verstärker. Achten Sie dabei auf die richtige Polung. Die Gesamtimpe-
danz der angeschlossenen Lautsprecher darf 2 Ohm nicht unterschrei-
ten, wenn der Verstärker in Stereobetrieb arbeitet.

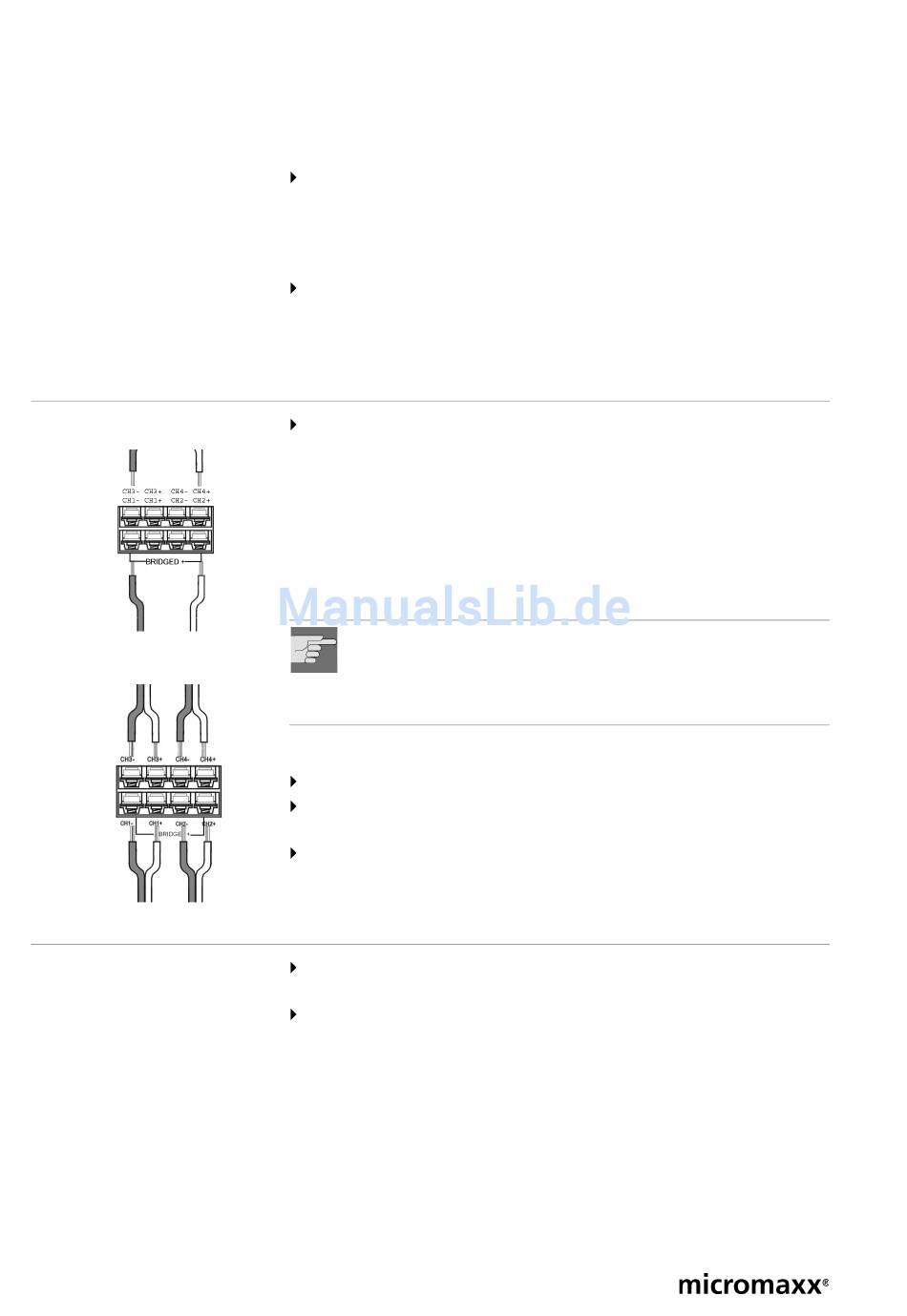

Verstärker in Brückenschaltung betreiben
Verbinden Sie die Lautsprecherkabel mit den Anschlüssen CH2 + ( positiv)
und CH1 - (negativ). Achten Sie auf die richtige Polarität. Die Gesamtim-
pedanz darf in diesem Betriebsmodus 4 Ohm nicht unterschreiten.
ACHTUNG
Jede Abweichung von der oben beschriebenen Lautsprecher-Ver-
bindung kann zu Schäden am Verstärker und/oder den Lautspre-
chern führen! Überprüfen Sie die Verbindung, bevor Sie den Ver-
stärker in Betrieb nehmen.
Verstärker im 3-fach-Modus betreiben (stereo und mono)
Schließen Sie die Lautsprecher an die Lautsprecherklemmen an.
Verbinden Sie den Subwoofer an die mit BRIDGED bezeichneten Klem-
men.
Die Frequenzweiche sorgt dafür, dass die Gesamtimpedanz der ange-
schlossenen Lautsprecherchassis die 2 Ohm nicht unterschreitet.
Verbinden Sie ein zweipoliges Cinch-Kabel mit den Cinch-Buchsen am
Verstärker und den Cinch-Buchsen des Autoradios.
Falls Ihr Autoradio nur Lautsprecherausgänge besitzt, verwenden Sie ei-
nen handelsüblichen Adapter. Dieser reduziert die hohe Ausgangsspan-
nung an den Lautsprecherklemmen auf den niedrigen Pegel der Cinch-
Eingänge.
