series
Hx-

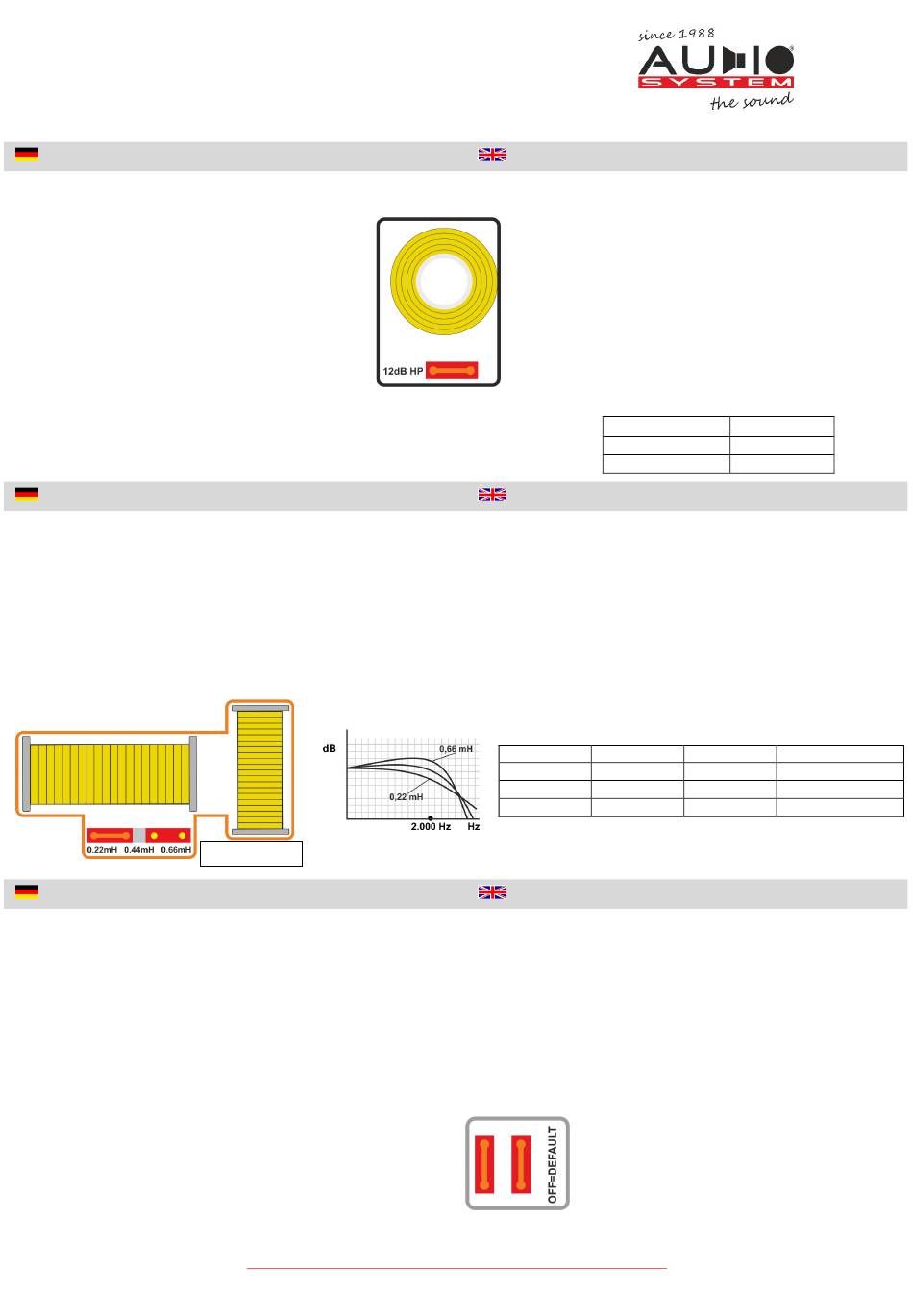

Flankensteilheit Hochtonbereich section f
Je nach Hörgeschmack und Einbauposition
ist es möglich den Hochtöner nach unten mit
6 oder 12 dB zu begrenzen. Es wird
empfohlen die 12 dB Grundeinstellung(Basis)
zu verwenden, da nur so das System die volle
Belastbarkeit erreicht. Die 6 dB Schaltung ist
nur für jemanden der die audiophilen Vorteile
kennt und sich bewusst ist dass der
Hochtöner, bei Kapazitäten über 8µF, sehr
belastende Mitteltonanteile übertragen muss.
Ausprobieren und hören bzw.
messen(MICRO AS) ist hier sinnvoll!
anpassung im Mitteltonbereich
Die Übernahmefrequenz im Mitteltonbereiches kann je nach
Einbauort und Hörgeschmack in 3 verschiedenen Varianten
angepasst werden. Als Grundeinstellung ist mit dem Spulenwert
0,22 mH und der Einschaltung von 18µF, somit eine 12 dB
Schaltung, die neutralste und linearste Einstellung erzielt. Es
können aber auch andere Varianten zu einer besseren
musikalischen Abstimmung führen. Ausprobieren und hören
bzw. messen(MICRO AS) ist hier sinnvoll!
bi – amping
Als Bi-Amping bezeichnet man die Technik, ein
Lautsprechersystem von zwei Verstärkern betreiben zu lassen,
wobei sich einer der Verstärker um den Tief-Mitteltonbereich
und der andere um den Hochtonbereich kümmert. Folglich
muss ein Bi-Amping System mit einer 4-Kanal oder zwei 2-
Kanal Verstärkern betrieben werden. Wenn die Jumper
„OFF=DEFAULT" ausgesteckt werden kann jetzt der Tief-
Mittelton über den Eingang EM+(Plus Verstärkerausgang) und
EM-(Minus Verstärkerausgang) mit einer eigenen Endstufe
geregelt werden. An die Anschlüsse ET+(Plus
Verstärkerausgang) und ET-(Minus Verstärkerausgang) wird die
zweite Endstufe für die Hochtöner angeschlossen und geregelt.
Vorteil dieser Schaltung liegt klar auf der Hannd: Hoch bzw.
Mitteltonbereich kann getrennt voneinander in der Lautstärke
geregelt werden.
audio system germany - falltorstrasse 6 - 76707 hambrücken
phase
USER MANUAL/AnleitunG
section g
Section g
section h
audio-system
www.
Tweeter cut slope
It is useful, depending on installation position and
personal acoustic taste, to limit the higher
frequencies up to 6 dB or 12 dB. The proposal is to
use the 12 dB setting (Basis) because therefore the
system have the maximum power rating. The 6 dB
adjusting is especially for somebody who knows
about the audiophile advantage and have the
knowledge that up to more then 8µF the tweeter get
a lot of midrange frequency.
The best is to listen or measure it with MICRO
AS
SECTION F
MID Frequency Tuning
The take-over frequency at the midrange part can be changed
in 3 different versions depending on installation position and
personal acoustic taste. The neutrally and linear 12 dB
setting(Basic) is with a 0,22 mH coil and 18µF capacity. But it
is also possible that other adjusting can be sounding better.
The best is to listen or measure it with MICRO AS
0,22
h
M
Jumper
-
-
bi - amping
Bi-AMPING wiring is a technical that will be used two amplifiers,
one for the midrange and one for the tweeter. Therefore you can
use a 4-channel or two 2-channel amplifier. After put out the two
jumper at "OFF=DEFAULT" the amplifier for the midrange must be
connect at EM+ (plus output amp) and at EM- (minus output
amp). The second amplifier for the tweeter must be connecting at
ET+ (plus output amp) and at ET- (minus output amp). The big
advantage from BI-AMPING is that each pair of tweeter and
midranges can be adjusted separately.
SECtion F
Result
Jumper
12 dB(Basis)
-
6 dB
0,44
h
0,66
h
M
M
-
-
Jumper
-
-
Jumper
SECTION h
.de
Result
0,22
h(Basic)
M
0,44
h
M
0,66
h
M
