series
Hx-

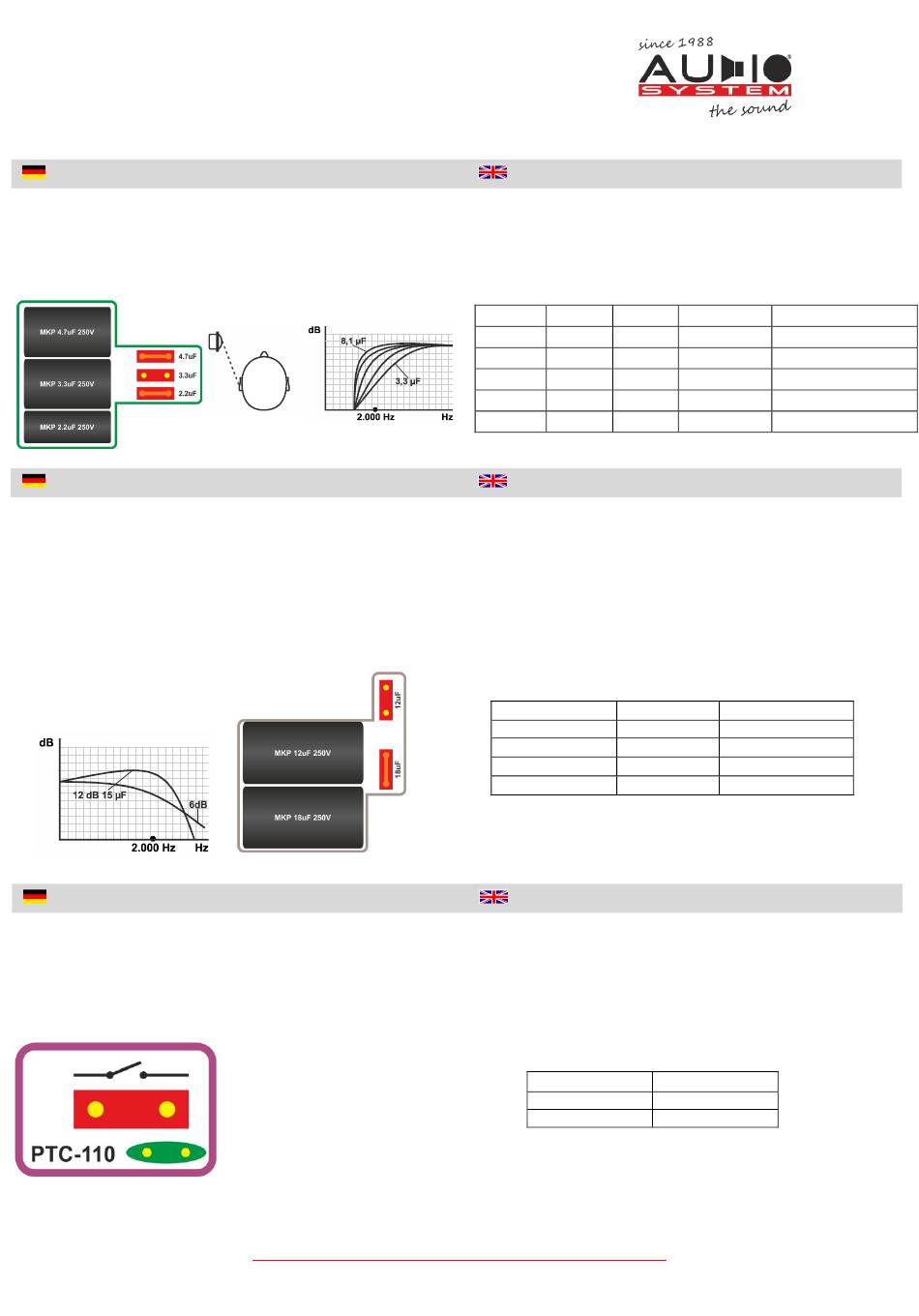

Anpassung im Präsenzbereich
Werden Hochtöner indirekt strahlend (mit großem Fehlwinkel)
eingebaut, sind sie im Präsenzbereich (nur im unteren
Hochtonbereich) teilweise zu laut. Dies kann durch Reduzierung
der Kapazität im Hochtonzweig verbessert werden.
SECTION B
Flankensteilheit im Mittelton
Je nach Einbauposition und Größe des Mitteltöners ist es sinnvoll,
ihn nach oben zu begrenzen (6 oder 12 dB). Kleinere Lautsprecher
oder weiter oben installierte sollten mit 12 dB begrenzt werden.
Aber auch ein 165mm Lautsprecher kann durch eine 12 dB
Schaltung eine Pegelanhebung vor seiner Übernahmefrequenz
bekommen, wodurch im Auto übliche Senken bei der
Übernahmefrequenz angeglichen werden können. Ausprobieren
und hören bzw. messen (MICRO AS) ist hier sinnvoll!
ptc hochton schutzschaltung
Die Frequenzweiche bietet auch die Möglichkeit den Hochtöner mit
einem PTC- Widerstand zu schützen. In der Grundeinstellung ist die
Hochton-Schutzschaltung aktiviert. Den PTC zu deaktivieren bringt
minimale akustische Vorteile birgt aber auch das Risiko, den
Hochtöner zu Zerstören!!!
audio system germany - falltorstrasse 6 - 76707 hambrücken
phase
USER MANUAL/AnleitunG
section b
SECTION c
SECTION c
section d
SECTION D
audio-system
www.
4-7 kHz frequency tuning
If tweeters are installed by "indirect radiation" (big angle default),
they could sound too loud in lower high frequencies. The
crossover can adjust the amplitude on that band by reduction of
the capacitor from tweeter circuit.
4,7µF
3,3µF
2,2µF
-
Jumper
-
Jumper
-
-
Jumper
-
Jumper
Jumper
Jumper
-
Jumper
Jumper
Jumper
woofer cut slope
It is useful, depending on installation position and speaker size,
to limit the higher frequencies up to 6 dB or 12 dB. Especially
smaller speakers, or those installed more above should be
limited. In contrast, a 165 mm speaker can also be affected to
get a level increase with the 12 dB circuit around his cutting
frequency. Result can be a better efficiency under the cutting
frequency. The best is to listen or measure it with
MICRO AS.
12µF
18µF
-
Jumper
-
Jumper
Jumper
Jumper
ptc tweeter protoction
The crossover has the ability to protect the tweeter by a PTC
resistor. At the Basic Settings the protection is "Turn ON".
Deactivated the PTC makes a little bit better sound but also the
ability to destroy the tweeter.
SECtion D
Jumper
-
.de
RESULT
C-RESULT µF
- 4 dB
3,3µF
- 2 dB
4,7µF
0 dB
6,9µF(BASIC)
+ 2 dB
8,0µF
+ 4 dB
10,2µF
Result
-
6 dB
-
12 dB 12µF
12 dB(Basic) 18µF
12 dB / 30µF
result
Unprotected
PTC (Basic)
