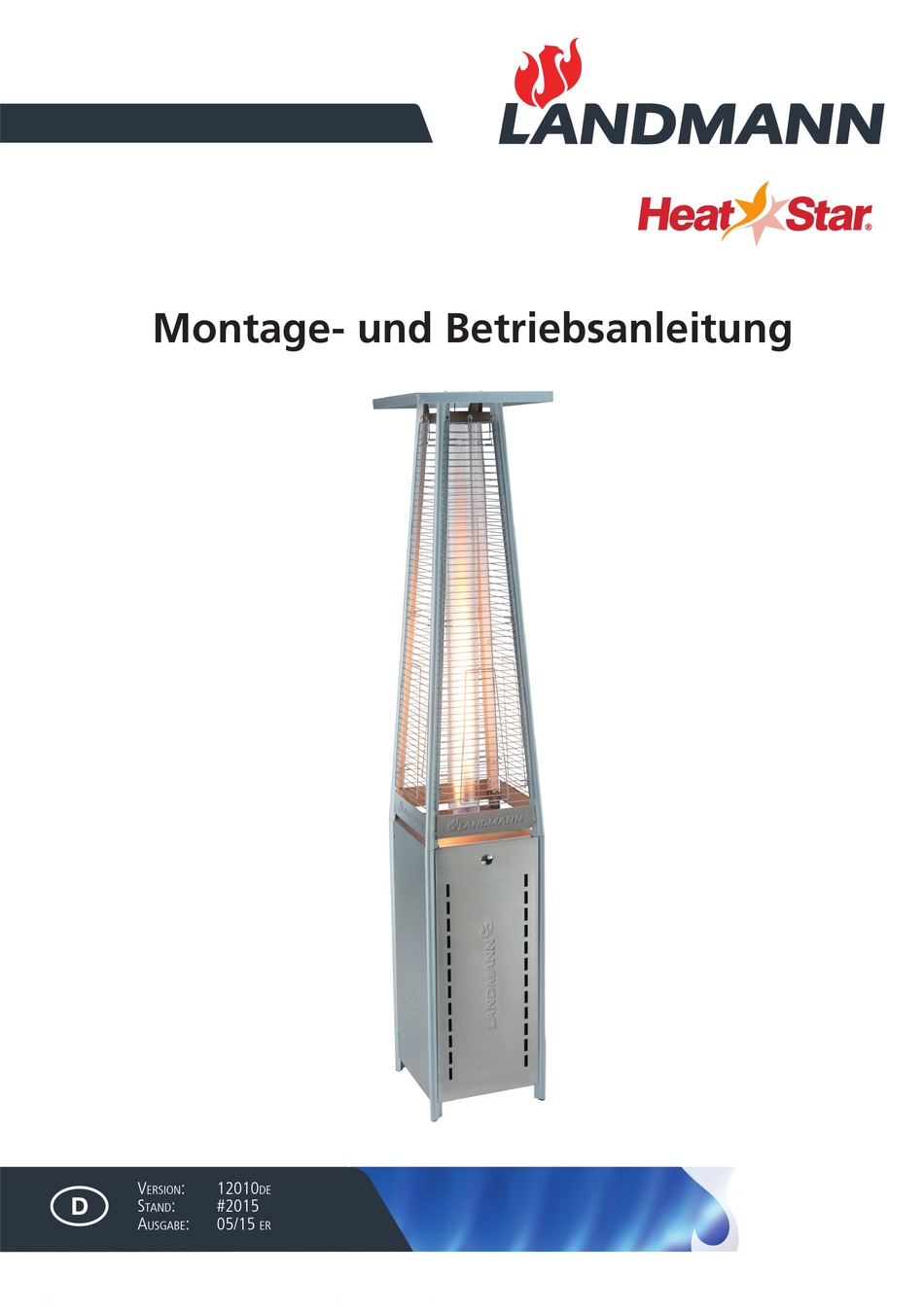

- Seite 1 Montage- und Betriebsanleitung 12010 ersion #2015 tand 05/15 usgabe...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ............................3 Lieferumfang ..............................4 Zeichnung ..............................4 Bedienelemente............................5 Funktion ..............................5 Verwendung ...............................6 Gewährleistung und Haftungsausschluss ....................6 Sicherheitshinweise ............................7 Definition der verwendeten Hinweise ....................7 Gefahr „Heiße Oberflächen und Teile“ ....................8 Gefahr „Gas entzündet sich leicht“ ......................9 Gefahr „Gas verdrängt Sauerstoff“ ......................10 Montage ..............................11 Montage durchführen ..........................11 Gasflasche anschließen und abklemmen ....................19... -
Seite 3: Technische Daten
Technische Daten Zulassungen Intertek Prüfnummer - 0359 CR 1487 Strahler Gerätekategorie nach BS EN 14543:2005+A1:2007 3B/P(50) Gesamtgewicht ca. 20,5 kg Abmessungen (L x H x B) ca. 440 x 2210 x 440 mm Gassystem Wärmeleistung 10,5 kW Durchflusswert (Massenstrom) 762 g/h Gasart Flüssiggas (Propan/Butan) Gasflasche... -
Seite 4: Lieferumfang
Lieferumfang Pos. Anz. Bezeichnung Pos. Anz. Bezeichnung Reflektor Seitenverkleibung Reflektor-Halter Bodenplatte Glasröhre Rollen Schutzgitter Frontverkleidung Stativ, oben AA-Batterie Ring Brennerdeckel M6x10* Blende M5x10* Brennereinheit Stativ, unten * bereits vormontiert! Zeichnung M6x10 M5x10... -
Seite 5: Bedienelemente
Bedienelemente Pos. Bezeichnung Funktion Flammenregler Brenner zum Zünden mit Gas füllen (auf „große Flamme dre- hen“ und Zündknopf drücken) Nach Zündung die Wärmezufuhr für die Brennerseiten ein- stellen (drehen). Zündknopf Drücken Sie den Zündknopf um den Brenner zu zünden. Batterietyp: AA-Batterie Batterie wechseln, siehe Seite 23 Gasflasche Brennmittel-Behälter... -
Seite 6: Verwendung
Strahler trotz erkennbarer Schäden oder unvollständig montiert in Betrieb genommen wird. • wenn technische Änderungen am Strahler vorgenommen werden. • wenn Zubehör eingesetzt wird, das nicht ausdrücklich für diesen Strahler zugelassen ist (im Zweifelsfall bitte beim Kundendienst anfragen). • wenn keine Original-Ersatzteile der LANDMANN GmbH & Co. Handels-KG verwendet werden. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Anleitung folgende Piktogramme und Signal- wörter verwendet: Sicherheitshinweise Piktogramm und Signalwort Hinweis auf ..eine mögliche Gefahr, die schwere Personen- oder Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. -
Seite 8: Gefahr „Heiße Oberflächen Und Teile
Gefahr „Heiße Oberflächen und Teile“ Während des Betriebs werden einige Teile des Strahler sehr heiß, insbesondere in der Nähe des Brenners. Mögliche Folgen: • Schwere Verbrennungen beim Berühren von Teilen in der Nähe des Brenners. • Feuer oder Schwelbrand, wenn sich brennbare Materialien oder Stoffe in der Nähe des Strahlers befinden. -
Seite 9: Gefahr „Gas Entzündet Sich Leicht
Gefahr „Gas entzündet sich leicht“ Flüssiggas ist sehr leicht entzündlich und verbrennt explosionsartig. Mögliche Folgen: • Schwere Personen- oder Sachschäden, wenn sich ausströmendes Gas unkontrolliert entzündet. Schutzmaßnahmen: • Grill nur im Freien und bei guter Belüftung benutzen. • Gasflasche und Gasleitung vor direktem Sonnenlicht und anderen Wärmequellen (max. 50°C) schützen. -
Seite 10: Gefahr „Gas Verdrängt Sauerstoff
Gefahr „Gas verdrängt Sauerstoff“ Flüssiggas ist schwerer als Sauerstoff. Es lagert sich daher am Boden ab und verdrängt dort den Sauerstoff. Mögliche Folgen: • Erstickung in Folge von Sauerstoffmangel, wenn sich eine entsprechende Gaskonzent- ration bildet. Schutzmaßnahmen: • Grill nur im Freien, bei guter Belüftung und oberhalb der Erdgleiche (d. h. nicht in Vertie- fungen unterhalb des Erdniveaus) benutzen. -
Seite 11: Montage
Montage Bevor Sie beginnen Damit Sie schnell und erfolgreich Ihren Strahler montieren, hier ein paar Hinweise: • Kontrollieren Sie den Lieferumfang und legen Sie die Einzelteile übersichtlich auf einem leeren Tisch ab (kleinere tech- nische Änderungen, z. B. in Bezug auf den Inhalt des Kleinteilbeutels, behalten wir uns vor). Sollte trotz sorgfältiger Kontrolle im Werk etwas fehlen, kontaktieren Sie unseren Kundendienst (siehe letzte Seite). - Seite 18 ...
-
Seite 19: Gasflasche Anschließen Und Abklemmen
Mit einem Lecksuchmittel spüren Sie Lecks im Gassystem auf. Sie erhalten es im Baumarkt oder beim Flüssiggashänd- ler. Bitte beachten Sie die Bedienungsanleitung des Lecksuchmittels. Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen den Normen, die für das jeweilige Land gelten, in das von der Firma LANDMANN geliefert wird. • Druckminderer Fest eingestellter und -anerkannter Druckminderer, max. -
Seite 20: Gasflasche Abklemmen
2. Stellen Sie die Gasflasche in die dafürvorgesehene Aussparung. – Nicht die Belüftungsöffnungen des Einstell- G5 G6 raumes für die Flüssiggasflasche abdecken. – Gasflasche niemals hinlegen. – Der Gasschlauch darf nicht geknickt sein oder unter Spannung stehen. 3. Kontrollieren Sie das Vorhandensein und den ord- nungsgemäßen Zustand der Dichtung des Flaschen- ventilgewindes (G2). -
Seite 21: Bedienung
Bedienung Strahler in Betrieb nehmen 1. Kontrollieren Sie, dass ... – bei starkem Wind besonders darauf geachtet werden muß, dass der Strahler nicht umkippt. – sich keine brennbaren Materialien oder Stoffe in der Nähe des Strahlers befinden oder dorthin gelangen. Mindest- abstand zu brennbaren Materialien oder Stoffen: 2 m oberhalb und 1 m seitlich. -
Seite 22: Strahler Außer Betrieb Nehmen
Strahler außer Betrieb nehmen 1. Schließen Sie das Flaschenventil der Gasflasche (G1 nach rechts drehen). 2. Drehen Sie den Flammenregler mit dem kleinen Flammensymbol auf „•“ (aus). 3. Warten Sie, bis alle Teile abgekühlt sind und reinigen Sie dann alle verschmutzten Teile. 4. -
Seite 23: Umwelthinweise Und Entsorgungsmaßnahmen
Umwelthinweise und Entsorgungsmaßnahmen Zur Entsorgung des Strahlers, zerlegen Sie ihn in seine Einzelteile. Geben Sie Metalle und Kunststoffe in die Wiederverwertung. Fehlersuche und Störungsbeseitigung Sollte es trotz hinreichender Sorgfalt und Pflege zu einer Störung kommen, kann Ihnen dieses Kapitel helfen, diese zu be- heben. - Seite 24 Adresse / Address / Adresse / Indirizzo / Cím / Adres / Adress / Adresse / Adresse / Osoite Germany Landmann® GmbH & Co. Handels-KG Am Binnenfeld 3-5, D-27711 Osterholz-Scharmbeck, Deutschland Tel. **49 - 47 91 - 30 8 - 59 oder 16, Fax **49 - 47 91 - 30 8 - 36 Mo-Do 8:00 bis 16:45 Uhr, Fr 8:00 bis 15:30 Uhr e-mail: ohz@landmann.de, internet: www.landmann.com...
