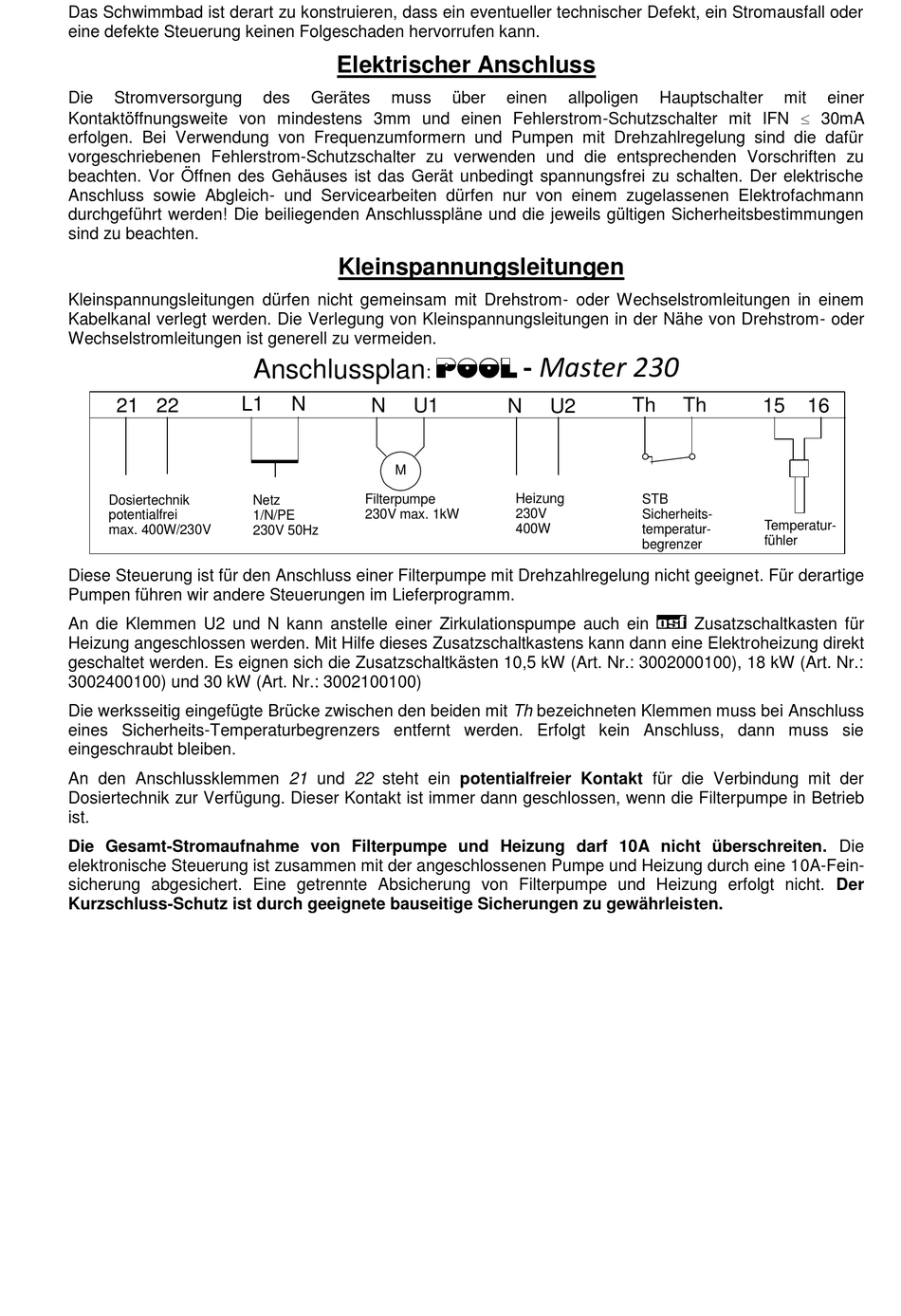

POOL Master 230 Montage- Und Bedienungsanleitung Seite 2
Das Schwimmbad ist derart zu konstruieren, dass ein eventueller technischer Defekt, ein Stromausfall oder
eine defekte Steuerung keinen Folgeschaden hervorrufen kann.
Die
Stromversorgung
Kontaktöffnungsweite von mindestens 3mm und einen Fehlerstrom-Schutzschalter mit IFN 30mA
erfolgen. Bei Verwendung von Frequenzumformern und Pumpen mit Drehzahlregelung sind die dafür
vorgeschriebenen Fehlerstrom-Schutzschalter zu verwenden und die entsprechenden Vorschriften zu
beachten. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten. Der elektrische
Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem zugelassenen Elektrofachmann
durchgeführt werden! Die beiliegenden Anschlusspläne und die jeweils gültigen Sicherheitsbestimmungen
sind zu beachten.
Kleinspannungsleitungen dürfen nicht gemeinsam mit Drehstrom- oder Wechselstromleitungen in einem
Kabelkanal verlegt werden. Die Verlegung von Kleinspannungsleitungen in der Nähe von Drehstrom- oder
Wechselstromleitungen ist generell zu vermeiden.
21 22
Dosiertechnik
potentialfrei
max. 400W/230V
Diese Steuerung ist für den Anschluss einer Filterpumpe mit Drehzahlregelung nicht geeignet. Für derartige
Pumpen führen wir andere Steuerungen im Lieferprogramm.
An die Klemmen U2 und N kann anstelle einer Zirkulationspumpe auch ein
Heizung angeschlossen werden. Mit Hilfe dieses Zusatzschaltkastens kann dann eine Elektroheizung direkt
geschaltet werden. Es eignen sich die Zusatzschaltkästen 10,5 kW (Art. Nr.: 3002000100), 18 kW (Art. Nr.:
3002400100) und 30 kW (Art. Nr.: 3002100100)
Die werksseitig eingefügte Brücke zwischen den beiden mit Th bezeichneten Klemmen muss bei Anschluss
eines Sicherheits-Temperaturbegrenzers entfernt werden. Erfolgt kein Anschluss, dann muss sie
eingeschraubt bleiben.
An den Anschlussklemmen 21 und 22 steht ein potentialfreier Kontakt für die Verbindung mit der
Dosiertechnik zur Verfügung. Dieser Kontakt ist immer dann geschlossen, wenn die Filterpumpe in Betrieb
ist.
Die Gesamt-Stromaufnahme von Filterpumpe und Heizung darf 10A nicht überschreiten. Die
elektronische Steuerung ist zusammen mit der angeschlossenen Pumpe und Heizung durch eine 10A-Fein-
sicherung abgesichert. Eine getrennte Absicherung von Filterpumpe und Heizung erfolgt nicht. Der
Kurzschluss-Schutz ist durch geeignete bauseitige Sicherungen zu gewährleisten.
Elektrischer Anschluss
des
Gerätes
muss
Kleinspannungsleitungen
Anschlussplan
L1
N
N
M
Filterpumpe
Netz
230V max. 1kW
1/N/PE
230V 50Hz
über
einen
allpoligen
- Master 230
:
U1
N
U2
Heizung
230V
400W
Hauptschalter
mit
Th
Th
15
STB
Sicherheits-
Temperatur-
temperatur-
fühler
begrenzer
Zusatzschaltkasten für
einer
16
