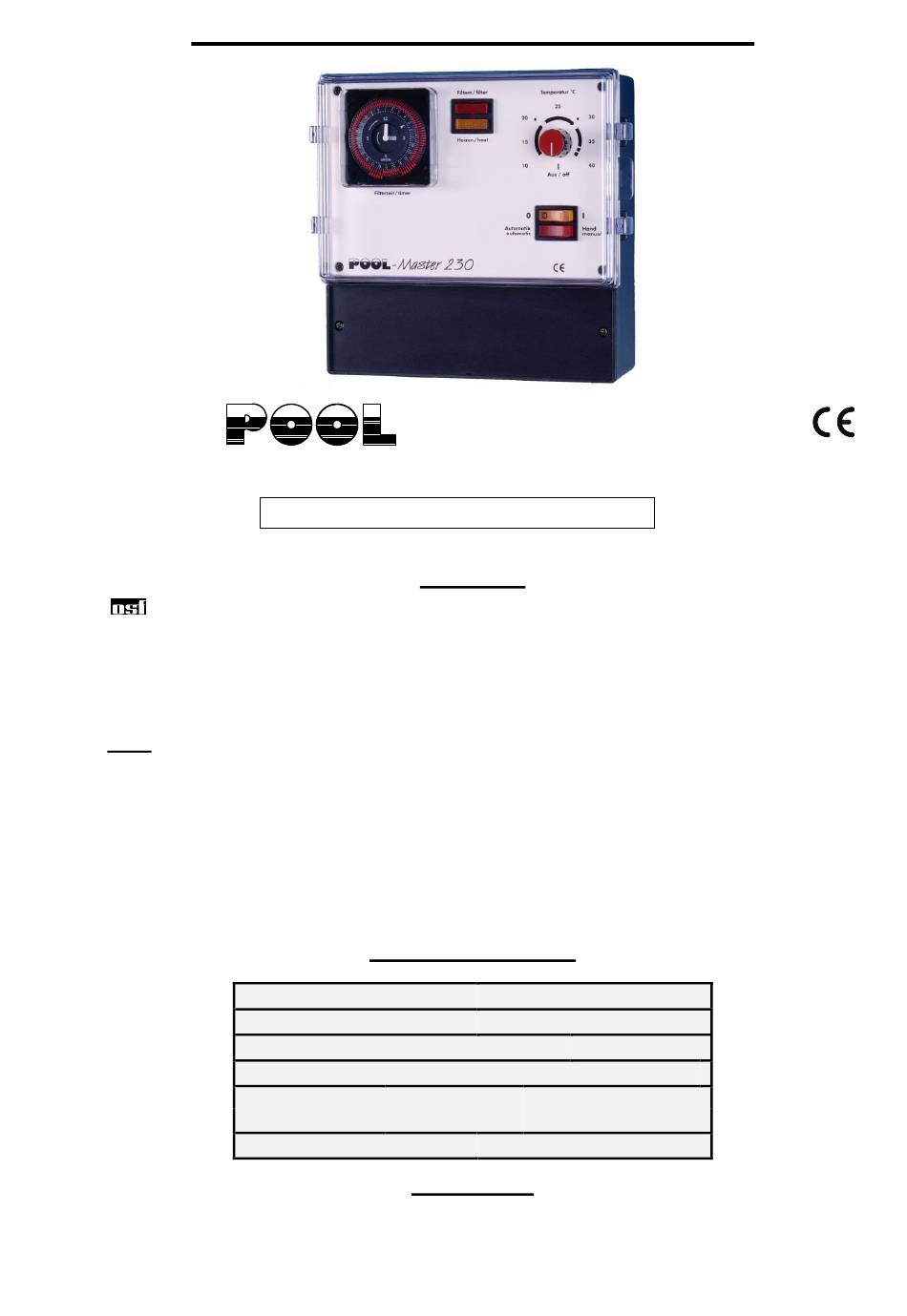

POOL Master 230 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Die - Filtersteuerung POOL-Master 230 ermöglicht das zeitabhängige Ein- und Ausschalten einer
230V-Wechselstrom-Filterpumpe. Die Einstellung der Tageszeit und der einzelnen Schaltzeiten erfolgt ent-
sprechend der Bedienungsanleitung der Schaltuhr.
Mit den Schaltern im Frontdeckel kann:
a) die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch
nicht allpolig vom Netz getrennt!
b) die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden.
Weiterhin wird während der Laufzeit der Filterpumpe die Heizung des Schwimmbeckens durch die
elektronische Temperaturregelung angesteuert. Außerhalb der Filterlaufzeiten wird die Heizung
automatisch durch die interne Verriegelung abgeschaltet. Mit einem Einstellregler auf der Frontplatte kann
die gewünschte Temperatur des Schwimmbadwassers gewählt oder die Heizung ausgeschaltet werden.
Der Betrieb von Filterpumpe und Heizung wird durch Kontrollleuchten im Frontdeckel angezeigt - eine
Kontrolle ist also jederzeit möglich.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Für Pumpen mit Drehzahlregelung nicht geeignet
Schaltleistung:
Schutzart:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die
Umgebungstemperatur darf zwischen 0° C und + 40° C liegen und sollte möglichst konstant sein. Die rel.
Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte Wärme-
oder Sonneneinstrahlung auf das Gerät sind zu vermeiden.
- Master 230
Art. Nr.: 300.280.0110
Für Filterpumpen mit Drehzahlregelung nicht geeignet
Funktion:
Technische Daten:
Pumpe:
Heizung:
Installation
220mm x 220mm x 100mm
230V/50Hz
ca.1,5VA
max. 1,0 kW (AC3)
max. 0,4 kW (AC1)
IP 40
