Inhaltszusammenfassung für X-Rite Judge QC

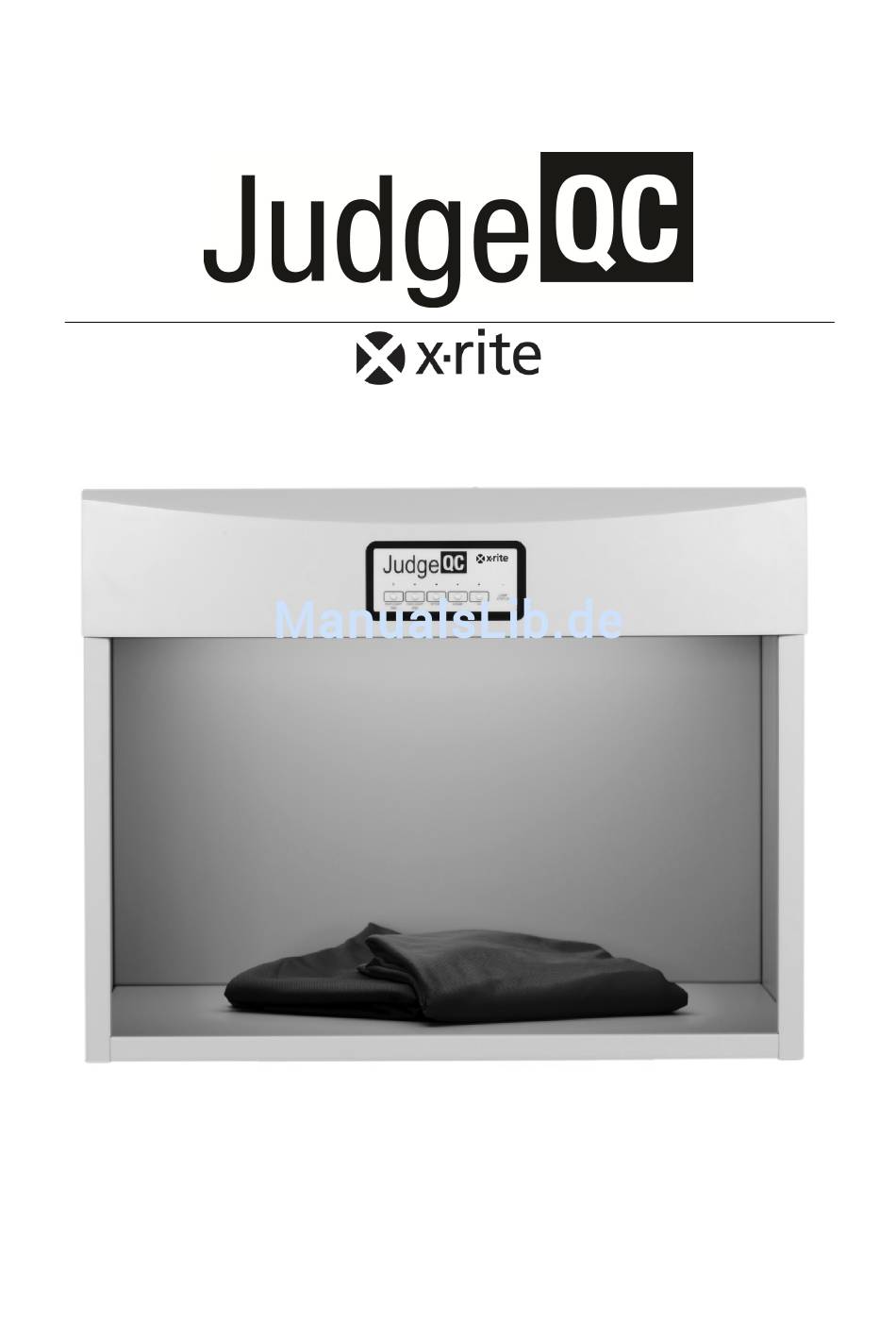

- Seite 1 Benutzerhandbuch...
-
Seite 2: Sicherheitsinformationen
Dieses Symbol zeigt einen unvorhergesehenen Vorgang oder eine Gefahr an. Ihr Eingreifen ist eventuell erforderlich. CE-Bescheinigung Hiermit erklärt X-Rite PANTONE®, dass dieses Judge QC die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien EMC 2004/108/EG, LVD 2006/95/EG, and RoHS 2011/65/EG erfüllt. - Seite 3 Übernahmestellen für Rücknahme und Wiederverwertung solcher Geräte. Urheberrecht Der Inhalt dieser Bedienungsanleitung ist Eigentum der Firma X-Rite PANTONE® und ist urheberrechtlich geschützt. Jegliche Vervielfältigung als Auszug oder im ganzen ist strengstens untersagt. Aus der Veröffentlichung dieser Informationen kann nicht das Recht abgeleitet werden, diese Bedienungsanleitung zu vervielfältigen oder für einen anderen Zweck einzusetzen, als für die Installation, Handhabung und Pflege...
- Seite 4 Zufriedenheit von X-Rite PANTONE® nachgewiesen werden. Die Garantiefrist wird durch Reparatur oder Austausch defekter Teile durch X-Rite PANTONE® nicht erneuert bzw. verlängert. Der Kunde ist für die Verpackung und den Versand des defekten Produkts an das von X-Rite PANTONE® angegebene Servicecenter verantwortlich. X-Rite PANTONE® trägt die Kosten für die Rücksendung des Produkts zu Kunden, wenn die Zieladresse innerhalb der zuständigen Region des Servicecenters liegt.
-
Seite 5: Einleitung Und Installation
Judge QC Einleitung und Installation Das Judge QC ist ein visuelles Abmusterungssystem mit fünf wählbaren standardisierten Lichtquellen. Haube Bedienungsfeld Rück- und Seitenwand Bedienungsfeld LED Lichtquelle: Leuchtet LED Lampenstatus Blau, wenn die gewählte Lichtquelle verwendet wird Hauptmerkmale Fünf Lichtquellen: Tageslicht: CIE D65 (6500 K) oder CIE D50 (5000 K) Geschäft 1 oder Tageslicht: Leuchtstoffröhre- Kaltweiß... - Seite 6 Judge QC Haus: CIE Lichtart A (2856 K) UV: Ultraviolett (Schwarzlicht) HINWEIS: Weitere Informationen welche Lampen sich in Ihrer Kabine befinden können Sie der Tabelle außen auf der Haube entnehmen. Weitere Funktionen: Symmetrische Lichtstärkenverteilung, die geltenden internationalen Standards für die visuelle Farbbewertung entspricht bzw.
- Seite 7 Judge QC Kabinenmontage • DIE HAUBE WIEGT CA. 15 KG. DAS KOMPLETT MONTIERTE GERÄT WIEGT CA. 27 KG. Gerät vorsichtig anheben. Bitte beachten Sie die Sicherheitsvorschriften. • ACHTEN SIE BEIM AUFSETZEN DER HAUBE UND SEITENTEILE DARAUF, DASS SIE SICH NICHT IHRE FINGER ODER DIE HAND EINKLEMMEN.
- Seite 8 Judge QC Schritt 3. Schritte 1. und 2. für die rechte Seite wiederholen (3). Schritt 4. Schieben Sie die Rückwand (4) in die Falz auf der linken Seite (2) und rechten Seite (3), bis es unten auf der Grundplatte (1) aufliegt.
- Seite 9 Judge QC Schritt 6. Platzieren Sie die Haube (5) darauf. Schritt 7. Befestigen Sie die Haube (5) mit den vier Schrauben (a). Art.nr. JQCUSMA-ENG Rev. A...
- Seite 10 Umgebungsspezifikationen Betriebstemperatur: 0 bis 40 Spezifikationen und Design können sich ohne vorherige Bekanntgabe ändern. Betrieb Wird das Messgerät in einer Art verwendet, die so nicht von X-Rite PANTONE® vorgesehen und beschrieben ist, dann kann das die Sicherheit des Geräts beeinträchtigen. •...
- Seite 11 Judge QC Spannungsanzeigefenster Hauptschalter Netzeingang Sicherungsfach Im Beispiel: 115 V Sicherungsfachentriegelung 3. Wenn die korrekte Spannung angezeigt wird, stecken Sie das Stromkabel in den Netzeingang am Gerät und verbinden Sie es anschließend mit einer geeigneten Wandsteckdose. 4. Schalten Sie das Gerät mit dem Hauptschalter ein.
- Seite 12 Judge QC 4. Verbinden Sie das Stromkabel wieder mit dem Gerät und schalten Sie es ein. Falls die Sicherungen erneut durchbrennen, wenden Sie sich an den zuständigen X-Rite PANTONE®-Kundendienst. Prüfen und Auswechseln von Sicherungen • VOR ÄNDERUNG DER SPANNUNG ODER DEM AUSTAUSCH DER SICHERUNG DAS GERÄT VON DER STROMVERSORGUNG TRENNEN.
- Seite 13 Judge QC Lampenaustausch • STROMVERSORGUNG DES GERÄTS VOR AUSTAUSCH DER LAMPEN TRENNEN: Vergewissern Sie sich, dass das Gerät nicht an eine Stromquelle angeschlossen ist, wenn Sie die Lampen austauschen. • ACHTEN SIE DARAUF, DASS DIE LAMPEN ABKÜHLEN, EHE SIE SIE BERÜHREN. Streuscheibe und Glühlampen werden beim normalen Betrieb sehr heiß.
-
Seite 14: Ersatz- Und Zusatzteile
Gerät. Wenden Sie sich bei etwaigen Betriebsstörungen an den technischen Kundendienst von X-Rite. Ersatz- und Zusatzteile: Bitte entnehmen Sie die aktuellen Preise für zusätzliche Lampenoptionen unserer Preisliste oder wenden Sie sich an Ihre zuständige X-Rite Filiale. Art.nr. JQCUSMA-ENG Rev. A... - Seite 15 SD33-57 Netzkabel, Japan X-Rite übernimmt im Zusammenhang mit den in diesem Handbuch enthaltenen Informationen keinerlei Gewährleistung, einschließlich stillschweigender Garantien oder der Eignung für einen bestimmten Zweck. X- Rite übernimmt keine Haftung für jegliche hierin enthaltenen Fehler oder für beiläufig entstandene oder Folgeschäden im Zusammenhang mit der Eignung oder Verwendung dieses Materials.
- Seite 16 Telefon (852) 2568 -6283 Phone +82-10-4554-6645 Fax (852) 2885 8610 Email baektaejin@xrite.com X-Rite (Shanghai) Color Management Co., Ltd. X-Rite — Süd-Ost Asien und Pazifik Room 1802, Block B New Caohejing International Business 8 Changi Business Park Ave 1 #07-51, UE BizHub East (South Center, No.391 Gui Ping Road...
