TiTEC DEBF/MU Schnellstartanleitung

QUICK START GUIDE
(technical subjects to change
Date 12/2017)

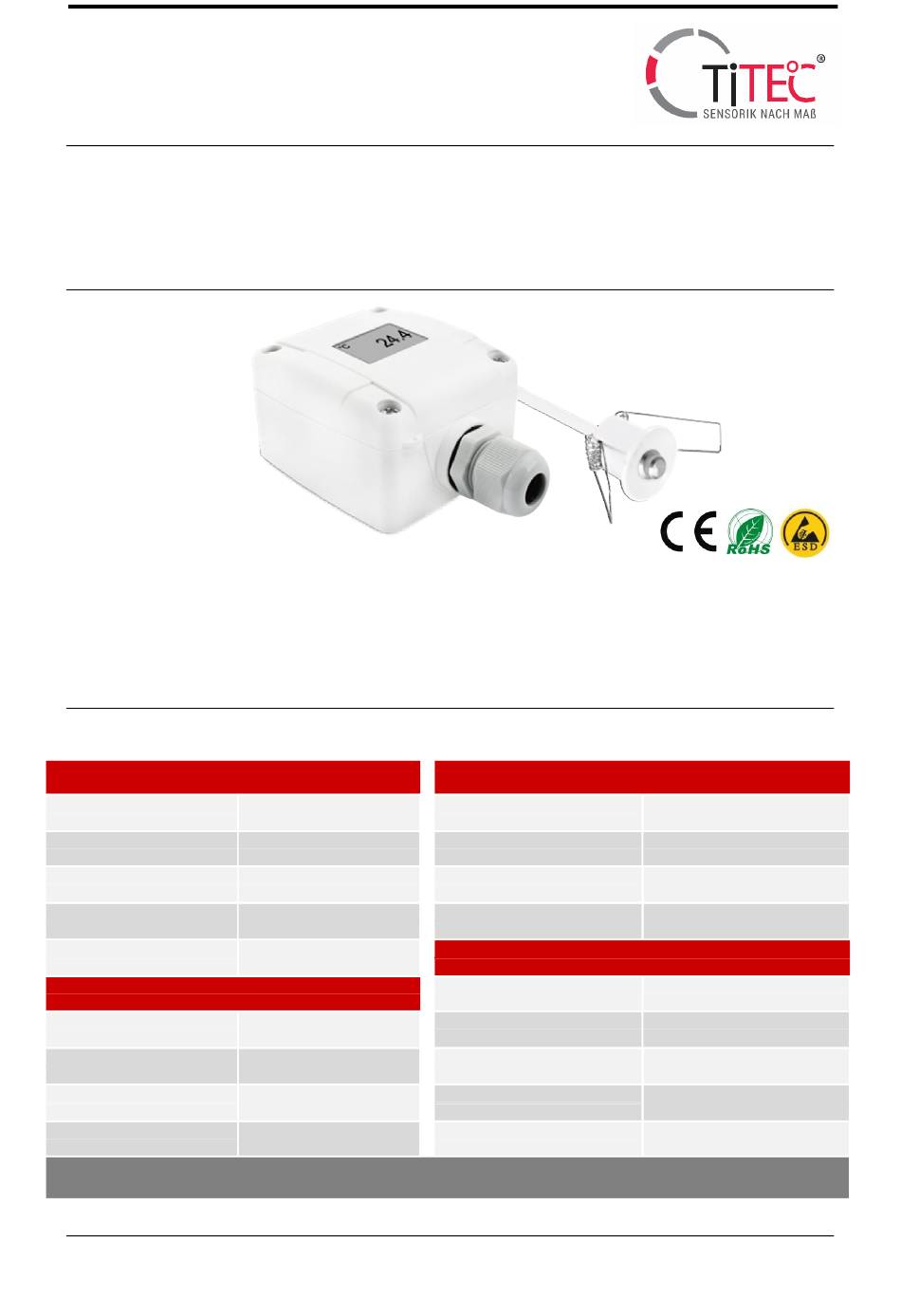

Deckeneinbautemperaturfühler - DEBF/MU
Ceiling-mounted temperature sensor - DEBF / MU
Anwendung
Application
Unser Deckeneinbaufühler dient der Messung der Temperatur im In-
nenbereich von Gebäuden (zur Unterputzmontage). Mittels zweier
Spannfedern wird dieser Fühler einfach direkt in die Decke montiert.
Dieser Fühler besticht vor allem durch sein modernes aber dennoch
schlichtes Design.
Merkmale
Characteristics
Unser Temperaturmessumformer mit einer Genauigkeit von 0,3K bie-
tet dem Kunden die Möglichkeit, über einen Dipschalter zwischen 24
verschiedenen Messbereichen zu wählen.
Über ein Potentiometer kann der Offset manuell um +/- 1 Kelvin ver-
stellt werden.
Die Standardserie deckt mehrere unterschiedliche Temperaturberei-
che (siehe Tabelle) ab. Durch den Messumformer erhält man ein stan-
dardisiertes Ausgangssignal von 4 ... 20 mA bzw. 0 ... 10 V.
Unsere Sensoren lassen sich optional durch ein stromsparendes E-
Paper Display erweitern.
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
Power supply
Anschluss
Connection
Anschlussklemme
Connection clamp
Schaltausgang (optional)
Switching output (optional available)
Leistungsaufnahme
Power consumption
Ausgangssignal
Signal output
Typ I (3-Leiter)
Type I (3-wired)
Analogausgang Bürde
Analogue output burden
Typ U (3-Leiter)
Type U (3-wired)
Analogausgang Last
Analogue output load
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
12(20)...34 V AC/DC (Relay)
3-Leiter (bei 4-20 mA optional 2-Leiter)
3-wire (at 4-20 mA optional 2-wire)
Schraubklemme max. 1,5 mm²
Screw clamps, max 1.5 mm²
Relais 24 V / 1 A, Wechsler, potentialfrei
Relay 24 V / 1A, potential free changer
24...44 mA
4...20 mA
50...500 Ohm
0...10 V
10...100 kOhm
*weitere auf Anfrage
*special models available on demand
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
For indoor temperature measuring applications (to be flush-mounted).
The sensor features a plain and modern design and is easy
mountable with the help of two tension springs.
Our temperature transmitters with an accuracy of 0.3 ° C, offer cus-
tomers the opportunity to choose a temperature range with a dip
switch. A potentiometer offset can be set manually by +/- 1 Kelvin.
The standard series covers several different measuring ranges of tem-
perature (see configuration table). The measuring transducer reads
the data via an internal sensor and converts the result into a standard-
ized analogue output signal (0-10 V, 4-20 mA).
Our sensors are extensible with an optional, energy efficient E-paper
display.
Gehäuse
Casing
Abmessung
Dimensions
Werkstoff
Material
Zulässige Einsatzbedingungen
Admissible environmental conditions
Schutzart
Protection class
Sensor
Sensor
Temperatursensor
Temperature sensor
Genauigkeit
Accuracy
Anschlussleitung
Supply cord
Messbereich Spitze
Measuring range (tip)
Schutzart*
Protection class
Seite 1 von 4
75x69x44 mm
PA6, ähnlich RAL 9010
PA6, similar RAL 9010
-30...70 °C; 0...98% r.H.
IP65
PT1000 Klasse B, DIN EN 60751 (2-Leiter)
PT1000 Class B, DIN EN 60751 (2-wired)
+/- 0,2 °K +/- 1,0% Messbereich (nach 60 min)
+/- 0,2 °K +/- 1,0% full scale (after 60 min)
300mm - PVC max 105°C
90°C
IP20
