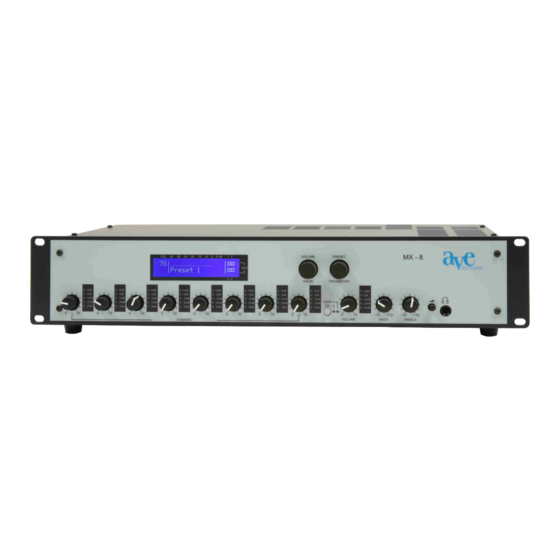

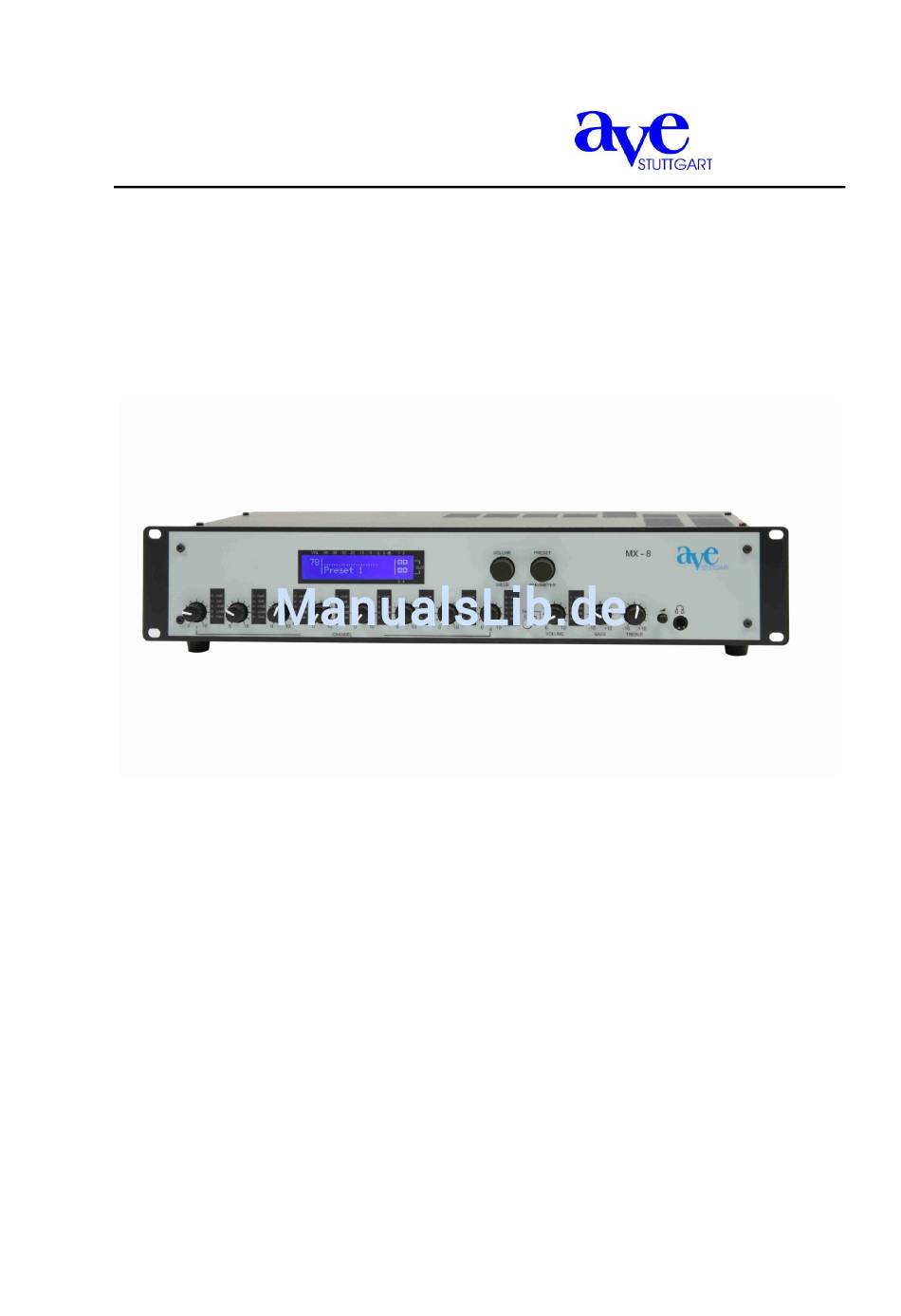

Einleitung Vielen Dank, dass Sie sich bei Ihrer Wahl für den analog/digitalen Mikrofonmischer MX-8 von A.V.E. mit acht Mikrofon/Line-Eingängen entschieden haben, einem Gerät, das speziell für anspruchsvolle Kirchenbeschallungen entwickelt wurde und das auch bei akustisch schwierigen Raumverhältnissen ein optimales Klangbild erzielt. Jeder Mikrofon/Line-Eingang ist ausgestattet mit Kompressor/Limiter, 3-Band-Equalizer, Lautstärke-, Betriebs- und Peakanzeige.
2. Beschreibung der Komponenten und ihrer Funktionen 1. Lautstärkeregler (für die Kanäle 1 – 8): Mit diesen Lautstärkereglern lassen sich jeweils die Pegel der Signalquellen einstellen, die an die Mikrofon/Line-Eingänge (26.) angeschlossen werden. Bei der Installation durch das technische Fachpersonal wird jeweils der optimale Pegel durch eine Markierung gekennzeichnet.
Netzanschluss: Das Gerät wird mit Strom versorgt, wenn das Netzkabel an eine 230 V Wechselstromquelle angeschlossen ist. Sicherung: 315 mA Netzschalter: Durch Betätigen des Netzschalters wird das Gerät ein- bzw. ausgeschaltet. Ausgänge: Anschlüsse für die Ansteuerung der Endstufen Direct OUT: Direkter Ausgang ohne jegliche Signalverarbeitung. Dieser Ausgang kann z.
Verwendung verschiedener Voreinstellungen („Presets“) Schalten Sie das Gerät an der Rückseite mit dem Netzschalter ein. Es erscheint im Display die Begrüßungsnachricht. Nach einigen Sekunden erlischt diese Nachricht und die aktuelle Preset-Einstellung ist auf dem Display zu sehen. In der Abbildung ist ein Beispiel dafür gegeben.
4. Erweiterte Funktionen 4.1. Neue Preset-Einstellung anlegen In diesem Abschnitt wird beschrieben, wie Sie einen der 20 Programmplätze für ihren gewünschten Preset neu anlegen können, d.h. eine Namen vergeben können, die Gesamtlautstärke bestimmen und die aktiven Ausgänge auswählen. Schalten Sie das Gerät an der Rückseite mit dem Netzschalter zunächst aus. ...
Jetzt sind alle Einstellungen für diesen Preset vorgenommen. Durch Drücken des „Volume“-Reglers verlassen Sie den Programmier-Modus. Nun werden Sie mit „Save changes?“ gefragt, ob Sie diese Einstellungen speichern möchten. Drücken des „Volume“-Reglers bedeutet „ja“ und Ihre Änderungen werden gespeichert („Saving… do not interrupt“).
In den folgenden 4 Abschnitten werden die Einstellmöglichkeiten unter den 4 Menüpunkten beschrieben. 4.2.1 Preset Preset Name: Vergabe eines Namens für den jeweiligen Preset. Die Einstellung erfolgt wie unter 4.1 beschrieben. Preset Master Volume: Einstellung des Ausgangspegels (Master-Volume) für diesen Preset.
Param EQ 2-4 Q: Vorgehen wie oben für die Bänder 2, 3 und 4 des parametrischen Equalizers Limiter: Zuschaltbar getrennt für jeden Ausgang. Durch Drücken des „Preset"-Reglers können Sie einen Ausgang auswählen; durch Drehen des „Volume"-Reglers um einen Klick können sie den Limiter auf „on“...
4.2.4 Service Firmware: Hier wird die aktuelle Firmware-Version des Gerätes angezeigt. 4.2.5. Tabelle mit allen programmierbaren Parametern In der nachfolgenden Tabelle ist noch einmal das Parameter-Menü mit allen Unterpunkten und einstellbaren Parametern aufgelistet: Menüpunkt Parameter Beschreibung Preset Preset Name Name der Preset-Einstellung Preset Master Volume Gesamtlautstärke...
Interne Modifikationen EVOR IE DAS ERÄT ÖFFNEN SCHALTEN ES AUS UND ZIEHEN IE DEN ETZSTECKER NTFERNEN IE ERST DANN DIE SECHS CHRAUBEN EHMEN IE DIE EHÄUSEABDECKUNG AB 4.3.1 Phantomspeisung, Mikrofon/Line, Hochpassfilter für Übertragung Diese Modifikationen werden durch den Einsatz von Jumpern vorgenommen. Im Gerät befinden sich für jeden der vier Kanäle 2 Gruppen von Jumpern.
4.3.2 Automatische Schwellenabsenkung, Übertragungsmatrix In der folgenden Abbildung ist die zweite Gruppe von je 6 Jumpern pro Kanal gekennzeichnet. (Die Nummerierung 1 bis 6 bezieht sich auf die sechs Potentiometer für jeden Kanal. Deren Funktionen werden in Abschnitt 4.3.3 beschrieben werden.) Die Funktionen der Jumper sind: ...
4.3.3 3-Band Equalizer, Kompressor/Limiter, Gain, Schwelle Mit den 6 Potentiometern pro Kanal können folgende Einstellungen vorgenommen werden: Kompressor/Limiter: Der Kompressor/Limiter begrenzt Spitzen und verhindert so eine Übersteuerung der am Ausgang angeschlossenen Geräte. Alle Signale unterhalb des hier eingestellten Schwellwertes passieren ungehindert, während die Signale oberhalb komprimiert werden, wodurch der Dynamikbereich der lauten Signale reduziert wird.
5 Technische Daten DSP Struktur 4 Ausgänge (Summen) mit vollkommen unabhängigem 24 bit / 96 kHz Digital Audio Processing Ausgangspegel und Master-Volume Unabhängige Pegeleinstellung für jeden Ausgang: +12 bis - dB (feine 0.5 dB Schritte von +12 bis -20 dB) ...
Seite 16
DSP Internals ADC / DAC Auflösung and Abtastfrequenz: 24 bit, 96 kHz DSP interne Genauigkeit: 48 bit, gesamter Datenpfad DSP Audio-Taktfrequenz: 96 kHz, gesamter Datenpfad (dadurch werden Equalizer bei hohen Frequenzen sehr präzise) DSP interne Übersteuerungsreserve: 48dB (dadurch ist in üblichen Anwendungen eine DSP-interne Übersteuerung praktisch ausgeschlossen) Line ...
Seite 17
Rauschen Rauschpegel Direct-OUT, belastet, 20 Hz – 20 kHz, Poti bei 0: -97 dBu Rauschpegel OUT 1, belastet, 20 Hz – 20 KHz, Master-Volume bei 0: -92 dBu Rauschpegel OUT 1, belastet, 20 Hz – 20 kHz, Master-Volume bei 82 %: -88 dBu Allgemein ...
Seite 18
übernimmt jedoch keine Verantwortung für die Folgen der Verwendung dieser Informationen oder für die Verletzung von Patenten oder Rechte Dritter, die aus der Verwendung entstehen können. Es wird keine Lizenz impliziert oder unter einem Patent oder Patentrechten von AVE mbH gewährt. In dieser Veröffentlichung genannte Spezifikationen können sich ohne vorherige Ankündigung ändern.
