MS Schippers Digi Doser General 5 Bedienungsanleitung
Verwandte Anleitungen für MS Schippers Digi Doser General 5
Inhaltszusammenfassung für MS Schippers Digi Doser General 5

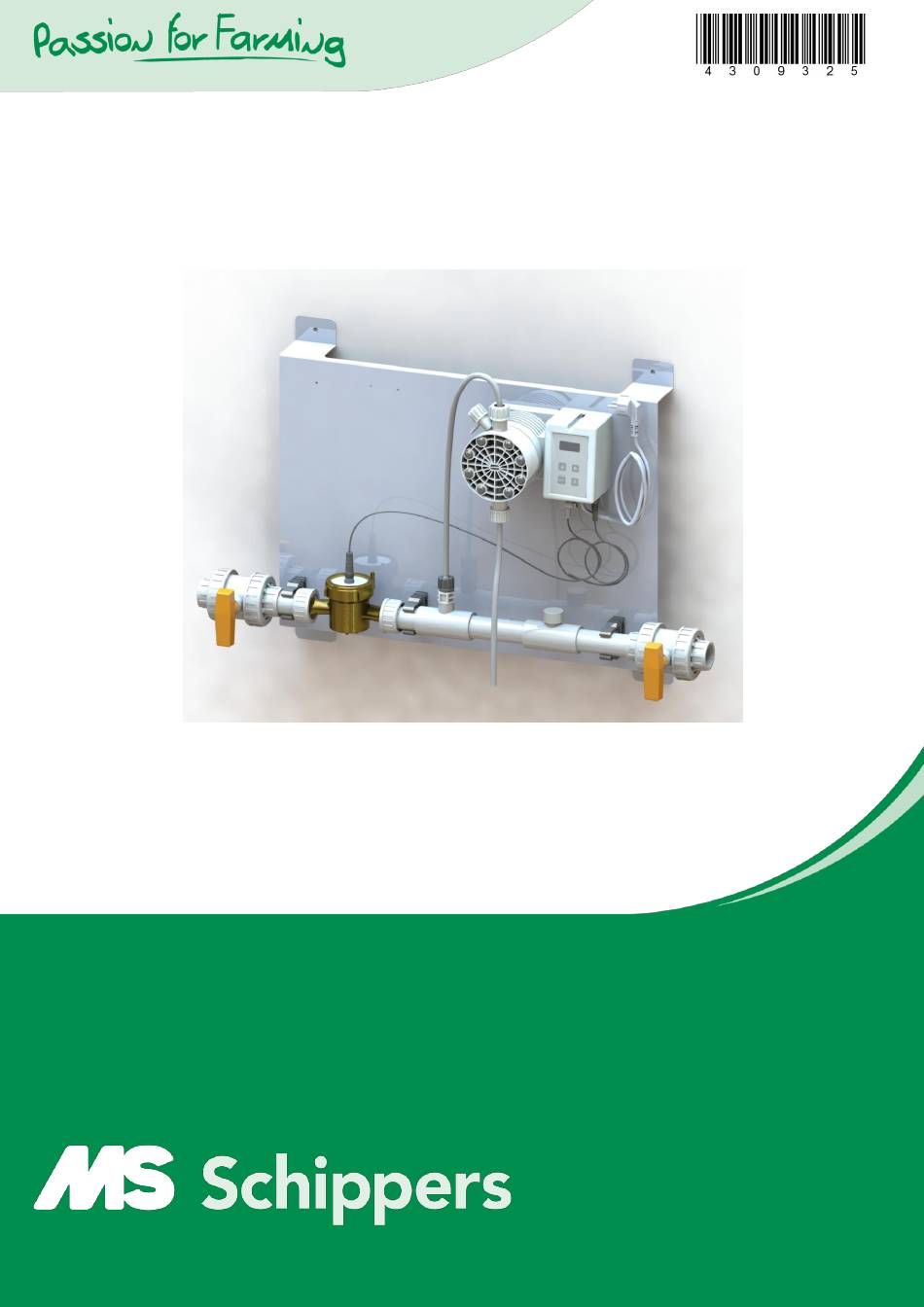

- Seite 1 Digi Doser General 5 4309021 Digi Doser General 5 Bedienungsanleitung .................... 4309542/01-04-2015/F...
-
Seite 2: Inhaltsverzeichnis
ORWORT Produktbeschreibung Digi Doser General 5 ist ein Dosiersystem für Zusatzstoffe in Trinkwassersystemen. Das System verfügt über eine digitale Membranpumpe, die Impulse eines Wasserzählers verwendet, um korrekte Dosierungen von Zusatzstoffen in die Wasserleitung abzugeben. Die Pumpe ist geeignet für die Dosierung von Medikamenten, Vitaminen und Mineralstoffen sowie von Zusatzstoffen auf der Basis von organischen Säuren. - Seite 3 Garantie • Die Firma Schippers gewährt für dieses Produkt eine Garantie von 12 Monaten auf Herstellungsmängel. • Die Garantie gilt sowohl für mechanische als auch für elektronische Bauteile sowie für Betriebsstunden. • Lieferungen zum Anwender werden von der Garantie abgedeckt. •...
-
Seite 4: Das Gerät
1. D ERÄT 1.1 Explosionszeichnung Die nachstehende Abbildung ist eine Explosionszeichnung der Bauteile des Geräts. Abb. 1.1 Explosionszeichnung... -
Seite 5: Teileliste
1.2 Teileliste Die nachstehende Teileliste bezieht sich auf die Explosionszeichnung in Paragraph 1.1. Digi Doser General 5, Ersatzteile Code Artikelnummer: Beschreibung 8800415 Allgemeine Pumpe, 150 Liter, 5 bar 8804515 Wasserzähler 1¼", 5 m 8800287 Montageplatte, Digi Doser 8800250 Kugelventil, PVC, 40 mm ⅔-Anschlussstück 40 x 1½"... -
Seite 6: Installationsanleitung
2. I NSTALLATIONSANLEITUNG 2.1 Vorbereitung Montagehinweise: * Bauen Sie einen By-Pass ein, damit das Trinkwassersystem auch im Fall eines Defektes oder einer Störung verwendet werden kann * Pumpe funktioniert nur mit Druckluftunterstützung (6-10 bar). Kompressor und Druckluftleitungen werden nicht mitgeliefert und sollten daher vor Ort verfügbar sein Wir empfehlen den Einbau einer Umgehung (Abb. -
Seite 7: Befestigung Von Wasserleitung Und Dosierpumpen
2.2 Befestigung von Wasserleitung und Dosierpumpen Klicken Sie die 3 Rohrschellen auf die Abstandshalter und befestigen Sie diese mit den mitgelieferten Schrauben in Loch Nummer 7, 9 und 13. Die Pumpe muss in Loch Nummer 4 und 6 befestigt werden. Klicken Sie danach die Wasserleitung in die Rohrschellen. -
Seite 8: Gerät Anbringen
2.2 Gerät anbringen Stellen Sie die Wasserversorgung ab, und schneiden Sie die Versorgungsleitung ab. Bringen Sie die erforderlichen Befestigungen an, um die Pumpe anzuschließen. • Markieren Sie die vier Montagelöcher (horizontal) auf der dahinterliegenden Wand. • Bohren Sie vier Löcher (Ø 10 mm) in die Wand, an der Sie das Gerät montieren. •... -
Seite 9: Gerät In Betrieb Nehmen
3. G ERÄT IN ETRIEB NEHMEN 3.1 Gerät entlüften und starten • Schalten Sie die Pumpe ein (Abbildung 7), und stellen Sie die korrekte Dosierung ein (siehe Paragraph 4.2). • Stellen Sie den Behälter mit dem Produkt unter das Gerät. •... -
Seite 10: Technische Daten Der Pumpe
3.2 Technische Daten der Pumpe Max. Druck : 5 bar Mindest-Wasserdurchfluss : 100 Liter pro Stunde Nominaler Wasserdurchfluss : 5.000 Liter pro Stunde Maximaler Wasserdurchfluss : 10.000 Liter pro Stunde Max. Anzahl Injektionen pro Minute : 120 Injektionen pro Impuls : 20 cm bei 5 bar Pumpenleistung... - Seite 11 Schema 1 = Terug = Bevestig ON/OFF = Verander Waarde = Selecteer Waarde STROKES 100 SPM SHORT PASSWORD Zie Schema 5 0000 MENU FULL PASSWORD PROG[1] Zie Schema 2 MENU 1000 MODE Zie Schema 3 (1) en PROG[2] schema 3 (2) SETUP PROG[3] N.V.T.
- Seite 12 Schema 2 PROG[1] MODE[1] N.V.T. MODE CONSTANT MODE[2] N.V.T. DIVIDE = Terug = Bevestig MODE[3] N.V.T. MULTIPLY = Verander Waarde = Selecteer Waarde MODE[4] N.V.T. MODE[5] PERC PERC 01.00 MODE[6] CONC% N.V.T. 100.0 MODE[7] N.V.T. BATCH MODE[8] N.V.T. VOLT MODE[9] N.V.T.
- Seite 13 Schema 3 (1) = Terug PROG[2] SET[01] CC/ST SETUP CC/ST 20.00 = Bevestig = Verander Waarde SET[02] TEST OFF TEST ST 50 = Selecteer Waarde SET[03] STOP LIT LEVEL 04.000 SET[04] SEFL SEFL DISABLED SET[05] STAND-BY STAND BY DISABLED SET[06] OUT ALARM OUT AL N.O.
- Seite 14 Schema 3 (2) = Terug = Bevestig = Verander Waarde = Selecteer Waarde schema 3 SET[09] TIMEOUT TIMEOUT 120 SEC SET[10] UNIT UNIT LITRE SET[11] POWER ON DELAY 00 MIN SET[12] PASSWORD PASSWORD PASSWORD SHORT FULL PASSWORD PASSWORD 0000 1000...
- Seite 15 Schema 4 = Terug SET[07] ALARM[1] ALARMS LEV DI = Bevestig = Verander Waarde ALARM[2] STBY DI = Selecteer Waarde ALARM[3] SEFL DI ALARM[4] PPM DI ALARM[5] PERC DI ALARM[6] MLQ DI ALARM[7] BATCH DI...
-
Seite 16: Dosierung Ändern
4.2 Dosierung ändern Befolgen Sie die nachstehenden Schritte, um die Dosierung zu ändern: Schema 5 = Terug = Bevestig = Verander Waarde ON/OFF = Selecteer Waarde STROKES 100 SPM Verander dit met de toets en met de toets selecteert u het volgende getal SHORT PASSWORD PERC... -
Seite 17: Fehlersuche
6. F EHLERSUCHE PROBLEM URSACHE LÖSUNG Drücken Sie , bis im Display „Alarm“ angezeigt Allgemein wird. Drücken Sie dann , um die Fehlerhandhabung Benachrichtigung für den jeweiligen Fehler zu sehen. Falsche Einstellung Überprüfen Sie den Prozentsatz oder die PPM, die Konzentration und die Anzahl der Impulse des Wasserzählers. - Seite 18 Kontinuierlich Impulse/Liter (nicht Liter/Impuls)
