SPACEMAKER DSSCBW Montageanleitung Seite 11

Schritt 6
Für diese Seite brauchen Sie:
AA BB
(MENGE: 8) (MENGE: 8)

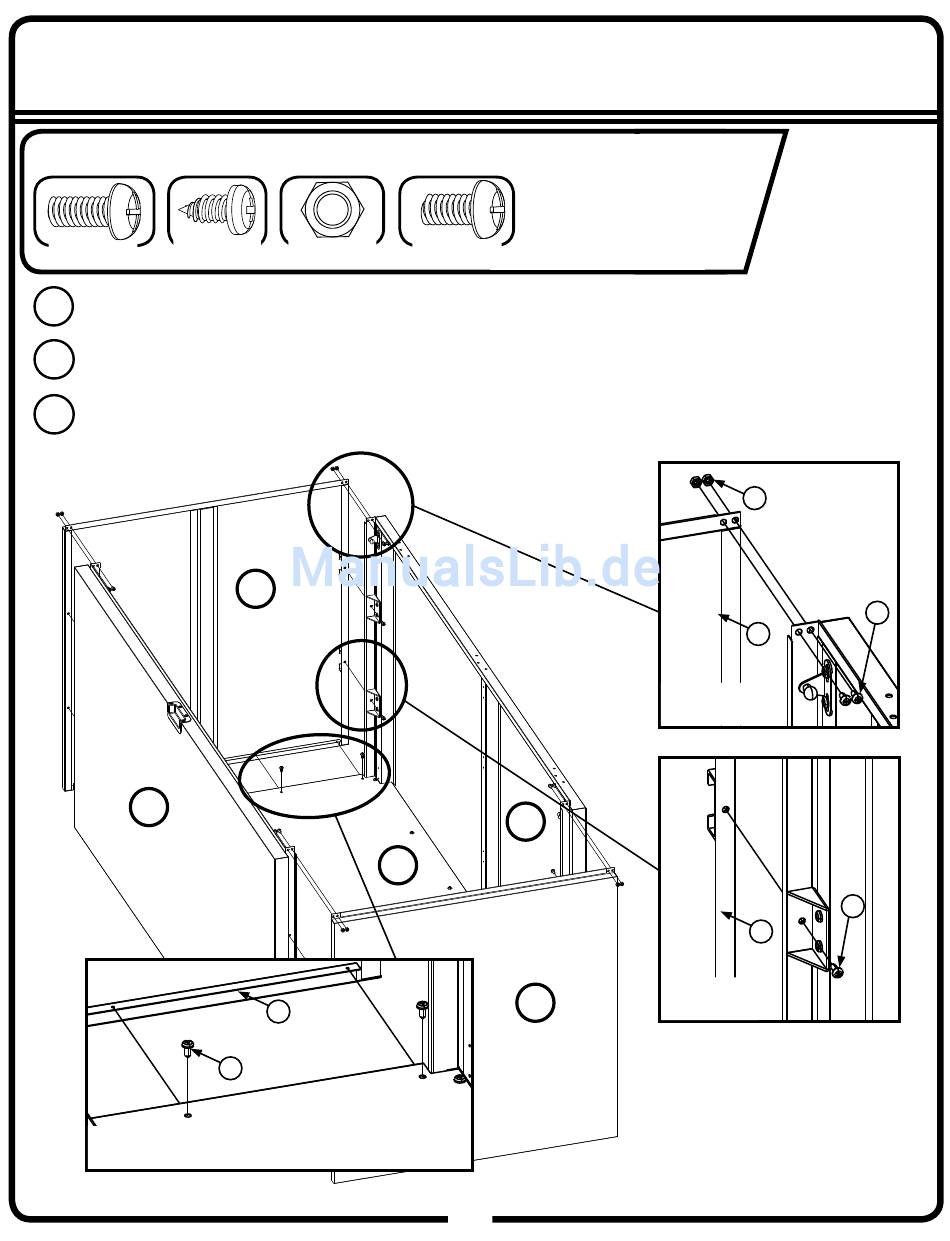

Befestigen Sie ein (1) linkes/rechtes Wandblech wie in Abbildung J gezeigt mit vier (4)
1
Schrauben FF und vier (4) Schrauben EE.
2
Befestigen Sie das linke/rechte Wandblech wie in Abbildung K gezeigt mit vier (4) Schrauben
AA am Eckpfosten.
3
Befestigen Sie das linke/rechte Wandblech wie in Abbildung L gezeigt mit vier (4) Schrauben
BB am Bodenblech. Wiederholen Sie diesen Vorgang für das andere linke/rechte Wandblech.
B
Fig. L
EE
(MENGE: 8)
D
E
D
BB
FF • Linke/rechte Wand – D
(MENGE: 2)
(MENGE: 8)
C
D
11
EE
D
Fig. J
AA
D
Fig. K
GE-11V
FF
