ek-tech 65891 Bedienungsanleitung Seite 7

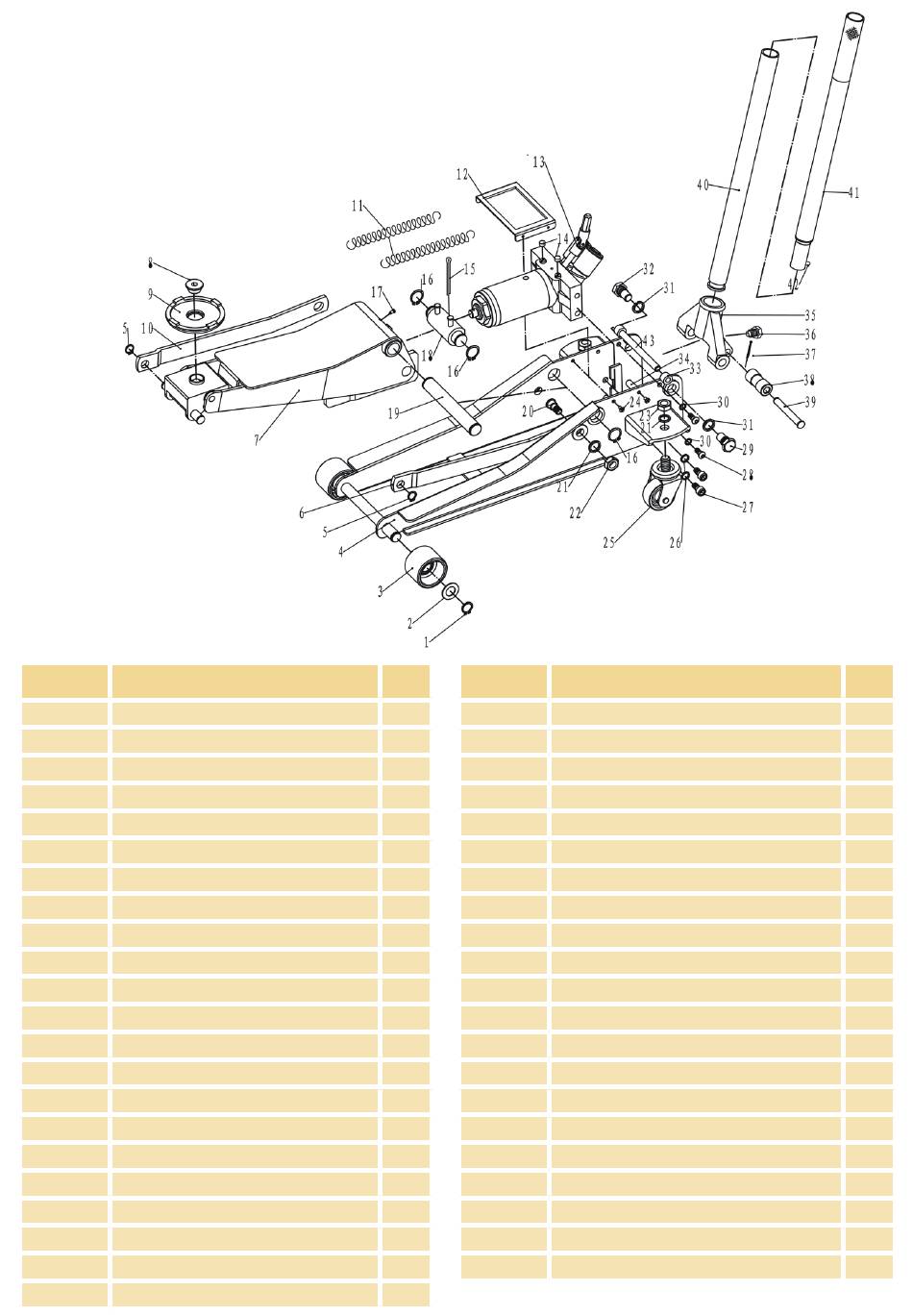

Reparaturteilliste Hauptkörper
Position Beschreibung
1
Sicherungsring
2 Scheibe
3 Vorderrad
4 Seitenplatte
5 Ring
6 Verbindungsbaugruppe links
7 Hebearmbaugruppe
8 Kernachse
9 Sattel
10 Verbindungsbaugruppe rechts
11 Zugfeder
12 Abdeckplatte
13 Entriegelungsventilbaugruppe
14 Sicherheitsabdeckung
15 Splintstift
16 Ring
17 Schmiernippel
18 Verbindungsbaugruppe
19 Hebearmachse
20 Verbindungsbolzen
21 Federring
22 Schmale Mutter
Stk. Position Beschreibung
23
2 Mutter
2 24 Blechschraube
2 25 Hinterradbaugruppe
1 26 Federring
2 27 Innensechskantschraube
1 28 Innensechskantschraube
1 29 Bolzen
1 30 Federring
1 31 Federring
1 32 Bolzen
2 33 Sicherungsring
1 34 Verstärkung
1 35 Griffbuchse
2 36 Bolzen
1 37 Kolbenstift
4 38 Rolle
1 39 Achsstift
1 40 Unterer Griff
1 41 Oberer Griff
2 42 Federstift
4 43 Begrenzungsstange
