ek-tech 65891 Bedienungsanleitung
Hydraulischer wagenheber 3,5 t
Verwandte Anleitungen für ek-tech 65891
Inhaltszusammenfassung für ek-tech 65891

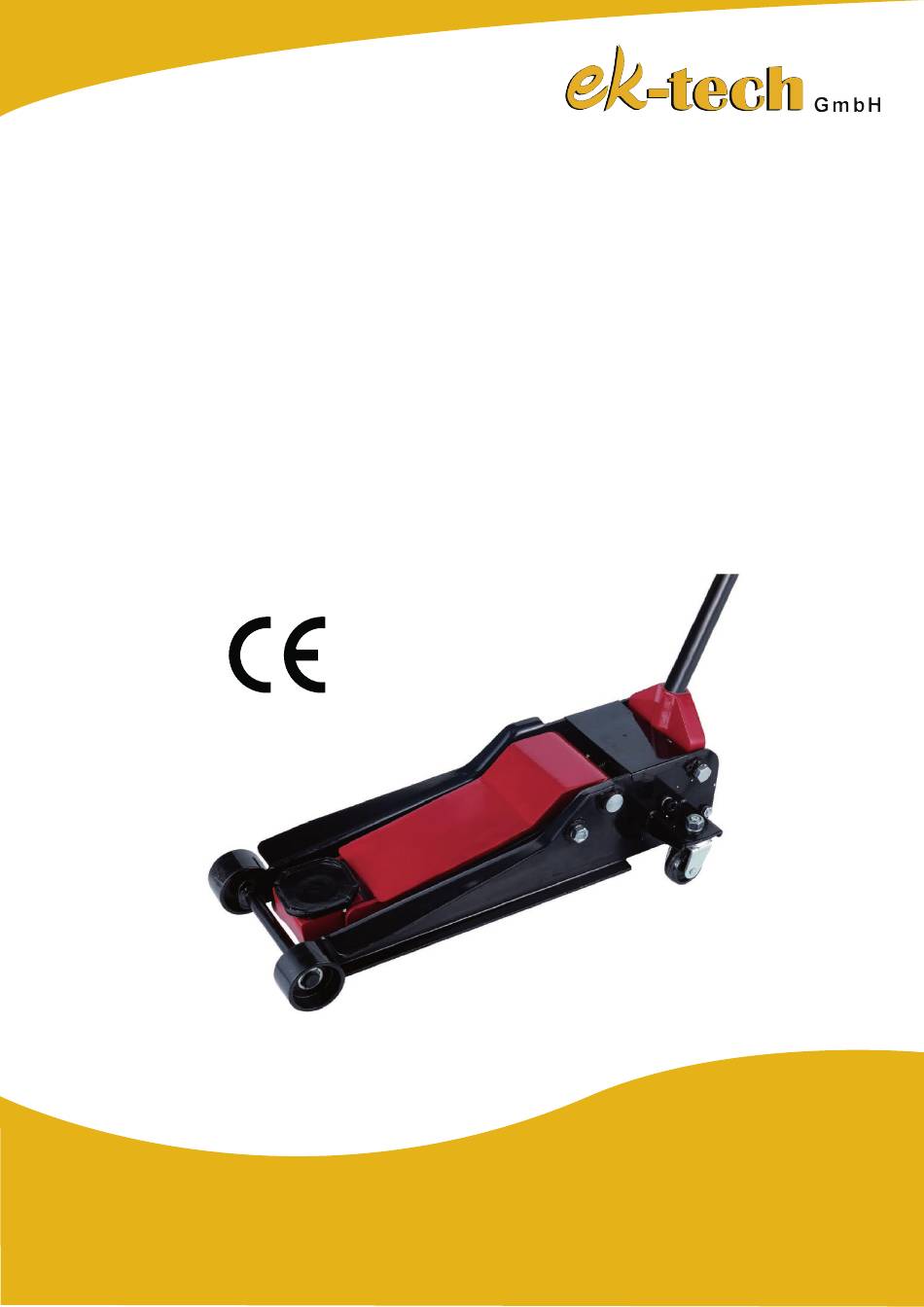

- Seite 1 Hydraulischer Wagenheber 3,5 t Nr.: 65891 Bedienungsanleitung Nehmen Sie das Produkt erst in Betrieb, nachdem Sie sich die Beschreibung sorgfältig durchgelesen und auch verstanden haben. Bewahren Sie die Bedienungsanleitung auf um darin später, falls nötig, auch immer wieder nachlesen zu können.
- Seite 2 Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheit- und fachgerechtes Arbeiten zu beachten. Der Betreiber des Gerätes darf ohne Genehmigung der EK-Tech GmbH keine An- und Umbauten sowie Veränderungen an der Maschine vornehmen, die die Sicherheit beeinträchtigen könnten.
-
Seite 3: Sicherheit
Sicherheit Dieses Gerät ist ausschließlich zum Anheben vorgesehen. Jede andere Verwendung ist verboten. Vergewissern Sie sich vor der Benutzung des Wagenhebers dass dieser in einem einwandfreien Zustand und frei von Beschädigungen ist. Halten Sie Kinder und Unbefugte vom Arbeitsbereich fern und lassen Sie kein ungeschultes oder unerfahrenes Personal den Wagenheber bedienen. -
Seite 4: Fahrzeug Anheben
WICHTIG: Während des Transports und der Bedienung gelangt manchmal Luft in das Hydrauliksystem, was zu einer schlechten Hubleistung führt. Entlüften Sie das System, indem Sie das Ablassventil vollständig öffnen (Griff gegen den Uhrzeigersinn drehen), dann die Schraube an der Pumpe lösen (Pos. -
Seite 5: Ölstand Aufrechterhalten
WARTUNG UND LAGERUNG Schmierung Bewegliche Teile am Wagenheber sollten gelegentlich mit einem leichten Maschinenöl geschmiert werden, um einen effizienten Betrieb zu gewährleisten. Tragen Sie Öl auf die Gelenke der Hubarmscharniere, Stößelstangen usw. auf. Griffbasis, hintere Lenkräder, vordere Rolle usw. (Die Position dieser Teile finden Sie im rechten Bild). 1.) Griff: Tragen Sie leichtes Öl auf bewegliche Teile auf und fetten Sie den Griff an der Stelle, an der er in den Griff passt, leicht ein. -
Seite 6: Reparatur/Wartung
Lagerung Drehen Sie den Griff vor der Lagerung 1 1/2 Umdrehungen gegen den Uhrzeigersinn, um den Druck im Hydraulikzylinder abzubauen. Lassen Sie den Griff in dieser Position. Lagern Sie den Wagenheber waagerecht, in einer sauberen Umgebung, vorzugsweise im Innenbereich, an einem trockenen Ort, um den Wagenheber vor Feuchtigkeit zu schützen. - Seite 7 Reparaturteilliste Hauptkörper Position Beschreibung Stk. Position Beschreibung Stk. Sicherungsring Mutter Scheibe Blechschraube Vorderrad Hinterradbaugruppe Seitenplatte Federring Ring Innensechskantschraube Verbindungsbaugruppe links Innensechskantschraube Hebearmbaugruppe Bolzen Kernachse Federring Sattel Federring Verbindungsbaugruppe rechts Bolzen Zugfeder Sicherungsring Abdeckplatte Verstärkung Entriegelungsventilbaugruppe Griffbuchse Sicherheitsabdeckung Bolzen Splintstift Kolbenstift Ring Rolle Schmiernippel...
- Seite 8 Reparaturteilliste Position Beschreibung Stk. Position Beschreibung Stk. Kolbenstange Sicherheitsventilfeder Ring Außensechskantschraube Lagerring Ventilkörper Scheibe Kupferscheibe O-Ring Pumpenzylinder Obere Kappe Druckfeder O-Ring O-Ring Nylonring Spannscheibe Verkleidung Pumpenkern Schraube Zylinderlaufbuchse O-Ring Abdeckplatte Ölzylinder Stahldrahtring Nylonring Kupferdichtscheibe Kupferscheibe Pumpenzylinder Nylonring Druckfeder Sieb O-Ring Kugel Spannscheibe Kugel...
- Seite 9 Made in China Importiert durch:...
