Queste istruzioni sono parte integrante del prodotto e
contengono informazioni importanti. Per questo motivo è
indispensabile conservarle con cura e, in caso di vendita
del prodotto, consegnarle all'acquirente.
1. I
NTRODUZIONE
La motorizzazione ad elevate prestazioni per aeromodelli
molto veloci come il FunJet ULTRA 2. Esporsi alle mas-
sime prestazioni apre al pilota modellista nuove gamme
di velocitá e ascensioni verticali accelerate.

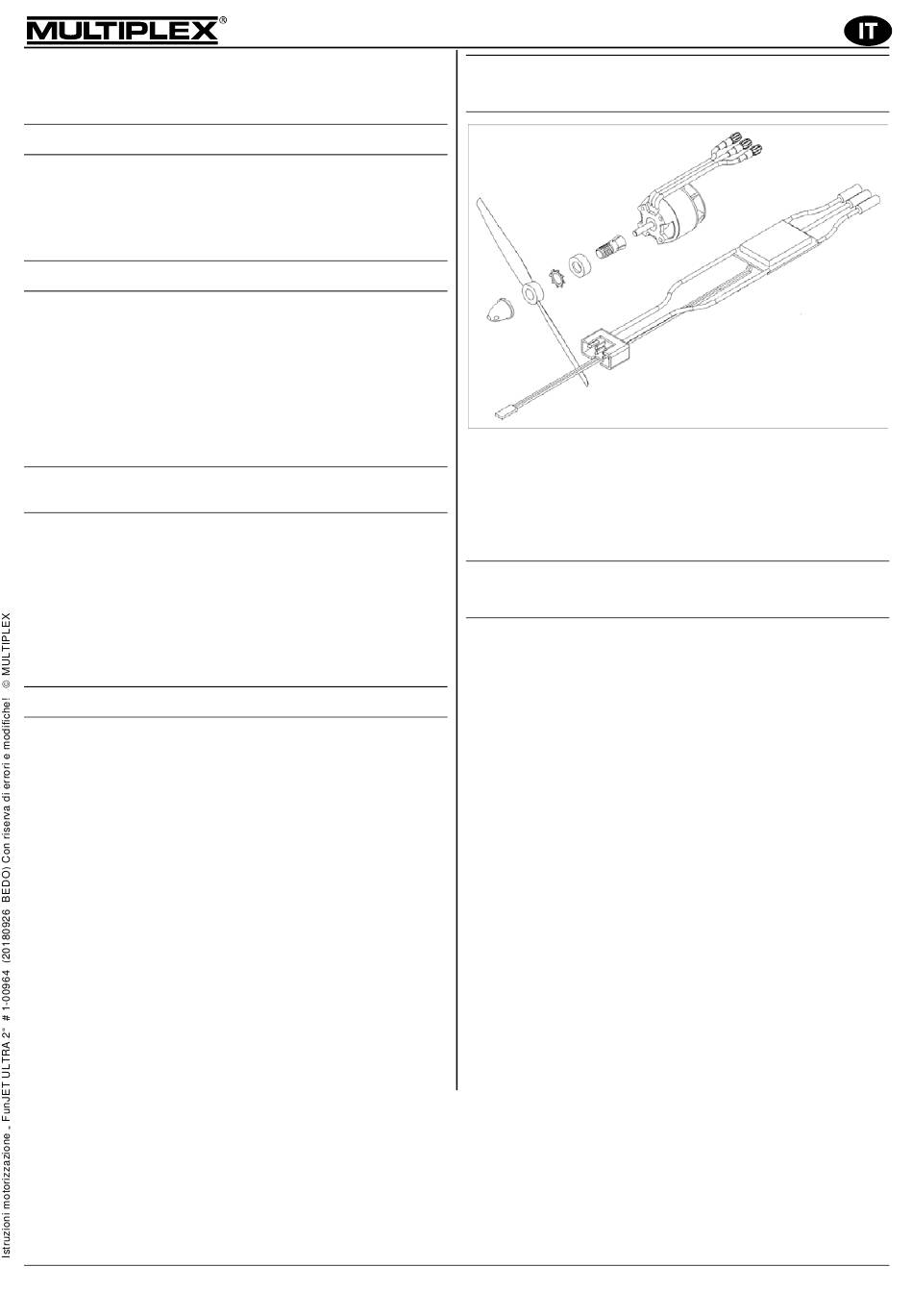

2. C /
ONTENUTO PARTI DI RICAMBIO
• 1 ROXXY C 35-36-1960
• 1 regolatore ROXXY BL-Control 755 S-BEC # 1-01010
• 1 elica 6" x 5,5"
• 1 mozzo con ogiva ascia Ø 4 mm,
prop albero 8 mm
• 1 supporto del motore del alu
•
minuteria per l'installazione nel modello
3. D
ATI DI FUNZIONAMENTO TIPICI MOTORIZZAZIONE
„F JET ULTRA"
UN
4S LiPo / elica: 6" x 5,5"
Pacchi batteria consigliati:
ROXXY EVO LiPo 4 - 2600M 40C
Non alimentare il motore allegato ROXXY C 35-36-1960
in combinazione con l'elica allegata, con più di 4S LiPo o
12 elementi NiXX!
4. A
VVERTENZE
Utilizzare il set motorizzazione „FunJET ULTRA 2" esclu-
sivamente nel campo modellistico. Un utilizzo improprio
può causare ferite anche gravi.
• Prima di mettere in funzione, leggere le istruzioni
• Prima di ogni messa in funzione, controllare che il mo-
tore e l'elica siano fissati saldamente
• Prima d'avviare il motore, allontanare eventuali oggetti
leggeri che potrebbero essere risucchiati dall'elica
• Durante il funzionamento, tenere una distanza di sicu-
rezza dall'elica in movimento
• In nessun caso avviare il motore tenendolo in mano
• Spegnere immediatamente il motore se dovessero sor-
gere delle vibrazioni. Prima di mettere nuovamente in
funzione, eliminare la causa delle vibrazioni (p.es. bi-
lanciare le pale dell'elica)
• Accertarsi che l'unità motore venga raffreddata suffi-
cientemente; non ostacolare il ricircolo dell'aria
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Istruzioni set motorizzazione „FunJET ULTRA 2"
# 1-00996
# 73 3195
# 33 2329
# 33 2606
assorbimento: ca. 52 A
#1-01025
5. M
ONTAGGIO DEL SET MOTORIZZAIONE
„F JET ULTRA 2"
UN
1. Avvitare il motore sull'ordinata
2. Inserire il mozzo, con l'anello di serraggio, sull'albero
motore
3. Posizionare l'elica sul mozzo e fissarla con l'ogiva
allegata
6. M
ESSA IN FUNZIONE DEL SET
„F
MOTORIZZAZIONE
1. Collegare i tre cavi del regolatore in una sequenza
qualsiasi con i tre cavi del motore
2. Collegare il cavo Uni del regolatore con la ricevente
3. Accendere la radio e controllare che l'elemento di co-
mando per il motore si trovi in posizione „SPENTO"
4. Collegare il pacco batteria con il regolatore
5. Controllare il senso di rotazione del motore – visto in
direzione di volo il motore deve girare in senso orario.
Per invertire il senso di rotazione, scollegare il pacco
batteria ed invertire la successione di due dei tre cavi
che collegano il regolatore con il motore
6. Disattivare il freno sul regolatore. Per informazioni det-
tagliate, consulta le istruzioni allegate al regolatore
JET ULTRA 2"
UN
Pagina 1/2
