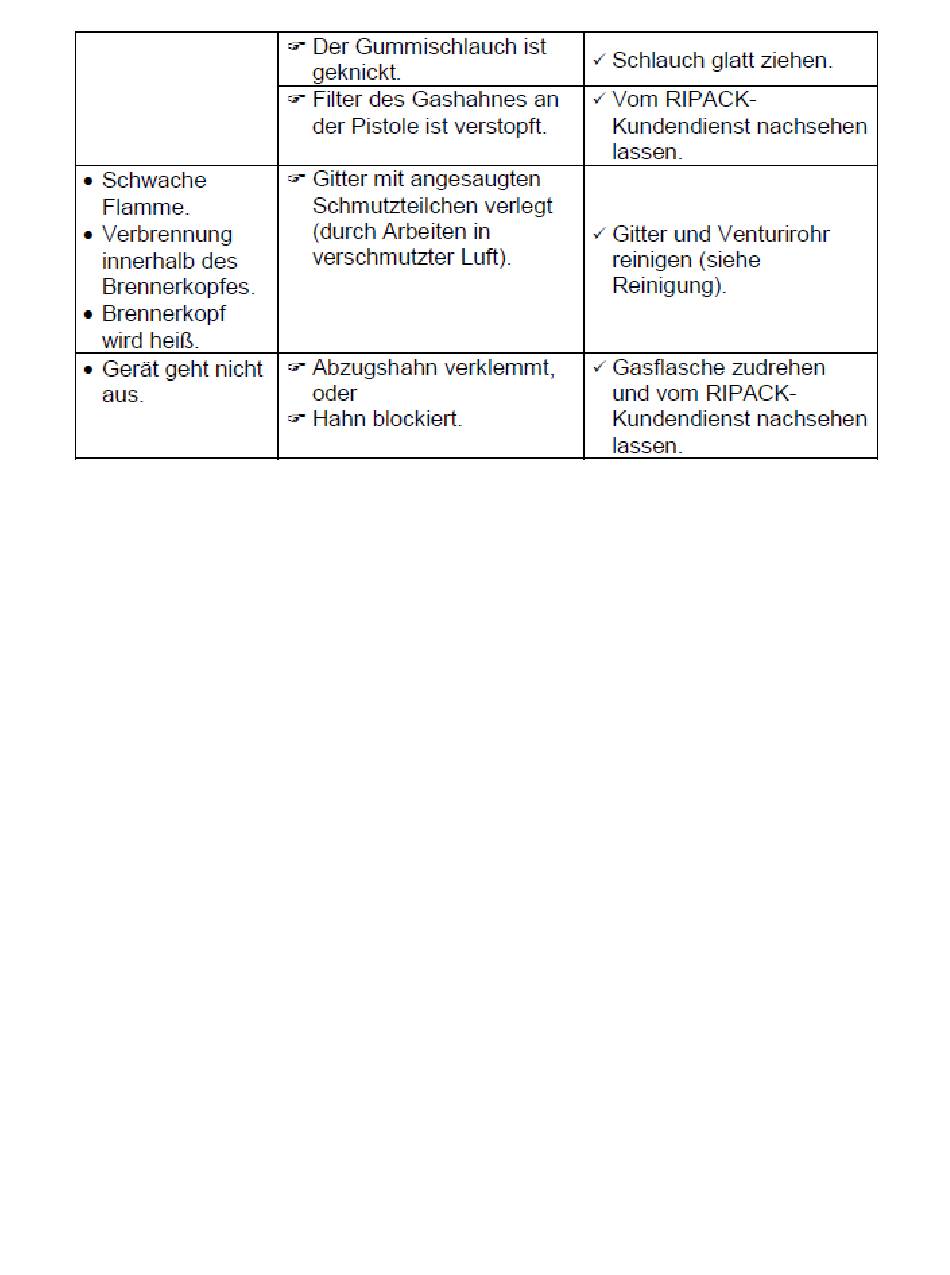

SEFMAT RIPACK 2000 Bedienungsanleitung Seite 15

Zerlegen - Zusammenbau – Reinigen
ZERLEGEN
1. Schlauch und Druckminderer von Pistole trennen und nur die Pistole zerlegen. Den
schwarzen Schaumstoff im Deckel des Gerätekoffers abnehmen und auf eine
ebene Fläche legen. Das Gerät so auf den Schaumstoff legen, dass die
Zündelektrode oben liegt (Brennerkopf links).
2. Schraube 24 der Elektrodenbefestigung herausschrauben. Flügelmutter 29
abschrauben und Brennerkopf 1 abnehmen.
3. Die fünf Schrauben abnehmen, die den Griff halten. Mit der Klinge eines
Schraubenziehers die beiden Griffhälften trennen. Die obere Griffhälfte 7b um ca.
10 mm hochheben, dabei den Gashahn 6 gegen die untere Griffhälfte drücken.
4. Die obere Griffhälfte um 40° nach rechts drehen, um sie vom Bügel freizusetzen.
Schutzbügel nicht aus der unten liegenden Handgriffhälfte und dem Block 13
herausnehmen.
NIE DEN GASHAHN 6 ODER DAS GASROHR 4 HERAUSNEHMEN, DIESE
ARBEITEN DÜRFEN NUR VOM RIPACK-KUNDENDIENST DURCHGEFÜHRT
WERDEN.
5. Neue Teile einsetzen (z.B. Elektrodenkabel 10 und piezo-elektrischer Zünder 21).
6. Vor dem Zusammensetzen der beiden Griffhälften darauf achten, dass das
Elektrodenkabel 10 richtig im Zünder 21 steckt, dann die Gummikappe 31
überziehen.
RIPACK 2000 ist ein Produkt SEFMAT - F 33185
(Zeichnung Q):
