Combio-868 Rm /-915 Für Rohrantriebe Mit Festem Kabel (Endschalterantrieb) - Elero Combio-868 Rm Original Bedienungsanleitung

Anschluss und Montage

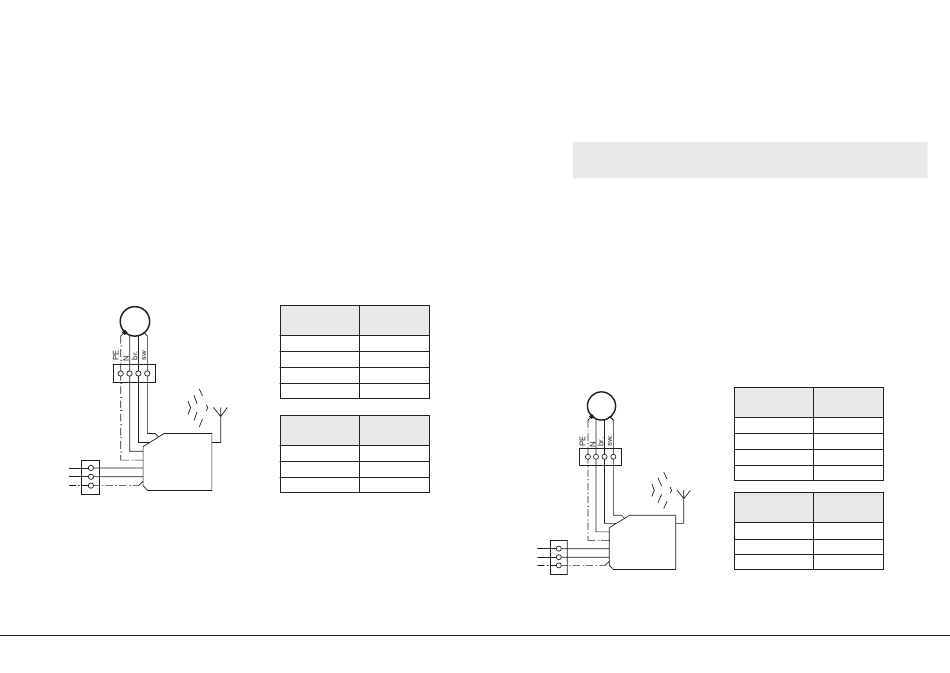

Combio-868 RM /-915 für Rohrantriebe mit festem Kabel
(Endschalterantrieb)
1. Schalten Sie die Netzspannung aus.
2. Schneiden Sie den Gerätestecker des Funkempfängers ab.
3. Bereiten Sie die Leitung auf den Anschluss vor (abmanteln und
abisolieren).
4. Verbinden Sie die Motorleitung des Antriebes und des
Combio-868 RM /-915 fachgerecht (farbengleich anschließen).
5. Verbinden Sie die Netzleitung des Combio-868 RM /-915 fach-
gerecht mit der Netzspannung.
M
1~
Antenne
Netz
Combio-868
230 V/50 Hz
RM /-915
L
N
PE
6. Befestigen Sie den Funkempfänger.
7. Schalten Sie die Netzspannung wieder ein.
8. Lernen Sie den Sender ein (→ siehe Senderanleitung).
9. Montieren Sie den Behang und stellen Sie den Endschalter ein,
sofern Sie die Endschalter nicht schon über das Montagekabel
eingestellt haben.
12 | DE
Anschluss- Adernfarbe
bezeichnung 230 V
∇/∆
Braun
∆/∇
Schwarz
N blau
PE Grün/gelb
Anschluss- Adernfarbe
bezeichnung 230 V
L Braun
N Blau
PE Grün/gelb
Anschluss und Montage
Combio-868 RM /-915 für elero Rohrantriebe mit festem Kabel
(Elektronikantrieb CSM-E) für textilen Sonnenschutz
Hinweis: CSM-E Antriebe dürfen nicht über den am Combio-868 RM
/-915 befindlichen Gerätestecker angeschlossen werden!
1. Nehmen Sie den Antrieb mit dem Montagekabel in Betrieb
(Endlagen programmieren).
2. Fahren Sie den Behang mit dem Montagekabel in eine Mittelposition.
3. Schalten Sie die Netzspannung aus.
4. Klemmen Sie das Montagekabel ab.
5. Schneiden Sie den Gerätestecker des Funkempfängers ab.
6. Bereiten Sie die Leitung auf den Anschluss vor (abmanteln und abi-
solieren).
7. Verbinden Sie die Motorleitung des Antriebes und des
Combio-868 RM /-915 fachgerecht (farbengleich anschließen).
8. Verbinden Sie die Netzleitung des Combio-868 RM /-915 fachge-
recht mit der Netzspannung.
M
1~
Antenne
Netz
Combio-868
230 V/50 Hz
L RM /-915
N
PE
10. Befestigen Sie den Funkempfänger.
11. Schalten Sie die Netzspannung wieder ein.
12. Lernen Sie den Sender ein (→ siehe Senderanleitung).
Anschluss- Adernfarbe
bezeichnung 230 V
∇/∆
Braun
∆/∇
Schwarz
N blau
PE Grün/gelb
Anschluss- Adernfarbe
bezeichnung 230 V
L Braun
N Blau
PE Grün/gelb
DE | 13
