Anschluss und Montage
Combio-868 RM /-915 für elero-Rohrantriebe mit steckbarem
Kabel (Endschalterantrieb)
1. Schalten Sie die Netzspannung aus.
2. Drücken Sie mit einen Schraubendreher die Verriegelung des
Gerätesteckers im Antrieb zur Leitung hin.
3. Ziehen Sie den Stecker ab.
4. Stecken Sie die Motorleitung des Funkempfängers in den
Antrieb ein.
5. Verbinden Sie die Netzleitung des Combio-868 RM /-915 fach-
gerecht mit der Netzspannung.

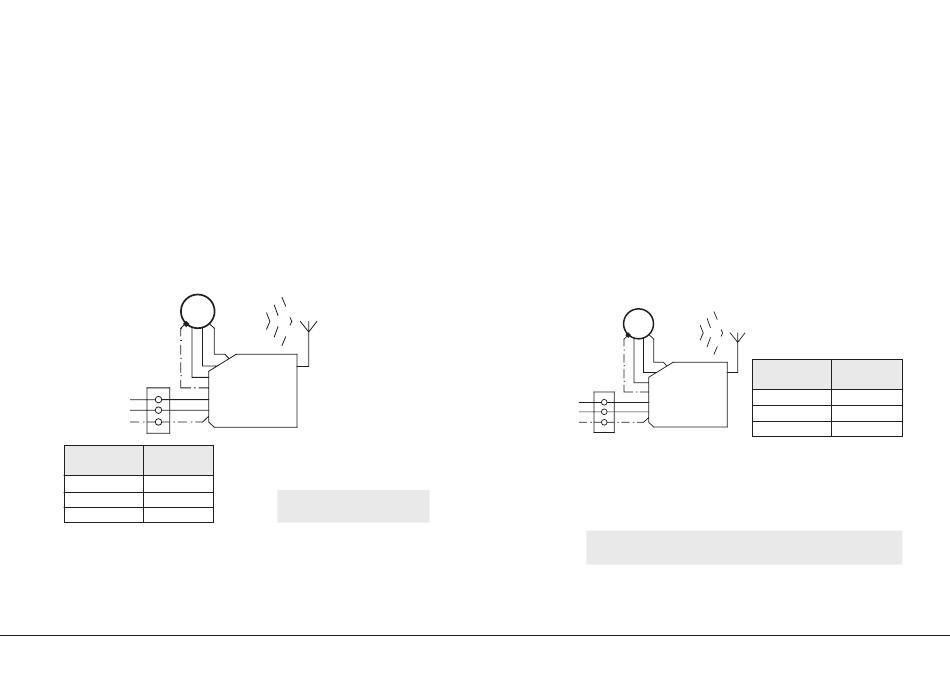

M
1~
Combio-868
RM /-915
L
Netz
N
230 V/50 Hz
PE
Anschluss- Adernfarbe
bezeichnung 230 V
L Braun
Hinweis: Antenne nicht kürzen
N Blau
PE Grün/gelb
6. Befestigen Sie den Funkempfänger.
7. Schalten Sie die Netzspannung wieder ein.
8. Lernen Sie den Sender ein (→ siehe Senderanleitung).
9. Montieren Sie den Behang und stellen Sie den Endschalter ein.
10 | DE
Antenne
oder verlängern.
Anschluss und Montage
Combio-868 RM /-915 für Rohrantriebe mit steckbarem Kabel
(Elektronikantrieb ACS-E) für Rollladen
1. Schalten Sie die Netzspannung aus.
2. Drücken Sie mit einen Schraubendreher die Verriegelung des
Gerätesteckers im Antrieb zur Leitung hin.
3. Ziehen Sie den Stecker ab.
4. Stecken Sie die Motorleitung des Funkempfängers in den
Antrieb ein.
5. Verbinden Sie die Netzleitung des Combio-868 RM /-915 fach-
gerecht mit der Netzspannung.
M
1~
Combio-868
L RM /-915
Netz
N
230 V/50 Hz
PE
6. Befestigen Sie den Funkempfänger.
7. Schalten Sie die Netzspannung wieder ein.
8. Lernen Sie den Sender ein (→ siehe Senderanleitung).
Hinweis: Drehen Sie Wickelwelle von Hand in die ent-
sprechende Richtung mit. (Nur bei ACSE-Antrieb.)
9. Montieren Sie den Behang und nehmen Sie den Antrieb im
Selbstlernmodus in Betrieb.
Antenne
Anschluss- Adernfarbe
bezeichnung 230 V
L Braun
N Blau
PE Grün/gelb
