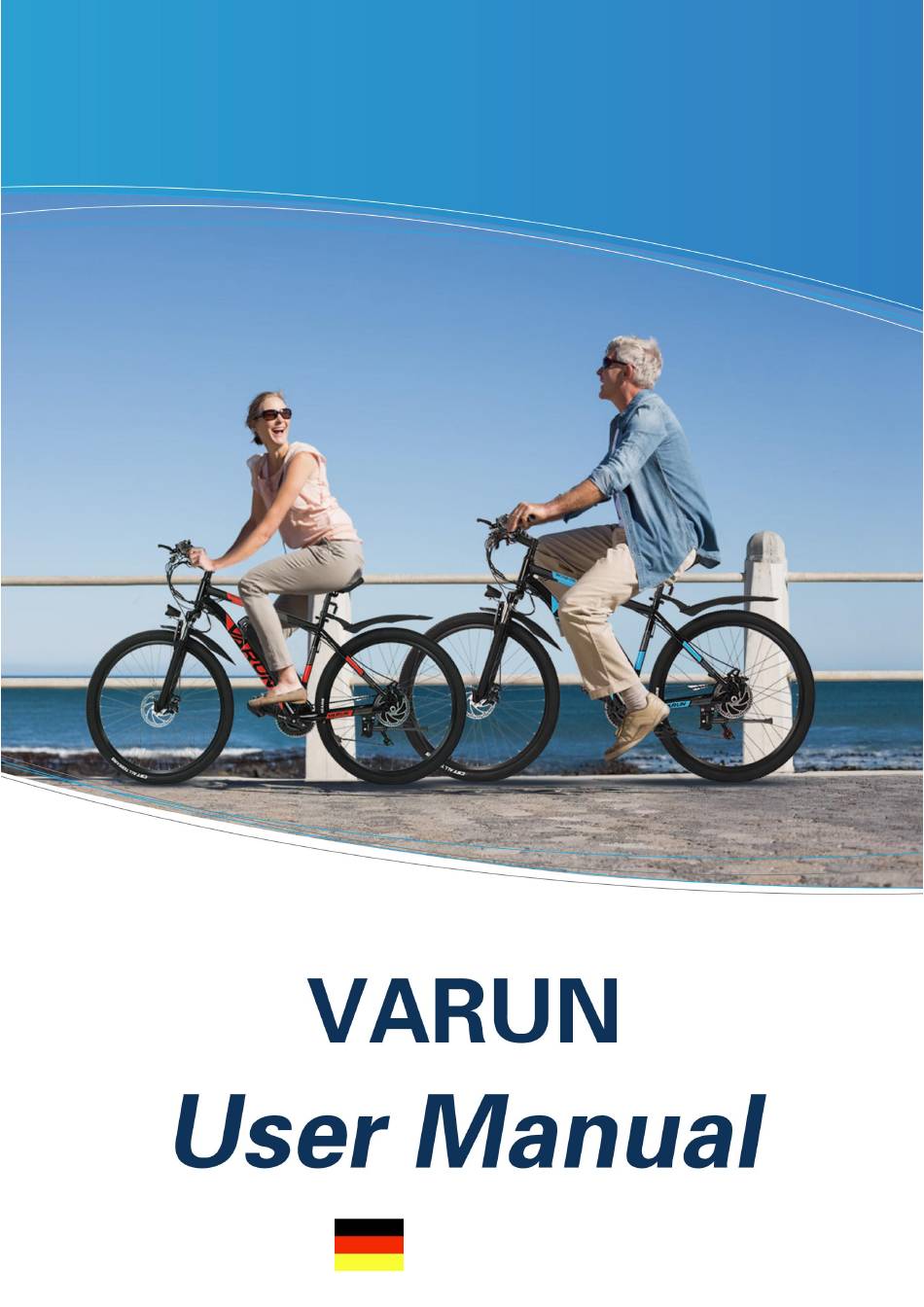

VARUN City Serie Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für VARUN City Serie
Inhaltszusammenfassung für VARUN City Serie
- Seite 1 Deutsch...
- Seite 2 ................................................................................................................- 1 -...
-
Seite 3: Nachricht Von Varun
Wir freuen uns auch, wenn Sie uns nach der Fahrt Ihre Erfahrungen und Anregungen mitteilen, und wir werden unsere E-Bikes weiter verbessern, um noch mehr Kunden ein angenehmes Fahrerlebnis zu bieten PS: Hier gibt es unsere neuste deutsche Anleitung zu deinem Varun E-Bike und dazugehörende Displays, sowie interessante Tips zum https://de.varunebike.com/pages/dasd... - Seite 4 vor der Fahrt, lesen Sie bitte diese Anleitung sorgfältig und überprüfen Sie, ob die Teile intakt sind, um Ihre Sicherheit zu gewährleisten, wenn Sie irgendein Problem finden, kontaktieren Sie uns bitte rechtzeitig ： support@varunbike.com tragen Sie immer einen Helm, wenn Sie mit einem E-Bike fahren. bitte bewahren Sie beide Schlüssel gut auf.
- Seite 5 10. Um die beste Reichweite zu erzielen, sollten Sie diese Anweisungen befolgen: Bitte verwenden Sie die Tretunterstützung. Bremsen Sie nicht zu oft und bleiben Sie sicher. Überlasten Sie sich nicht. Prüfen Sie vor der Fahrt den Reifendruck und sorgen Sie für einen ...
- Seite 6 Griff, Drosselklappe) nicht erlaubt, montieren Sie bitte nicht den Geschwindigkeitsregler und verwenden Sie ihn auf VARUN Marke Produkte, sonst alle Folgen sind auf eigene Gefahr, VARUN Marke trägt nicht alle Verantwortung. 15. Prüfen Sie vor Ihrer ersten Fahrt, ob alle Teile/Schrauben Ihres E-Bikes fest angezogen oder gesichert sind (Radklemmen, Sattelklemmen usw).
- Seite 7 C20-1 Weiß C20-1 Schwarz C26-2 Weiß C26-2 Schwarz M26-3 Weiß M26-3 Schwarz M26-2 Blau M26-2 Rot M27-1 Blau M27-1 Rot M27-1 Blau APP M27-1 Rot APP M24-1Schwarz - 6 -...
- Seite 8 C20-1 PRO Schwarz S26-1 Schwarz - 7 -...
- Seite 9 Überprüfen Sie den Inhalt der Verpackung sorgfältig und wenden Sie sich an den VARUN-Kundendienst, wenn etwas fehlt oder beschädigt ist: support@varunbike.com 1xElektrofahrrad 1x Ladegerät 1x Vorderrad （80% Montage） 1x Sattel 1x Werkzeugsatz 2x Pedale 1xReflektor 2x Schlüssel 1x Handbuch /Rücklicht...
- Seite 10 - 9 -...
- Seite 11 Seriennu Seriennu Seriennu Teil Name Teil Name Teil Name mmer mmer mmer Bremshebel Sattel Scheibenbremse Zähler Rücklicht Pedal wasserdichtes Batterien Rad-Reflektoren Kabel elektrische Scheinwerfer Controller-Box Maschinen - 10 -...
- Seite 12 Seriennu Seriennu Seriennu Teil Name Teil Name Teil Name mmer mmer mmer Zähler Akku-Schalter Retroreflektor hinterer Bremshebel Batterien Kotflügel wasserdichtes elektrische Scheibenbremse Kabel Maschinen Scheinwerfer Sattel Pedal - 11 -...
- Seite 13 Seriennu Seriennu Seriennu Teil Name Teil Name Teil Name mmer mmer mmer Zähler Sattel Scheibenbremse Bremshebel Rücksitz Rad-Reflektoren wasserdichtes elektrische Batterien Kabel Maschinen Scheinwerfer Gabel Pedal - 12 -...
- Seite 14 Sportereignis C20-1 C26-2 M26-2 M26-3 Fahrzeuggröße 161*61*118CM 183*63*113CM 168*65*110CM 168*65*110CM Radgröße 20*1.95 inch 26*1.95 inch 26*1.95 inch 26*1.95 inch Material des Kohlenstoffstahl Kohlenstoffstahl Aluminium Kohlenstoffstahl Rahmens Eigengewicht 150KG 150KG 150KG 150KG Gewicht des Fahrrads 25.5KG 30.5KG 23.5KG 25.7KG Maximale 25KM/H 25KM/H 25KM/H 25KM/H...
- Seite 15 Sportereignis M27-1 C20-1 PRO S26-1 M24-1 Fahrzeuggröße 175*67*110CM 175*62*138CM 196*66*113CM 163*66*100CM Radgröße 27.5*1.95 inch 20*4.0 inch 26*4.0 inch 24*1.95 inch Material des Rahmens Aluminium Aluminium Aluminium Aluminium Eigengewicht 150KG 150KG 150KG 150KG Gewicht des Fahrrads 23.6KG 30.5KG 35KG 23KG Maximale 25KM/H 25KM/H 25KM/H...
- Seite 16 Wenn Sie das Produkt erhalten, überprüfen Sie bitte sorgfältig die Zubehörliste, achten Sie auf die Sicherheit bei der Installation und befolgen Sie die folgenden Schritte, um das Fahrzeug zu montieren. Hinweis: Bei verschiedenen Produktmodellen unterscheiden sich die Installationsschritte geringfügig, es gelten die spezifischen Installationsschritte für das von Ihnen erworbene Produktmodell.
- Seite 17 Hinweis: Überschreiten Sie beim Einstellen der Höhe des Tragegurtes nicht die Begrenzungslinie! 2. für das Elektrofahrrad Modell C26-2 geeignet. Entfernen Sie den Schutzstopfen und setzen Sie den Lenkerträger so tief in das Steuerrohr des Rahmens ein, dass die auf dem Vertikalrohr des Lenkerträgers aufgedruckte Mindesteinstecktiefe überschritten wird, und ziehen Sie dann die Schraube fest.
- Seite 18 3. geeignet für M26-2/M26-3 Modell E-Bikes. Setzen Sie den Lenker in den Vorbau ein, richten Sie die Gabel aus und ziehen Sie die Schrauben fest. Hinweis: Bitte überschreiten Sie nicht die Grenzlinie! 4. geeignet für M27-1/M24-1/S26-1 Modell E-Bikes. Drehen Sie das Querrohr des Lenkers um 180 Grad, so dass es nach vorne zeigt, und ziehen Sie die 2 Schrauben mit einem M4-Schraubenschlüssel (Nr.
- Seite 19 Bringen Sie den Lenker in die richtige Position und befestigen Sie dann den Schnellspannring des Lenkerhalters. 2. geeignet für C26-2/M26-3/M26-2/M24-1 Modell E-Bikes. Stellen Sie den Winkel des Lenkers ein und ziehen Sie die Schrauben fest. 3. für Elektrofahrrad Modell M27-1. Lösen Sie die 4 Schrauben der Vorbauabdeckung mit einem Schraubenschlüssel Nr.
-
Seite 20: Einbau Der Vorderräder
(3) Einbau der Vorderräder Geeignet für C20-1/C26-2/M26-3/M26-2/M27-1/C20-1 PRO/S26-1/ M24-1 Modell E-Bikes. Verwenden Sie einen Schraubenschlüssel Nr. 8 (M17), um die Gabelhalteleiste zu lösen und zu entfernen (diese Befestigung soll verhindern, dass sich die Gabel während der Lieferung verformt). Setzen Sie das Vorderrad in die Gabel ein, vergewissern Sie sich, dass die Gabelaufhängungen an der Achse befestigt sind und stellen Sie sicher, dass die Scheibe in der Mitte der Bremse platziert ist. - Seite 21 Bringen Sie den Scheinwerfer an und ziehen Sie die losen Schrauben wieder fest. Stellen Sie die Position der Scheinwerfer ein und ziehen Sie die Schrauben fest. Lösen Sie die Schrauben, mit denen das Ablenkblech befestigt ist, sichern Sie das Ablenkblech und ziehen Sie sie wieder fest.
-
Seite 22: Einbau Des Sattels
Vergewissern Sie sich, dass die Gewinde jedes Pedals vollständig in den Kurbelarm eingesteckt sind, und ziehen Sie die Pedale mit einem Werkzeug Nr. 7 (M15-Schlüssel) fest. Hinweis: Drehen Sie das mit "L" gekennzeichnete Pedal gegen den Uhrzeigersinn in die linke Kurbel und das mit "R" gekennzeichnete Pedal im Uhrzeigersinn in die rechte Kurbel. - Seite 23 Sattel nicht über die Sicherheitslinie! (7) Einbau des Rücklichts/Rückstrahlers 1. der Einbau von Rückleuchten Geeignet für E-Bikes der Modelle C20-1/C26-2/C20-1 PRO. Entfernen Sie das Rücklicht, montieren Sie das Rücklicht auf der Ablage und ziehen Sie die Schrauben mit einem Werkzeug fest. Schließen Sie die Stecker der Rücklichtkabel an und binden Sie die Kabel mit ...
- Seite 24 (8) Einbau von Batterien 1. Anwendbar für das Elektrofahrrad Modell C20-1/C26-2/C20-1 PRO. Setzen Sie den Akku in die Mitte des Rahmens ein und verriegeln Sie ihn mit dem Akkuschlüssel. Vergewissern Sie sich, dass der Batterieschalter eingeschaltet ist, um Ihr ...
- Seite 25 3. geeignet für M26-2/M27-1/M24-1 Modell E-Bikes. Öffnen Sie das Batteriefach, legen Sie die Batterie im richtigen Winkel ein, setzen Sie die Batterie vorsichtig in die Halterung ein, drücken Sie sie nach unten und sie verriegelt automatisch. Stecken Sie den Schlüssel in das Schlüsselloch und drehen Sie ihn so, dass er auf das "Aus"-Symbol ausgerichtet ist;...
- Seite 26 Arbeitsablauf Halten Sie "Hoch" ist die Um die Fahrmodus Taste zwei höchste Hilfsstufe ohne Sekunden lang Geschwindig zu erhöhen, Tretunterstü gedrückt, um das keit drücken Sie tzung. Gerät einzuschalten. bedeutet die Der Standardwert ist " höchste Stufe "+"-Taste low" und zeigt die "mid"...
- Seite 27 Auf dem Instrument befinden sich drei Tasten: Ein/Aus, Plus/Scheinwerfer und Minus/Boost; in den folgenden Anweisungen wird die Ein/Aus-Taste durch das Wort "ON/OFF", die "+"-Taste durch das Wort "UP" und die "-"-Taste durch das Wort "DOWN" ersetzt. Anweisungen zur Einrichtung: Display-Schnittstelle: Nach dem Einschalten des Geräts zeigt das Gerät standardmäßig ...
-
Seite 28: Anweisungen Zur Einrichtung
Der Hauptkörper der Taste besteht aus PC-Material und der Tastenteil aus weichem Silikon in schwarzer Farbe.NOKEE Die Taste hat drei Tasten. Dazu gehören die "M"-Taste für den Einschaltmodus, die "+"-Taste für den Plus-Modus und die "-"-Taste für den Minus-Modus. In der folgenden Anleitung wird die Taste "M"... - Seite 29 Das Instrument KD716-V entspricht den K5-Tasten und hat 5 Tasten: ON/OFF, i-Taste, Plus-Taste, Scheinwerfer-Taste und Minus/Boost-Taste; in den folgenden Beschreibungen wird die ON/OFF-Taste durch das Wort ON/OFF ersetzt, die i-Taste durch das Wort i, die Plus-Taste durch + und die Minus/Boost-Tasten durch " -". Anweisungen zur Einrichtung: ...
- Seite 30 Machen Sie sich vor der Fahrt mit den Tastenanschlüssen und den Tastenpositionen vertraut. In der folgenden Abbildung ist der Tastenanschluss auf die Tastenposition 1 ausgerichtet, die mit dem EIN-Symbol übereinstimmt. In Tasten Position 1 ist die Batterie eingeschaltet, die Batterie ist am Rahmen befestigt und der Schlüssel kann nicht abgezogen werden.
- Seite 31 Bevor Sie die mechanische Scheibenbremse ausrichten, vergewissern Sie sich, dass das Bremskabel richtig in den Bremshebel eingeführt ist. Wenn die Bremsscheibe verbogen oder beschädigt ist, tauschen Sie die Scheibe zuerst aus. Wenn die Bremsen nicht empfindlich sind, lösen Sie die Befestigungsschraube der Bremsleitung, verkürzen Sie den Bremsweg der Bremsleitung und ziehen Sie dann die Schraube wieder fest.
- Seite 32 1. folgen Sie bitte den Anweisungen für den Einsatz, sonst werden Sie für die Folgen verantwortlich sein. 2.Bitte verwenden Sie das Original-Spezial-Ladegerät, streng verbieten die Verwendung von anderen Ladegeräten. 3. Achten Sie auf die Art der Batterien, die durch das Ladegerät geladen werden können und die anwendbare Spannung, es ist streng verboten, sie zu mischen.
-
Seite 33: Vorsichtsmaßnahmen Für Die Batterie
Störungserscheinung Fehlurteil Fehlerbehebung Batteriespannung ist Unterspannung Jetzt aufladen Messuhr leuchtet nicht, Die Lebensdauer der Batterie ist Auswechseln der Batterien Motor dreht sich nicht erschöpft Austausch des Schlechte Stromsperre. Elektroschlosses Der mit hoher Drehzahl laufende Motor kann Stellen Sie den Griff und die drei nicht gesteuert werden, Drähte des Reglers in der falschen wieder verbinden... - Seite 34 (2)Der Akku des E-Rades muss in einem Temperaturbereich von -20 bis 45° C gelagert werden. Das E-Rad darf nicht an einem Ort abgestellt werden, an dem die Temperatur 45° C überschreitet. Lassen Sie das E-Rad nicht an einem Ort stehen, an dem die Temperatur 45° C übersteigt. Wenn die Umgebungstemperatur unter -20°...
- Seite 35 (12)Bevor Sie das E-Rad benutzen, verriegeln Sie den Akku mit dem mitgelieferten Akku-Schlüssel und ziehen Sie den Akku-Schlüssel ab. Bitte bewahren Sie den Schlüssel an einem sicheren Ort auf, denn wenn er verloren geht, trägt der Benutzer die volle Verantwortung für ihn. (13)Wenn Sie den Akku oder das Ladegerät versehentlich vollständig in Wasser eintauchen, trennen Sie das Produkt sofort ab, trennen Sie den Motor vom Akku und stoppen Sie den Ladevorgang, wenden Sie sich dann an den...
- Seite 36 2. die Wartung der Fahrradbatterie: (1) E-Bikes sollten nach einer gewissen Fahrstrecke am selben Tag wieder aufgeladen werden, da sich sonst die Lebensdauer verkürzt. lädt den Akku, wenn er zwischen 30 und 50 % geladen ist. Vergewissern Sie sich, dass der Akku nicht vollständig entladen ist (Tiefentladung). ...
- Seite 37 VARUN gewährt neben der gesetzlichen Gewährleistung auf die elektronische Bauteile wie “Motor”; “Steuergerät“; “Display” und “Akku” ein Jahr Garantie bei erfolgter Kunden Registrierung. Verschleißteile wie “Bremsen”; “Sattel”;“Bremsbeläg”; “Leuchtmittel” usw. sind von der Garantie ausgeschlossen. Grundsätzlich ausgeschlossen sind Defekte, die durch einem Unfall oder unsachgemäßer Handhabung entstanden sind.
- Seite 38 Überschwemmungen verursachte Schäden. 9. Längere Einwirkung von Regen, Hagel, Schnee oder direkter Sonneneinstrahlung kann zu Rost und/oder Lackverfärbungen führen. 10. eine Überlastung über die empfohlene Tragfähigkeit hinaus. 11. wenn das Fahrrad durch Nägel, Nadeln, Glasscherben, Trümmer, scharfe Steine oder andere Fremdkörper beschädigt wurde. 12.
- Seite 39 Händler oder Hersteller vorab genehmigt wurden. Wenn Sie Fragen zur Garantie haben oder Ansprüche geltend machen möchten, wenden Sie sich bitte an den VARUN-Service unter. E-Mail: support@varunbike.com - 38 -...
- Seite 40 F: Wo und von wem kann ich mein Fahrrad einliefern und montieren lassen? A: Grundsätzlich sollte jedes gute Fahrradgeschäft es für Sie anpassen, wenn Sie dafür bezahlen (weil sie das Fahrrad nicht dort gekauft haben). Es gibt aber auch offizielle Sozialradgeschäfte, die diesen Service anbieten.
- Seite 41 Wetter (Rücken- oder Gegenwind, kalt/warm), der Leistungsunterstützung (niedrig/hoch) usw., und ist im Allgemeinen nicht zu beantworten. Jedes VARUN-Rad wurde im Test über 100 Kilometer unter Laborbedingungen gefahren. Es wird empfohlen, den Modus der Tretunterstützung zu verwenden, der die Reichweite erhöht.
- Seite 42 A: Möglicherweise liegen schlechte Batteriekontakte vor. Reinigen Sie zunächst die Kontakte des Akkus, sprühen Sie ihn mit WD 40 / Caramba oder ähnlichem ein und prüfen Sie, ob der Akku richtig in der mitgelieferten Halterung sitzt. Wenn die Batterie in der Halterung wackelt, sichern Sie sie. Wenn die Anzeige während der Fahrt ausfällt, kann der Kontakt zwischen der Batterie und dem Steuergerät unterbrochen sein.
- Seite 43 English...
- Seite 44 ..........................................................................................................................................................................- 1 -...
