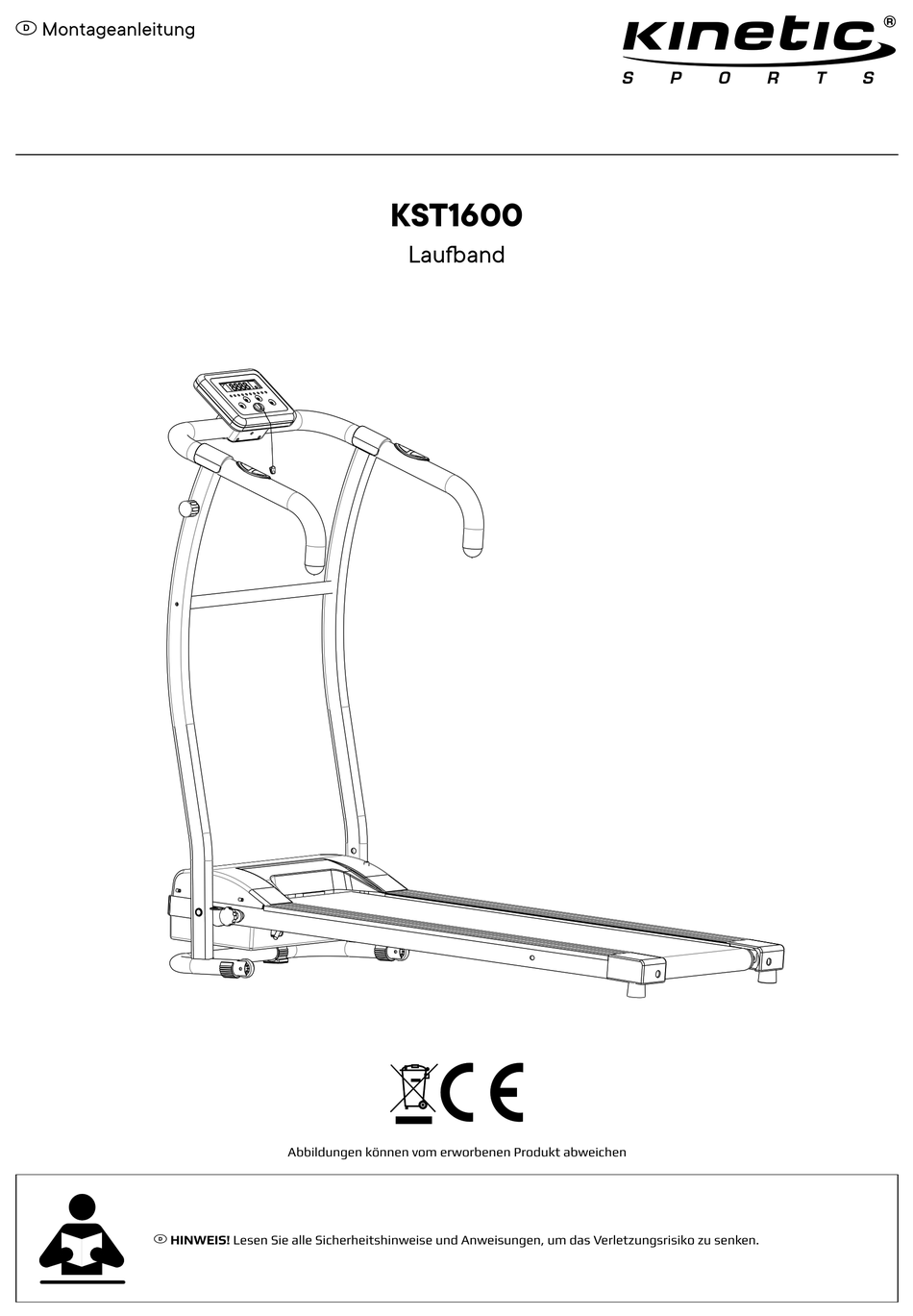

- Seite 1 D Montageanleitung KST1600 Laufband Abbildungen können vom erworbenen Produkt abweichen D HINWEIS! Lesen Sie alle Sicherheitshinweise und Anweisungen, um das Verletzungsrisiko zu senken.
- Seite 2 Wichtige Sicherheitsinformation zu Ihrem Laufband Sicherheitshinweise Der Anwendungsbereich dieses Trainingsgerätes ist der Heimbereich. Das Gerät entspricht den Anforderungen DIN EN ISO 20957-1 und DIN EN 957-6, Klasse HC. Bei unsachgemäßem Gebrauch dieses Gerätes (z. B. übermäßiges Training, ruckartige Bewegungen ohne vorheriges Aufwärmen, falsche Ein- stellungen etc.) sind Gesundheitsschäden nicht auszuschließen! Vor Beginn des Trainings sollte ein allgemeiner Fitness-Check von Ihrem Arzt durchgeführt und eventuelle Herz-, Kreislauf- oder orthopädische Probleme abgeklärt werden Zur Vermeidung von Unfällen sind folgende Hinweise unbedingt zu beachten:...
-
Seite 3: Aufstellort
• Das Gerät ist nicht für eine Nutzung im • Vergewissern Sie sich vor jedem Trainings- Installations- und Freien geeignet. Für einen Betrieb in beginn, dass sämtliche Schrauben und Bedienungsanleitung Feuchträumen (z.B. Sauna, Schwimmbad) Muttern am Gerät fest angezogen sind. ist es ebenfalls nicht geeignet und darf •... -
Seite 4: Lieferumfang
6. Lieferumfang • 1x Laufband • 1x Handgriff mit Trainingskonsole • 1x Sicherheitsclip (5) • 2x Abdeckkappen (10) • 2x Endkappen (1) • 1x Schmiermittel (3) • 1x Sterngriff (6) • 1x Klemmgriff (7) • Schraubenzieher (8) • Bedienungsanleitung •... - Seite 5 7. Montage ① Für die Reihenfolge der Montage beachten Sie bitte die Buchstaben in den Abbildungen. A. Vor der Inbetriebnahme die Endkappen montieren (die Füße sind u. U. vormontiert und müssen für diesen Schritt demontiert werden). ② B. Platzieren Sie das Laufband auf eine ebene Fläche.
- Seite 6 Zusammenklappen A. Zum Zusammenklappen den Sterngriff unten entfernen und im Halter platzieren. Das Laufband dabei festhalten. ⑦ B. Die Lauffläche nach oben klappen. ⑥ C. Den oberen Klemmgriff herausziehen und die Lauffläche einrasten lassen. D. Den oberen Klemmgriff wieder einsetzen. Aufklappen A.
- Seite 7 Übersicht Trainingskonsole Funktionstasten ① START / STOP-Taste ② Anschluss Sicherheitsclip ⑫ ③ MODE-Taste ④ SPEED-Taste - (Senken) ⑤ SPEED-Taste + (Erhöhen) Displayanzeigen Pulse Scan Speed Time Distance Calorie ⑥ Anzeige Pulse ⑦ Anzeige Scan Speed ⑧ Anzeige Speed ⑨ Anzeige Time ④...
- Seite 8 Training im manuellen Modus 1. Zur Auswahl des manuellen Programms, die rote ON/OFF-Taste ① drücken. Ein Drei-Sekunden-Countdown startet. 2. Mit den Tasten SPEED Minus (–) ④ und Plus (+) ⑤ kann die Geschwindigkeit jederzeit verändert werden. 3. Die voreingestellte Trainingsdauer (TIME) beträgt 30 Minunten.
-
Seite 9: Spurjustierung Des Laufgurts
9. Wartung/Pflege des 9.1 Pflege der Lauffläche 9.2 Spurjustierung des Laufgurts Laufbandes Damit das Laufband dauerhaft leicht und optimal lauft, sollte alle 25 Betriebsstunden WARNUNG! Bei der Justie- (ca. 5-8 Monate) die Unterseite der Laufflache Eine regelmäßige Wartung verlängert die rung des Laufgurts darf sich auf ihre Gleitfahigkeit geprüft werden und Lebensdauer des Geräts und hilft Verletzungen... - Seite 10 WARNUNG! Vermeiden Sie eine zu hohe Spannung des Laufgurts. Dies könnte zu einer Verminderung der Lebensdauer der Lauffläche führen. Ⓐ 9.3 Laufgurt zu weit links Ⓐ Laufband ohne Last mit einer Geschwindigkeit von 8-10 km/h laufen lassen. Die linke Schraube der Heckwalze um 1/4 Umdrehung im Uhrzei- gersinn drehen.
- Seite 11 WARTUNGSINFORMATION WICHTIGE WARTUNGSHINWEISE ZUM LAUFBAND Regelmäßige Wartungen und Kontrollen helfen, die Funktionalität zu erhalten und etwaigen Mängeln vorzubeugen, damit eine lange Lebensdauer gewährleistet ist. Nachfolgend fi nden Sie eine Anleitung zur Wartung, die in be- stimmten Abständen durchzuführen ist. Schalten Sie den Netzschalter vor jeglicher Arbeit an dem Gerät aus und entfer- nen Sie anschließend den Stromstecker vom Stromnetz.
- Seite 12 LAUFGURT ÖLEN NUTZUNG VERWENDUNG WARTUNGSINTERVALL Leichte Benutzung Bis zu 3 Stunden / Woche Vierteiljährlich Mittlere Benutzung Bis zu 5 Stunden / Woche Alle zwei Monate Starke Benutzung Mehr als 5 Stunden / Woche Jeden Monat Öl-Rückstände oder ein Rutschen durch zu viel Schmierstoff kann zu Verletzungen führen.
-
Seite 13: Spannung Einstellen
LAUFGURT SPANNEN Vor jedem Gebrauch ist auf Justierung des Laufgurtes zu achten. Eine optimale Einstellung führt zu einem besseren Lauferlebnis und verlängert die Lebenszeit des Laufb andes. ACHTUNG! Alle Laufb änder wurden vom Werk aus grundeingestellt. Trotz allem ist vor jeder Benutzung die Spannung des Laufgurts zu untersuchen und auf die persönliche Bedürfnisse der Benutzer einzustellen. - Seite 14 FEHLERSUCHE / -BEHEBUNG Aufb au PROBLEM URSACHE LÖSUNG Laufb and steht nicht stabil Unebener Untergrund / abschüssi- Alternativen Aufstellort wählen. Zum Ausgleich der Une- ger Untergrund benheit Bodenschutz / Antirutschmatte unterlegen. Montage der Konsole auf dem Bauteile vertauscht Bitte kontrollieren Sie, dass Sie die beiden zu montieren- Konsolenträger nur unter Spannung den Konsolenträger auf den richtigen Seiten angebracht möglich.
-
Seite 15: Technische Probleme Während Des Betriebs (Laufgurt)
Laufb and startet nicht / Display 4 Striche im Display Sicherheits-Clip fehlt oder sitzt nicht richtig auf dem Kon- beleuchtet takt. Sicherheits-Clip prüfen bzw. anbringen. Display Anzeige „SAFE“ Sicherheits-Clip fehlt oder sitzt nicht richtig auf dem Kon- takt. Sicherheits-Clip prüfen bzw. anbringen. Fehlermeldung im Display Bitte melden Sie sich beim Kundenservice. -
Seite 16: Geräusche Beim Betrieb
Hergestellt für | Produced for PRIMOPET GmbH Georgenhäuser Str.1, D-64409 Messel Vertrieb durch | Distributed by PRIMOPET GmbH, Georgenhäuser Str.1, D-64409 Messel Service E-Mail: service@primopet.de Servicenummer: 06159 8624000* Webseite: www.kinetic-sports.de * Es fallen die üblichen Telefongebühren Ihres Telefonanbieters an. -
Seite 17: Eg-Konformitätserklärung
EG- Konformitätserklärung für das folgend bezeichnete Erzeugnis KST1600 Elektrisches Fitnesslaufband wird hiermitbestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (2014/30/EU), die Niederspannungsrichtlinie (2014/35/EU) und die Maschinenrichtlinie (2006/42/EG) festgelegt sind. - Seite 18 D Entsorgen Sie Elektrogeräte nicht über den GB Instructions on recycling and on enviro- F Indication pour l‘élimination de déchets Hausmüll. mental protection et protection de l‘environnement Wenn dieses Symbol einer durchgestrichenen A Product which bears the selective sorting sym- Lorsque le symbole d‘une poubelle barrée est mis Abfalleimers auf einem Produkt angebracht bol for waste electrical and electronical equip-...
- Seite 20 Hergestellt für & Vertrieb durch PRIMOPET GmbH, Georgenhäuser Str. 1, D-64409 Messel Service E-Mail: service@primopet.de Version: KST1600_Anleitung_V3 26072023...
